终端天线—3.Loop天线仿真

一、Loop模型

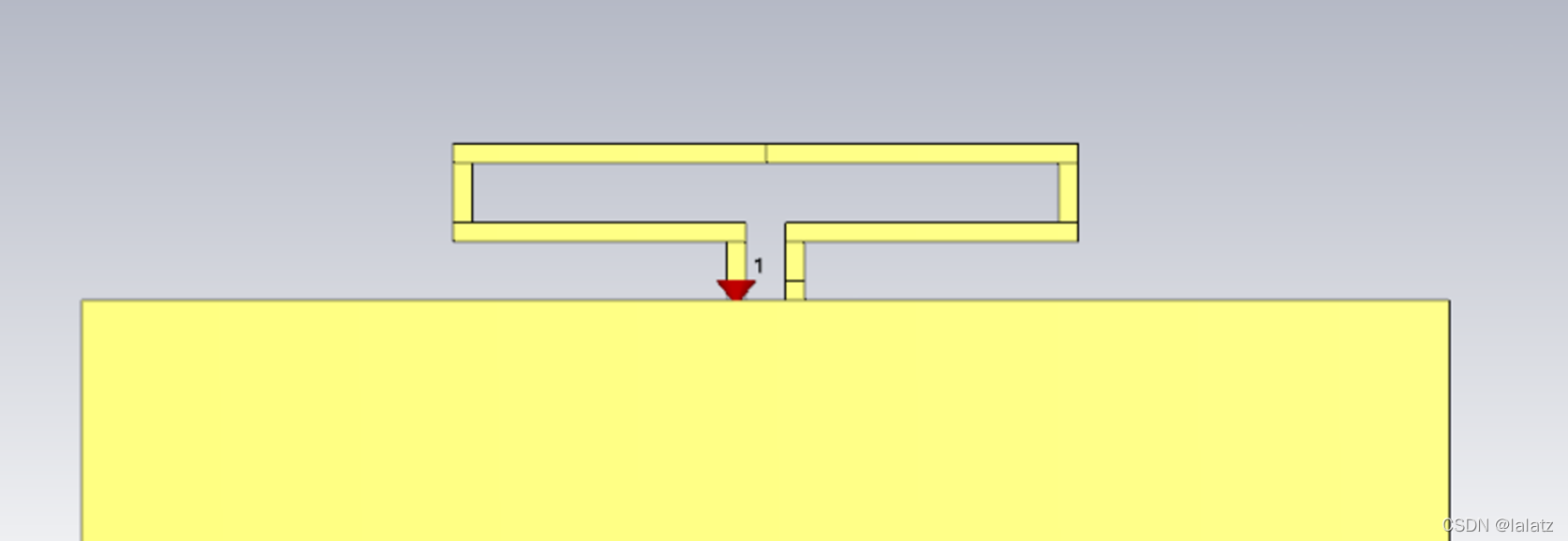

• 用一个具有一定厚度的矩形和Loop枝节模拟手机中的Loop天线
• 黄色部分都为金属，由环形金属和地板构成Loop；
• 端口采用离散端口馈电；
• 下面改变枝节的长度宽度等参数，分析天线性能变化。

• CASE 1:辐射枝节长度的影响
• CASE 2:辐射枝节高度1的影响
• CASE 2-1：辐射枝节高度2的影响
• CASE 3:馈电与地间距的影响

二、Loop仿真

CASE 1:辐射枝节长度的影响

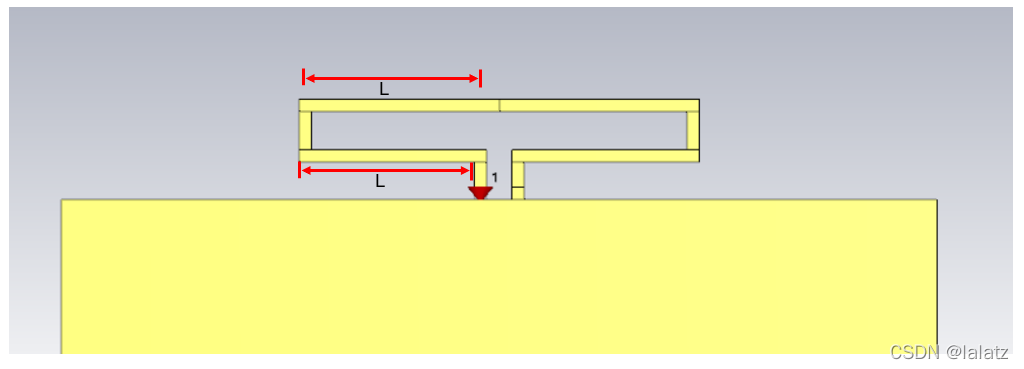

1. 保持高度不变，仅调节水平枝节长度来改变总长度

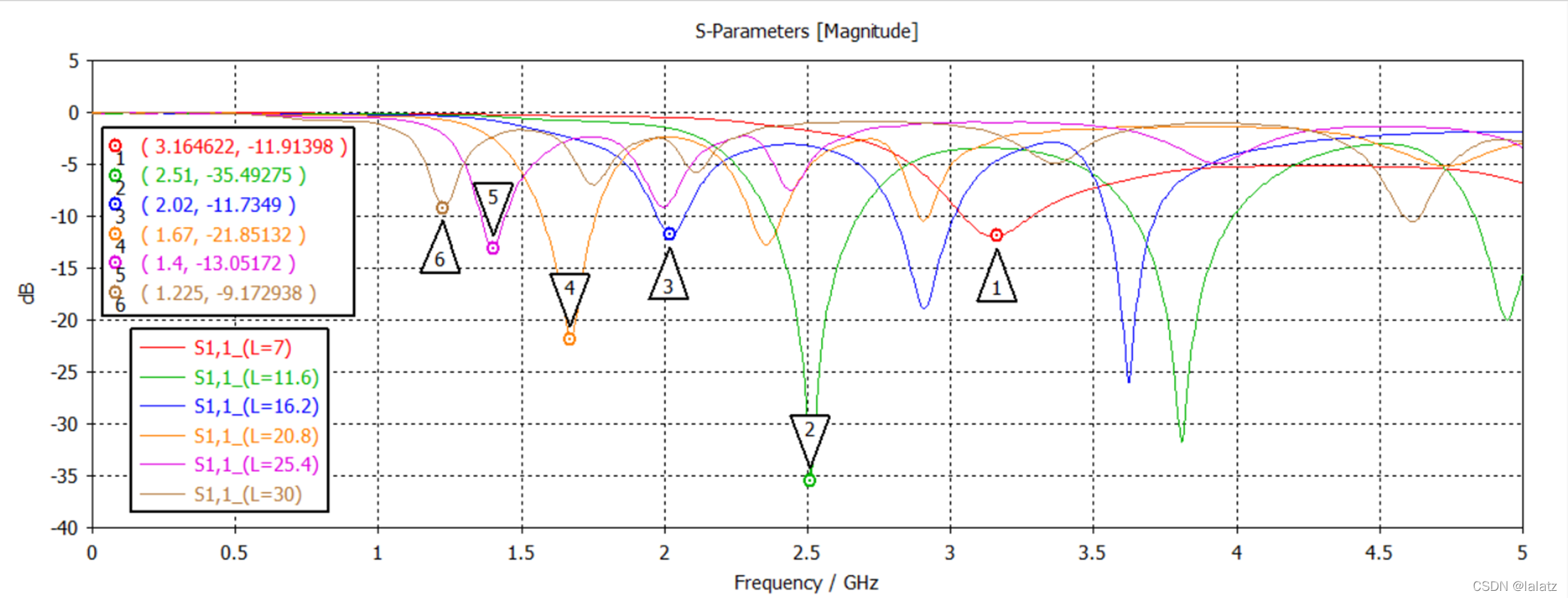

2. 反射系数S11

   分析： 出现倍频的原因：loop天线先天就固有三个谐振模，分别是二分之一波长的共模，一倍波长的差模，二分之三的高阶共模
3. 史密斯圆图

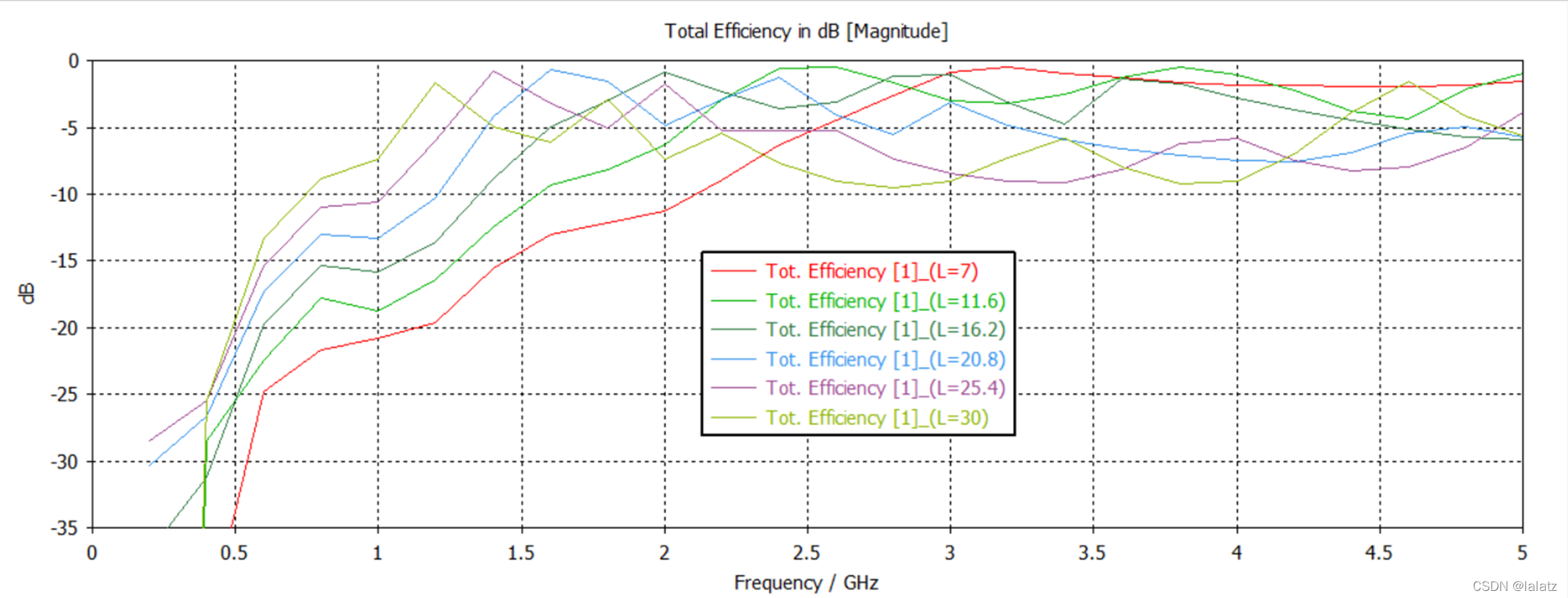

4. 总辐射效率Eff

5. 结论：
   1、枝节长度越长，谐振频率越低，Smith圆图上绕的圈数越多。
   2、总辐射效率不变。

CASE 2:辐射枝节高度1的影响

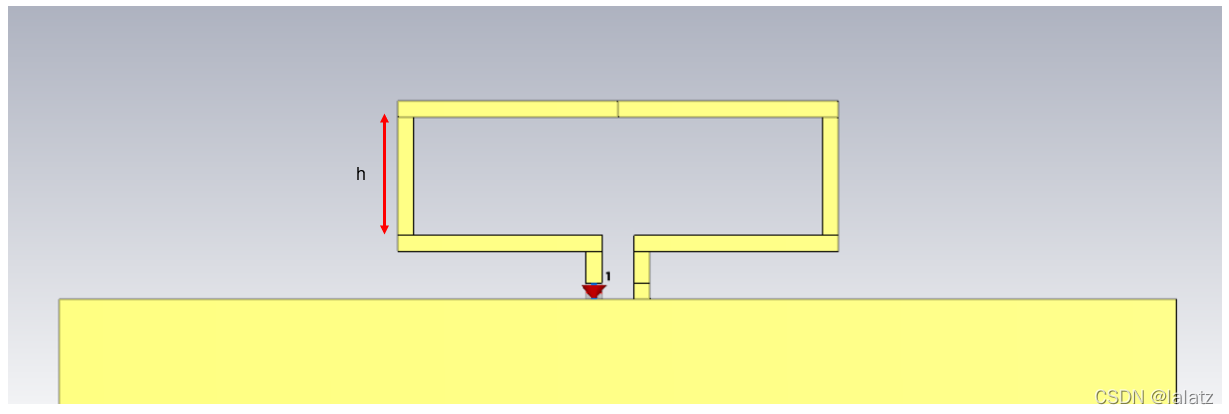

1. 保持辐射枝节总长度不变，调节垂直辐射枝节的高度

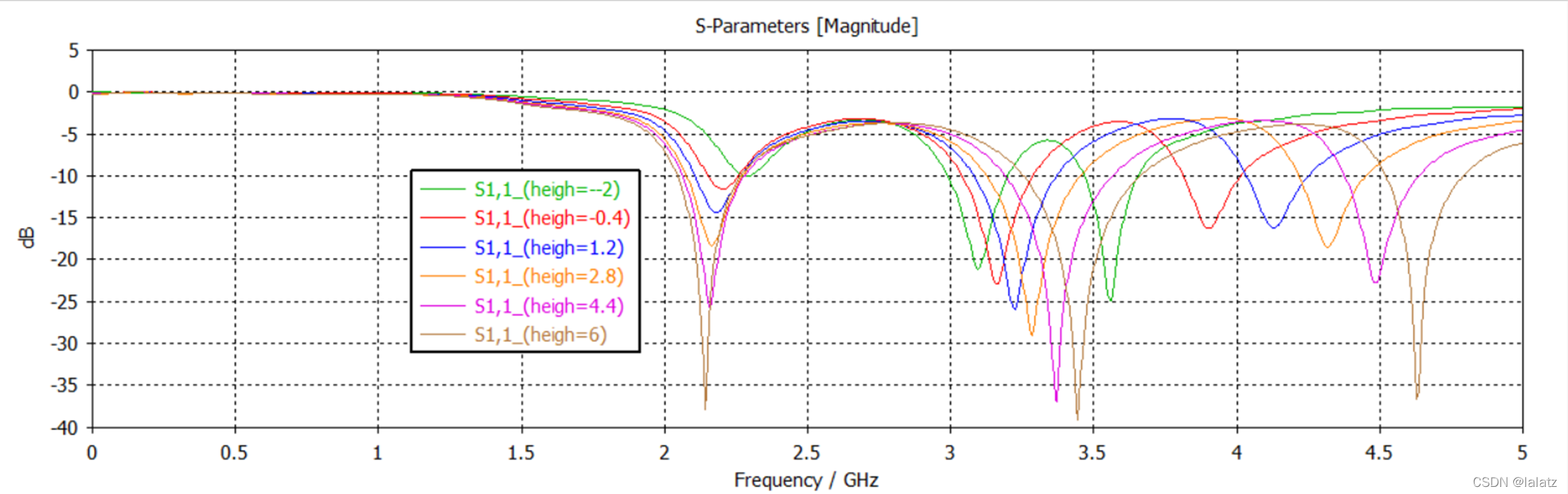

2. 反射系数S11

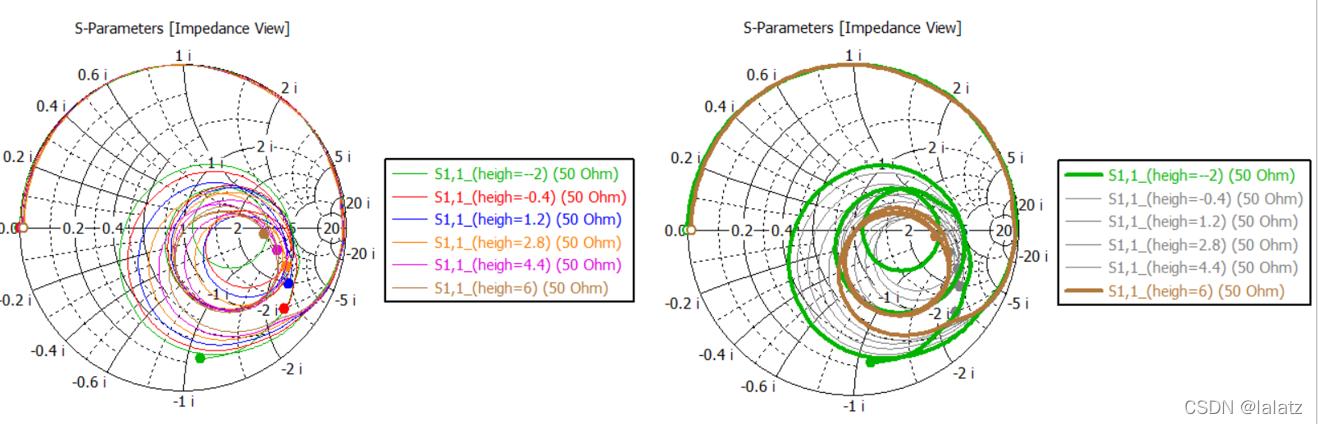

3. 史密斯圆图

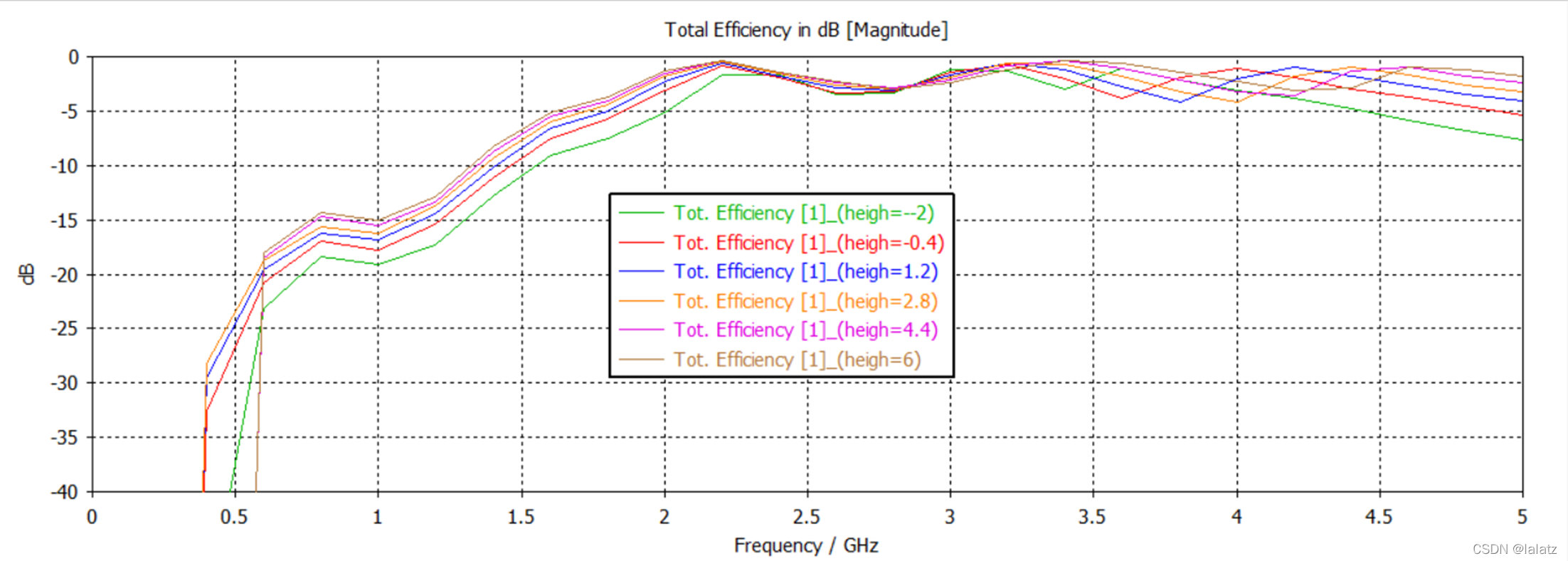

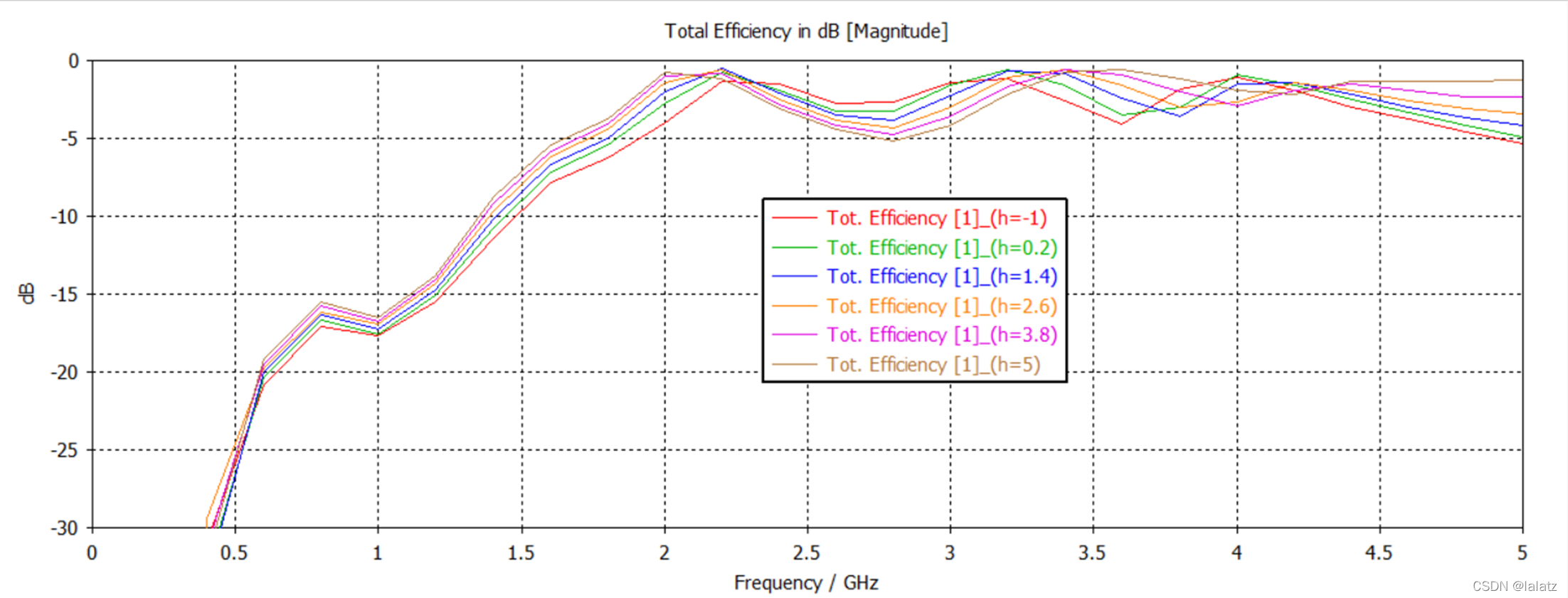

4. 总辐射效率Eff

5. 结论：
   1、枝节的高度越大，低频的谐振点往低频偏移，高频谐振点越往高频偏移，S11都变小。
   2、枝节的高度越大，Smith圆图越收敛。
   3、枝节的高度越大，总辐射效率越高。

CASE 2-1:辐射枝节高度2的影响

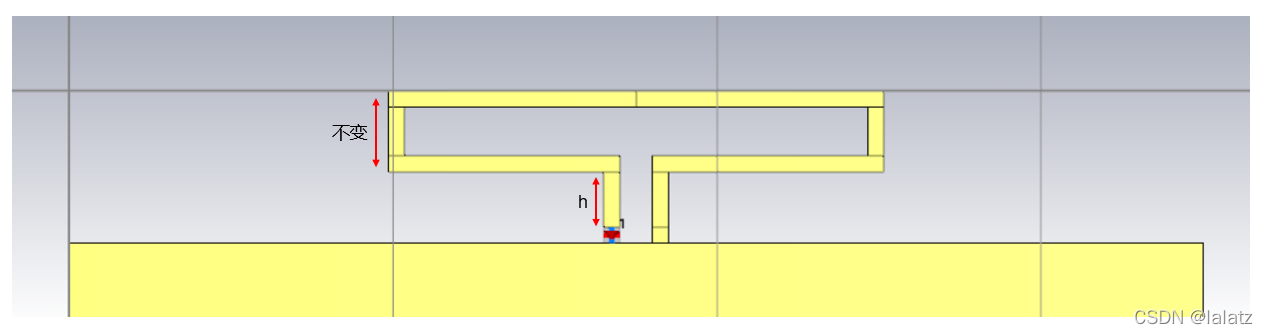

1. 保持辐射枝节总长度不变，调节馈电端的枝节长度

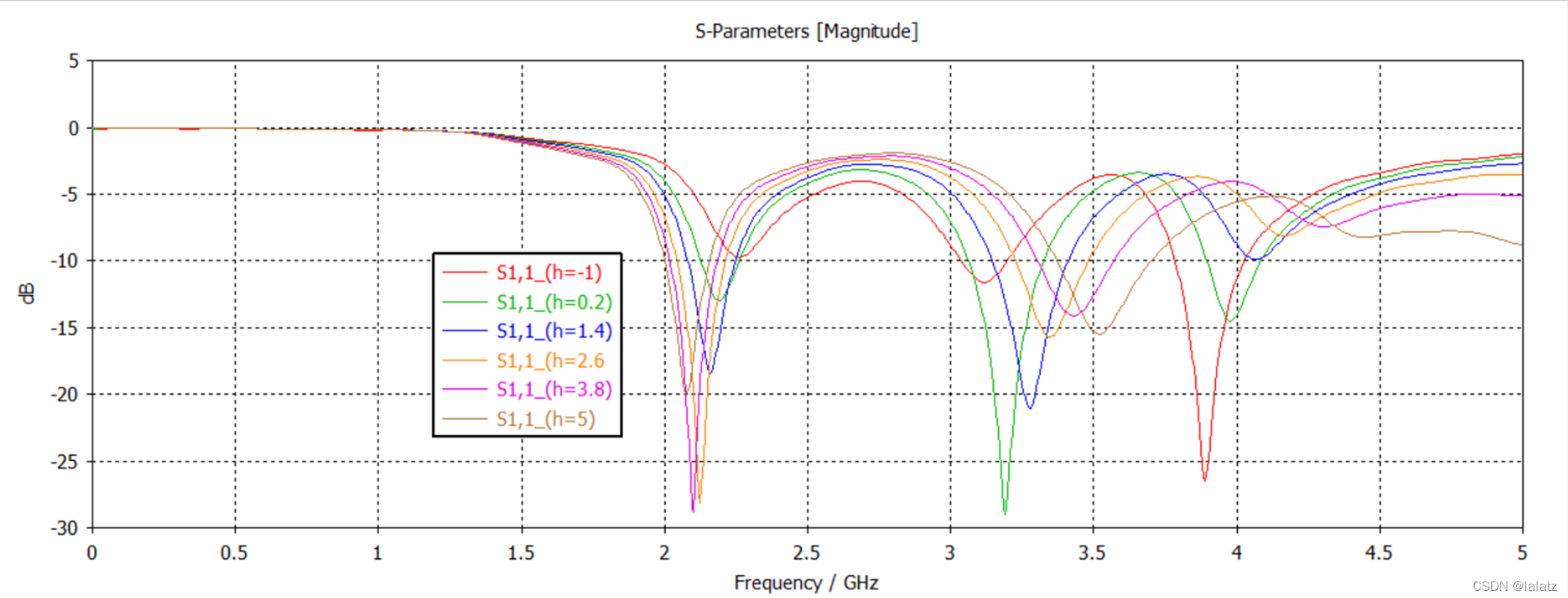

2. 反射系数S11

   分析： 1. 净空越大，谐振越好。

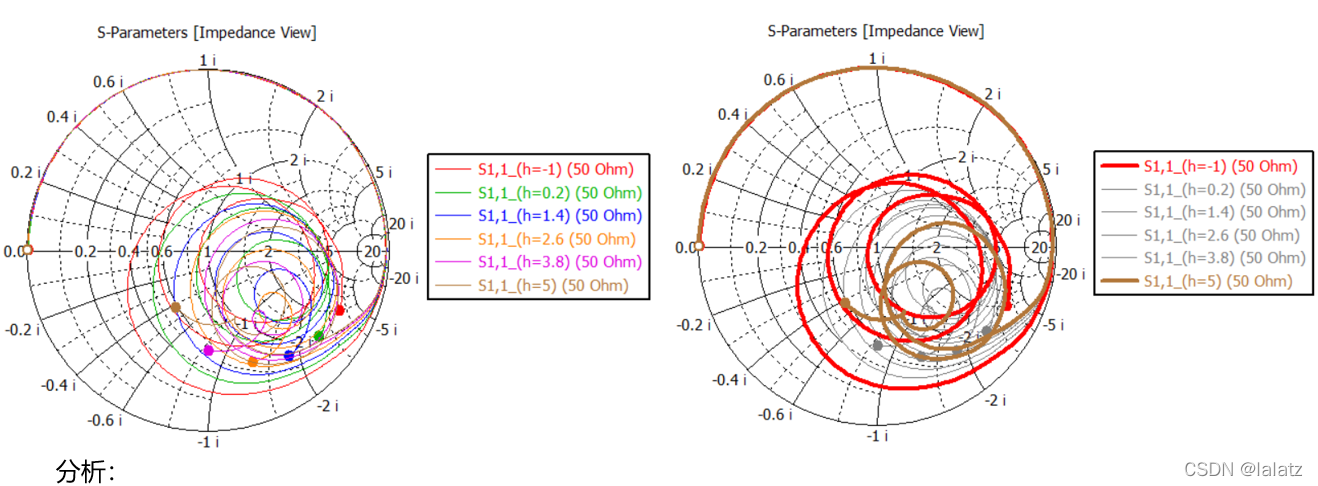

3. 史密斯圆图

   分析： 净空越大，垂直枝节不变，水平枝节长度减小，左右枝节更靠近，Smith图曲线越往容性区移动。

4. 总辐射效率Eff

   分析： 净空越大，辐射效率越高。

5. 结论
   1、枝节长度越大，低频的谐振点往低频偏移。
   2、枝节长度越大，Smith圆图越收敛。
   3、枝节长度越大，总辐射效率越高。

CASE 3:馈电与地间距的影响

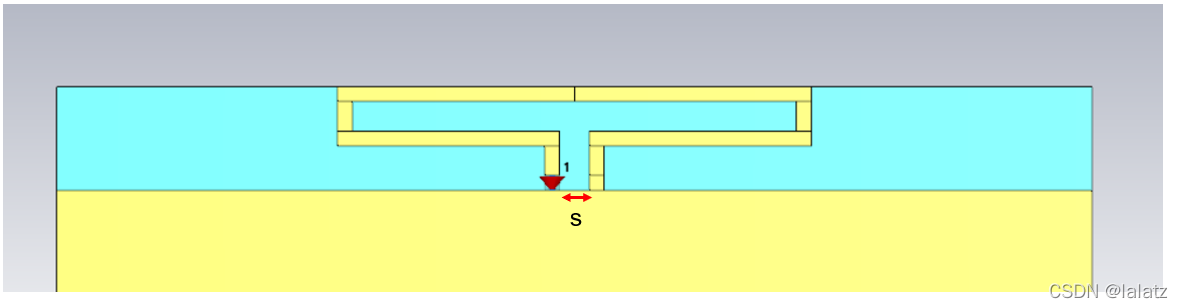

1. 调节馈点与短路点间距，保持枝节总长度不变


2. 反射系数S11

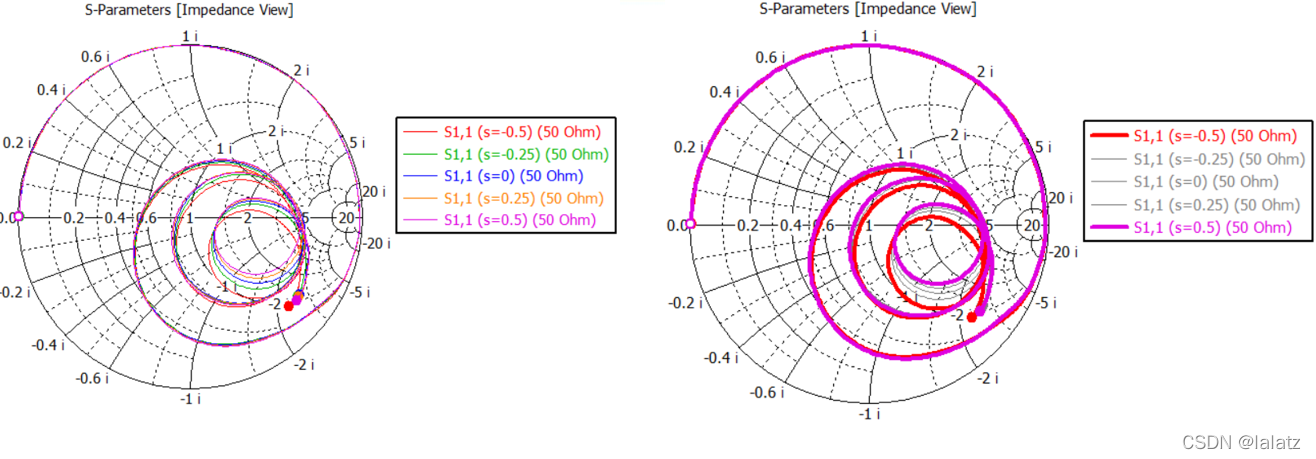

3. 史密斯圆图

   分析： 间距越大，水平枝节长度增加，垂直枝节长度减小，左右枝节更远，Smith图曲线越往感性区移动。

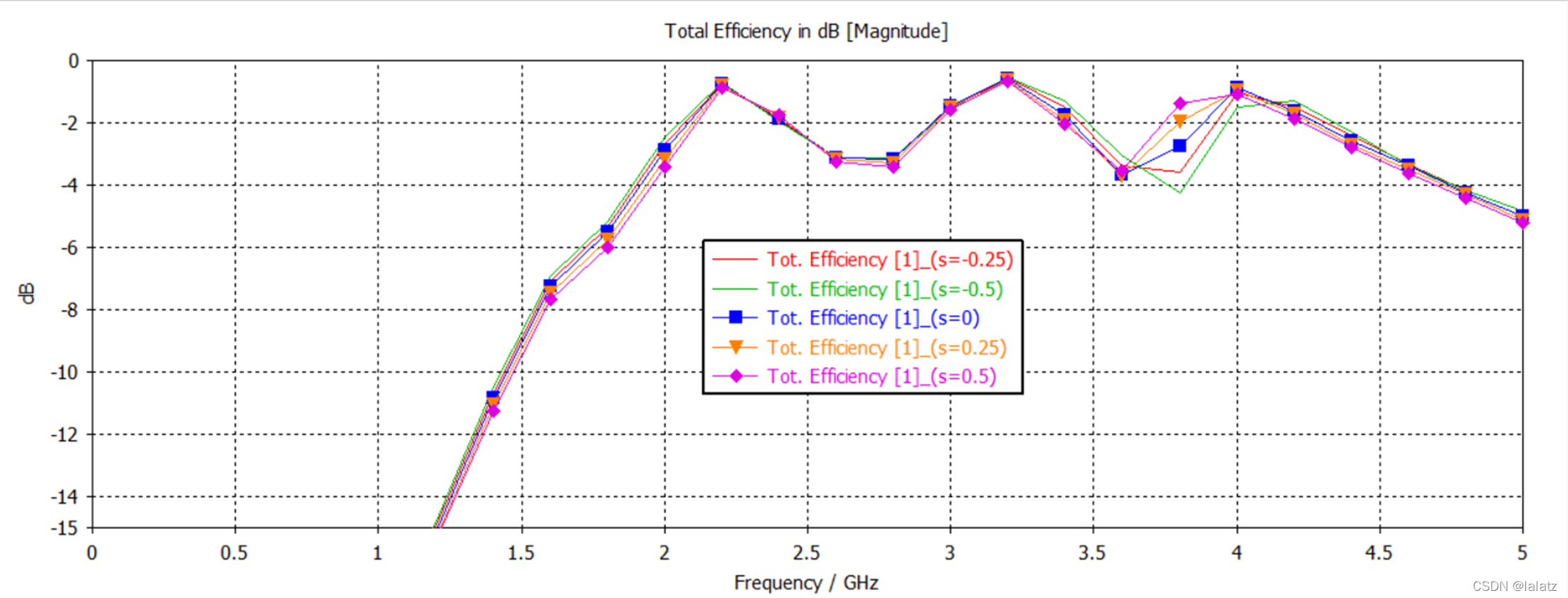

4. 总辐射效率Eff


5. 结论
   1、间距越大，低频的谐振点往高频偏移，高频相反。
   2、间距越大，Smith圆图越往感性区。
   3、总辐射效率没有明显变化。

三、总结

Loop天线影响回损的参数：
1、辐射枝节总长度决定谐振频率的大小，总长度越大，谐振频率越低。
2、枝节的高度越大，低频的谐振点往低频偏移，高频谐振点越往高频偏移。
3、馈点和地的间距影响谐振频率的大小，间距越大，谐振频率越高，高频相反。

影响效率的几个参数：
1、垂直枝节的高度越大，总辐射效率越高。。
2、净空越大，总辐射效率越高。

-Loop天线的Smith曲线更多的是偏向于容性区，当水平枝节长度增加时，容性减弱，曲线偏向感性区。
