三、内存管理

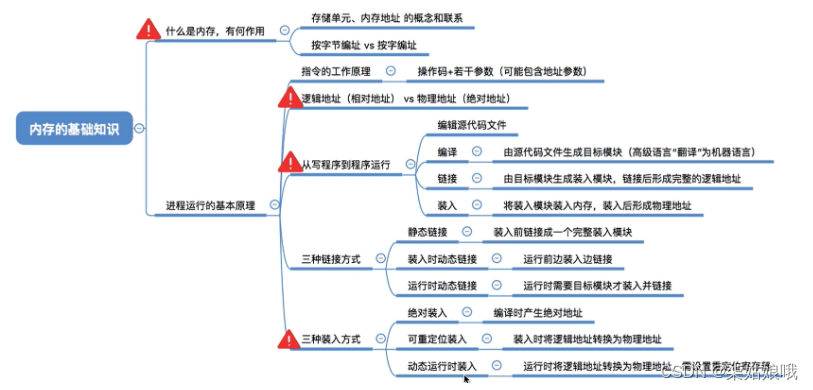

内存的基础知识

什么是内存

内存是用于存放数据的硬件。程序执行前需要先放到内存中才能被CPU处理。

内存地址从0开始，每个地址对应个存储单元。

内存中也有一个一个的“小房间”，每个小房间就是一个“存储单元”

如果计算机“按字节编址”则每个存储单元大小为1字节，即1B，即8个二进制位

如果字长为16位的计算机“按字编址”，则每个存储单元大小为1个字;每个字的大小为16个二进制位

一台手机/电脑有4GB内存，是什么意思?
是指该内存中可以存放4x2^{30个字节。如果是按字节编址的话，也就是有4x2}30=2^32个“小房间”
这么多“小房间”,需要2^{32个地址才能一一标识，所以地址需要用32个二进制位来表示（0~2}32-1)

补充知识:2^10= 1K(千)

2^20= 1M(兆，百万)

2^30 = 1G(十亿，千兆)

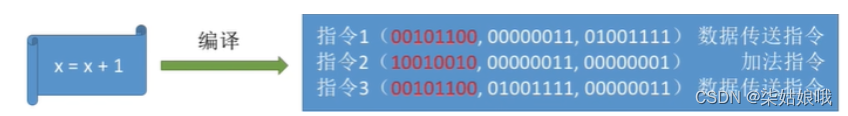

进程的运行原理――指令

可见，我们写的代码要翻译成CPU能识别的指令。这些指令会告诉CPU应该去内存的哪个地址存/取数据，这个数据应该做什么样的处理。在这个例子中，指令中直接给出了变量x的实际存放地址（物理地址)。但实际在生成机器指令的时候并不知道该进程的数据会被放到什么位置。所以编译生成的指令中一般是使用逻辑地址（相对地址)

逻辑地址 vs物理地址

宿舍四个人一起出去旅行，四个人的学号尾号分别是0、1、2、3。
住酒店时酒店给你们安排了4个房号相连的房间。四个人按学号递增次序入住房间。比如0、1、2、3号同学分别入住了5、6、7、8号房间。
四个人的编号0、1、2、3其实是一个“相对位置”，而各自入住的房间号是一个“绝对位置”。只要知道О号同学住的是房号为N的房间，那么M号同学的房号一定是N+M。
也就是说，只要知道各个同学的“相对位置”和“起始房号”，就一定可以算出所有同学的“绝对位置”

指令中的地址也可以采用这种思想。编译时产生的指令只关心“相对地址”，实际放入内存中时再想办法根据起始位置得到“绝对地址”

相对地址又称逻辑地址,绝对地址又称物理地址。

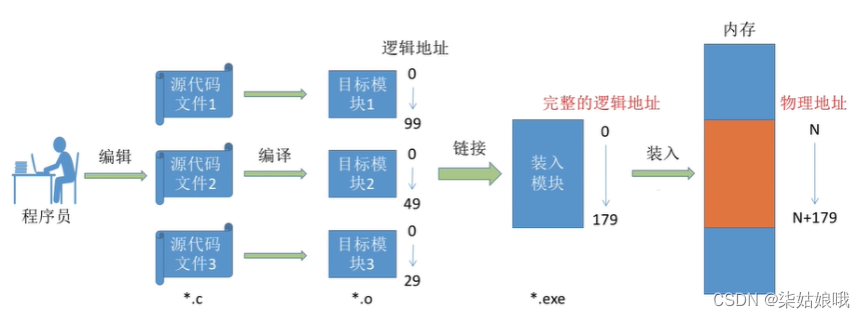

从写程序到程序运行

编译:由编译程序将用户源代码编译成若干个目标模块（编译就是把高级语言翻译为机器语言)

链接:由链接程序将编译后形成的一组目标模块，以及所需库函数链接在一起，形成一个完整的装入

模块装入（装载）:由装入程序将装入模块装入内存运行

装入模块装入内存

装入模块中的指令地址指的是“相对地址”，即:相对于开始地址而言的地址。
相对地址又称逻辑地址。

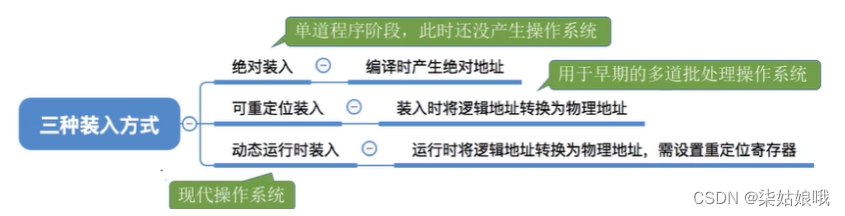

装入的三种方式(用三种不同的方法完成逻辑地址到物理地址的转换):
1.绝对装入

2.静态重定位

3.动态重定位

装入的三种方式――绝对装入

绝对装入:在编译时，如果知道程序将放到内存中的哪个位置，编译程序将产生绝对地址的目标代码。装入程序按照装入模块中的地址,将程序和数据装入内存。

绝对装入只适用于单道程序环境。

程序中使用的绝对地址，可在编译或汇编时给出，也可由程序员直接赋予。通常情况下都是编译或汇编时再转换为绝对地址。

装入的三种方式――静态重定位

静态重定位:又称可重定位装入。编译、链接后的装入模块的地址都是从O开始的，指令中使用的地址、数据存放的地址都是相对于起始地址而言的逻辑地址。可根据内存的当前情况，将装入模块装入到内存的适当位置。装入时对地址进行“重定位”，将逻辑地址变换为物理地址（地址变换是在装入时一次完成的）。

静态重定位的特点是在一个作业装入内存时，必须分配其要求的全部内存空间，如果没有足够的内存，就不能装入该作业。作业一旦进入内存后，在运行期间就不能再移动，也不能再申请内存空间。

装入的三种方式――动态重定位

动态重定位:又称动态运行时装入。编译、链接后的装入模块的地址都是从o开始的。装入程序把装入模块装入内存后，并不会立即把逻辑地址转换为物理地址，而是把地址转换推迟到程序真正要执行时才进行。因此装入内存后所有的地址依然是逻辑地址。这种方式需要一个重定位寄存器的支持。

采用动态重定位时允许程序在内存中发生移动。

并且可将程序分配到不连续的存储区中;在程序运行前只需装入它的部分代码即可投入运行，然后在程序运行期间,根据需要动态申请分配内存;便于程序段的共享,可以向用户提供一个比存储空间大得多的地址空间。

链接的三种方式

1.静态链接:在程序运行之前,先将各目标模块及它们所需的库函数连接成一个完整的可执行文件（装入模块),之后不再拆开。

2.装入时动态链接:将各目标模块装入内存时，边装入边链接的链接方式。

3.运行时动态链接:在程序执行中需要该目标模块时，才对它进行链接。其优点是便于修改和更新，便于实现对目标模块的共享。

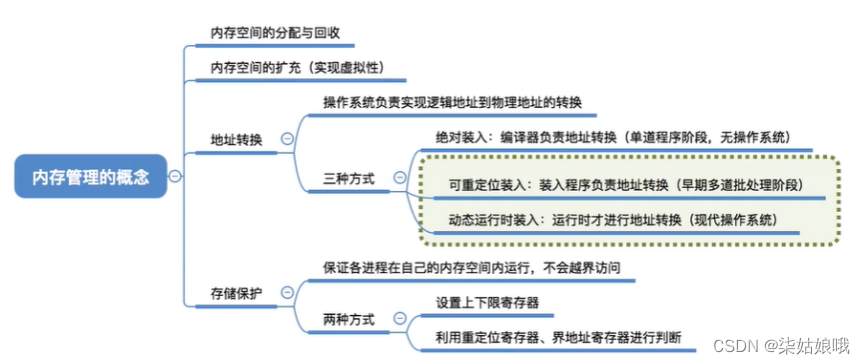

内存管理的概念

操作系统作为系统资源的管理者，当然也需要对内存进行管理,要管些什么呢?

1.操作系统负责内存空间的分配与回收

2.操作系统需要提供某种技术从逻辑上对内存空间进行扩充

3.操作系统需要提供地址转换功能，负责程序的逻辑地址与物理地址的转换。为了使编程更方便，程序员写程序时应该只需要关注指令、数据的逻辑地址。而逻辑地址到物理地址的转换（这个过程称为地址重定位）应该由操作系统负责，这样就保证了程序员写程序时不需要关注物理内存的实际情况。

4.操作系统需要提供内存保护功能。保证各进程在各自存储空间内运行，互不干扰

内存保护可采取两种方法:

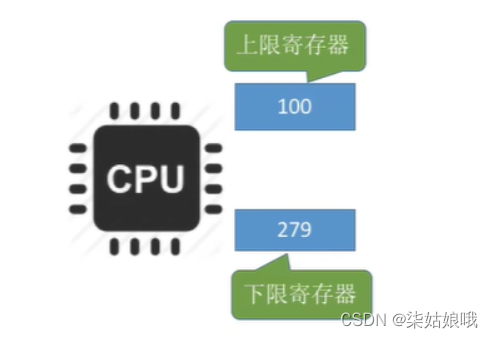

方法一:在CPU中设置一对上、下限寄存器，存放进程的上、下限地址。进程的指令要访问某个地址时，CPU检查是否越界。

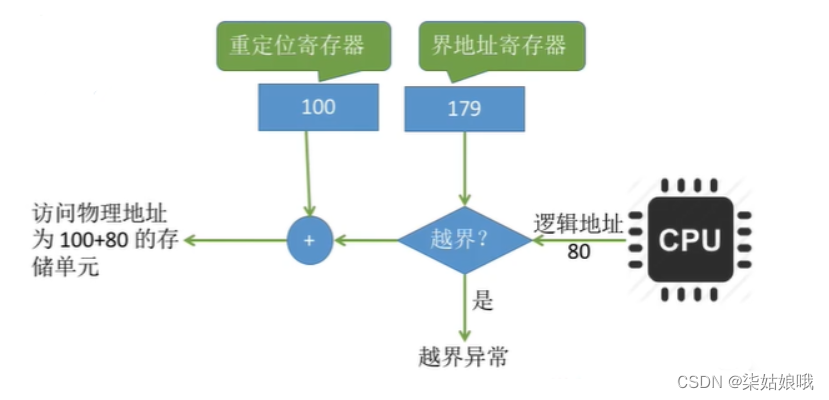

方法二:采用重定位寄存器（又称基址寄存器）和界地址寄存器(又称限长寄存器)进行越界检查。重定位寄存器中存放的是进程的起始物理地址。界地址寄存器中存放的是进程的最大逻辑地址。

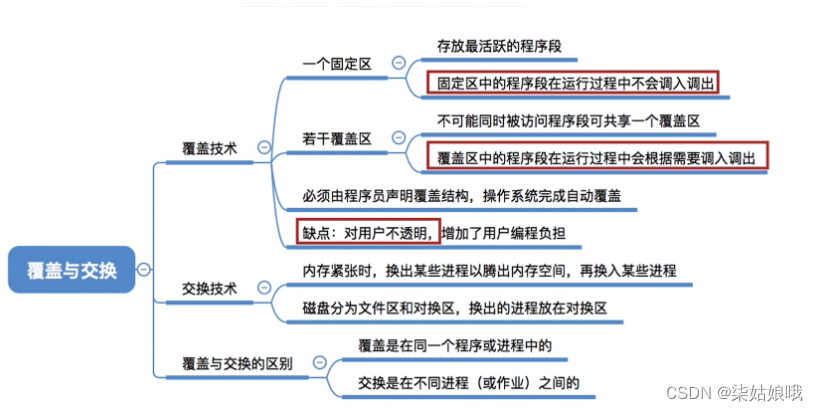

覆盖与交换（大纲已删）

覆盖技术

早期的计算机内存很小，比如IBM推出的第一台PC机最大只支持1MB大小的内存因此经常会出现内存大小不够的情况。

后来人们引入了覆盖技术，用来解决“程序大小超过物理内存总和”的问题

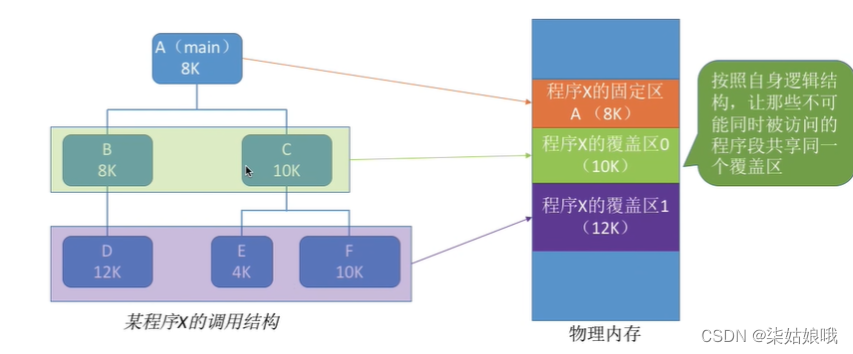

覆盖技术的思想:将程序分为多个段(多个模块)。常用的段常驻内存，不常用的段在需要时调入内存。

内存中分为一个“固定区”和若干个“覆盖区”。

需要常驻内存的段放在“固定区”中，调入后就不再调出（除非运行结束)

不常用的段放在“覆盖区”，需要用到时调入内存，用不到时调出内存

必须由程序员声明覆盖结构，操作系统完成自动覆盖。缺点:对用户不透明，增加了用户编程负担。

交换技术

交换（对换）技术的设计思想:内存空间紧张时，系统将内存中某些进程暂时换出外存，把外存中某些已具备运行条件的进程换入内存（进程在内存与磁盘间动态调度)

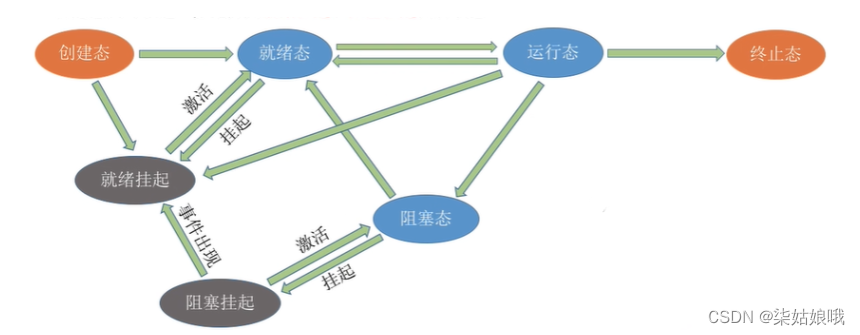

暂时换出外存等待的进程状态为挂起状态（挂起态，suspend）挂起态又可以进一步细分为就绪挂起、阻塞挂起两种状态。

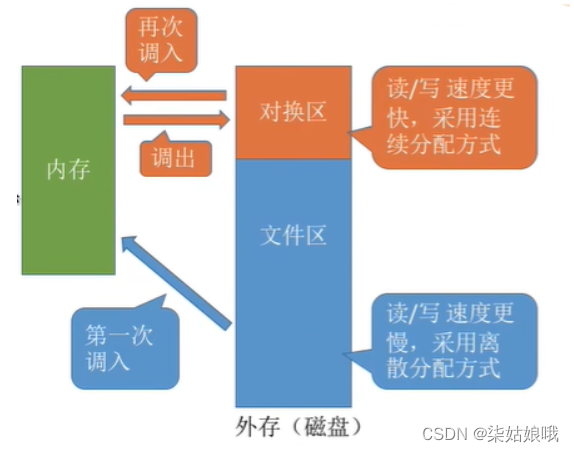

1.具有对换功能的操作系统中，通常把磁盘空间分为文件区和对换区两部分。文件区主要用于存放文件，主要追求存储空间的利用率，因此对文件区空间的管理采用离散分配方式;对换区空间只占磁盘空间的小部分，被换出的进程数据就存放在对换区。由于对换的速度直接影响到系统的整体速度，因此对换区空间的管理主要追求换入换出速度，因此通常对换区采用连续分配方式（学过文件管理章节后即可理解）。总之，对换区的I/O速度比文件区的更快。

2.交换通常在许多进程运行且内存吃紧时进行，而系统负荷降低就暂停。例如:在发现许多进程运行时经常发生缺页，就说明内存紧张，此时可以换出一些进程;如果缺页率明显下降，就可以暂停换出。

3.可优先换出阻塞进程;可换出优先级低的进程;为了防止优先级低的进程在被调入内存后很快又被换出，有的系统还会考虑进程在内存的驻留时间…

(注意:PCB会常驻内存，不会被换出外存)

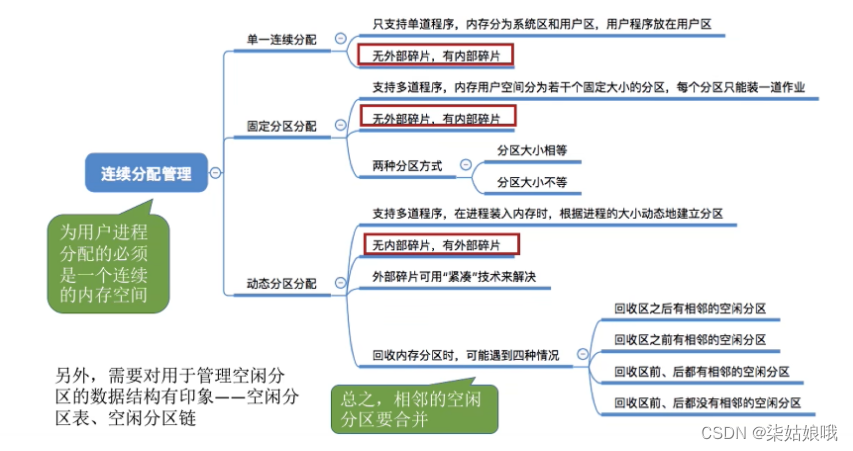

连续分配管理方式

连续分配:指为用户进程分配的必须是一个连续的内存空间。

单一连续分配

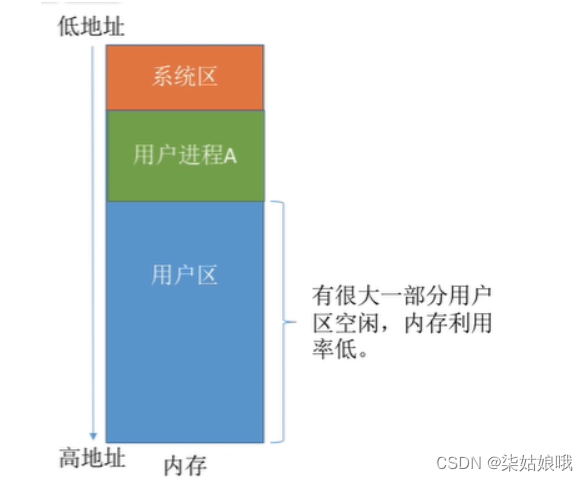

在单一连续分配方式中，内存被分为系统区和用户区。系统区通常位于内存的低地址部分，用于存放操作系统相关数据;用户区用于存放用户进程相关数据。

内存中只能有一道用户程序，用户程序独占整个用户区空间。

优点:实现简单;无外部碎片;可以采用覆盖技术扩充内存;不一定需要采取内存保护(eg:早期的PC操作系统MS-DOS）。

缺点:只能用于单用户、单任务的操作系统中;有内部碎片;存储器利用率极低。分配给某进程的内存区域中，如果有些部分没有用上，就是“内部碎片”

固定分区分配

20世纪60年代出现了支持多道程序的系统，为了能在内存中装入多道程序，且这些程序之间又不会相互干扰，于是将整个用户空间划分为若干个固定大小的分区，在每个分区中只装入一道作业，这样就形成了最早的、最简单的一种可运行多道程序的内存管理方式。

分区大小相等:缺乏灵活性,但是很适合用于用一台计算机控制多个相同对象的场合(比如:钢铁厂有n个相同的炼钢炉，就可把内存分为n个大小相等的区域存放n个炼钢炉控制程序)

分区大小不等:增加了灵活性，可以满足不同大小的进程需求。根据常在系统中运行的作业大小情况进行划分(比如:划分多个小分区、适量中等分区、少量大分区)

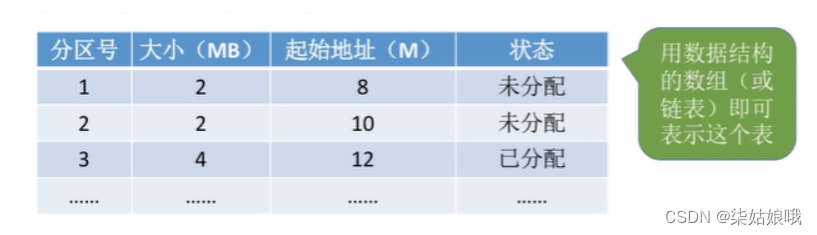

操作系统需要建立一个数据结构――分区说明表，来实现各个分区的分配与回收。每个表项对应一个分区，通常按分区大小排列。每个表项包括对应分区的大小、起始地址、状态(是否已分配)。

当某用户程序要装入内存时，由操作系统内核程序根据用户程序大小检索该表从中找到一个能满足大小的、未分配的分区，将之分配给该程序，然后修改状态为“已分配”。

优点:实现简单，无外部碎片。

缺点: a.当用户程序太大时，可能所有的分区都不能满足需求，此时不得不采用覆盖技术来解决，但这又会降低性能;

​ b.会产生内部碎片，内存利用率低。

动态分区分配

动态分区分配又称为可变分区分配。这种分配方式不会预先划分内存分区，而是在进程装入内存时，根据进程的大小动态地建立分区，并使分区的大小正好适合进程的需要。因此系统分区的大小和数目是可变的。（eg:假设某计算机内存大小为64MB，系统区8MB，用户区共56 MB.….)

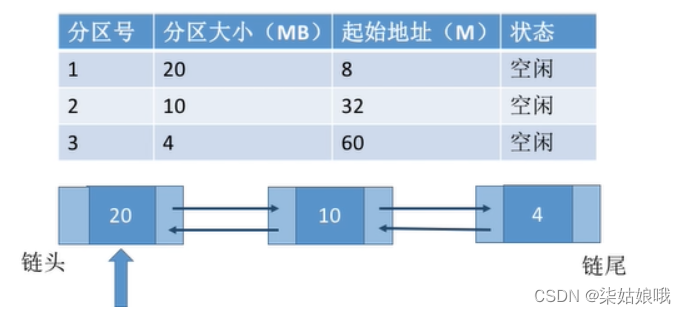

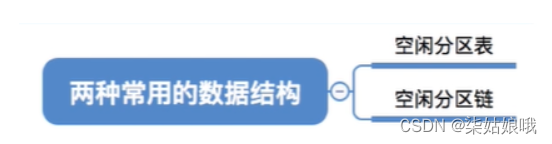

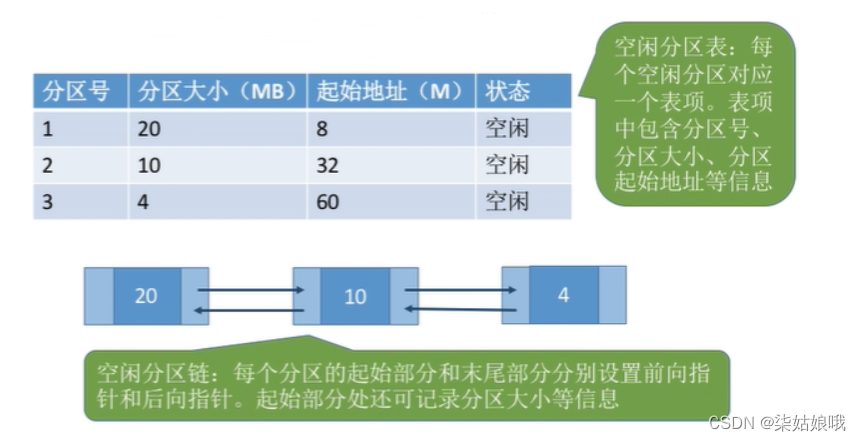

空闲分区表:每个空闲分区对应一个表项。表项中包含分区号、分区大小、分区起始地址等信息

当很多个空闲分区都能满足需求时，应该选择哪个分区进行分配?

把一个新作业装入内存时，须按照一定的动态分区分配算法，从空闲分区表（或空闲分区链)中选出一个分区分配给该作业。由于分配算法算法对系统性能有很大的影响，因此人们对它进行了广泛的研究。

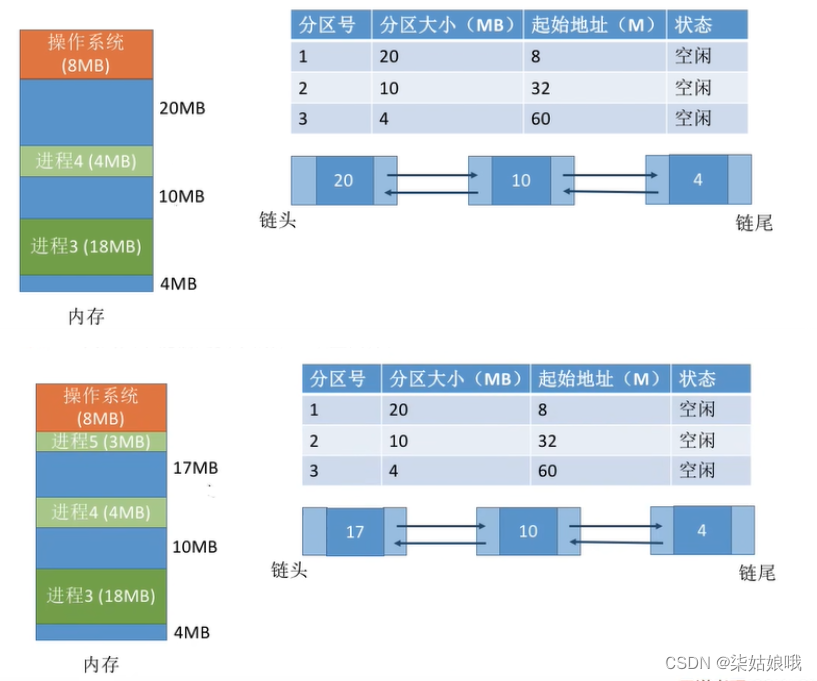

如何进行分区的分配与回收操作?

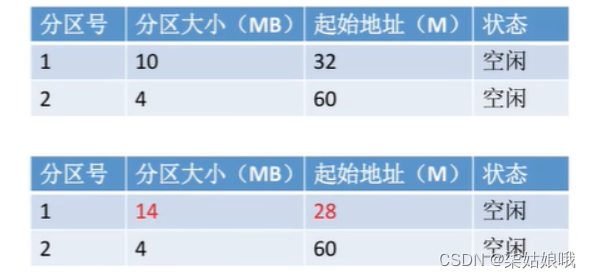

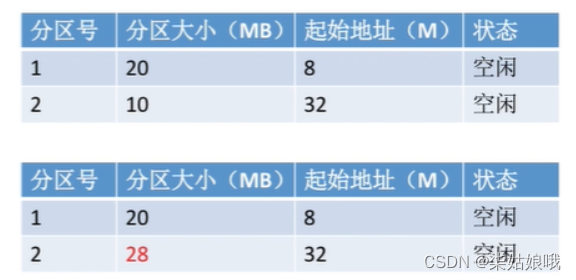

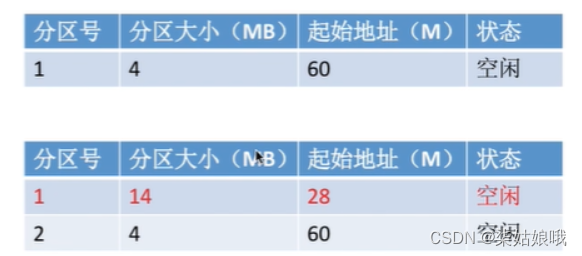

情况一:回收区的后面有一个相邻的空闲分区

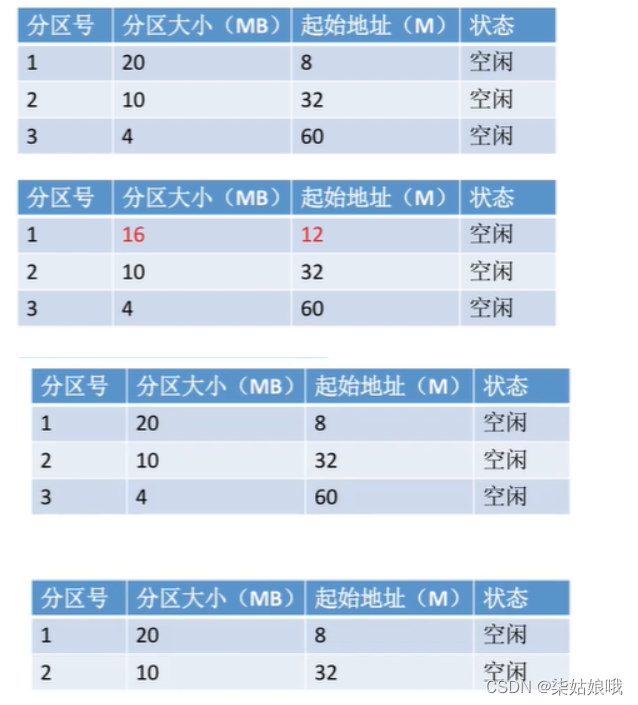

情况二:回收区的前面有一个相邻的空闲分区

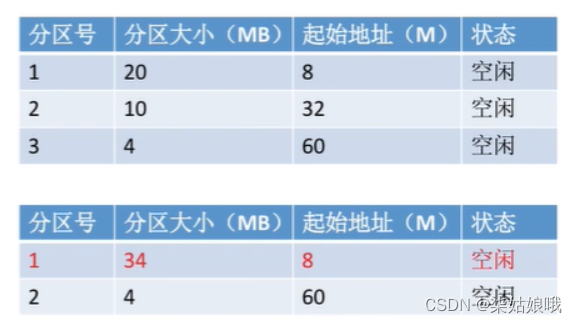

情况三:回收区的前、后各有一个相邻的空闲分区

情况四:回收区的前、后都没有相邻的空闲分区

新增一个表项
注:各表项的顺序不一定按照地址递增顺序排列，具体的排列方式需要依据动态分区分配算法来确定。

动态分区分配又称为可变分区分配。这种分配方式不会预先划分内存分区，而是在进程装入内存时，根据进程的大小动态地建立分区，并使分区的大小正好适合进程的需要。因此系统分区的大小和数目是可变的。

动态分区分配没有内部碎片，但是有外部碎片。

内部碎片，分配给某进程的内存区域中，如果有些部分没有用上。

外部碎片，是指内存中的某些空闲分区由于太小而难以利用。

如果内存中空闲空间的总和本来可以满足某进程的要求,但由于进程需要的是一整块连续的内存空间，因此这些“碎片”不能满足进程的需求。

可以通过紧凑（拼凑，Compaction）技术来解决外部碎片。

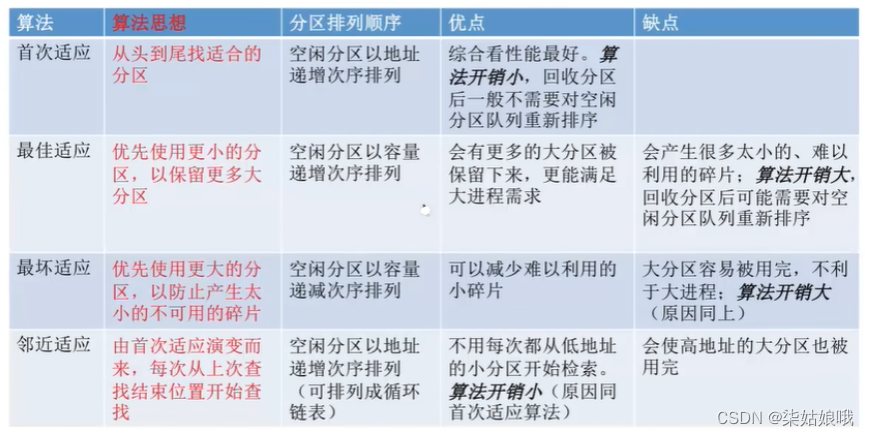

动态分区分配算法

首次适应算法

算法思想:每次都从低地址开始查找，找到第一个能满足大小的空闲分区。

如何实现:空闲分区以地址递增的次序排列。每次分配内存时顺序查找空闲分区链(或空闲分区表)，找到大小能满足要求的第一个空闲分区。

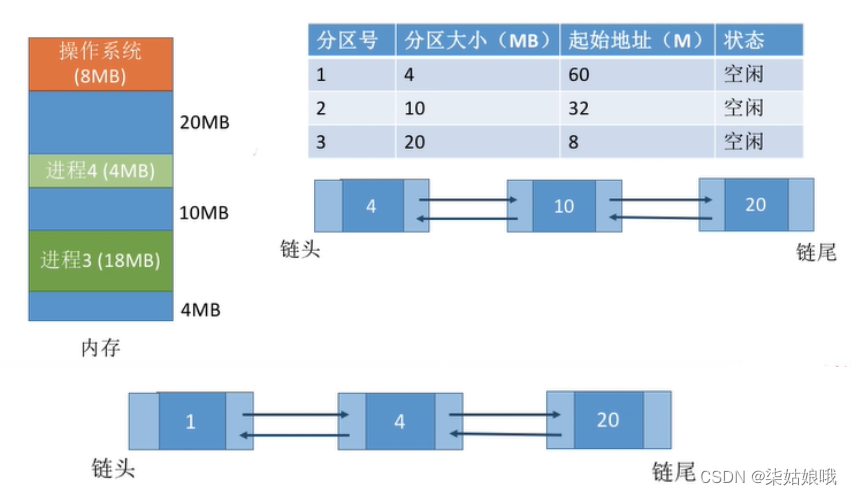

最佳适应算法

算法思想:由于动态分区分配是一种连续分配方式，为各进程分配的空间必须是连续的一整片区域。因此为了保证当“大进程”到来时能有连续的大片空间，可以尽可能多地留下大片的空闲区，即，优先使用更小的空闲区。

如何实现:空闲分区按容量递增次序链接。每次分配内存时顺序查找空闲分区链（或空闲分区表），找到大小能满足要求的第一个空闲分区。

缺点:每次都选最小的分区进行分配，会留下越来越多的、很小的、难以利用的内存块。因此这种方法会产生很多的外部碎片。

最坏适应算法

又称最大适应算法（Largest Fit)

算法思想:为了解决最佳适应算法的问题――即留下太多难以利用的小碎片，可以在每次分配时优先使用最大的连续空闲区，这样分配后剩余的空闲区就不会太小，更方便使用。

如何实现:空闲分区按容量递减次序链接。每次分配内存时顺序查找空闲分区链（或空闲分区表)，找到大小能满足要求的第一个空闲分区。

缺点:每次都选最大的分区进行分配，虽然可以让分配后留下的空闲区更大，更可用，但是这种方式会导致较大的连续空闲区被迅速用完。如果之后有“大进程”到达，就没有内存分区可用了。

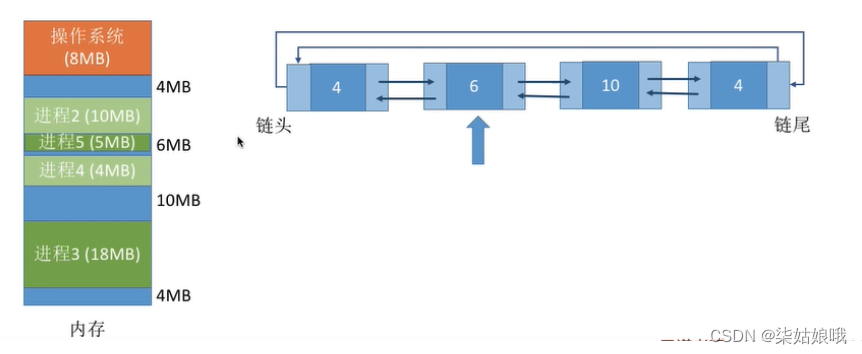

邻近适应算法

算法思想:首次适应算法每次都从链头开始查找的。这可能会导致低地址部分出现很多小的空闲分区，而每次分配查找时，都要经过这些分区，因此也增加了查找的开销。如果每次都从上次查找结束的位置开始检索，就能解决上述问题。

如何实现:空闲分区以地址递增的顺序排列(可排成一个循环链表）。每次分配内存时从上次查找结束的位置开始查找空闲分区链（或空闲分区表)，找到大小能满足要求的第一个空闲分区。

算法开销小，不需要重新排列

首次适应算法每次都要从头查找，每次都需要检索低地址的小分区。但是这种规则也决定了当低地址部分有更小的分区可以满足需求时，会更有可能用到低地址部分的小分区，也会更有可能把高地址部分的大分区保留下来（最佳适应算法的优点)

邻近适应算法的规则可能会导致无论低地址、高地址部分的空闲分区都有相同的概率被使用，也就导致了高地址部分的大分区更可能被使用，划分为小分区，最后导致无大分区可用（最大适应算法的缺点）

综合来看，四种算法中，首次适应算法的效果反而更好。

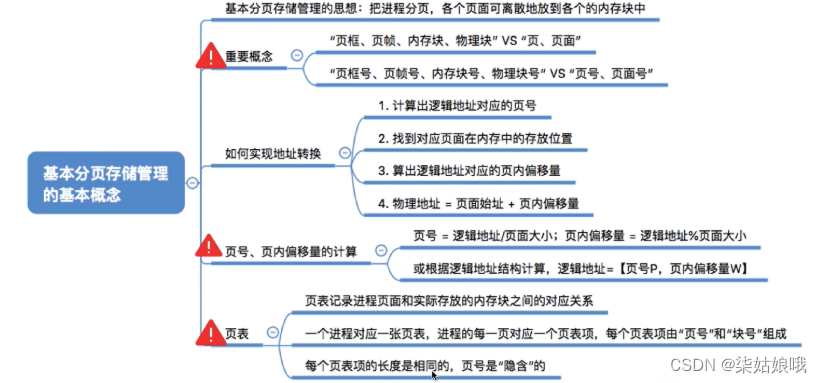

基本分页存储管理的基本概念

连续分配:为用户进程分配的必须是一个连续的内存空间。

非连续分配:为用户进程分配的可以是一些分散的内存空间。

分页存储管理的基本概念

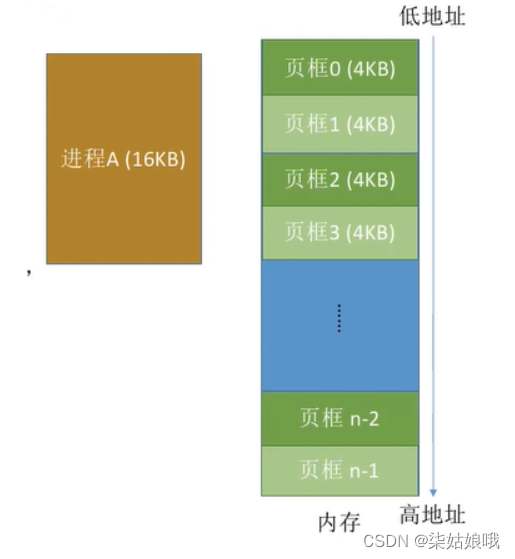

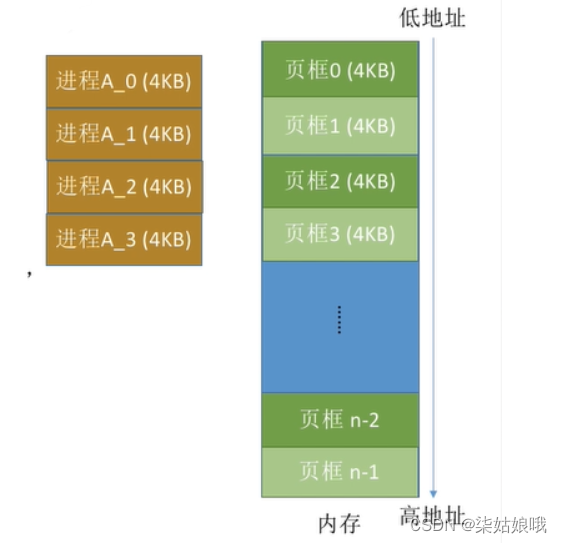

将内存空间分为一个个大小相等的分区（比如:每个分区4KB），每个分区就是一个“页框”，或称“页帧”、“内存块”、“物理块”。每个页框有一个编号，即“页框号”(或者“内存块号”、“页帧号”、“物理块号”)页框号从0开始。

将用户进程的地址空间也分为与页框大小相等的一个个区域，称为“页”或“页面”。每个页面也有一个编号，即“页号”，页号也是从o开始。

（注:进程的最后一个页面可能没有一个页框那么大。因此，页框不能太大，否则可能产生过大的内部碎片)

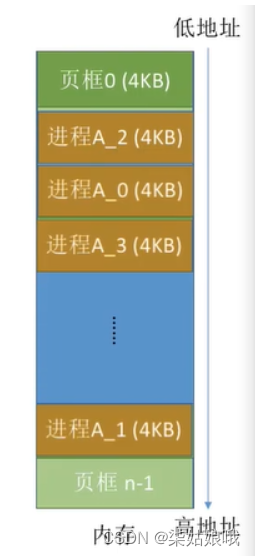

操作系统以页框为单位为各个进程分配内存空间。进程的每个页面分别放入一个页框中。也就是说，进程的页面与内存的页框有一一对应的关系。

各个页面不必连续存放，也不必按先后顺序来，可以放到不相邻的各个页框中。

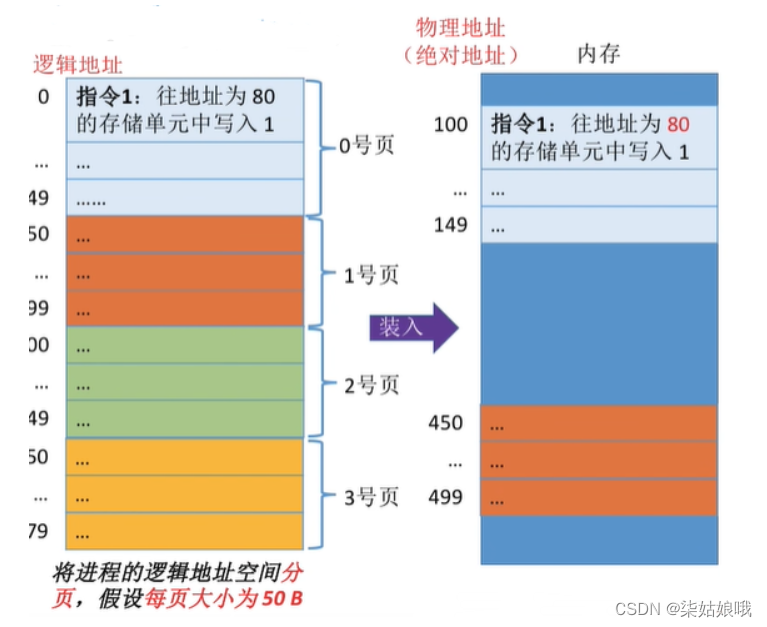

如何实现地址的转换

进程在内存中连续存放时，操作系统是如何实现逻辑地址到物理地址的转换的?

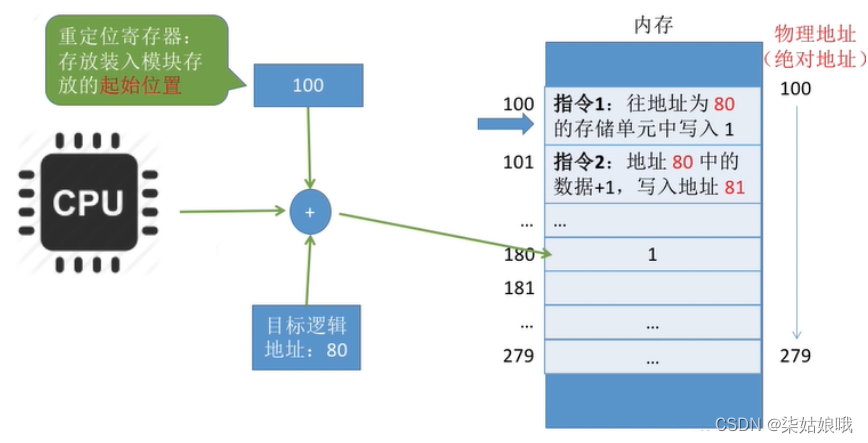

重定位寄存器:存放装入模块存放的起始位置

思想:模块在内存中的的“起始地址”＋目标内存单元相对于起始位置的“偏移量”

1.要算出逻辑地址对应的页号

2.要知道该页号对应页面在内存中的起始地址

3．要算出逻辑地址在页面内的“偏移量”

如何计算（常考）:

页号=逻辑地址/页面长度(取除法的整数部分)

页内偏移量=逻辑地址%页面长度（取除法的余数部分)

页面在内存中的起始位置:操作系统需要用某种数据结构记录进程各个页面的起始位置。

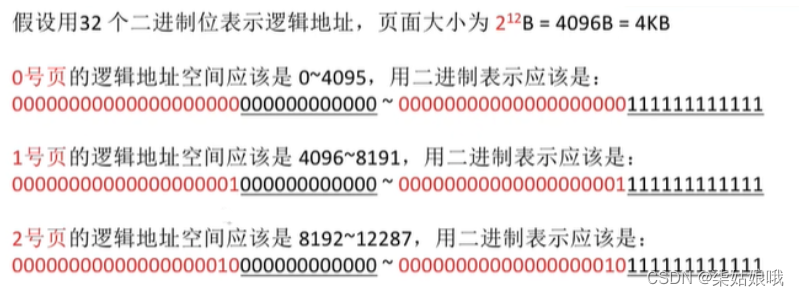

为了方便计算页号、页内偏移量，页面大小一般设为2的整数幂

Eg:逻辑地址2，用二进制表示应该是00000000000000000000000000000010
若0号页在内存中的起始地址为x，则逻辑地址2对应的物理地址应该是x+000000000010

Eg:逻辑地址4097，用二进制表示应该是00000000000000000001000000000001
若1号页在内存中的起始地址为x，则逻辑地址4097对应的物理地址应该是X+000000000001

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-kbtp1TDS-1652719945980)(C:\Users\DELL\AppData\Roaming\Typora\typora-user-images\image-20220516004720909.png)]

因此，如果让每个页面的大小为2的整数幂，计算机就可以很方便地得出一个逻辑地址对应的页号和页内偏移量。

逻辑地址结构

分页存储管理的逻辑地址结构如下所示:

地址结构包含两个部分:前一部分为页号，后一部分为页内偏移量w。在上图所示的例子中，地址长度为32位，其中0_{11位为“页内偏移量”，或称“页内地址”;12}31位为“页号”。

如果有K位表示“页内偏移量”，则说明该系统中一个页面的大小是2个内存单元

如果有M位表示“页号”，则说明在该系统中，一个进程最多允许有2M个页面

分页存储管理中，如何实现地址转换?

1.要算出逻辑地址对应的页号√

2.要知道该页号对应页面在内存中的起始地址

3.要算出逻辑地址在页面内的“偏移量”√

4.物理地址=页面始址＋页内偏移量

注:如果题目中是用十进制数表示逻辑地址，则

页号=逻辑地址/页面长度(取除法的整数部分)

页内偏移量=逻辑地址%页面长度（取除法的余数部分)

页表

为了能知道进程的每个页面在内存中存放的位置，操作系统要为每个进程建立一张页表。

1.一个进程对应一张页表

2.进程的每一页对应一个页表项

3.每个页表项由“页号”和“块号”组成

4.页表记录进程页面和实际存放的内存块之间的对应关系

为什么每个页表项的长度是相同的，页号是“隐含”的?

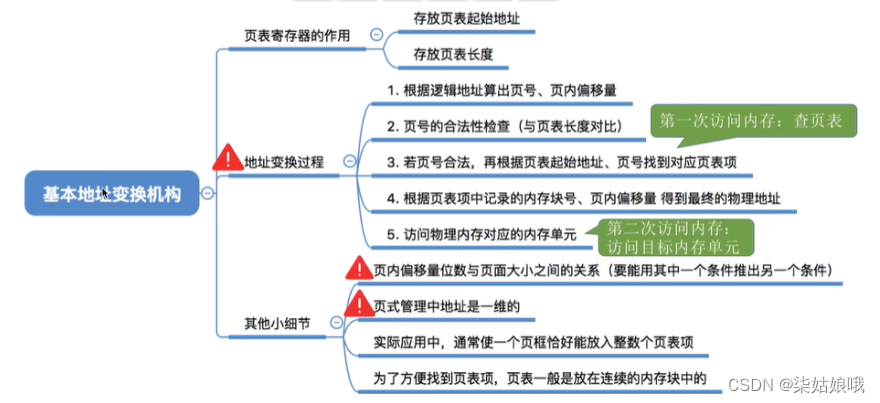

基本地址变换机构（重要）

重点理解、记忆基本地址变换机构（用于实现逻辑地址到物理地址转换的一组硬件机构）的原理和流程

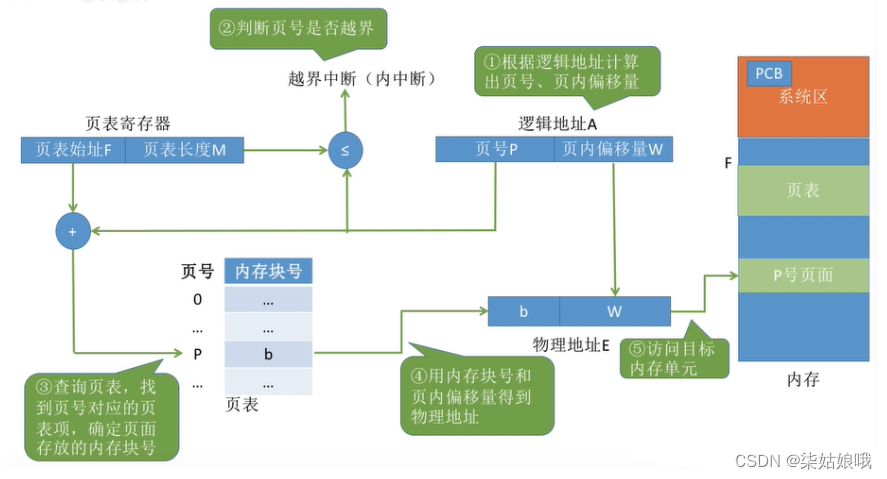

基本地址变换机构

基本地址变换机构可以借助进程的页表将逻辑地址转换为物理地址。

通常会在系统中设置一个页表寄存器（PTR），存放页表在内存中的起始地址F和页表长度M。进程未执行时，页表的始址和页表长度放在进程控制块（PCB）中，当进程被调度时，操作系统内核会把它们放到页表寄存器中。

注意:页面大小是2的整数幂

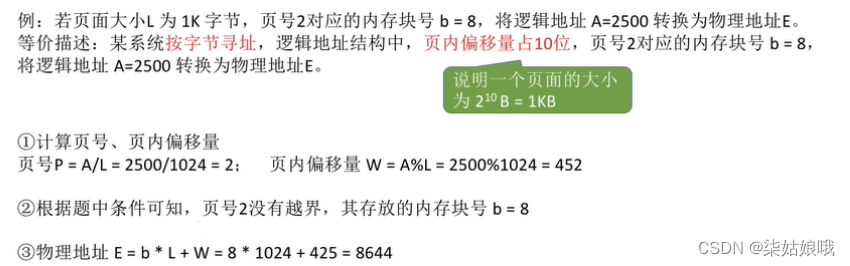

设页面大小为L，逻辑地址A到物理地址E的变换过程如下:

①计算页号Р和页内偏移量w（如果用十进制数手算，则P=A/L，W=A%‰L;但是在计算机实际运行时，逻辑地址结构是固定不变的，因此计算机硬件可以更快地得到二进制表示的页号、页内偏移量)

②比较页号和页表长度M，若P>M，则产生越界中断，否则继续执行。(注意:页号是从O开始的，而页表长度至少是1，因此P=M时也会越界)

③页表中页号p对应的页表项地址=页表起始地址F+页号p*页表项长度，取出该页表项内容b,即为内存块号。（注意区分页表项长度、页表长度、页面大小的区别。页表长度指的是这个页表中总共有几个页表项，即总共有几个页;页表项长度指的是每个页表项占多大的存储空间;页面大小指的是一个页面占多大的存储空间)

④计算E= b*L+w，用得到的物理地址E去访存。（如果内存块号、页面偏移量是用二进制表示的，那么把二者拼接起来就是最终的物理地址了)

在分页存储管理（页式管理）的系统中，只要确定了每个页面的大小，逻辑地址结构就确定了。因此，页式管理中地址是一维的。即，只要给出一个逻辑地址，系统就可以自动地算出页号、页内偏移量两个部分，并不需要显式地告诉系统这个逻辑地址中，页内偏移量占多少位。

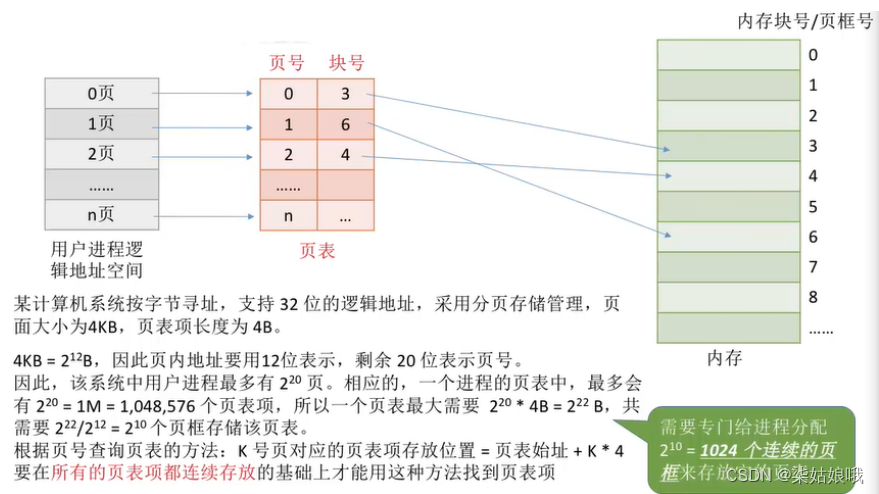

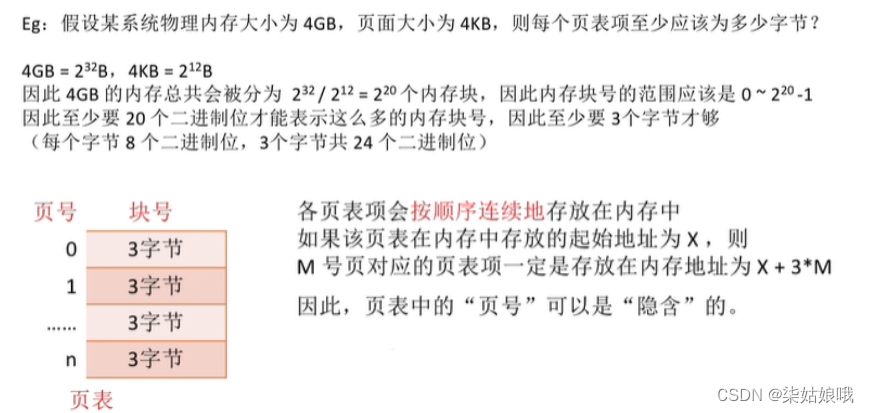

对页表项大小的进一步探讨

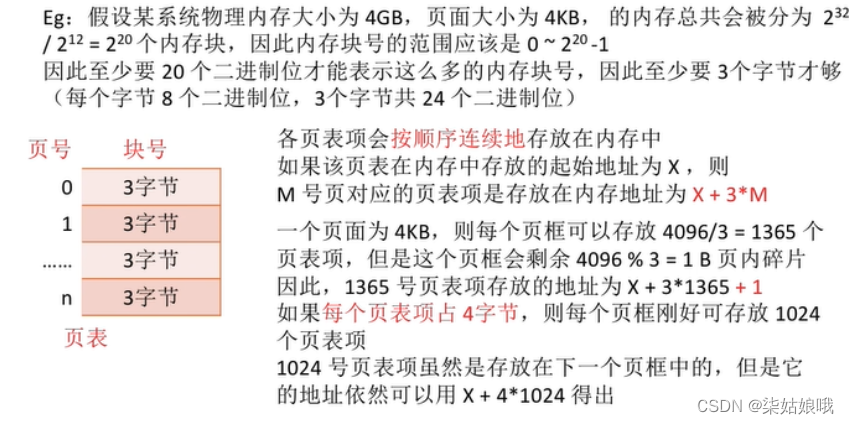

结论:理论上，页表项长度为3B即可表示内存块号的范围，但是，为了方便页表的查询，常常会让一个页表项占更多的字节，使得每个页面恰好可以装得下整数个页表项。

具有快表的地址变换机构

局部性原理

时间局部性:如果执行了程序中的某条指令，那么不久后这条指令很有可能再次执行;如果某个数据被访问过，不久之后该数据很可能再次被访问。(因为程序中存在大量的循环)

空间局部性:一旦程序访问了某个存储单元，在不久之后，其附近的存储单元也很有可能被访问。(因为很多数据在内存中都是连续存放的)

上小节介绍的基本地址变换机构中，每次要访问一个逻辑地址，都需要查询内存中的页表。由于局部性原理，可能连续很多次查到的都是同一个页表项。既然如此，能否利用这个特性减少访问页表的次数呢?

快表（TLB)

快表，又称联想寄存器（TLB），是一种访问速度比内存快很多的高速缓冲存储器，用来存放当前访问的若干页表项，以加速地址变换的过程。与此对应，内存中的页表常称为慢表。

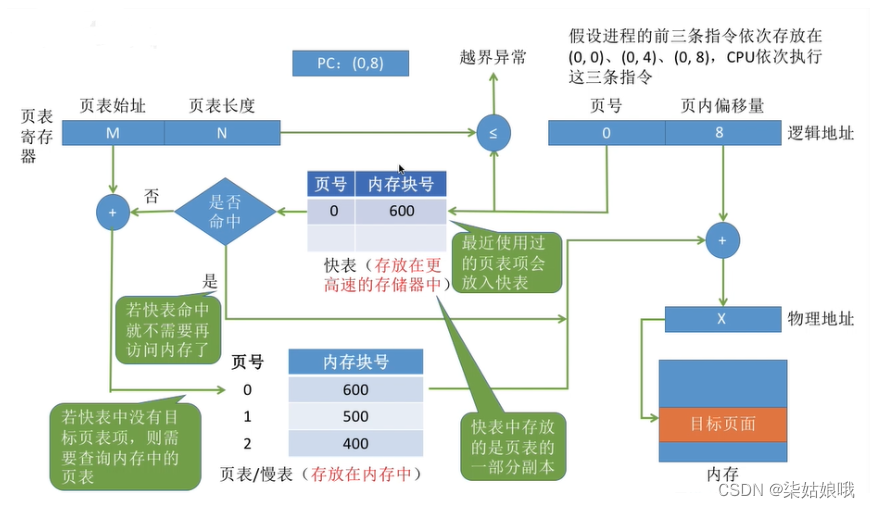

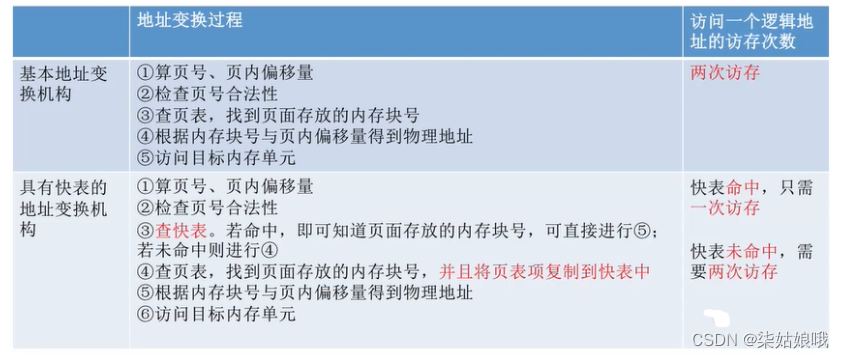

引入快表后，地址的变换过程

①CPU给出逻辑地址，由某个硬件算得页号、页内偏移量，将页号与快表中的所有页号进行比较。

②如果找到匹配的页号，说明要访问的页表项在快表中有副本，则直接从中取出该页对应的内存块号，再将内存块号与页内偏移量拼接形成物理地址，最后，访问该物理地址对应的内存单元。因此，若快表命中，则访问某个逻辑地址仅需一次访存即可。

③如果没有找到匹配的页号，则需要访问内存中的页表，找到对应页表项，得到页面存放的内存块号，再将内存块号与页内偏移量拼接形成物理地址，最后，访问该物理地址对应的内存单元。因此,若快表未命中，则访问某个逻辑地址需要**两次访存（注意:在找到页表项后、应同时将其存入快表，以便后面可能的再次访问。**但若快表已满，则必须按照一定的算法对旧的页表项进行替换)

由于查询快表的速度比查询页表的速度快很多，因此只要快表命中，就可以节省很多时间。因为局部性原理，一般来说快表的命中率可以达到90%以上。

例:某系统使用基本分页存储管理，并采用了具有快表的地址变换机构。访问一次快表耗时1us，访问一次内存耗时100us。若快表的命中率为90%，那么访问一个逻辑地址的平均耗时是多少?

​ (1+100)* 0.9+(1+100+100)* 0.1= 111 us

​ 有的系统支持快表和慢表同时查找，如果是这样，平均耗时应该是

(1+100) *0.9+(100+100) *0.1=110.9 us

若未采用快表机制，则访问一个逻辑地址需要100+100 = 200us

显然，引入快表机制后，访问一个逻辑地址的速度快多了。

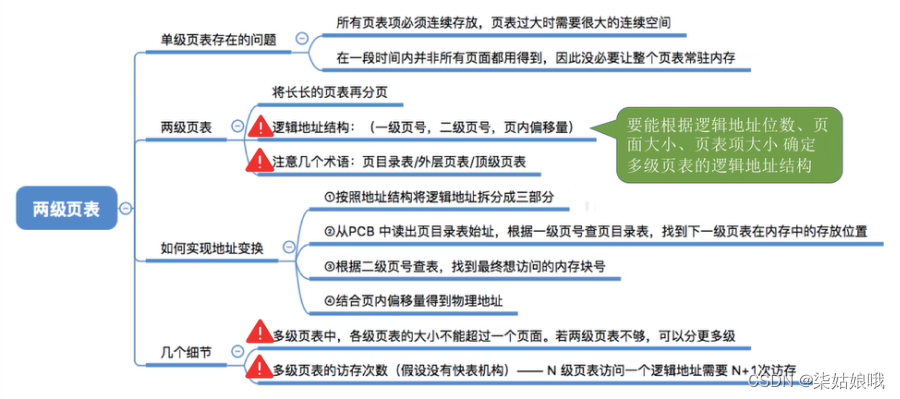

两级页表

单级页表存在的问题

如何解决单级页表的问题

问题一:页表必须连续存放，因此当页表很大时，需要占用很多个连续的页框。

问题二:没有必要让整个页表常驻内存，因为进程在一段时间内可能只需要访问某几个特定的页面。(可以在需要访问页面时才把页面调入内存（虚拟存储技术)。可以在页表项中增加一个标志位，用于表示该页面是否已经调入内存,若想访问的页面不在内存中,则产生缺页中断(内中断），然后将目标页面从外存调入内存)

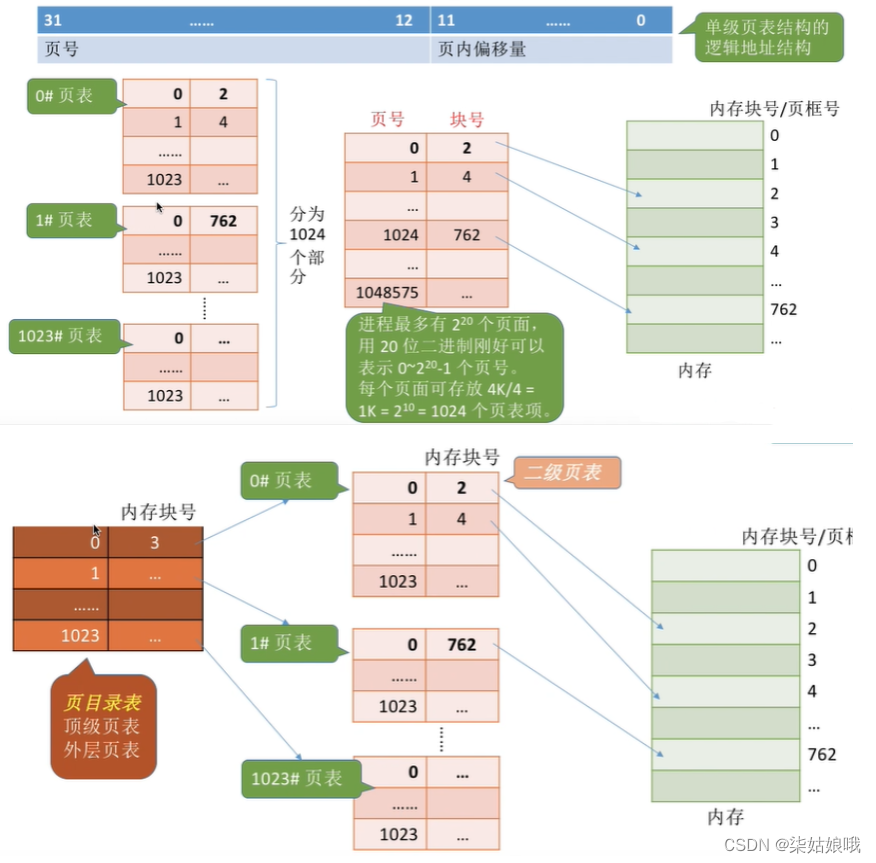

可将长长的页表进行分组，使每个内存块刚好可以放入一个分组

另外，要为离散分配的页表再建立一张页表，称为页目录表，或称外层页表，或称顶层页表

两级页表的原理、地址结构

如何实现地址变换

①按照地址结构将逻辑地址拆分成三部分

②从PCB中读出页目录表始址，再根据一级页号查页目录表，找到下一级页表在内存中的存放位置

③根据二级页号查表，找到最终想访问的内存块号

④结合页内偏移量得到物理地址

需要注意的几个细节

1.若采用多级页表机制，则各级页表的大小不能超过一个页面

2.两级页表的访存次数分析（假设没有快表机构)

第一次访存:访问内存中的页目录表

第二次访存:访问内存中的二级页表

第三次访存:访问目标内存单元

n级页表访问一个逻辑地址需要需要访存n+1次

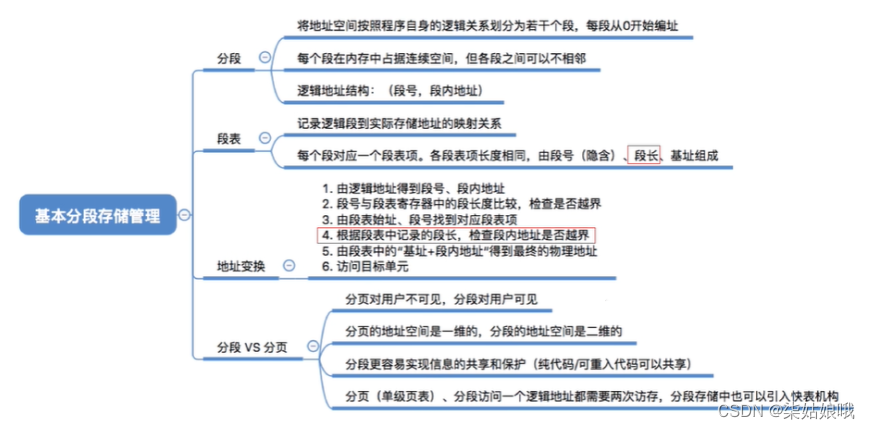

基本分段存储管理

分段

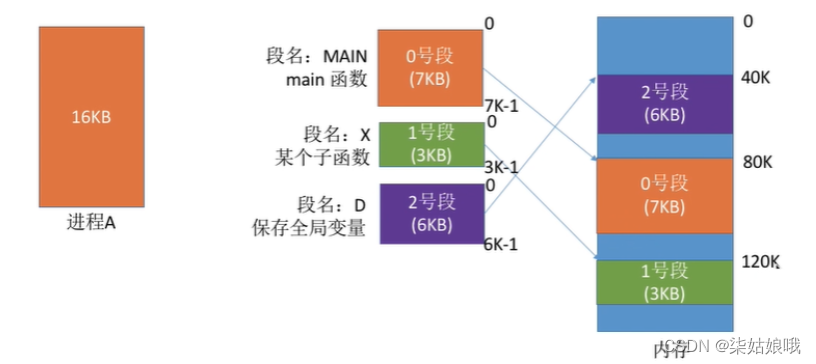

进程的地址空间:按照程序自身的逻辑关系划分为若干个段，每个段都有一个段名（在低级语言中，程序员使用段名来编程)，每段从o开始编址

由于是按逻辑功能模块划分，用户编程更方便，程序的可读性更高

编译程序将段转换

分段系统的逻辑地址结构由段号（段名）和段内地址（段内偏移量）所组成。

段号的位数决定了每个进程最多可以分几个段

段内地址位数决定了每个段的最大长度是多少

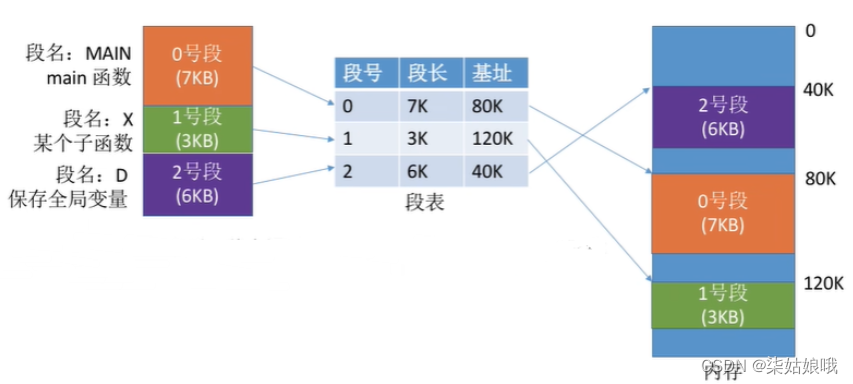

程序分多个段，各段离散地装入内存，为了保证程序能正常运行，就必须能从物理内存中找到各个逻辑段的存放位置。为此，需为每个进程建立一张段映射表，简称“段表”。

1.每个段对应一个段表项，其中记录了该段在内存中的起始位置（又称“基址”）和段的长度。

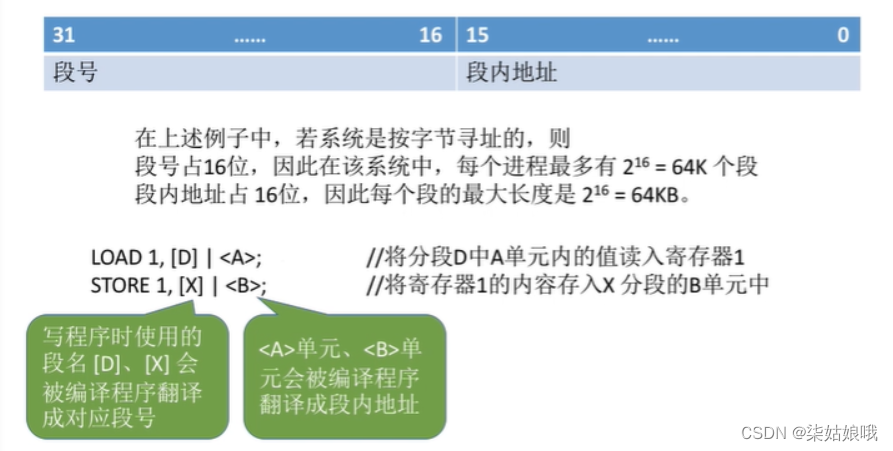

2.各个段表项的长度是相同的。例如:某系统按字节寻址，采用分段存储管理，逻辑地址结构为（段号16位,段内地址16位)，因此用16位即可表示最大段长。物理内存大小为4GB（可用32位表示整个物理内存地址空间)。因此，可以让每个段表项占16+32= 48位，即6B。由于段表项长度相同，因此段号可以是隐含的，不占存储空间。若段表存放的起始地址为M，则K号段对应的段表项存放的地址为M+ K*6

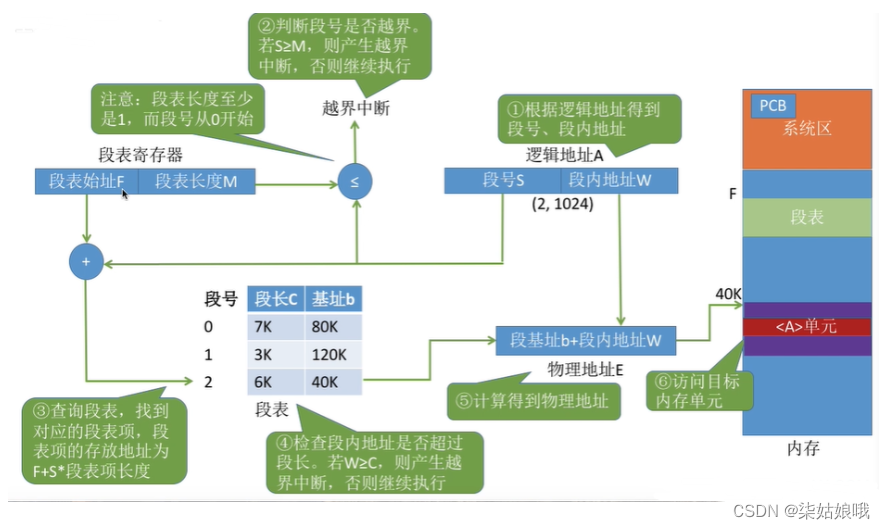

CPU执行指令时需要将逻辑地址变换为物理地址

分段、分页管理的对比

页是信息的物理单位。分页的主要目的是为了实现离散分配，提高内存利用率。分页仅仅是系统管理上的需要，完全是系统行为，对用户是不可见的。

段是信息的逻辑单位。分段的主要目的是更好地满足用户需求。一个段通常包含着一组属于一个逻辑模块的信息。分段对用户是可见的，用户编程时需要显式地给出段名。

页的大小固定且由系统决定。段的长度却不固定，决定于用户编写的程序。

分页的用户选程地址空间是一维的，程序员只需给出一个记忆符即可表示一个地址。

分段的用户进程地址空间是二维的，程序员在标识一个地址时，既要给出段名，也要给出段内地址。

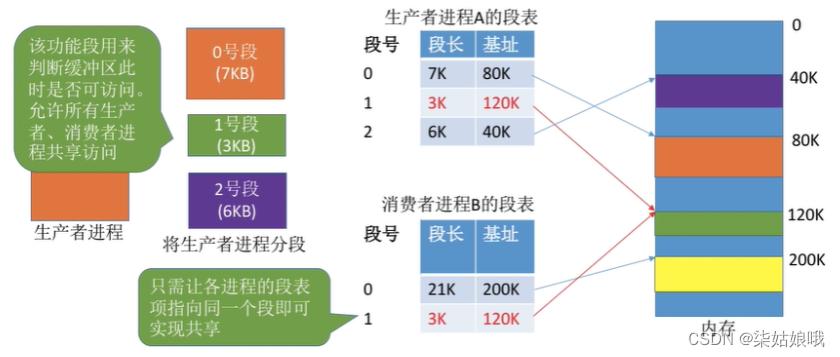

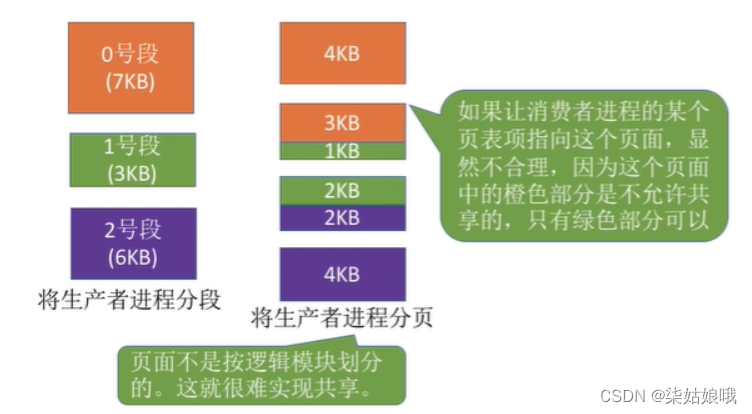

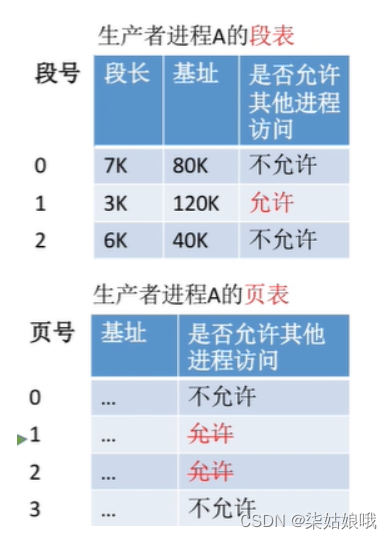

分段比分页更容易实现信息的共享和保护。

不能被修改的代码称为纯代码或可重入代码（不属于临界资源)，这样的代码是可以共享的。可修改的代码是不能共享的(比如，有一个代码段中有很多变量，各进程并发地同时访问可能造成数据不一致)

访问一个逻辑地址需要几次访存?
分页（单级页表):第一次访存――查内存中的页表，第二次访存――访问目标内存单元。总共两次访存
分段:第一次访存――查内存中的段表，第二次访存――访问目标内存单元。总共两次访存

段页式管理方式

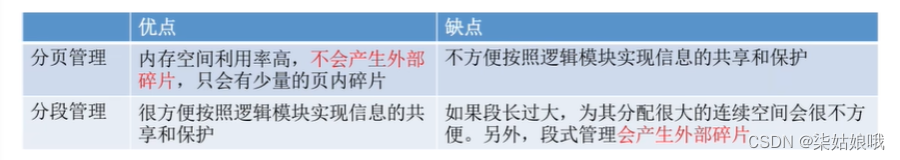

分页、分段的优缺点分析

分段+分页=段页式管理

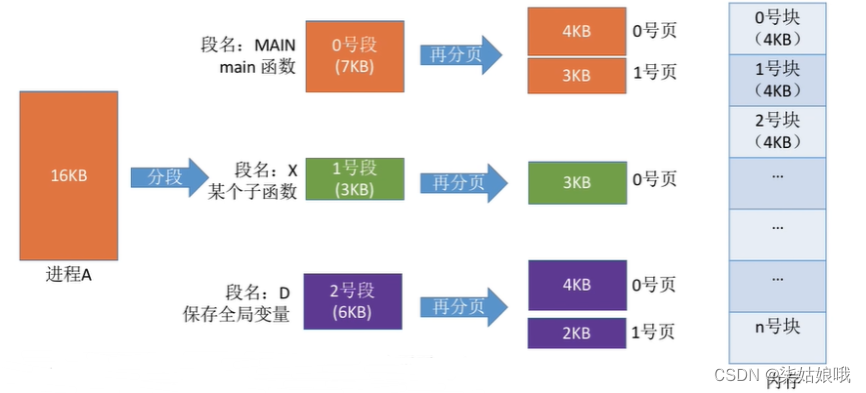

将进程按逻辑模块分段,再将各段分页（如每个页面4KB)再将内存空间分为大小相同的内存块/页框/页帧/物理块

段页式管理的逻辑地址结构

分段系统的逻辑地址结构由段号和段内地址(段内偏移量）组成。

段号的位数决定了每个进程最多可以分几个段

页号位数决定了每个段最大有多少页

页内偏移量决定了页面大小、内存块大小是多少

“分段”对用户是可见的，程序员编程时需要显式地给出段号、段内地址。而将各段“分页”对用户是不可见的。系统会根据段内地址自动划分页号和页内偏移量。因此段页式管理的地址结构是二维的。

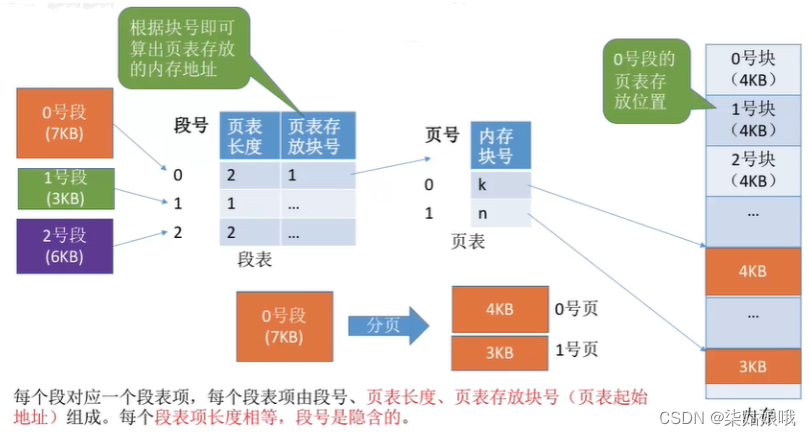

段表、页表

每个段对应一个段表项，每个段表项由段号、页表长度、页表存放块号(页表起始地址）组成。每个段表项长度相等,段号是隐含的。

每个页面对应一个页表项，每个页表项由页号、页面存放的内存块号组成。每个页表项长度相等，页号是隐含的。

一个进程对应一个段表，但是可以对应多个页表。

也可引入快表机构，用段号和页号作为查询快表的关键字。若快表命中则仅需一次访存

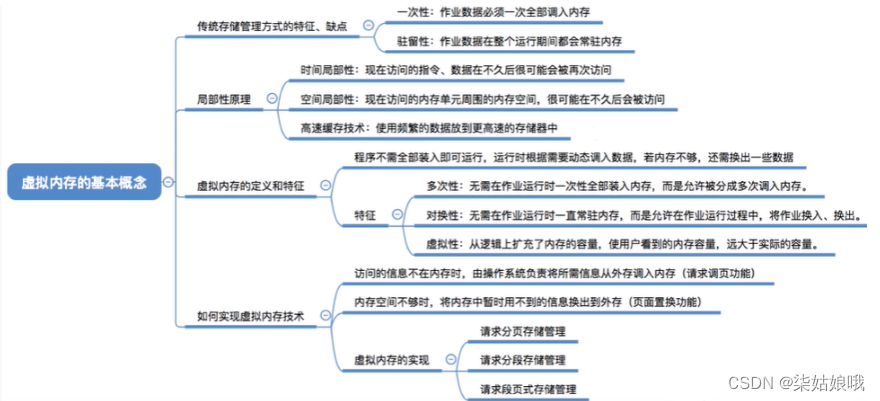

虚拟内存的基本概念

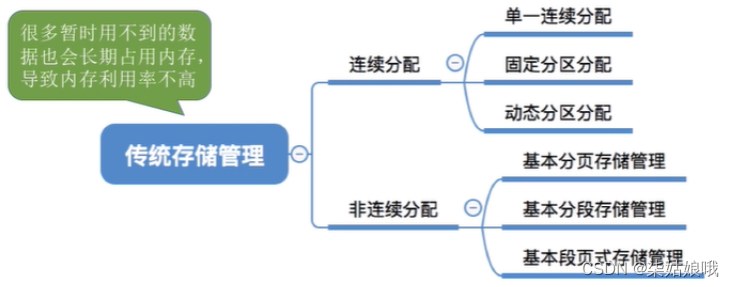

传统存储管理方式的特征、特点

一次性:作业必须一次性全部装入内存后才能开始运行。这会造成两个问题:

①作业很大时，不能全部装入内存，导致大作业无法运行;

②当大量作业要求运行时，由于内存无法容纳所有作业，因此只有少量作业能运行，导致多道程序并发度下降。

驻留性:一旦作业被装入内存，就会一直驻留在内存中，直至作业运行结束。事实上，在一个时间段内，只需要访问作业的一小部分数据即可正常运行，这就导致了内存中会驻留大量的、暂时用不到的数据，浪费了宝贵的内存资源。

可用虚拟存储技术解决问题

局部性原理

时间局部性:如果执行了程序中的某条指令，那么不久后这条指令很有可能再次执行;如果某个数据被访问过，不久之后该数据很可能再次被访问。（因为程序中存在大量的循环)

空间局部性:一旦程序访问了某个存储单元，在不久之后，其附近的存储单元也很有可能被访问。(因为很多数据在内存中都是连续存放的，并且程序的指令也是顺序地在内存中存放的)

如何应用局部性原理?

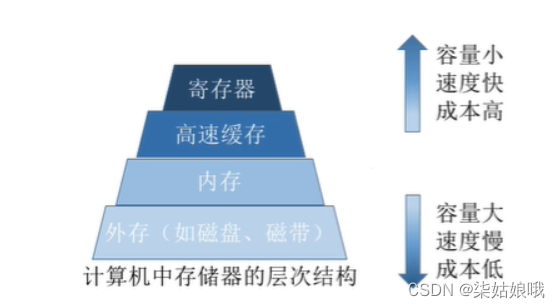

高速缓冲技术的思想:将近期会频繁访问到的数据放到更高速的存储器中，暂时用不到的数据放在更低速存储器中。

快表机构就是将近期常访问的页表项副本放到更高速的联想寄存器中。

虚拟内存的定义和特征

基于局部性原理，在程序装入时，可以将程序中很快会用到的部分装入内存，暂时用不到的部分留在外存，就可以让程序开始执行。

在程序执行过程中，当所访问的信息不在内存时，由操作系统负责将所需信息从外存调入内存，然后继续执行程序。

若内存空间不够，由操作系统负责将内存中暂时用不到的信息换出到外存。

在操作系统的管理下，在用户看来似乎有一个比实际内存大得多的内存，这就是虚拟内存

操作系统虚拟性的一个体现，实际的物理内存大小没有变，只是在逻辑上进行了扩充。

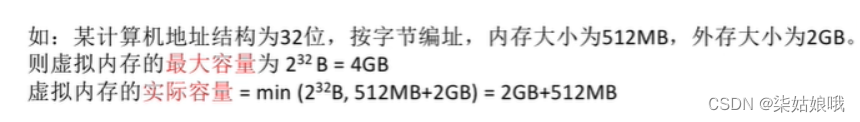

易混知识点:

虚拟内存的最大容量是由计算机的地址结构（CPU寻址范围）确定的

虚拟内存的实际容量= min（内存和外存容量之和，CPU寻址范围)

虚拟内存有一下三个主要特征:

多次性:无需在作业运行时一次性全部装入内存，而是允许被分成多次调入内存。

对换性:在作业运行时无需一直常驻内存，而是允许在作业运行过程中，将作业换入、换出。

虚拟性:从逻辑上扩充了内存的容量，使用户看到的内存容量，远大于实际的容量。

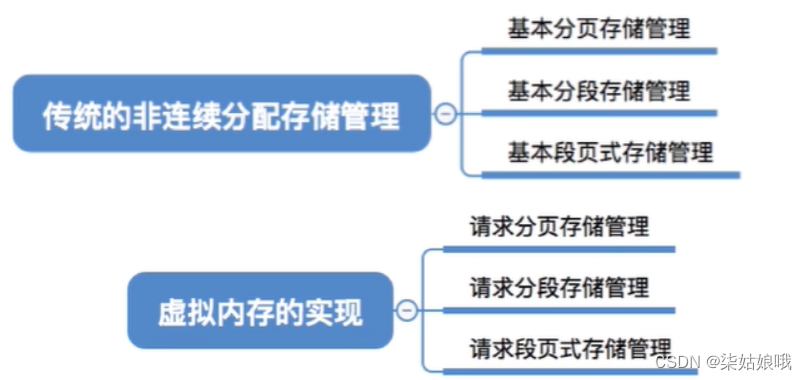

如何实现虚拟内存技术

虚拟内存技术，允许一个作业分多次调入内存。如果采用连续分配方式，会不方便实现。因此，虚拟内存的实现需要建立在离散分配的内存管理方式基础上。

主要区别:

请求调页：在程序执行过程中，**当所访问的信息不在内存时,由操作索统负责将所需信息从外存调入内存，然后继续执行程序。**操作系统要提供请求调页(或请求调段)功能

页面置换：若内存空间不够，由操作系统负责将内存中暂时用不到的信息换出到外存。操作系统要提供页面置换（或段置换）的功能

请求分页管理方式

请求分页存储管理与基本分页存储管理的主要区别:

在程序执行过程中，当所访问的信息不在内存时，由操作系统负责将所需信息从外存调入内存，然后继续执行程序。

若内存空间不够，由操作系统负责将内存中暂时用不到的信息换出到外存。

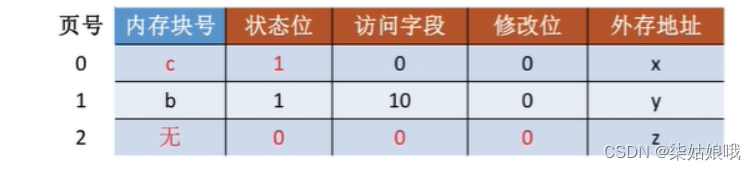

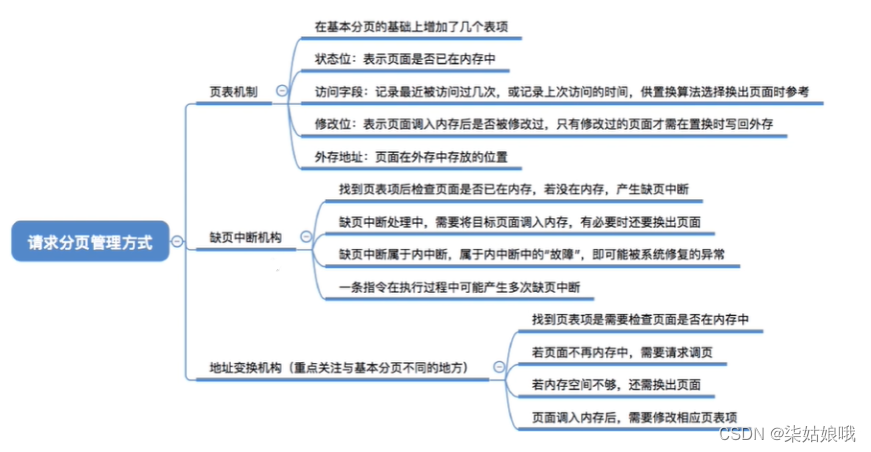

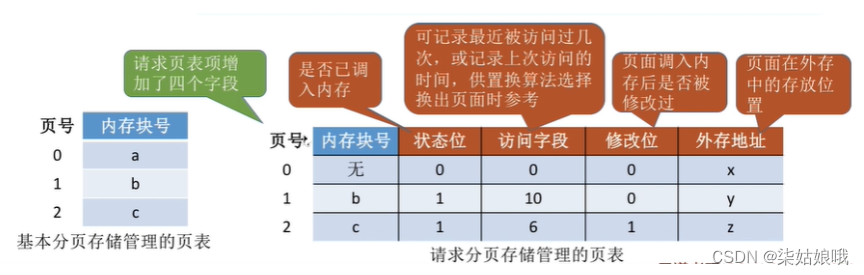

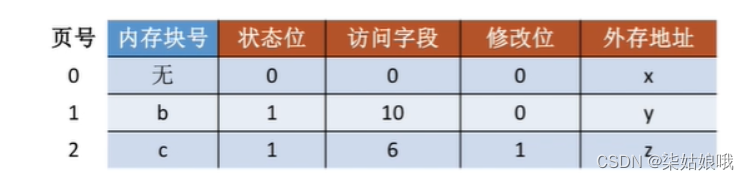

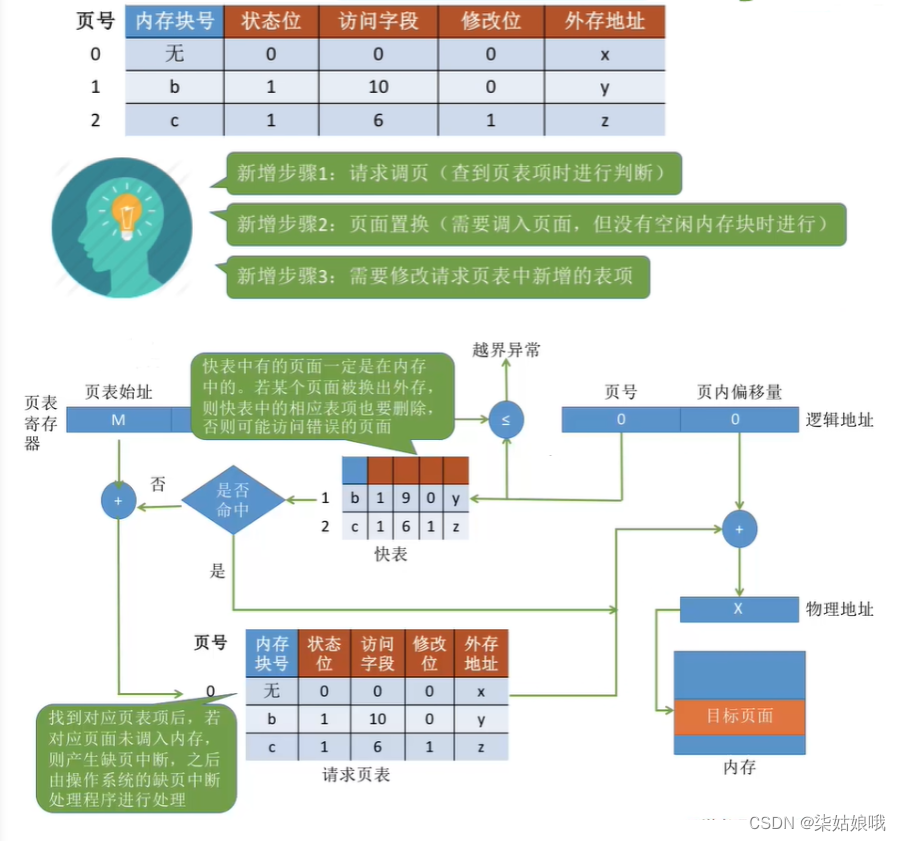

页表机制

与基本分页管理相比，请求分页管理中，为了实现“请求调页”，操作系统需要知道每个页面是否已经调入内存;如果还没调入，那么也需要知道该页面在外存中存放的位置。

当内存空间不够时，要实现“页面置换”，操作系统需要通过某些指标来决定到底换出哪个页面;有的页面没有被修改过，就不用再浪费时间写回外存。有的页面修改过，就需要将外存中的旧数据覆盖，因此，操作系统也需要记录各个页面是否被修改的信息。

缺页中断机构

假设此时要访问逻辑地址=(页号，页内偏移量)= (0,1024)

在请求分页系统中，每当要访问的页面不在内存时，便产生一个缺页中断，然后由操作系统的缺页中断处理程序处理中断。

此时缺页的进程阻塞，放入阻塞队列，调页完成后再将其唤醒，放回就绪队列。

如果内存中有空闲块，则为进程分配一个空闲块，将所缺页面装入该块，并修改页表中相应的页表项。

如果内存中没有空闲块，则由页面置换算法选择一个页面淘汰，若该页面在内存期间被修改过，则要将其写回外存。未修改过的页面不用写回外存。

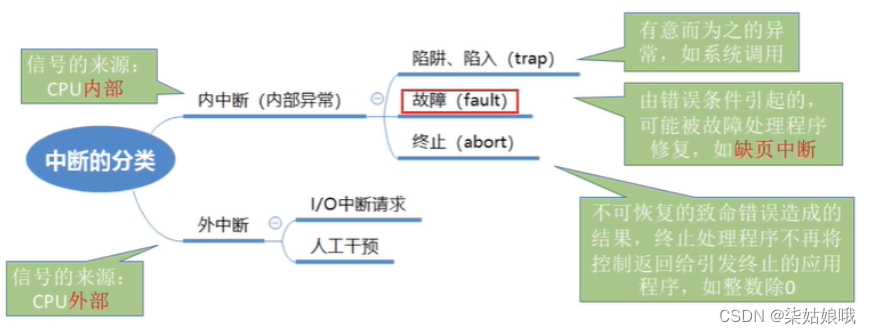

缺页中断是因为当前执行的指令想要访问的目标页面未调入内存而产生的，因此属于内中断
一条指令在执行期间，可能产生多次缺页中断。(如: copy A to B，即将逻辑地址A中的数据复制到逻辑地址B，而A、B属于不同的页面，则有可能产生两次中断）。

地址变换机构

补充细节:

①只有“写指令”才需要修改“修改位”。并且，一般来说只需修改快表中的数据，只有要将快表项删除时才需要写回内存中的慢表。这样可以减少访存次数。

②和普通的中断处理一样，缺页中断处理依然需要保留CPU现场。

③需要用某种“页面置换算法”来决定一个换出页面（下节内容)

④换入/换出页面都需要启动慢速的I/O操作，可见，如果换入/换出太频繁，会有很大的开销。

⑤页面调入内存后，需要修改慢表，同时也需要将表项复制到快表中。

在具有快表机构的请求分页系统中，访问一个逻辑地址时，若发生缺页，则地址变换步骤是:

查快表(未命中)――查慢表(发现未调入内存)——调页(调入的页面对应的表项会直接加入快表)——查快表(命中)——访问目标内存单元

页面置换算法

最佳置换算法(OPT)

最佳置换算法（OPT，Optimal):每次选择淘汰的页面将是以后永不使用，或者在最长时间内不再被访问的页面，这样可以保证最低的缺页率。

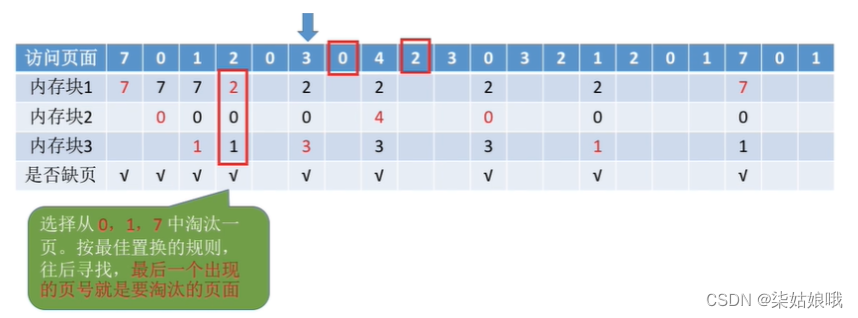

例:假设系统为某进程分配了三个内存块，并考虑到有一下页面号引用串（会依次访问这些页面):7,0,1,2,0,3,0,4,2,3,0,3,2,1,2,0,1,7,0,1

缺页率=9/20= 45%

整个过程缺页中断发生了9次，页面置换发生了6次。

注意:缺页时未必发生页面置换。若还有可用的空闲内存块，就不用进行页面置换。

最佳置换算法可以保证最低的缺页率，但实际上，只有在进程执行的过程中才能知道接下来会访问到的是哪个页面。操作系统无法提前预判页面访问序列。因此，最佳置换算法是无法实现的。

先进先出置换算法(FIFO)

先进先出置换算法（FIFO）:每次选择淘汰的页面是最早进入内存的页面

实现方法:把调入内存的页面根据调入的先后顺序排成一个队列，需要换出页面时选择队头页面即可。队列的最大长度取决于系统为进程分配了多少个内存块。

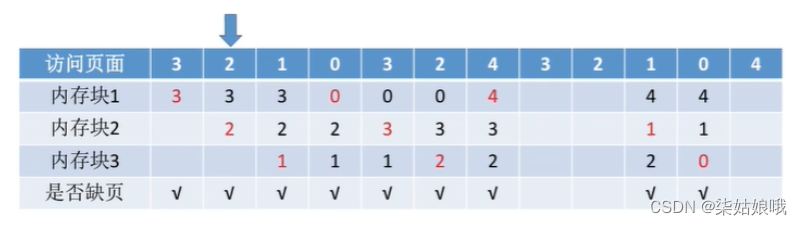

例:假设系统为某进程分配了三个内存块，并考虑到有以下页面号引用串:3，2，1,0，3，2，4，3，2，1，0,4

分配三个内存块时，缺页次数:9次

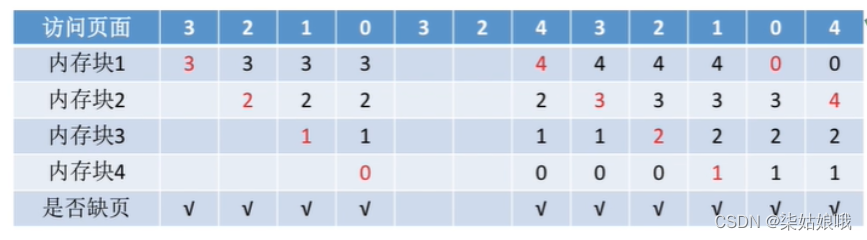

例:假设系统为某进程分配了四个内存块，并考虑到有以下页面号引用串:3，2，1,0，3，2，4，3，2，1，0，4

分配四个内存块时,缺页次数:10次分配三个内存块时,缺页次数:9次

Belady异常——当为进程分配的物理块数增大时，缺页次数不减反增的异常现象。

只有FIFO算法会产生Belady异常。另外，FIFO算法虽然实现简单，但是该算法与进程实际运行时的规律不适应，因为先进入的页面也有可能最经常被访问。因此，算法性能差

最近最久未使用置换算法(LRU)

最近最久未使用置换算法(LRU，least recently used):每次淘汰的页面是最近最久未使用的页面

实现方法:赋予每个页面对应的页表项中，用访问字段记录该页面自上次被访问以来所经历的时间t。

当需要淘汰一个而面时，选择现有页面中t值最大的．即最近最久未使用的页面.

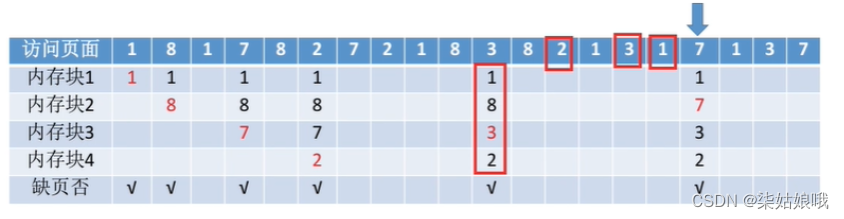

例:假设系统为某进程分配了四个内存块，并考虑到有以下页面号引用串:1,8,1,7,8,2,7,2,1,8,3,8,2,1,3,1,7,1,3,7

在手动做题时，若需要淘汰页面，可以逆向检查此时在内存中的几个页面号。在逆向扫描过程中最后一个出现的页号就是要淘汰的页面。

该算法的实现需要专门的硬件支持,虽然算法性能好,但是实现困难,开销大

时钟置换算法(CLOCK)

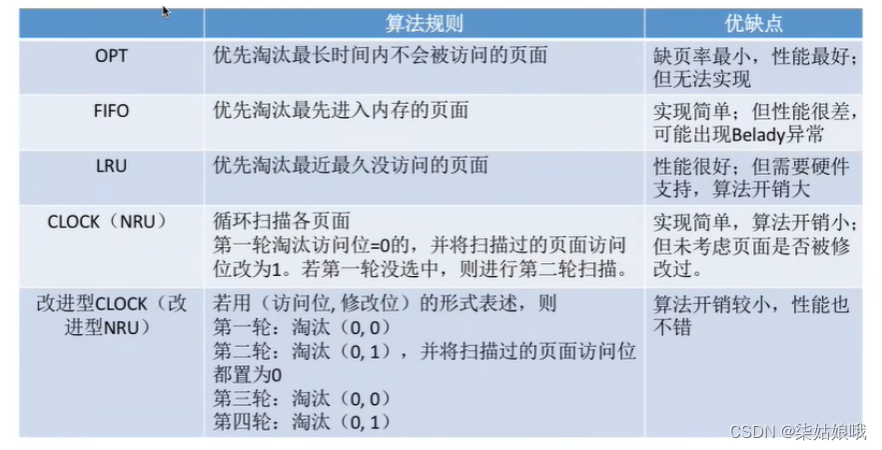

最佳置换算法性能最好，但无法实现;先进先出置换算法实现简单，但算法性能差;最近最久未使用置换算法性能好，是最接近OPT算法性能的，但是实现起来需要专门的硬件支持，算法开销大。

时钟置换算法是一种性能和开销较均衡的算法，又称CLOCK算法，或最近未用算法（NRU，Not Recently Used)

简单的CLOCK算法实现方法:为每个页面设置一个访问位，再将内存中的页面都通过链接指针链接成一个循环队列。当某页被访问时，其访问位置为1。当需要淘汰一个页面时，只需检查页的访问位。如果是o，就选择该页换出;如果是1，则将它置为0，暂不换出，继续检查下一个页面，若第一轮扫描中所有页面都是1，则将这些页面的访问位依次置为o后，再进行第二轮扫描（第二轮扫描中一定会有访问位为0的页面，因此简单的CLOCK算法选择一个淘汰页面最多会经过两轮扫描)

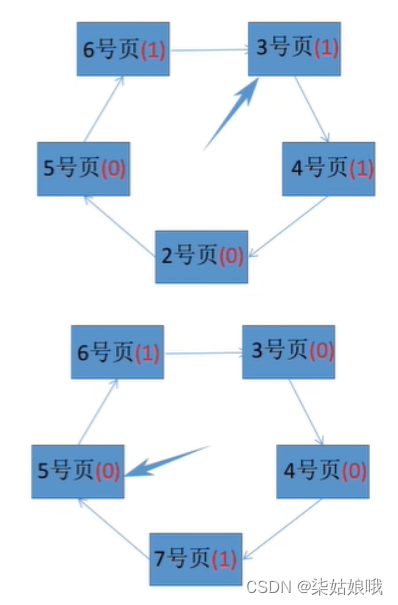

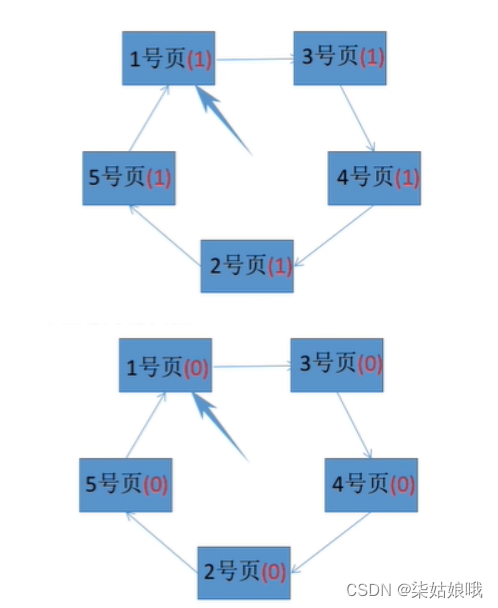

例:假设系统为某进程分配了五个内存块，并考虑到有以下页面号引用串:1，3，4，2，5，6，3，4，7

改进型的时钟置换算法（改进型NRU）

简单的时钟置换算法仅考虑到一个页面最近是否被访问过。事实上，如果被淘汰的页面没有被修改过，就不需要执行I/o操作写回外存。只有被淘汰的页面被修改过时，才需要写回外存。

因此，除了考虑一个页面最近有没有被访问过之外，操作系统还应考虑页面有没有被修改过。在其他条件都相同时，应优先淘汰没有修改过的页面，避免I/O操作。这就是改进型的时钟置换算法的思想。修改位=0，表示页面没有被修改过;修改位=1，表示页面被修改过。

为方便讨论，用**（访问位，修改位）**的形式表示各页面状态。如(1，1）表示一个页面近期被访问过，且被修改过。

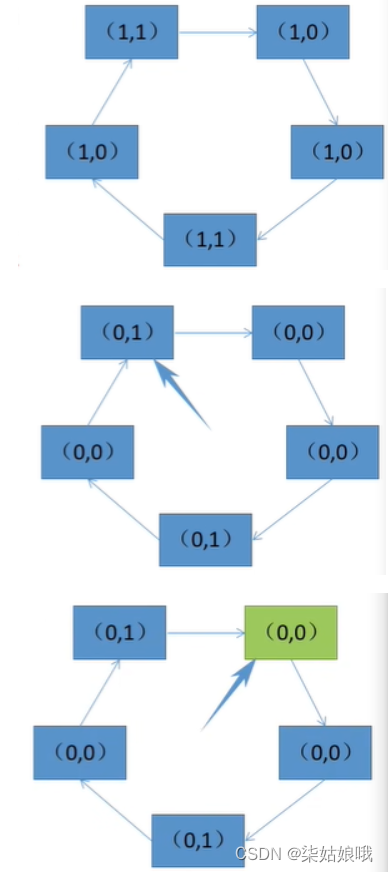

算法规则:将所有可能被置换的页面排成一个循环队列

第一轮:从当前位置开始扫描到第一个(0,0)的帧用于替换。本轮扫描不修改任何标志位

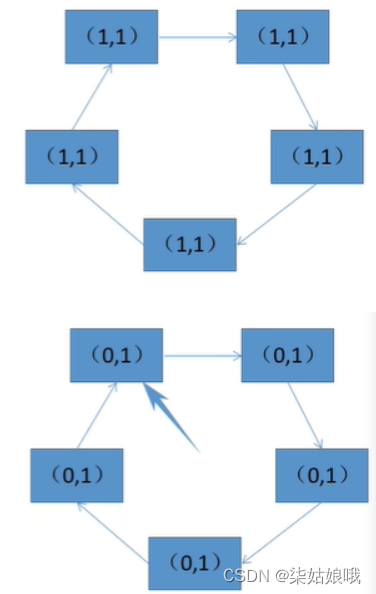

第二轮:若第一轮扫描失败，则重新扫描:查找第一个(0,1）的帧用于替换。本轮将所有扫描过的帧访问位设为0

第三轮:若第二轮扫描失败，则重新扫描，查找第一个(0,0）的帧用于替换。本轮扫描不修改任何标志位

第四轮:若第三轮扫描失败，则重新扫描，查找第一个（0,1）的帧用于替换。

由于第二轮已将所有帧的访问位设为0，因此经过第三轮、第四轮扫描一定会有一个帧被选中，因此改进型CLOCK置换算法选择一个淘汰页面最多会进行四轮扫描

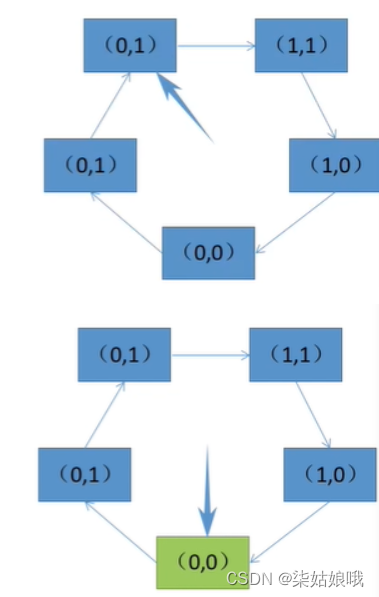

一轮：

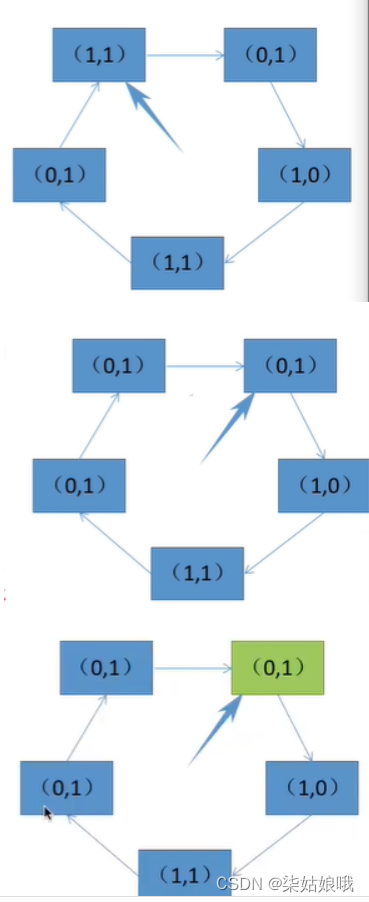

二轮：

三轮：

四轮：

淘汰优先级：

第一优先级:最近没访问,且没修改的页面

第二优先级:最近没访问,但修改过的页面

第三优先级:最近访问过,但没修改的页面

第四优先级:最近访问过,且修改过的页面

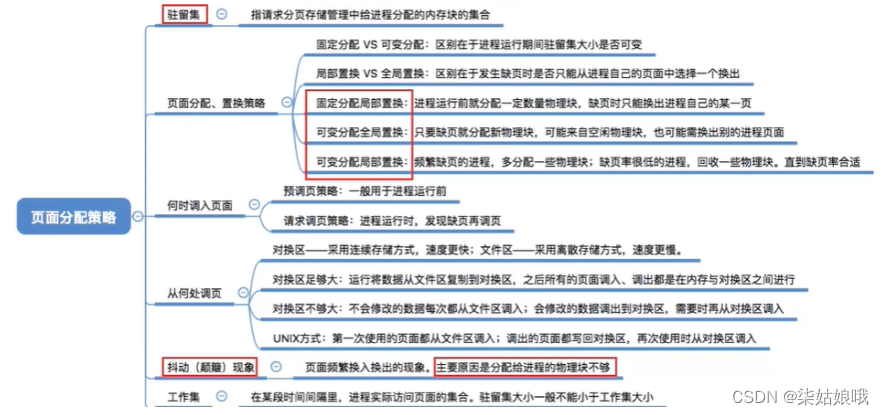

页面分配策略、抖动、工作集

驻留集

驻留集:指请求分页存储管理中给进程分配的物理块的集合。

在采用了虚拟存储技术的系统中，驻留集大小一般小于进程的总大小。

考虑一个极端情况,若某进程共有100个页面,则该进程的驻留集大小为100时进程可以全部放入内存，运行期间不可能再发生缺页。若驻留集大小为1，则进程运行期间必定会极频繁地缺页

若驻留集太小，会导致缺页频繁，系统要花大量的时间来处理缺页，实际用于进程推进的时间很少;驻留集太大，又会导致多道程序并发度下降，资源利用率降低。所以应该选择一个合适的驻留集大小。

固定分配:操作系统为每个进程分配一组固定数目的物理块，在进程运行期间不再改变。即，驻留集大小不变

可变分配:先为每个进程分配一定数目的物理块，在进程运行期间，可根据情况做适当的增加或减少。即，驻留集大小可变

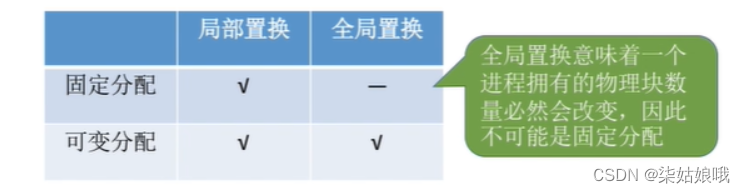

局部置换:发生缺页时只能选进程自己的物理块进行置换。

全局置换:可以将操作系统保留的空闲物理块分配给缺页进程，也可以将别的进程持有的物理块置换到外存，再分配给缺页进程。

页面分配、置换策略

固定分配局部置换

固定分配局部置换:系统为每个进程分配一定数量的物理块，在整个运行期间都不改变。若进程在运行中发生缺页，则只能从该进程在内存中的页面中选出一页换出，然后再调入需要的页面。这种策略的缺点是:很难在刚开始就确定应为每个进程分配多少个物理块才算合理。(采用这种策略的系统可以根据进程大小、优先级、或是根据程序员给出的参数来确定为一个进程分配的内存块数)

可变分配全局置换

可变分配全局置换:刚开始会为每个进程分配一定数量的物理块。操作系统会保持一个空闲物理块队列。当某进程发生缺页时，从空闲物理块中取出一块分配给该进程;若已无空闲物理块，则可选择一个未锁定（系统会锁定一些页面，这些页面中的内容不能置换出外存（如:重要的内核数据可以设为“锁定”)）的页面换出外存，再将该物理块分配给缺页的进程。采用这种策略时，只要某进程发生缺页，都将获得新的物理块，仅当空闲物理块用完时，系统才选择一个未锁定的页面调出。被选择调出的页可能是系统中任何一个进程中的页，因此这个被选中的进程拥有的物理块会减少，缺页率会增加。

可变分配局部置换

可变分配局部置换:刚开始会为每个进程分配一定数量的物理块。当某进程发生缺页时，只允许从该进程自己的物理块中选出一个进行换出外存。如果进程在运行中频繁地缺页，系统会为该进程多分配几个物理块，直至该进程缺页率趋势适当程度;反之，如果进程在运行中缺页率特别低，则可适当减少分配给该进程的物理块。

可变分配全局置换:只要缺页就给分配新物理块
可变分配局部置换:要根据发生缺页的频率来动态地增加或减少进程的物理块

调入页面的时机

预调页策略:根据局部性原理（主要指空间局部性，即:如果当前访问了某个内存单元,在之后很有可能会接着访问与其相邻的那些内存单元。），一次调入若干个相邻的页面可能比一次调入一个页面更高效。但如果提前调入的页面中大多数都没被访问过，则又是低效的。因此可以预测不久之后可能访问到的页面，将它们预先调入内存，但目前预测成功率只有50%左右。故这种策略主要用于进程的首次调入（运行前调入），由程序员指出应该先调入哪些部分。

请求调页策略:进程在运行期间发现缺页时才将所缺页面调入内存。（运行时调入）由这种策略调入的页面一定会被访问到，但由于每次只能调入一页，而每次调页都要磁盘I/O操作，因此I/O开销较大。

从何处调页

系统拥有足够的对换区空间:页面的调入、调出都是在内存与对换区之间进行，这样可以保证页面的调入、调出速度很快。在进程运行前，需将进程相关的数据从文件区复制到对换区。

系统缺少足够的对换区空间:凡是不会被修改的数据都直接从文件区调入，由于这些页面不会被修改，因此换出时不必写回磁盘，下次需要时再从文件区调入即可。对于可能被修改的部分，换出时需写回磁盘对换区，下次需要时再从对换区调入。

UNIX方式:运行之前进程有关的数据全部放在文件区，故未使用过的页面，都可从文件区调入。若被使用过的页面需要换出，则写回对换区，下次需要时从对换区调入。

抖动(颠簸)现象

刚刚换出的页面马上又要换入内存，刚刚换入的页面马上又要换出外存，这种频繁的页面调度行为称为抖动，或颠簸。产生抖动的主要原因是进程频繁访问的页面数目高于可用的物理块数**（分配给进程的物理块不够)**

为进程分配的物理块太少，会使进程发生抖动现象。为进程分配的物理块太多,又会降低系统整体的并发度，降低某些资源的利用率

为了研究为应该为每个进程分配多少个物理块，Denning 提出了进程“工作集” 的概念

工作集

驻留集:指请求分页存储管理中给进程分配的内存块的集合。工作集:指在某段时间间隔里，进程实际访问页面的集合。

操作系统会根据“窗口尺寸”来算出工作集。例:

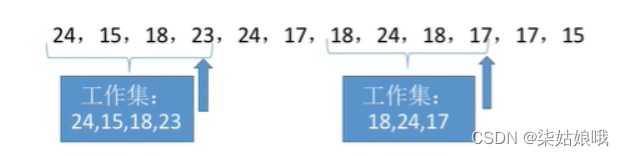

某进程的页面访问序列如下，窗口尺寸为4，各时刻的工作集为?

工作集大小可能小于窗口尺寸，实际应用中，操作系统可以统计进程的工作集大小，根据工作集大小给进程分配若干内存块。如:窗口尺寸为5，经过一段时间的监测发现某进程的工作集最大为3，那么说明该进程有很好的局部性，可以给这个进程分配3个以上的内存块即可满足进程的运行需要。

一般来说，驻留集大小不能小于工作集大小，否则进程运行过程中将频繁缺页。

拓展:基于局部性原理可知，进程在一段时间内访问的页面与不久之后会访问的页面是有相关性的。因此，可以根据进程近期访问的页面集合(工作集）来设计一种页面置换算法――选择一个不在工作集中的页面进行淘汰。

从文件区复制到对换区。

[外链图片转存中…(img-cX8jB10K-1652719946016)]

系统缺少足够的对换区空间:凡是不会被修改的数据都直接从文件区调入，由于这些页面不会被修改，因此换出时不必写回磁盘，下次需要时再从文件区调入即可。对于可能被修改的部分，换出时需写回磁盘对换区，下次需要时再从对换区调入。

[外链图片转存中…(img-upPPPPp9-1652719946017)]

UNIX方式:运行之前进程有关的数据全部放在文件区，故未使用过的页面，都可从文件区调入。若被使用过的页面需要换出，则写回对换区，下次需要时从对换区调入。

[外链图片转存中…(img-tNbJgSOb-1652719946017)]

抖动(颠簸)现象

刚刚换出的页面马上又要换入内存，刚刚换入的页面马上又要换出外存，这种频繁的页面调度行为称为抖动，或颠簸。产生抖动的主要原因是进程频繁访问的页面数目高于可用的物理块数**（分配给进程的物理块不够)**

为进程分配的物理块太少，会使进程发生抖动现象。为进程分配的物理块太多,又会降低系统整体的并发度，降低某些资源的利用率

为了研究为应该为每个进程分配多少个物理块，Denning 提出了进程“工作集” 的概念

工作集

驻留集:指请求分页存储管理中给进程分配的内存块的集合。工作集:指在某段时间间隔里，进程实际访问页面的集合。

操作系统会根据“窗口尺寸”来算出工作集。例:
某进程的页面访问序列如下，窗口尺寸为4，各时刻的工作集为?

[外链图片转存中…(img-41DaCDaN-1652719946017)]

工作集大小可能小于窗口尺寸，实际应用中，操作系统可以统计进程的工作集大小，根据工作集大小给进程分配若干内存块。如:窗口尺寸为5，经过一段时间的监测发现某进程的工作集最大为3，那么说明该进程有很好的局部性，可以给这个进程分配3个以上的内存块即可满足进程的运行需要。

一般来说，驻留集大小不能小于工作集大小，否则进程运行过程中将频繁缺页。

拓展:基于局部性原理可知，进程在一段时间内访问的页面与不久之后会访问的页面是有相关性的。因此，可以根据进程近期访问的页面集合(工作集）来设计一种页面置换算法――选择一个不在工作集中的页面进行淘汰。
