共阴、共阳数码管的详解

数码管

数码管按段数可分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极 管单元，也就是多一个小数点（ DP），这个小数点可以更精确的表示数码管想 要显示的内容；按能显示多少个（8）可分为 1 位、 2位、 3 位、 4 位、 5 位、 6 位、7 位等数码管。按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。

共阴数码管

共阴数码管：指将所有发光二极管的阴极接到一起形成公共阴 极(COM)的数码管，共阴数码管在应用时应将公共极 COM 接到地线 GND 上，当 某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极 为低电平时，相应字段就不亮。

0-F的编码表

unsigned char code smgduan[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
	                            0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

共阳数码管

共阳数码管：将所有发光二极管的阳极接到一起形成公共阳极(COM) 的数码管，共阳数码管在应用时应将公共极 COM 接到+5V，当某一字段发光二 极管的阴极为低电平时，相应字段就点亮， 当某一字段的阴极为高电平时， 相 应字段就不亮。

0-F的编码表

unsigned char code smgduan[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92,0x82,0xf8,
                               0x80, 0x90, 0x88, 0x83, 0xc6, 0xa1, 0x86, 0x8e};

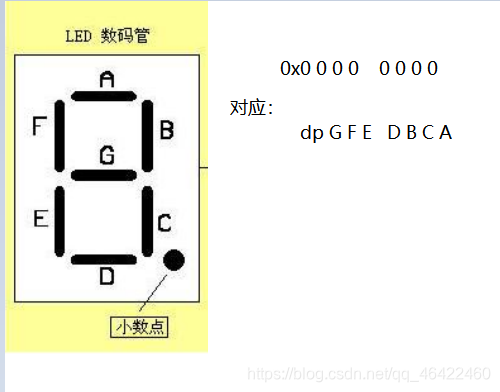

编码表原理

一般共阳极数码管更为常用，为什么呢？

这是因为数码管的非公共端往往接在 IC 芯片的 I/O 上，而 IC 芯片的驱动能力往往是比较小的，如果采用共阴极 数码管，它的驱动端在非公共端， 就有可能受限于 IC 芯片输出电流不够而显示 昏暗，要外加上拉电阻或者是增加三极管加大驱动能力。但是 IC 芯片的灌电流， 即输入电流范围比较大。所以使用共阳极数码管的好处是：将驱动数码管的工作 交到公共端（一般接驱动电源），加大驱动电源的功率自然要比加大 IC 芯片 I/O 口的驱动电流简单许多。另一方面，这样也能减轻主芯片的负担。
