H3CNE-RS 初级网络工程的STP（生成树协议）的简单配置实验

---

准备阶段

技术背景

由于为了保障网络单链路的可靠性便希望多增加一条线路作为备份，而环形网络必然会造成广播风暴，如果手动关闭多余链路必然会造成恢复不及时的现象。故产生了STP协议技术。

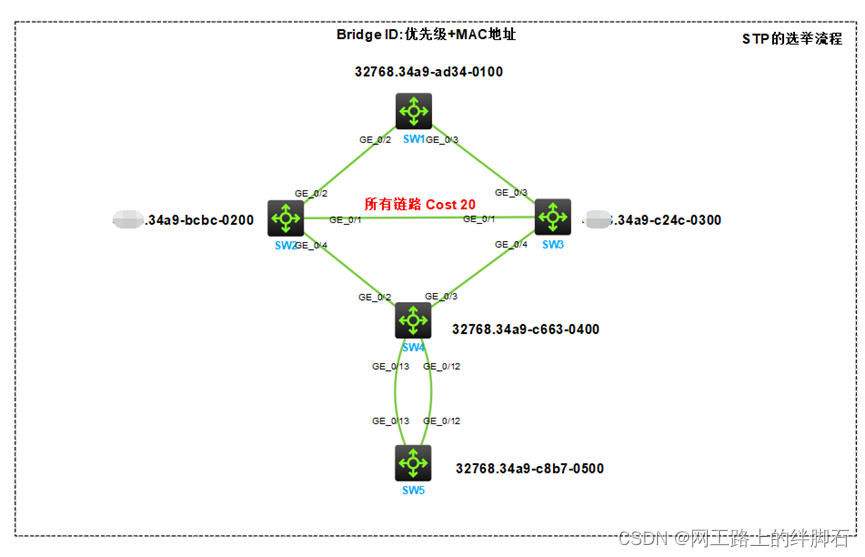

实验拓扑

如上拓扑所示，在初始配置下:

默认设备桥ID的优先级为32768，SW1的mac地址最小，则SW1将竞选为Root Bridge
默认设备端口ID的优先级为128，SW5的g0/12会被竞选为Root port
默认所有设备的链路开销为1

组网需求

1. 通过调整桥ID使得SW2竞选为Root Bridge
2. 将所有链路的Cost值调整为20
3. 通过调整端口ID使得SW5的g0/13接口为Root port
4. SW5设备的g0/1-g0/10接口用于连接PC，开启边缘端口，加快状态迁移

配置流程

修改设备名称

SW1:

#切换到系统视图
<H3C>system-view
#修改设备名称为SW1
[H3C]hostname SW1

SW2:

# 切换到系统视图
<H3C>system-view
#修改设备名称为SW2
[H3C]hostname SW2

SW3:

#切换到系统视图
<H3C>system-view
#修改设备名称为SW3
[H3C]hostname SW3

SW4:

#切换到系统视图
<H3C>system-view
#修改设备名称为SW4
[H3C]hostname SW4

SW5:

#切换到系统视图
<H3C>system-view
#修改设备名称为SW5
[H3C]hostname SW5

STP配置

SW1:

#开启STP协议（H3C V7设备默认打开）
[SW1]stp global  enable
#设置生成树协议为STP模式（H3C V7设备默认MSTP模式）
[SW1]stp mode stp
#进入接口视图同时管理多个接口
[SW1]int ran g1/0/2 g1/0/3
#修改当前接口是生成树协议接口链路开销为20
[SW1-if-range]stp cost 20

SW2:

#开启STP协议（H3C V7设备默认打开）
[SW2]stp global  enable
#设置生成树协议为STP模式（H3C V7设备默认MSTP模式）
[SW2]stp mode stp
#设置当前桥优先级
[SW2]stp priority 4096
#进入接口视图同时管理多个接口
[SW2]int ran g1/0/1 g1/0/2 g1/0/4
#修改当前接口是生成树协议接口链路开销为20
[SW2-if-range]stp cost 20

SW3:

#开启STP协议（H3C V7设备默认打开）
[SW3]stp global  enable
#设置生成树协议为STP模式（H3C V7设备默认MSTP模式）
[SW3]stp mode stp
#设置当前桥优先级
[SW3]stp priority 4096
#进入接口视图同时管理多个接口
[SW3]int ran g1/0/1 g1/0/3 g1/0/4
#修改当前接口是生成树协议接口链路开销为20
[SW3-if-range]stp cost 20

SW4:

#开启STP协议（H3C V7设备默认打开）
[SW4]stp global  enable
#设置生成树协议为STP模式（H3C V7设备默认MSTP模式）
[SW4]stp mode stp
#进入接口视图同时管理多个接口
[SW4]int ran g1/0/2 g1/0/3 g1/0/12 g1/0/13
#修改当前接口是生成树协议接口链路开销为20
[SW4-if-range]stp cost 20
#进入接口视图
[SW4-if-range]int g1/0/13
#设置当前端口优先级
[SW4-GigabitEthernet1/0/13]stp port priority 64

SW5:

#开启STP协议（H3C V7设备默认打开）
[SW5]stp global  enable
#设置生成树协议为STP模式（H3C V7设备默认MSTP模式）
[SW5]stp mode stp
#进入接口视图同时管理多个接口
[SW5-if-range]int ran g1/0/1 to g1/0/10
#设置当前端口为边缘端口（使得终端快速上线）
[SW5-if-range]stp edged-port

验证

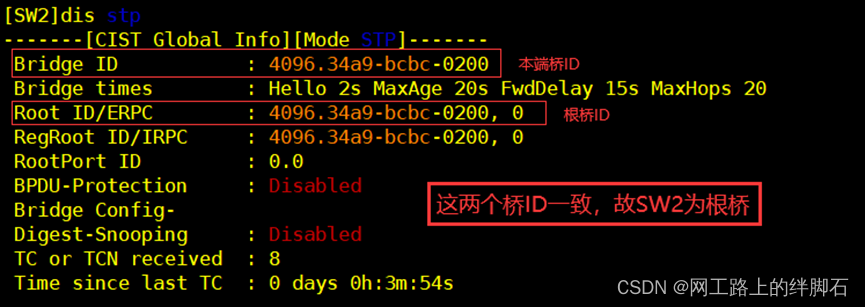

根桥确认：

#显示生成树的状态和统计信息
<h3c>display stp

端口角色

#查看STP状态信息,包括根桥、端口状态等
<h3c>display stp brief

SW1：

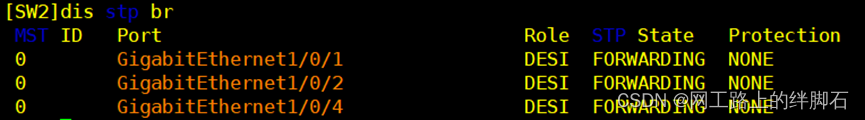

SW2：

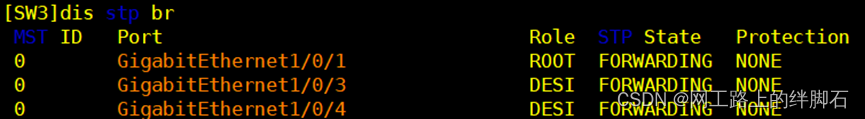

SW3：

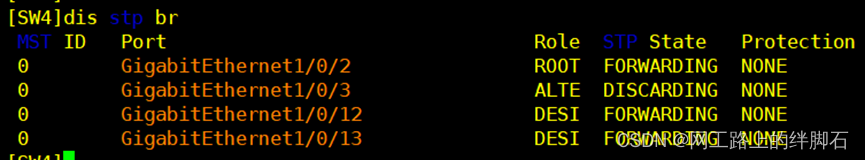

SW4

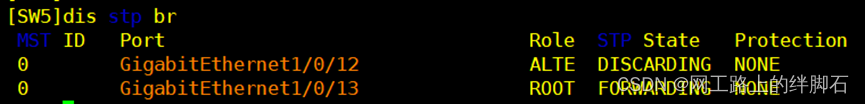

SW5：

小结

以上就是H3CNE-Rs 初级网络工程所学习的生成树协议基本配置

---
