TEncRCPic帧级别码率控制

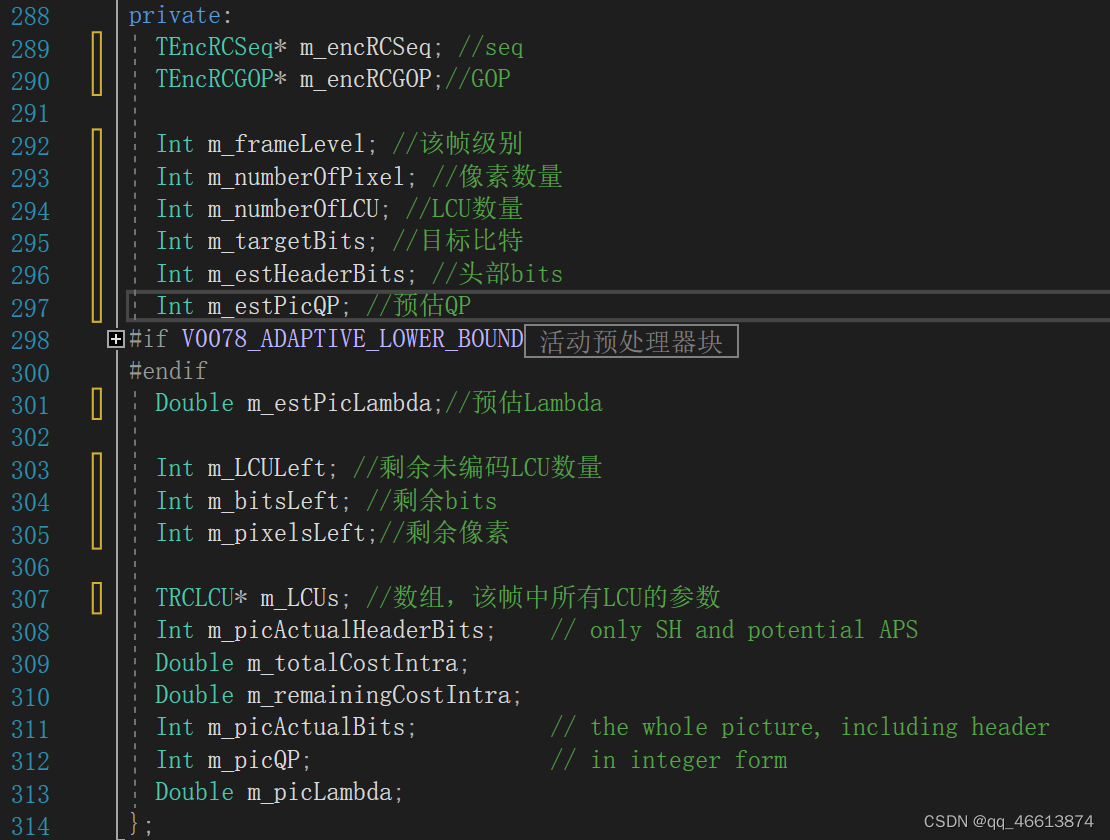

先开看成员属性

补充：m_totalCostIntra是指该帧（I帧）的帧内所有LCU的代价总和，即该帧的复杂度（SATD),该值通过TEncSlice::calCostSliceI函数计算，同时LCU的m_costIntra参数也在该函数中赋值

m_remainingCostIntra是指该帧（I帧）的帧内所有还未编码LCU的代价总和，在getLCUInitTargetBits函数中将m_remainingCostIntra赋值为m_totalCostIntra

m_LCUs是一个数组，结构体TRLCU记录该帧中所有LCU的参数

struct TRCLCU
{
  Int m_actualBits; //LCU实际比特
  Int m_QP;     // QP of skip mode is set to g_RCInvalidQPValue
  Int m_targetBits;//LCU的目标比特
  Double m_lambda;
  Double m_bitWeight; //根该LCU的根据BU分配的bits，m_targetBits由该参数进行修正,但非I帧修正才用这个
  Int m_numberOfPixel;//像素总量
  Double m_costIntra; //I帧该LCU编码的代价，I帧修正用这个
  Int m_targetBitsLeft;//包括该LCU在内和之后的LCU编码需要的总bits,在getLCUInitTargetBits函数中进行初始化
};

构造函数和析构函数还是初始化为0

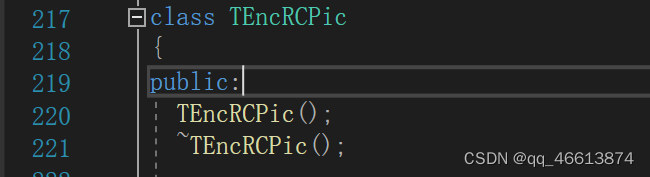

再开看create函数

Void create( TEncRCSeq* encRCSeq, TEncRCGOP* encRCGOP, Int frameLevel, list<TEncRCPic*>& listPreviousPictures );

传参有个frameLevel，这个是帧级别，是在TEncRateCtrl的init函数中进行了指定

Void TEncRateCtrl::initRCPic( Int frameLevel )
{
  m_encRCPic = new TEncRCPic;
  m_encRCPic->create( m_encRCSeq, m_encRCGOP, frameLevel, m_listRCPictures );
}

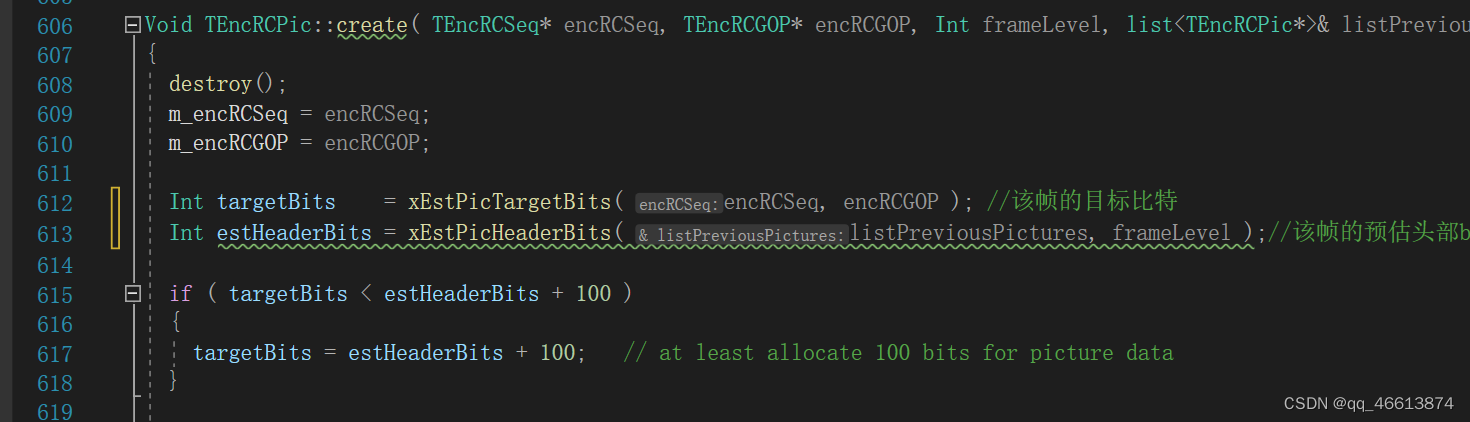

xEstPicTargetBits是计算该帧的目标比特，xEstPicHeaderBits是该帧的预估头部bits，后面介绍

// at least allocate 100 bits for picture data，每帧至少分配100bits

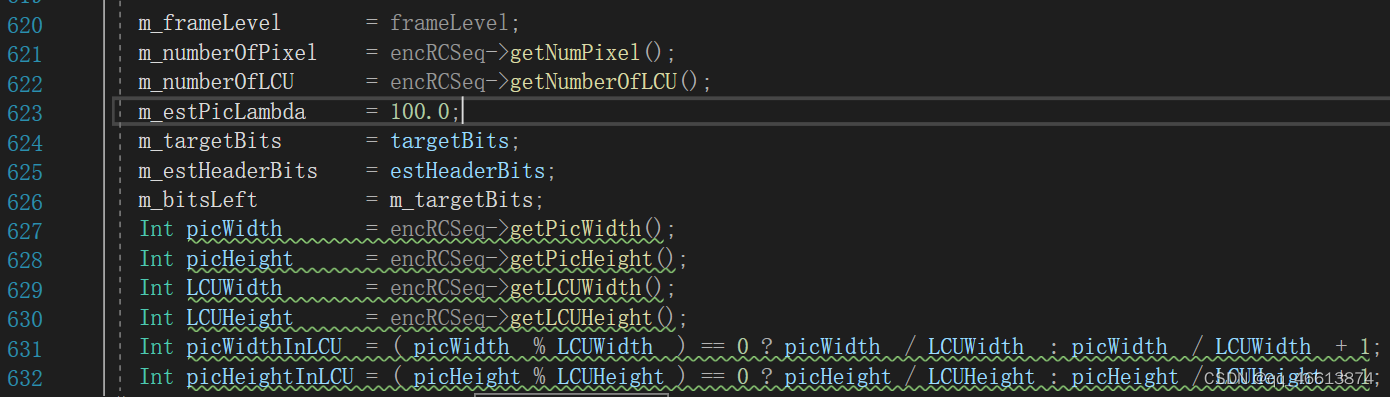

从encRCSeq获取一些参数赋值给该类的成员属性

picWidthInLCU和picHeightInLCU是计算宽和高的LCU数量

注意，这里的剩余bit要减去m_estHeaderBits

m_bitsLeft -= m_estHeaderBits;

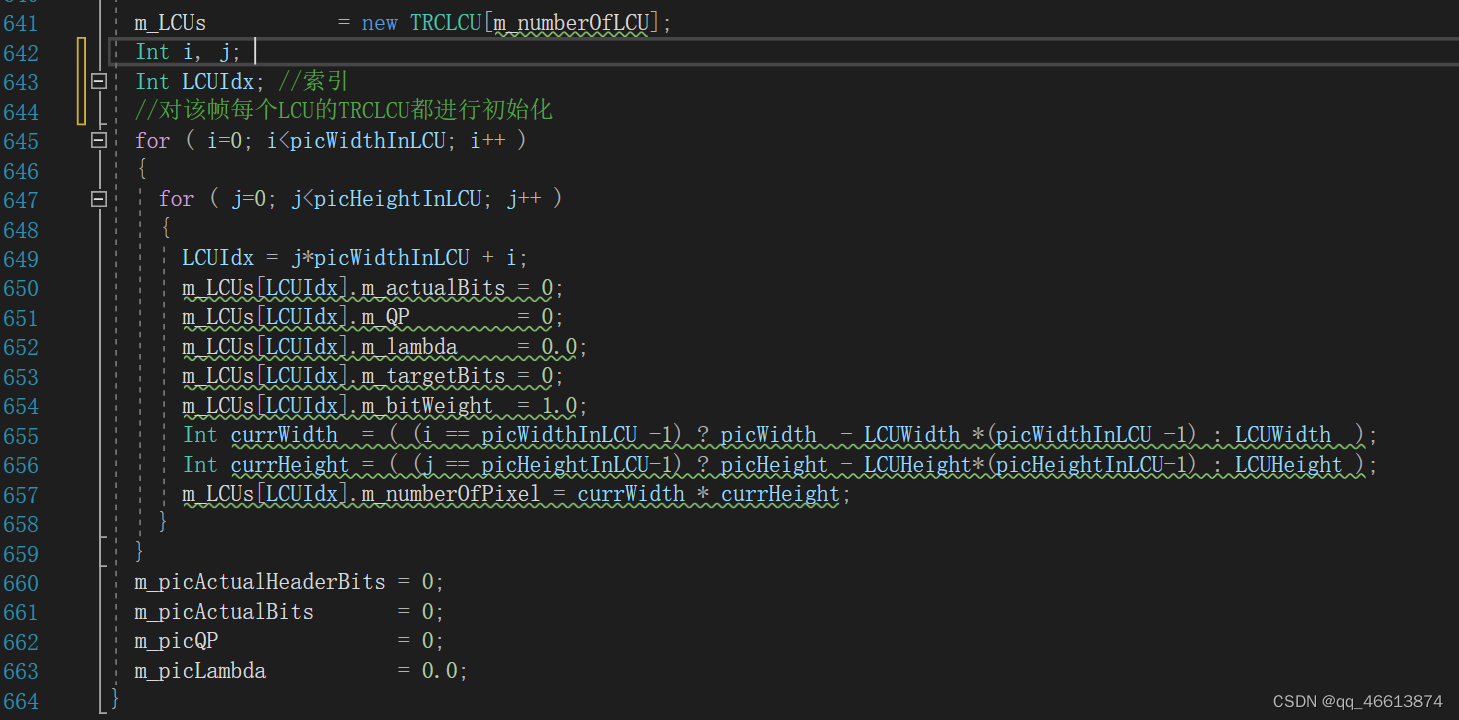

这里同时对LCU的所有参数进行了初始化

currWidth和currHeight是因为最右边和最小的LCU不一定是最大LCU，即64X64，计算一下该LCU的像素总量。

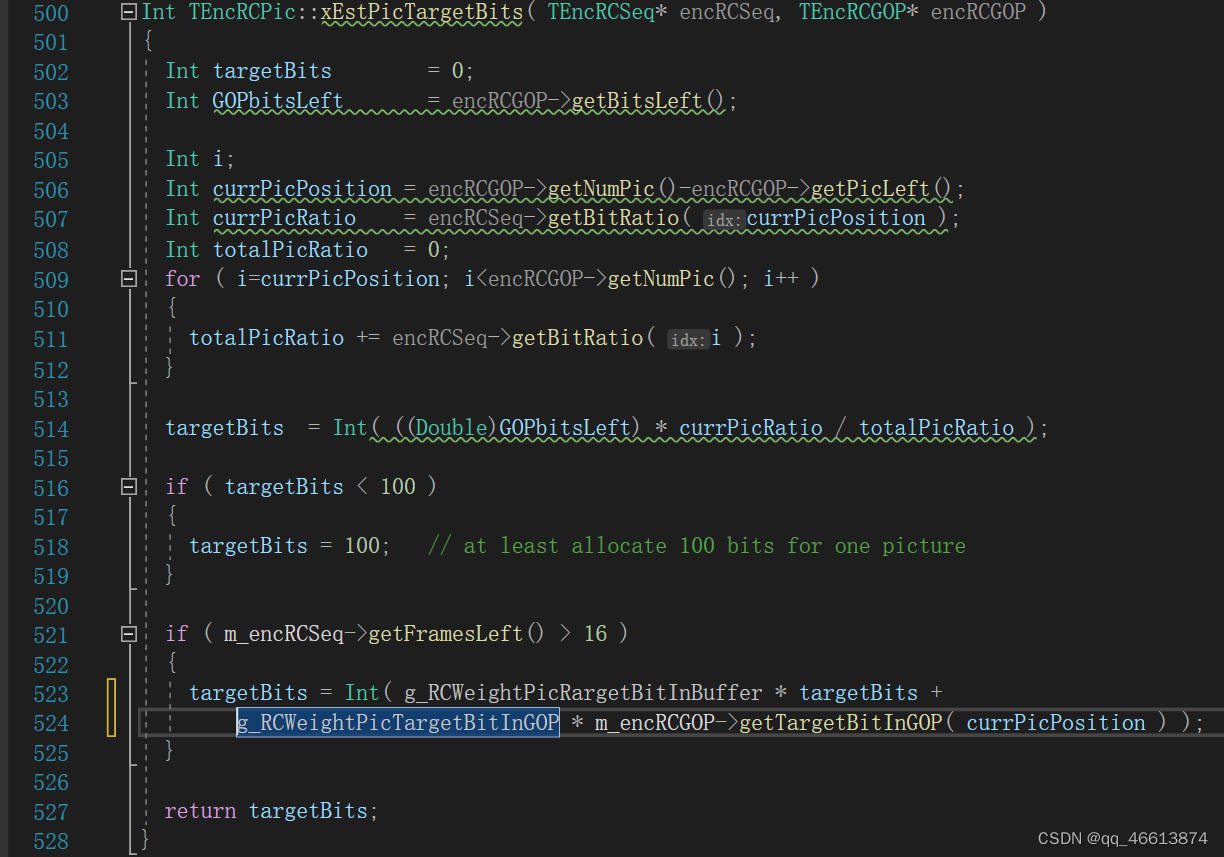

xEstPicTargetBits

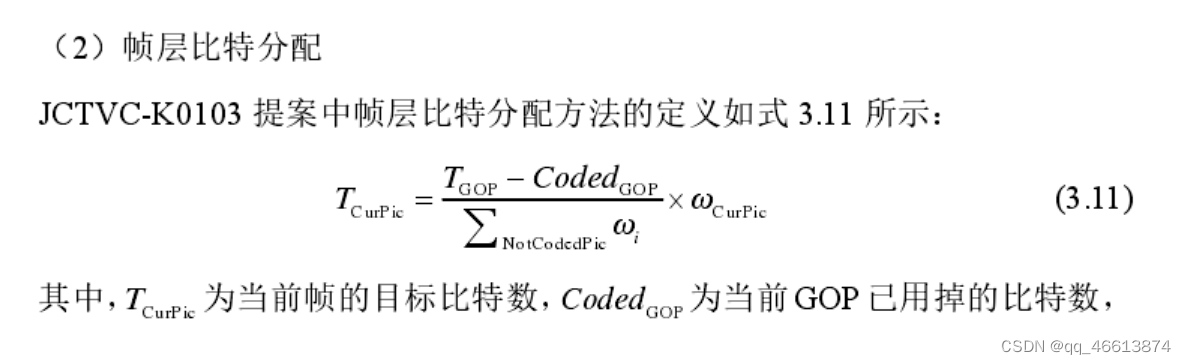

xEstPicTargetBits函数，计算该帧的目标bits，对视频序列中剩余的帧数大于16时，对分配为当前帧的目标比特数进行调整。

算法原理

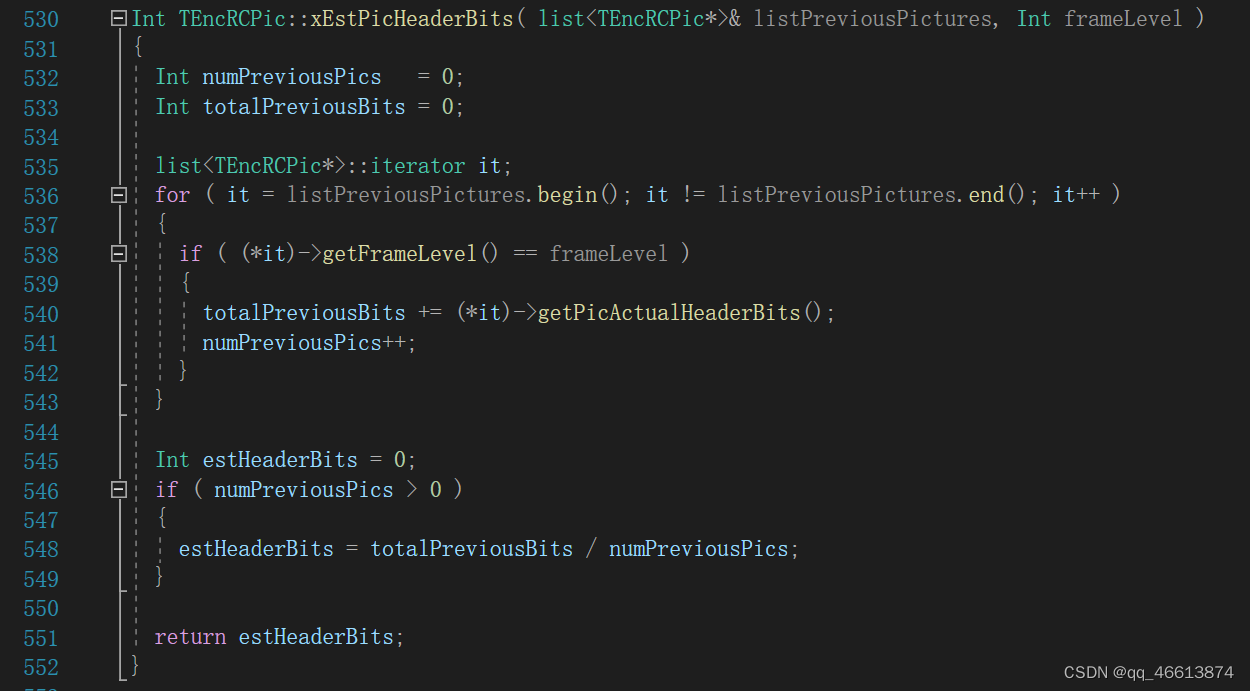

xEstPicHeaderBits函数，计算预估头bits

记录和当前帧处于同一level的帧有多少，以及它们的头信息花费的真正的比特数之和，求平均值。

getRefineBitsForIntra

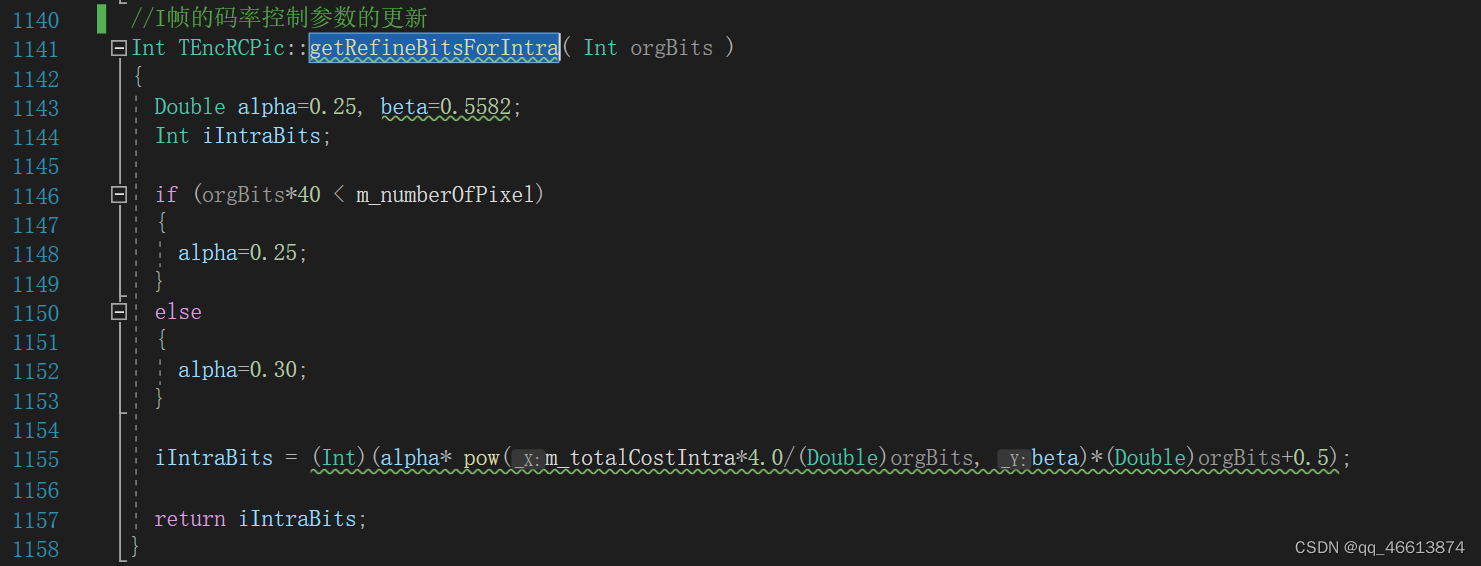

在create函数中通过xEstPicTargetBits函数获取了该帧的目标比特，但对于I帧编码形式，在计算I帧目标比特时需要进行修正，先调用calCostSliceI函数计算I帧的SATD复杂度，即m_totalCostIntra。再调用getLeftAverageBits获取该序列平均帧比特（对于IPPP编码来说就是该视频的平均比特），然后调用getRefineBitsForIntra，传参就是平均比特进行修正，获得该I帧真正的目标比特。调用setTargetBits设置该I帧真正的比特。

留个疑问，那计算I帧的目标比特还有什么意义吗？反正都要修正？修正也没有用到I帧通过xEstPicTargetBits计算得到的目标比特

 else if ( frameLevel == 0 )   // intra case, but use the model
      {
        m_pcSliceEncoder->calCostSliceI(pcPic); // TODO: This only analyses the first slice segment - what about the others?

        if ( m_pcCfg->getIntraPeriod() != 1 )   // do not refine allocated bits for all intra case
        {
          Int bits = m_pcRateCtrl->getRCSeq()->getLeftAverageBits();
          bits = m_pcRateCtrl->getRCPic()->getRefineBitsForIntra( bits );
...
...
 m_pcRateCtrl->getRCPic()->setTargetBits( bits );

这是HM16.9中的I帧目标比特修正，之前的版本是

bpp	bpp>0.2	0.2≥bpp>0.1	其他
修正Rtarget	5XRtarget	7XRtarget	10XRtarget

calCostSliceI函数

for( UInt ctuTsAddr = startCtuTsAddr, ctuRsAddr = pcPic->getPicSym()->getCtuTsToRsAddrMap( startCtuTsAddr);
       ctuTsAddr < boundingCtuTsAddr;
       ctuRsAddr = pcPic->getPicSym()->getCtuTsToRsAddrMap(++ctuTsAddr) )
  {
    // initialize CU encoder
    TComDataCU* pCtu = pcPic->getCtu( ctuRsAddr );
    pCtu->initCtu( pcPic, ctuRsAddr );

    Int height  = min( sps.getMaxCUHeight(),sps.getPicHeightInLumaSamples() - ctuRsAddr / pcPic->getFrameWidthInCtus() * sps.getMaxCUHeight() );
    Int width   = min( sps.getMaxCUWidth(), sps.getPicWidthInLumaSamples()  - ctuRsAddr % pcPic->getFrameWidthInCtus() * sps.getMaxCUWidth() );

    Int iSumHad = m_pcCuEncoder->updateCtuDataISlice(pCtu, width, height);

    (m_pcRateCtrl->getRCPic()->getLCU(ctuRsAddr)).m_costIntra=(iSumHad+offset)>>shift;
    iSumHadSlice += (m_pcRateCtrl->getRCPic()->getLCU(ctuRsAddr)).m_costIntra;

  }
  m_pcRateCtrl->getRCPic()->setTotalIntraCost(iSumHadSlice);

代码主体部分如上，updateCtuDataISlice函数计算出该LCU的m_costIntra基于哈达玛变换的SATD，然后赋值给该LCU的帧内编码代价m_costIntra，for循环接受把所有LCU的m_costIntra加起来就是该I帧的帧内代价。计算出该帧内代价后就可以通过getRefineBitsForIntra函数计算出I帧修正比特。

estimatePicLambda函数

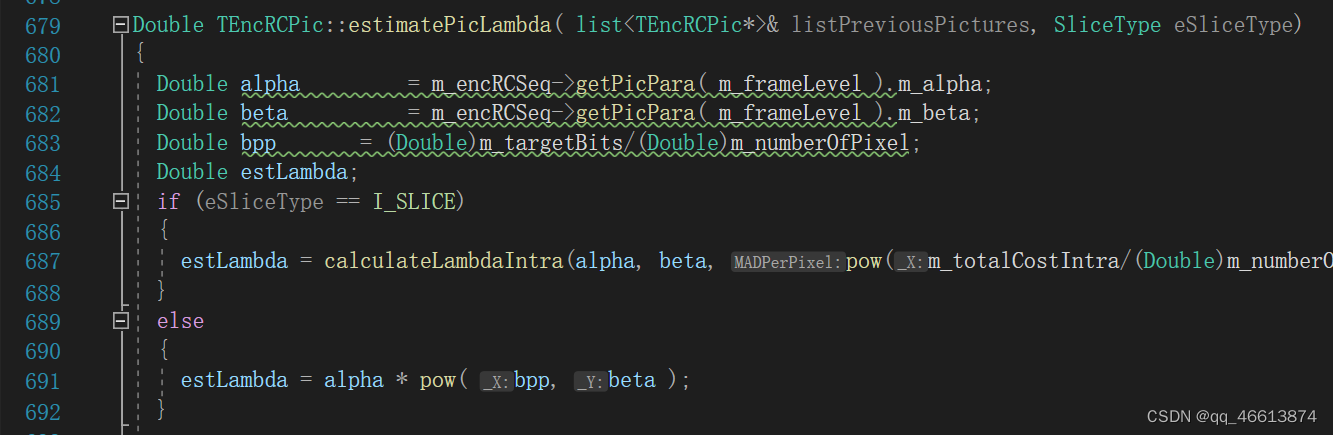

上面已经计算出了I帧和非I帧的目标比特，自然就知道该帧的bpp,调用该函数计算出计算帧的预估lambda，同时这个函数也对一个图像中所有的LCU的码率控制参数进行初始化，后面的代码是先计算帧的Lamda,再估计帧QP

在I帧情况下调用了getLCUInitTargetBits函数，该函数的作用是初始化LCU的m_targetBitsLeft参数，用于后续的I帧LCU层码率分配更新，同时该函数还有一个重要点，就是把上面calCostSliceI函数计算得到的m_totalCostIntra赋值给m_remainingCostIntra

    {  //I帧
        list<TEncRCPic*> listPreviousPicture = m_pcRateCtrl->getPicList();
        m_pcRateCtrl->getRCPic()->getLCUInitTargetBits();
        lambda  = m_pcRateCtrl->getRCPic()->estimatePicLambda( listPreviousPicture, pcSlice->getSliceType());
        sliceQP = m_pcRateCtrl->getRCPic()->estimatePicQP( lambda, listPreviousPicture );
      }
      else    // normal case 非I帧
      {
        list<TEncRCPic*> listPreviousPicture = m_pcRateCtrl->getPicList();
        lambda  = m_pcRateCtrl->getRCPic()->estimatePicLambda( listPreviousPicture, pcSlice->getSliceType());
        sliceQP = m_pcRateCtrl->getRCPic()->estimatePicQP( lambda, listPreviousPicture );
      }

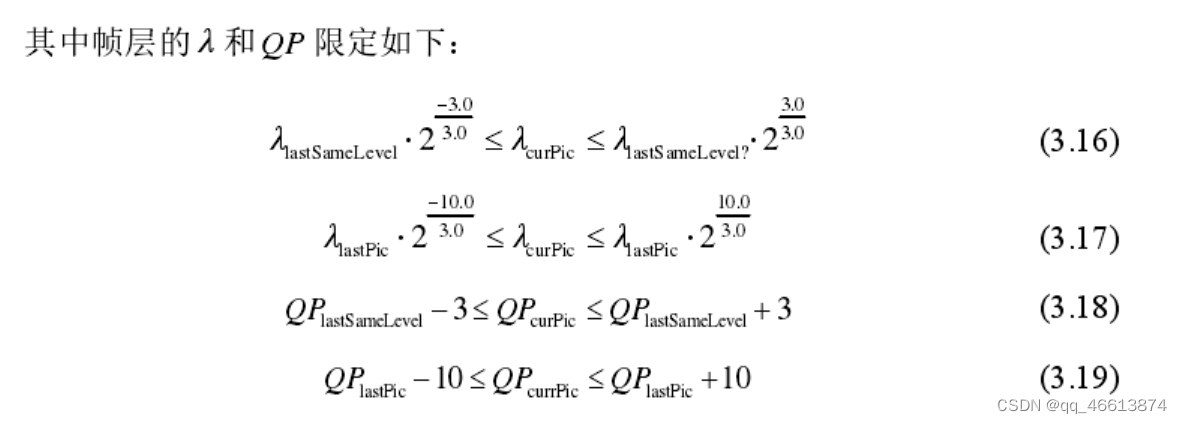

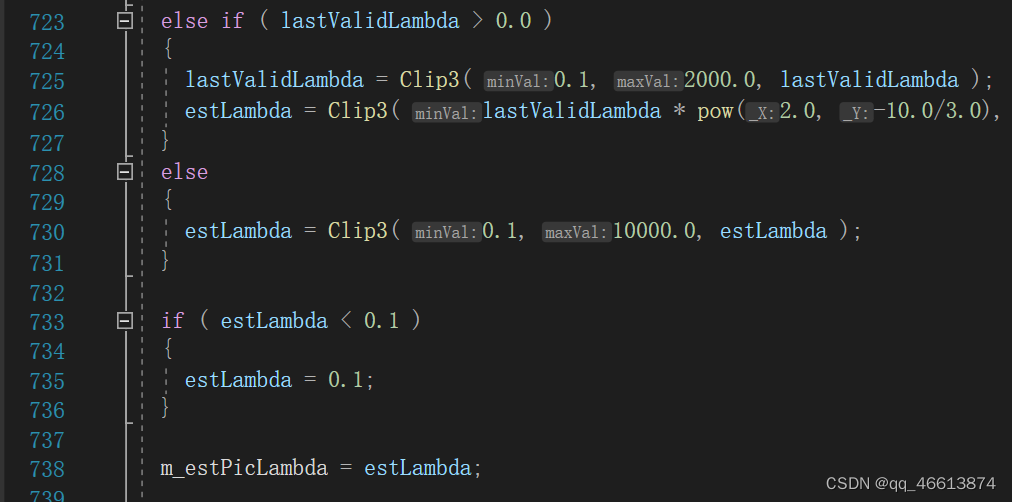

先估计当前帧的lambda，I帧和P帧有不同的估计算法，底下的代码都是为了约束当前帧的lambda

lastLevelLambda记录和当前帧处于同一level的帧的lambda

lastPicLambda记录上一帧的lambda

启用LCU的分层模式，同一个图片层的不同LCU的参数是不同的，所以要遍历整个图像层的所有LCU ，分配不同的参数

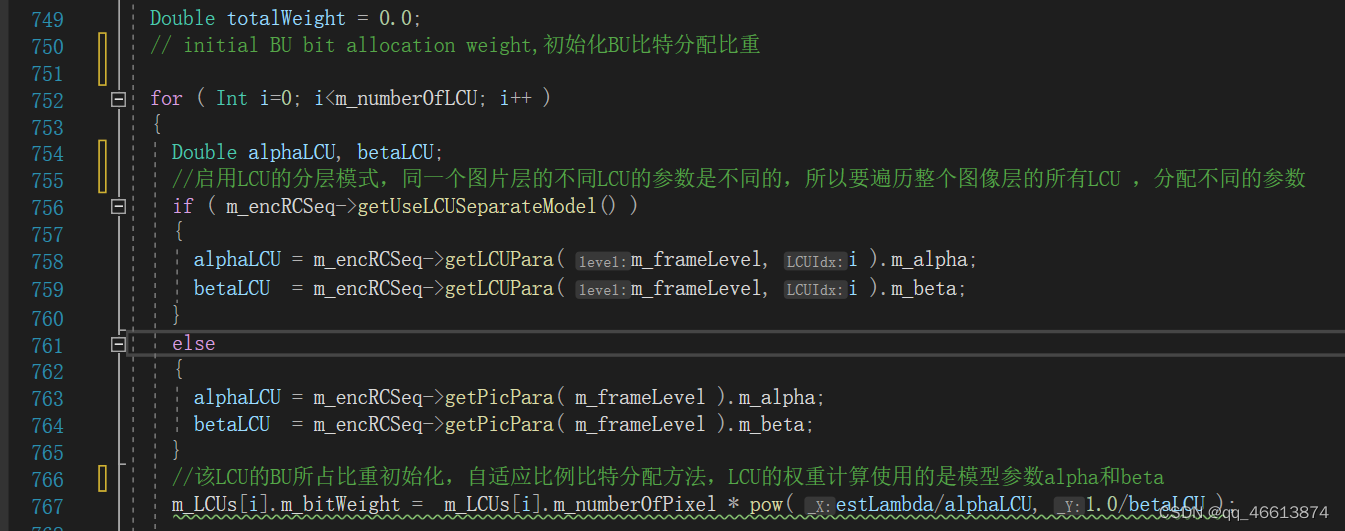

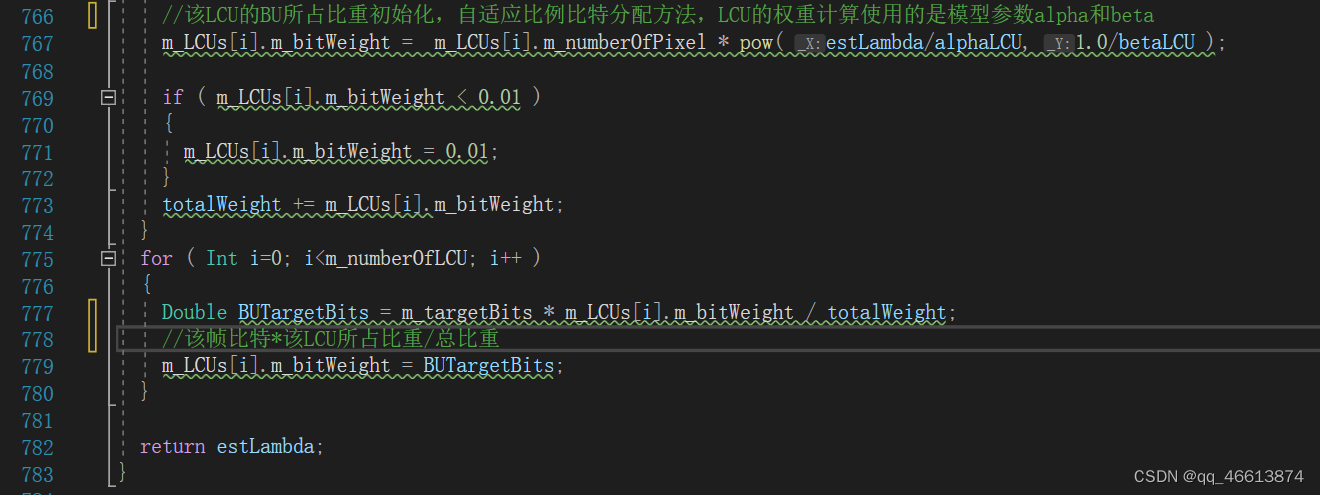

该LCU的BU（基本单元）所占比重初始化，LCU的权重计算使用的是模型参数alpha和beta。

m_bitWeight刚开始是指该LCU的BU比重，后来计算后变成了该LCU根据BU比重所分配的比特，我对m_bitWeight的理解是根据比重计算的每个BU的初始比特，没有考虑该帧内的编码情况。有的BU可能多一点。有的可能少一点，只是一个初始化，并不是该BU的目标比特，后续会在compressSlice函数中调用getLCUTargetBpp进行修正。

BU的比重是

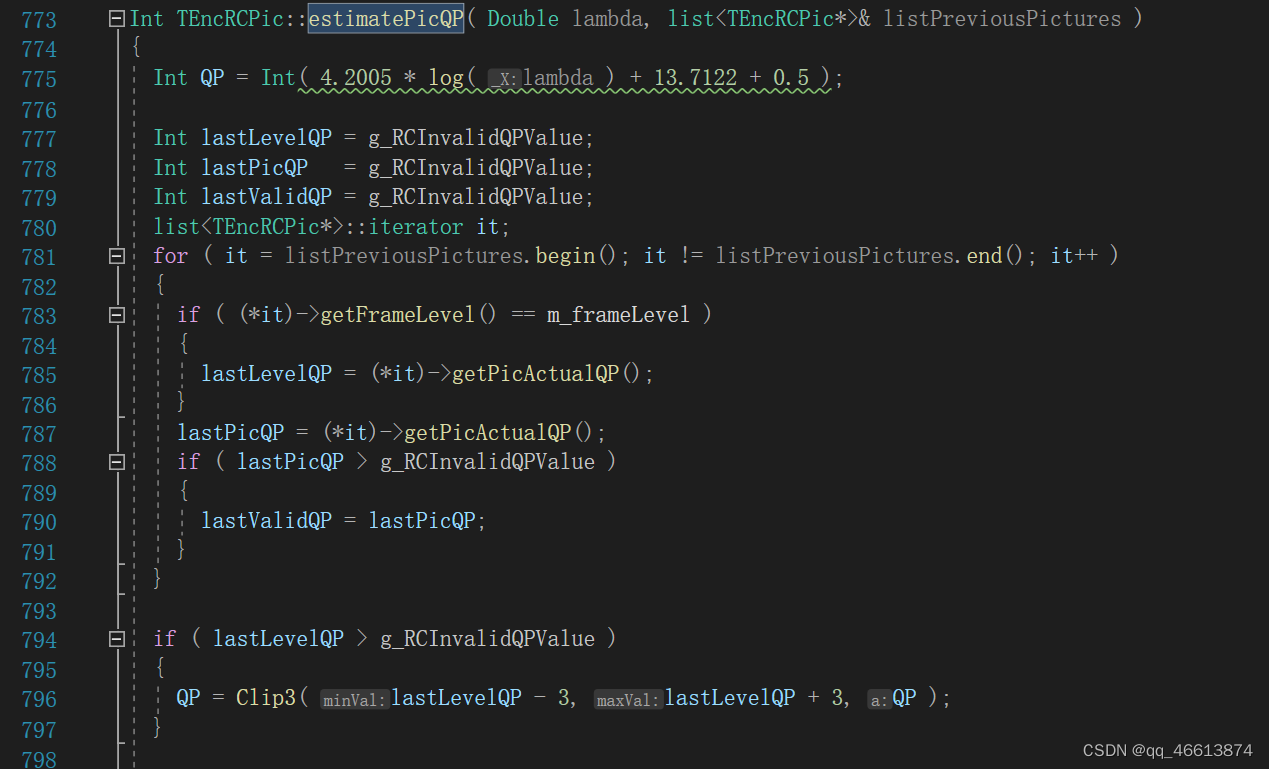

estimatePicQP函数，预估QP，上面已经预估了Lambda

之后的代码同样是对QP的约束

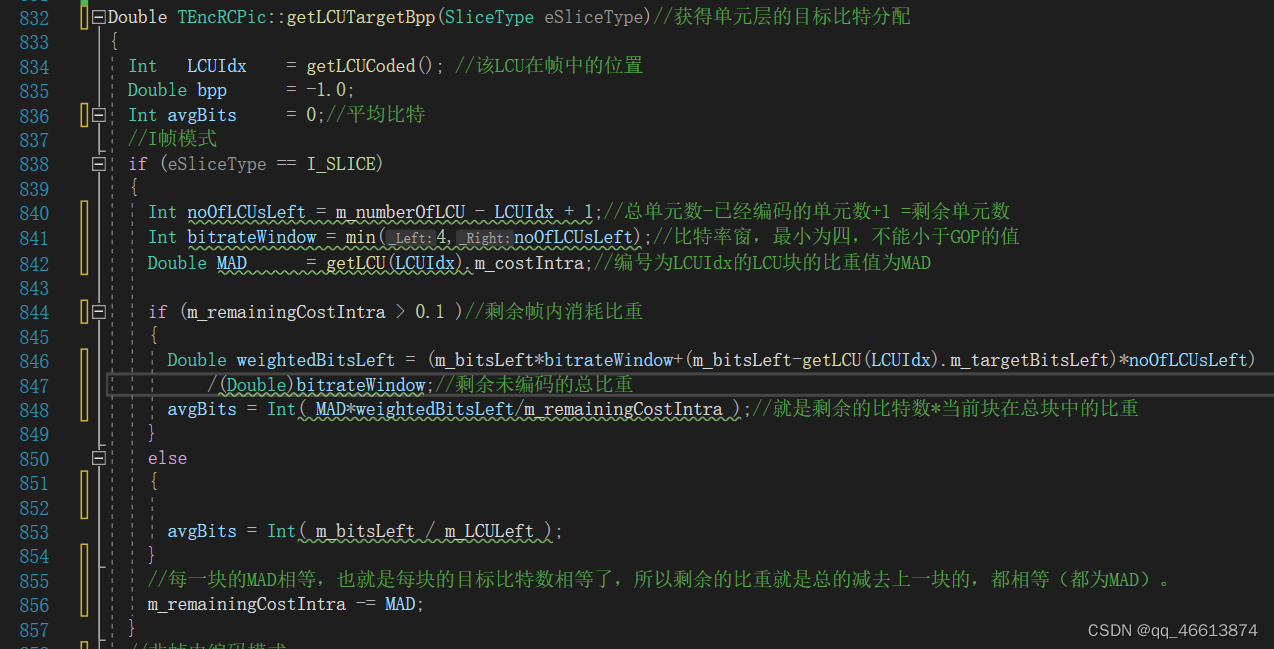

getLCUTargetBpp

xEstPicTargetBits是计算该帧的目标比特，那getLCUTargetBpp就是计算该帧下LCU的目标比特。

但说计算其实也不准确，LCU在estimatePicLambda函数中已经计算了BU的比特，但只是简单的分配，并未考虑编码过程中实际和目标的差距，getLCUTargetBpp我更认为是根据该帧剩余比特、剩余LCU动态调整目标比特的过程。

该函数计算了LCU的目标比特，同时计算LCU的bpp值，通过该bpp得到该CLU的estLambda。

下面这段程序的目的是为了获得LCU层的目标比特数Bpp，那么说先要获得图片层的各单元的总的目标比特数，再除以整个LCU层的总像素数。
分两种情况：I帧和非I帧。
（1）当为I帧时，考虑getLCU(LCUIdx).m_costIntra这个变量，他是表征各索引LCU块的costIntra（我的理解是帧内比重的意思），
在帧内又有两种情况，剩余的总的costIntra>0.1时，就要考虑各个LCU块的比重，并根据比重对各个LCU块分配比特。当剩余的比重小于0.1时，就对
剩余的块平均分配剩余的比特数。
（2）当为非I帧时，使用bitWeight表示各个LCU块的比重（这里bitWeight其实是根据BU分配的比特），求出各个块的分配到的比特数avgBits 。
两种情况的Bpp都是通过下面的公式求得：bpp = ( Double )avgBits/( Double )m_LCUs[ LCUIdx ].m_numberOfPixel;

Int LCUIdx = getLCUCoded() = m_numberOfLCU - m_LCULeft

总LCU数量 – 未编码的LCU数量 = 已经编码的LCU数量 =正在编码的LCU的索引

先看看I帧情况

Int noOfLCUsLeft = m_numberOfLCU - LCUIdx + 1;

noOfLCUsLeft=总LCU数量-已经编码的LCU数量+1 = 未编码LCU+1

Int bitrateWindow = min(4,noOfLCUsLeft);//比特率窗口，4和noOfLCUsLeft取最小

Double MAD = getLCU(LCUIdx).m_costIntra;//编号为LCUIdx的LCU块的比重值为MAD

if (m_remainingCostIntra > 0.1 )//帧内未编码LCU占总比重

{

Double weightedBitsLeft =(m_bitsLeft*bitrateWindow+(m_bitsLeft-getLCU(LCUIdx).m_targetBitsLeft)*noOfLCUsLeft)/(Double)bitrateWindow;

//weightedBitsLeft其实是修正后的剩余比特，简化一下该等式

weightedBitsLeft=

m_bitsLeft(m_bitsLeftgetLCU(LCUIdx).m_targetBitsLeft)*noOfLCUsLeft)/(Double)bitrateWindow

当bitsLeft> targetBitsLeft时说明后续用不了那么多bits，该帧剩余比特可以加一点

反之当bitsLeft<targetBitsLeft时说明该帧的剩余比特不够用了，该帧剩余比特减一点

avgBits = Int( MAD*weightedBitsLeft/m_remainingCostIntra );//就是剩余的比特数*当前块在总块中的比重

m_remainingCostIntra -= MAD;// m_remainingCostIntra进行更新

m_LCUs[ LCUIdx ].m_targetBits = avgBits; //更新该LCU的目标比特

}

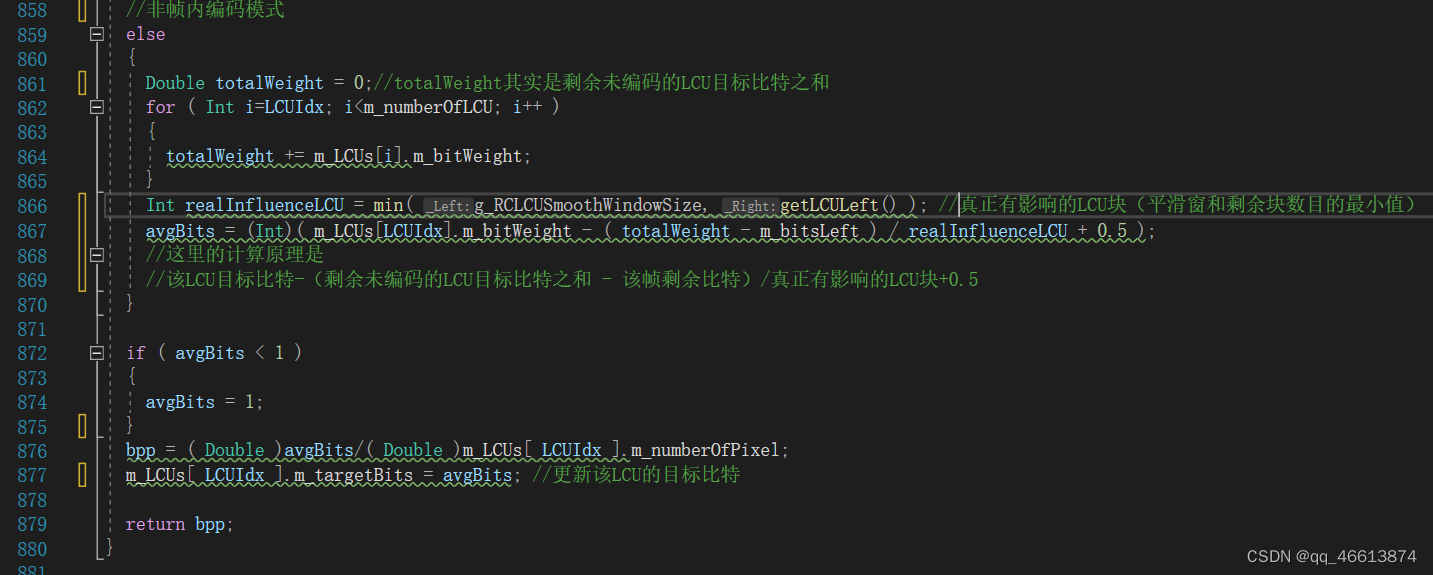

后续的P帧也是类似情况，需要对剩余比特avgBits进行修正

for ( Int i=LCUIdx; i<m_numberOfLCU; i++ )

{

totalWeight += m_LCUs[i].m_bitWeight;

}

Int realInfluenceLCU =min( g_RCLCUSmoothWindowSize, getLCULeft() );

avgBits = (Int)( m_LCUs[LCUIdx].m_bitWeight - ( totalWeight - m_bitsLeft ) / realInfluenceLCU + 0.5 );

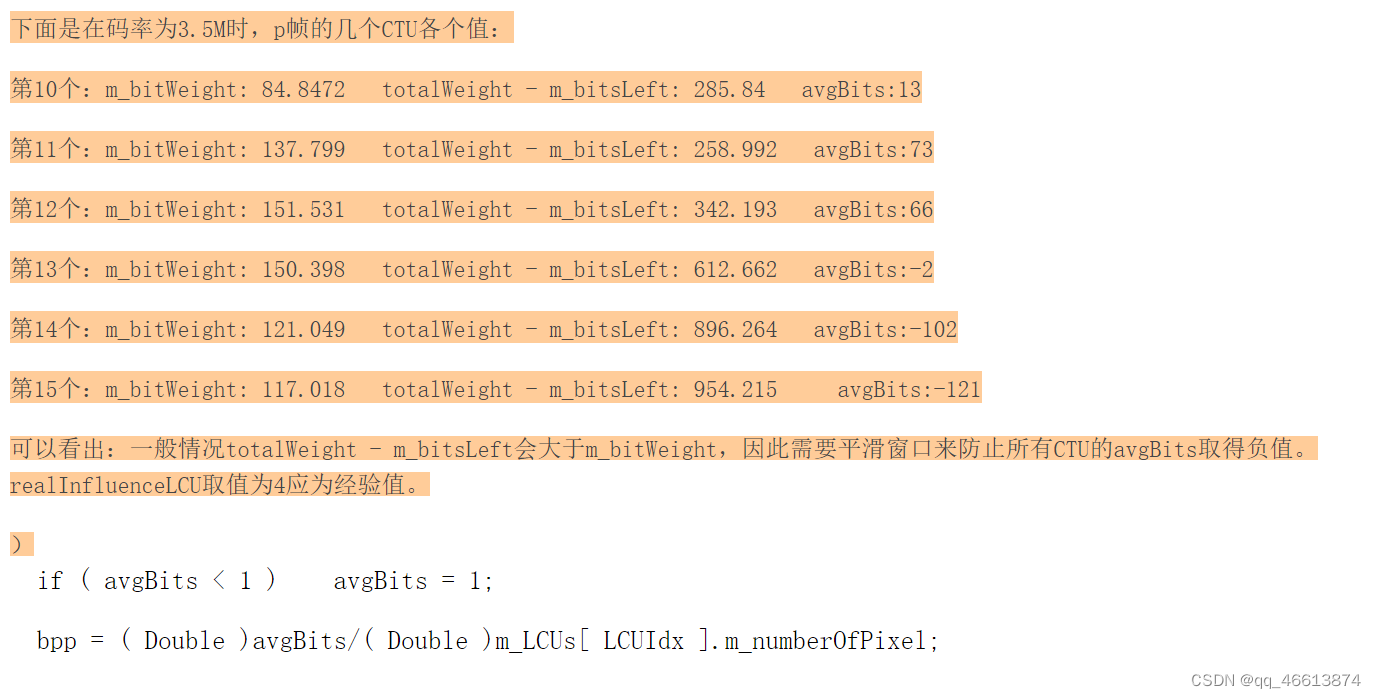

其中m_bitWeight代表：为每个BU（基本单元）分配的初始目标bit数。上式中为何会有减号后一项？这是因为HM会根据上一个LCU实际所用bits数来更新下一个LCU的目标bits（动态调整）。（若初始剩余比特totalWeight > 实际剩余比特m_bitsLeft，说明前面编码过的LCU分配多了，则应该减少下一个LCU的目标bits。否则若还按照m_bitWeight分配目标bits，则会导致总bits数分完后还有剩余LCU未编码。）realInfluenceLCU是平滑窗口，即平滑比特波动。+0.5达到向上取整的目的。

可以参考该帖HEVC帧间码率控制https://www.codetd.com/article/922772

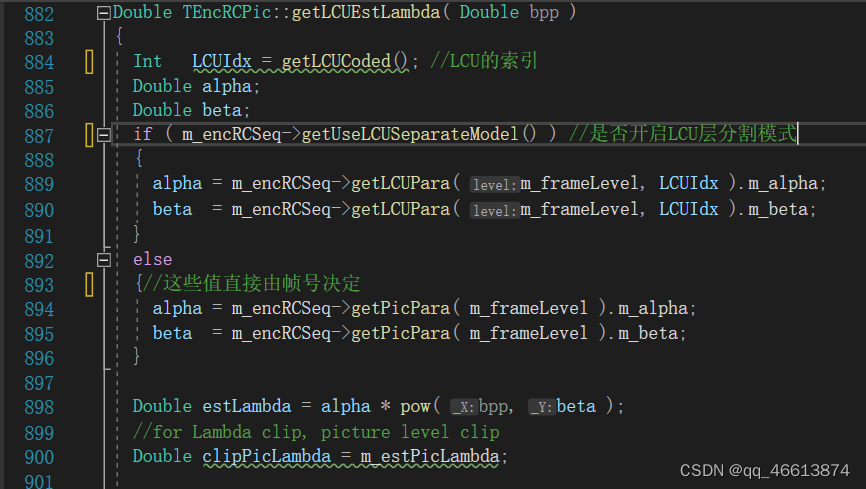

LCU块的bpp由以上函数已经知道，根据bpp计算CLU的预估lambda

函数getLCUEstLambda

后续都是约束

 //for Lambda clip, LCU level clip
  Double clipNeighbourLambda = -1.0;
  for ( Int i=LCUIdx - 1; i>=0; i-- )
  {
    if ( m_LCUs[i].m_lambda > 0 )
    {
      clipNeighbourLambda = m_LCUs[i].m_lambda;
      break;
    }
  }

  if ( clipNeighbourLambda > 0.0 )
  {
    estLambda = Clip3( clipNeighbourLambda * pow( 2.0, -1.0/3.0 ), clipNeighbourLambda * pow( 2.0, 1.0/3.0 ), estLambda );
  }

  if ( clipPicLambda > 0.0 )
  {
    estLambda = Clip3( clipPicLambda * pow( 2.0, -2.0/3.0 ), clipPicLambda * pow( 2.0, 2.0/3.0 ), estLambda );
  }
  else
  {
    estLambda = Clip3( 10.0, 1000.0, estLambda );
  }

  if ( estLambda < 0.1 )
  {
    estLambda = 0.1;
  }

  return estLambda;

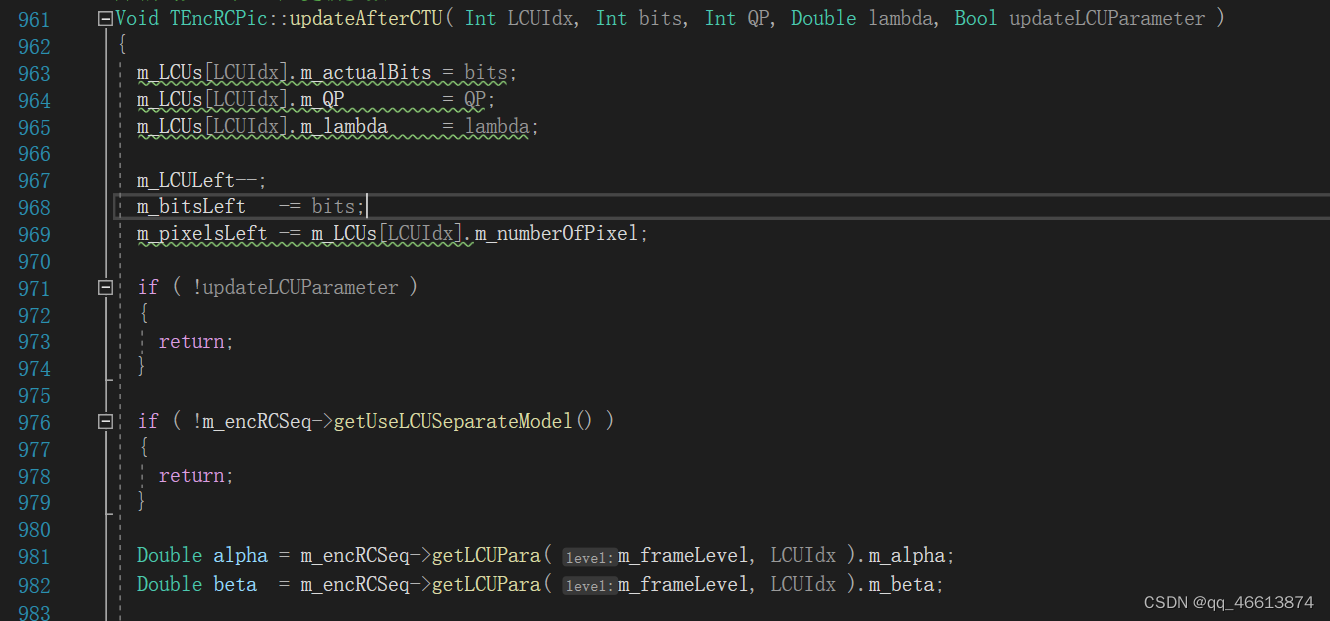

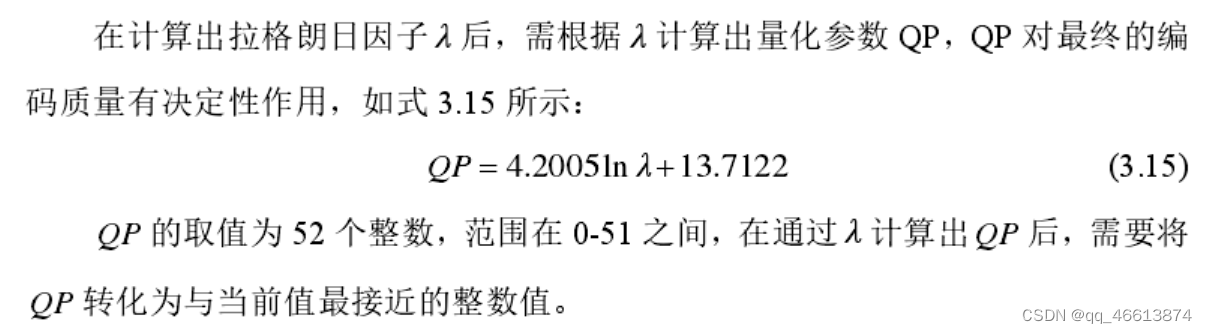

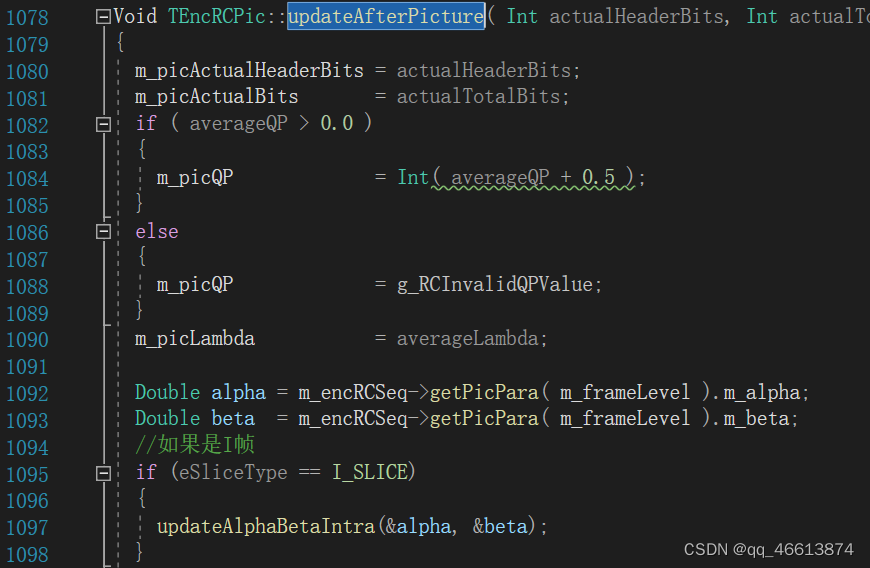

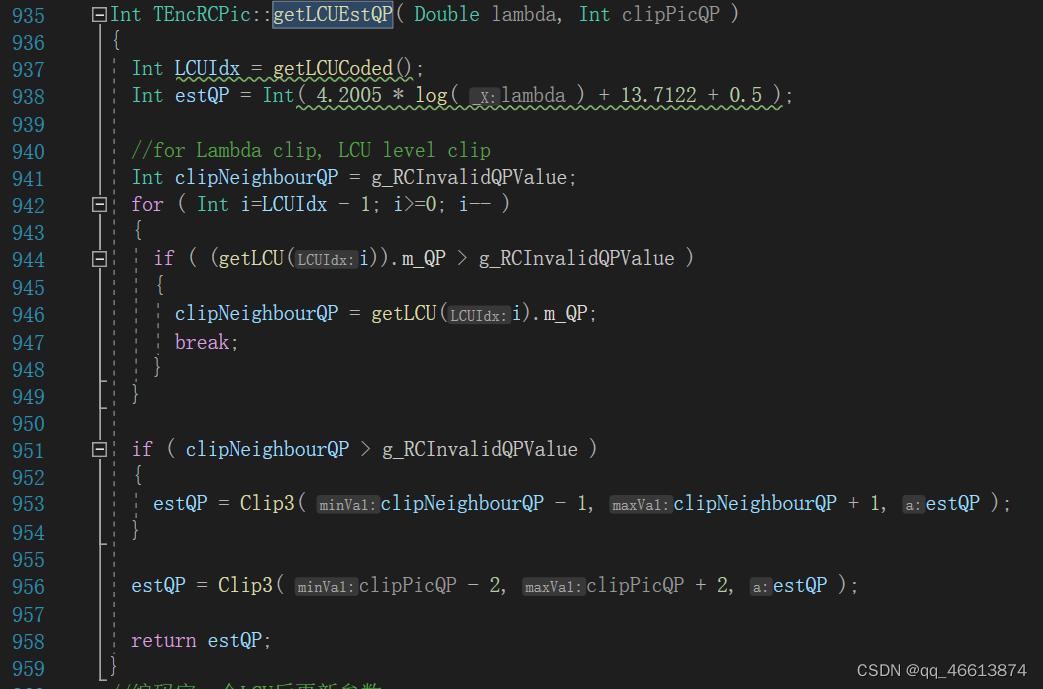

函数getLCUEstQP

同理，知道LCU的lambda后计算QP，不再赘述
