锁定放大器

一、题目

设计并制作一套微弱信号检测装置，用以检测在强噪声背景下已知频率的微弱正弦波信号的幅度值，并数字显示出该幅度值。

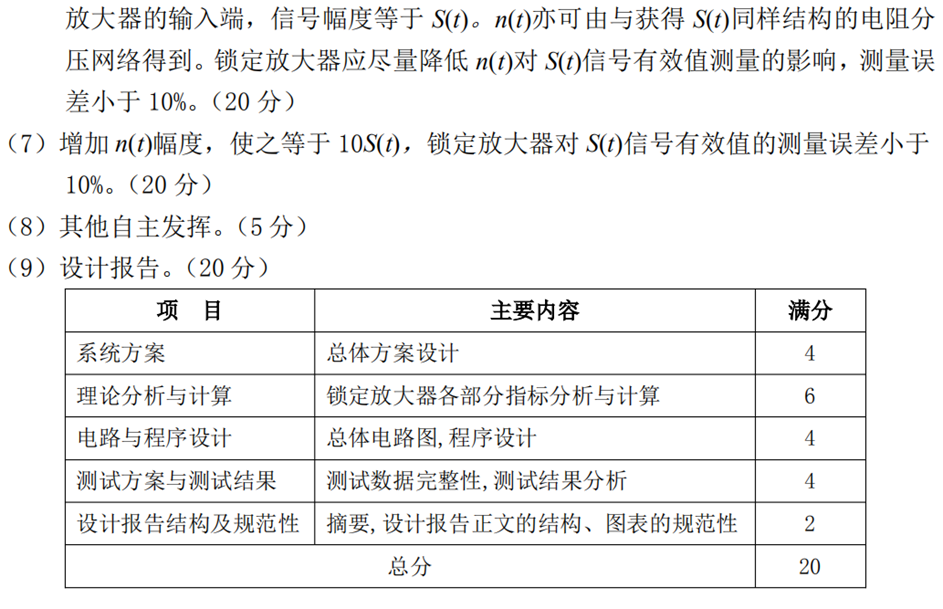

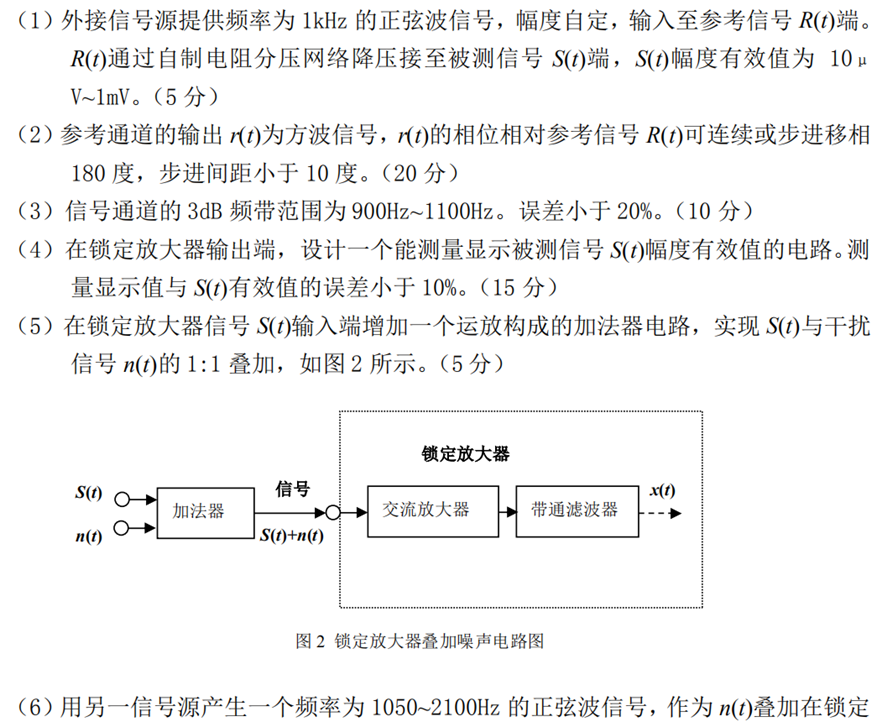

二、要求

三、系统设计

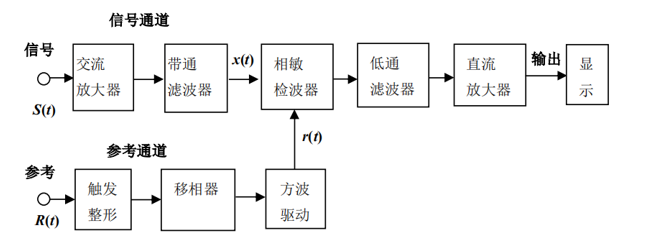

本系统总体框图如图1所示，系统由衰减器、加法器、前置交流放大电路、带通滤波器、同相电路、反相电路、移相器、开关电路和低通滤波器构成；待测信号与噪声信号可经由不同的衰减网络衰减得到，其中由同相放大电路构成的加法器将噪声信号加到待测信号中，送到由交流放大电路、带通滤波、同相、反相、移相、比较和低通滤波器构成微信号检测电路中。本系统以相敏检波器为核心，将参考信号经过放大整形和数字移相网络后输出的方波驱动开关乘法器，输出直流信号然后通过单片机A/D转换，最后在液晶屏上显示出来。

锁定放大器由信号通道、参考通道、相敏检波器以及输出电路组成，是一种对交变信号进行相敏检波的放大器。它利用和被测信号有相同频率和相位关系的参考信号作为比较基准，只对被测信号本身和那些与参考信号同频、同相的干扰信号有响应。又因为噪声的随机性，同频同相噪声可能性很小，所以它能大幅度抑制干扰信号，提取出有用信号。锁定放大器具有极高的放大倍数，若有辅助前置放大器，增益可达220dB，能检测极微弱信号交流输入、直流输出，其直流输出电压正比于输入信号幅度及被测信号与参考信号相位差。

由此可见，锁相放大器具有极强的抗噪声能力。它和一般的带通放大器不同，输出信号并不是输入信号的放大，而是把交流信号放大并变成相应的直流信号。

四、电路设计

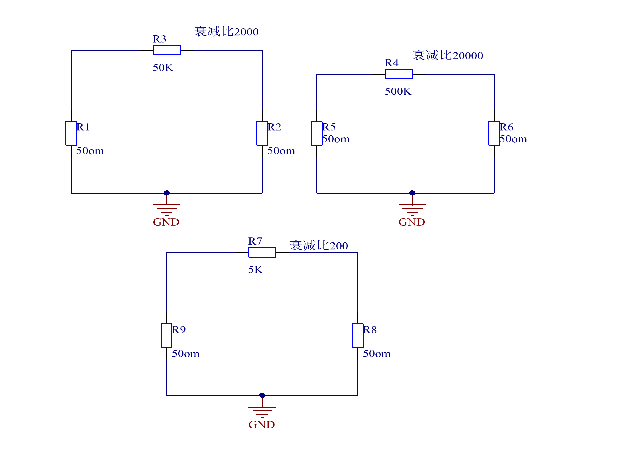

4.1 π型衰减网络

π型衰减网络分别提供了200，2000,20000倍的衰减倍数，能够将信号进行大幅度衰减，满足题目所要求的100uV-1mV幅度有效值的微弱信号范围，并且提高了所提供的信号的信噪比，能够进一步提高检测微弱信号的能力。信号发生器的输出电阻为50Ω（低阻输出），所以利用50Ω进行阻抗匹配（甚至可以在50Ω并联电压跟随器）。

阻抗匹配(一):信号发生器_ritian73的博客-CSDN博客_信号发生器输出阻抗

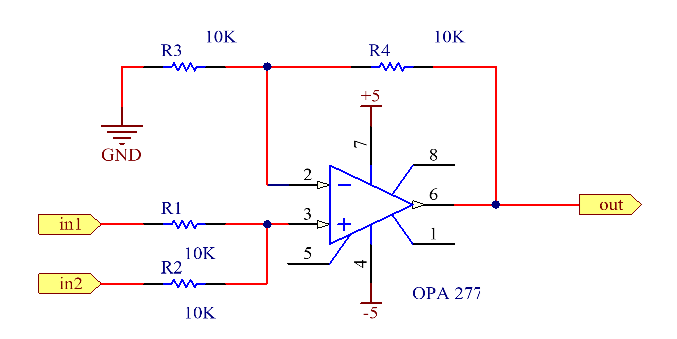

4.2 加法器

加法器采用高精度、低失调精密放大器OPA277，失调电压低至5~75uV,且具有极高的共模抑制比138dB，能够最大程度地抑制前级噪声，减小对后级的影响。并且由于失调电压小，它能很好地解决了因失调电压经高倍放大所带来的截止失真的问题。

4.3 交流信号放大器

为什么放大在带通滤波器之前？因为题目对该装置的输入阻抗有要求1MΩ，而运放的同相端输入阻抗极大。

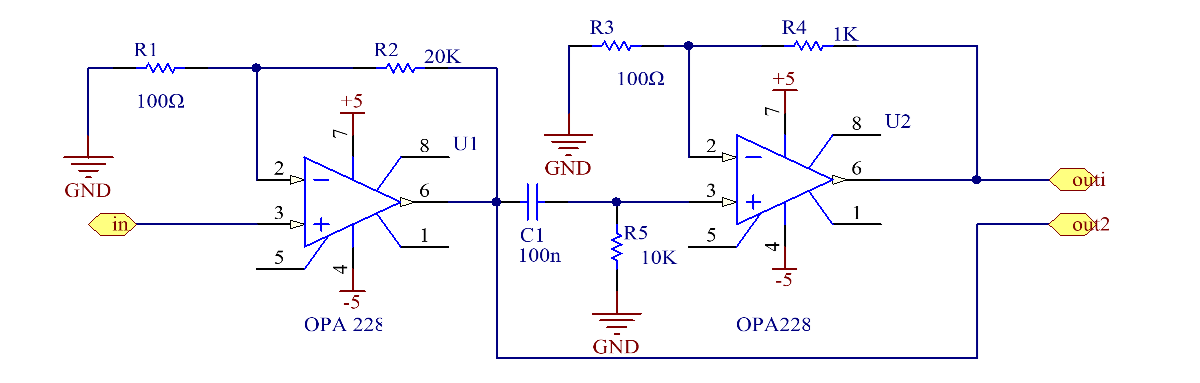

由于信号极其微弱易受噪声影响，运放应选取低噪声、低失调（75µV）的精密运放，同时应考虑增益带宽积合适。我们采用两级运放实现前级放大。第一级选取低噪声（3nV/√Hz）、高精度运放OPA228 ，带宽为33MHz且10V/µs 压摆率。由于其为电压反馈型运放，增益增大时频宽变窄，用它来构建小信号的高增益放大器，可以较好地抑制噪声，设置增益为200倍。同时为避免直流信号对后级影响，输出时进行隔直。第二级同样选取OPA228，设置增益为10倍，以满足对于不同大小范围的叠加信号的放大，因为恰当的放大能够很好地提高后级检测直流的精度，放大不当则会出现信号截止失真从而无法获取信号真实大小。连接方法上电路均采用同相放大接法，其输入阻抗高的特性有利于小信号的提取，并且有效抑制共模干扰。

 4.4带通滤波器

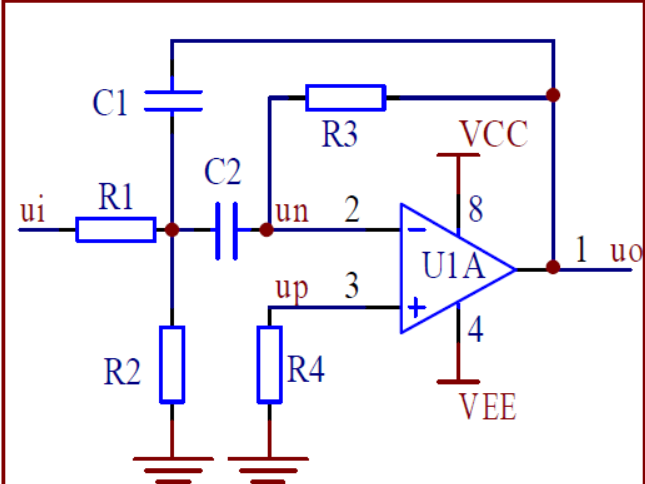

简单二阶带通滤波器电路如图所示，其中R1、C1 构成了低通滤波器，C2、R3 构成了高通滤波器。

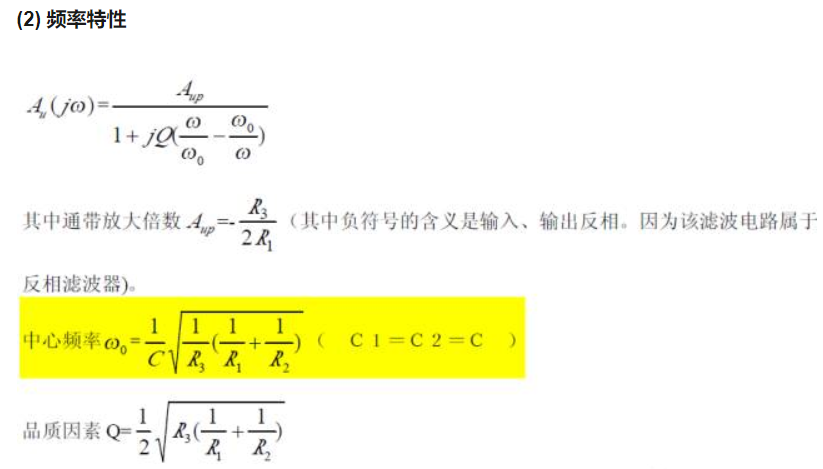

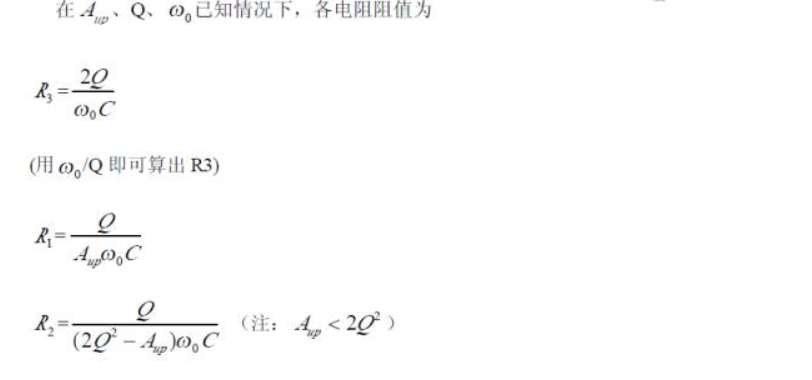

参数计算：

根据题目要求：信号-3dB频带范围是900~1100Hz

因此我们可得：中心频率 f0 = 1KHz、带宽B=200Hz、品质因数Q=f0/B=5

根据中心频率首先选取电容范围，C1=C2=100nF（104电容）

 中心频率1KHz不高，选取OP07精密运放。

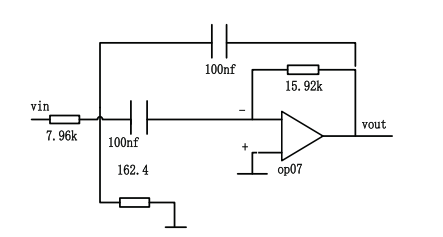

由上述公式计算出：R3=15.92KΩ、R1=7.96KΩ、R2=162.4Ω ，然而在通带放大倍数Aup较小的情况下，品质因数Q不宜过大，否则R2阻值会很小，那么对输入信号衰减严重，阻抗不匹配。因此，该电路适用于带宽B较大，Q不太高的场合中。

 一次弄懂低通、高通、带通、带阻、状态可调滤波器!_二阶

4.5 相敏检波电路

带通滤波器的输出同时经过同相和反相跟随器后， 输入到开关乘法器 CD4053； 然后另一路将参考电源先经过移相网络， 接着滤掉直流， 然后经过用 LM393构成的单限过零比较器， 得到方波去驱动 CD4053。

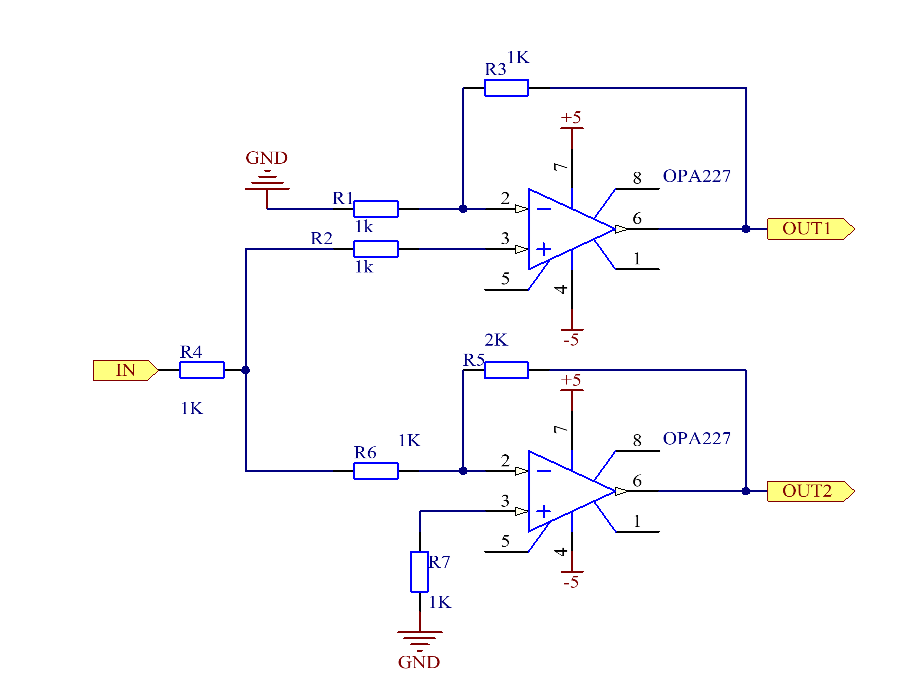

同向反向跟随器电路

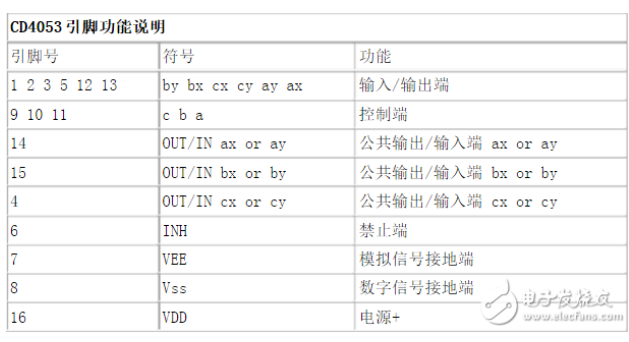

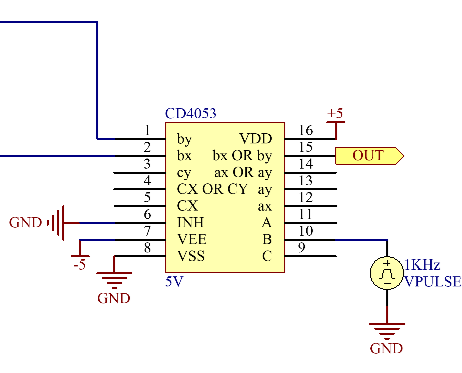

 开关乘法器CD4053分析：



 9 、10、 11引脚： 符号C、A、B，引脚功能是控制端当c　b 　a分别为0　0　0时，“开”通道cx， bx， ax；当C、A、B分别为0　1　0时，“开”通道cx， by， ax

4.6全通滤波器

在多数情况下，滤波器的幅度响应是首要考虑因素。不影响信号幅度但会导致相移的另一类滤波器称为全通滤波器。

该滤波器的目的是给电路的响应增加相移(延迟)。全通滤波器的幅度在所有频率下一致。然而，在频率从0扫频至无穷大时，相位响应会从0°变化至360°(双极点滤波器)。全通滤波器的一种用途是提供相位均衡，一般用在脉冲电路中。同时也可用在单边带、抑制载波(SSB-SC)调制电路中。

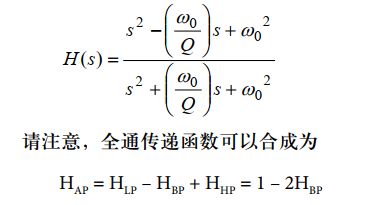

全通滤波器的传递函数为：

 一阶全通

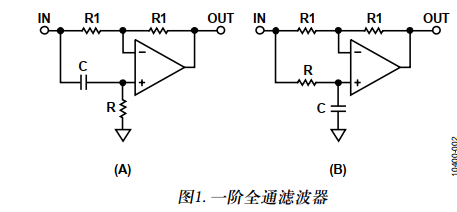

一阶全通滤波器的一般形态如图1所示。如果其功能为简单的RC高通(图1A)，则电路的相移范围为-180°(0 Hz)至0°(高频)。当ω = 1/RC时，为-90°。可将电阻设为可变，以便在具体频率下进行延迟调节。如果将功能改成低通功能(图1B)，则滤波器仍然为一阶全通，延迟等式仍然有效，但信号会反相，变化范围为0°(直流)至-180°(高频)。

4.7低通滤波器

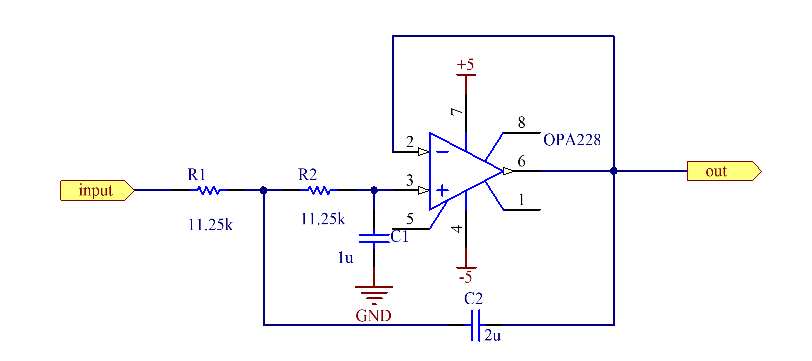

CD4053 的输出最后经过由 OPA4277 构成的可调低通滤波器， 该滤波器的 R=1MHz， C=1uF， 算出截止频率为 1Hz， 能够达到滤波的效果。



面试：

1.该项目实现了什么？

答：锁定放大器 以相敏检波为核心，实现了在强噪声背景下检测已知频率的微弱正弦信号的幅度，并且显示正弦信号的幅度值，100uV-1mV 1KHz    1050-2kHz 噪声

2.具体方案？

答：分为信号通道与参考通道，信号通道：首先通过π型衰减网络和同相加法器来模拟噪声与被测信号的叠加，使信号淹没在噪声中，之后通过交流放大器和带通滤波器对被测信号处理，并送入以相敏检波为核心的开关乘法器中。参考信号通过移相电路与比较器输出方波驱动开关乘法器，最后经过低通滤波器与直流放大器输出全波的直流分量，送入单片机即可
