前言

        因21届全国电子设计大赛H题《用电器分析识别装置》恰好使用了电流互感器，在比赛时我只是学会了基本使用，现在回过头来看，当时使用方法有些许不正确，所以才有现在这篇分析文章。

什么是电流互感器？

电流互感器的原理

（图片来自互联网）

         依据电磁感应原理，将一次侧大电流转换为二次侧小电流，图上可以看出左侧绕组匝数较少，右侧较多，根据I1xN1 = I2xN2可知，二次侧电流I2衰减N1/N2倍，当然原理简单，但实际使用又是另一回事了，下面会讲到。

 电流互感器关键指标

        为满足方案要求，我们选用了匝数比为1:1000的工频电流互感器，即衰减1000倍。当然变流比1K互感器不难找，但如果主线路电流最大为I1=10A，额定电流15A的工频互感器却有些难找，记得当时是我们实验室老师亲自去采购。

电流互感器的实际使用

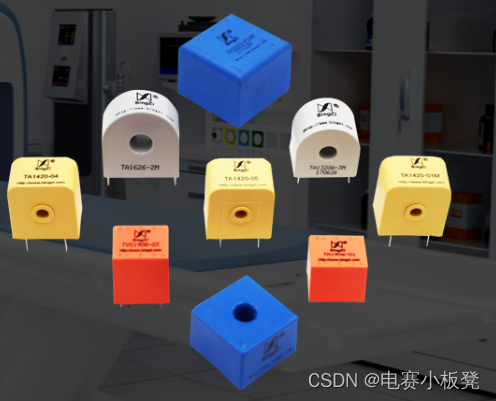

        如下图所示，是我当时使用的互感器，行业上貌似叫做“兵”字互感器，确实象形文字，这种类型使用简单而且广泛。

（图片来自互联网）

 是不是和原理图差距很大，但使用很简单，以工频线路为例，火线直接从中心圆洞中穿出，即一次侧匝数N1=1，而二次侧为测量交流电流测，所以利用下面的两个引脚将互感器串联至测量设备中即可。

互感器使用注意事项

        看到这你会觉得互感器使用很简单，（确实）当时比赛我也是这么想的。结果我们后面出了问题整个进度直接归零，当时还不知道咋回事，如今再看我恍然大悟，当然只是我的猜想。

互感器二次侧必须接地！！！

        三个感叹号足以表达我心中的懊恼。二次侧为什么要接地？二次侧不是测量端吗？？听我慢慢道来。因为二次侧负载阻抗非常小，在工作时候，二次侧几乎处于短路状态，磁动势很小，绕组感应电动势也很小，处于低压状态；一旦二次侧发生开路/断路，一次侧电流全部励磁，二次侧直接产生高压电，直接烧掉一切串联仪器仪表设备。（ps：这也许可能大概是当时我们烧毁单片机的原因hhh）；总之接地意义在于：防止一次侧高压电窜入二次侧，当然你不接地也能正常工作，但安全得不到保证。

怎么接地？

电流互感器接地，是单点接地，也叫做保护接地，这样互感器工作时，对地不会形成回路（对地电容为零），也就不会有电流流入大地，保证测量精确性。

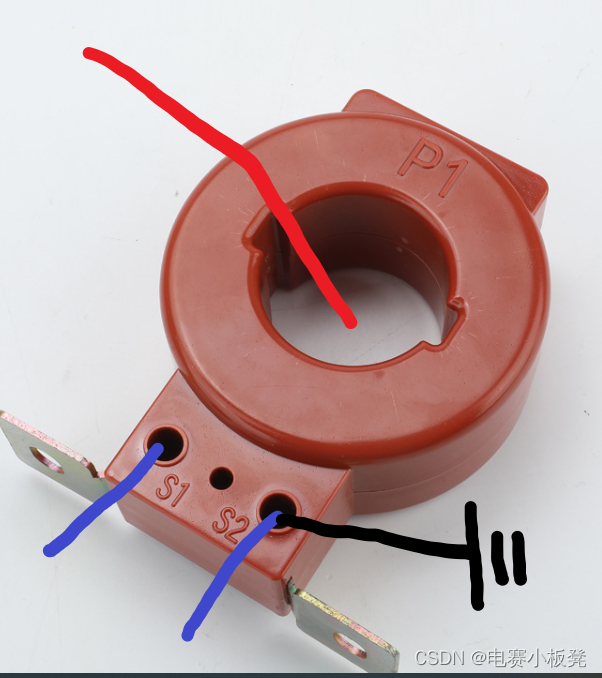

        行业上，生产电流互感器的厂家按照规定：如果接地，就将二次测的S2端子接地，具体如下图所示，一次侧火线（图中红线穿出），二次侧（图中蓝线串联至测量设备），S2黑线接地。

（图片来自互联网）

实际电路举例

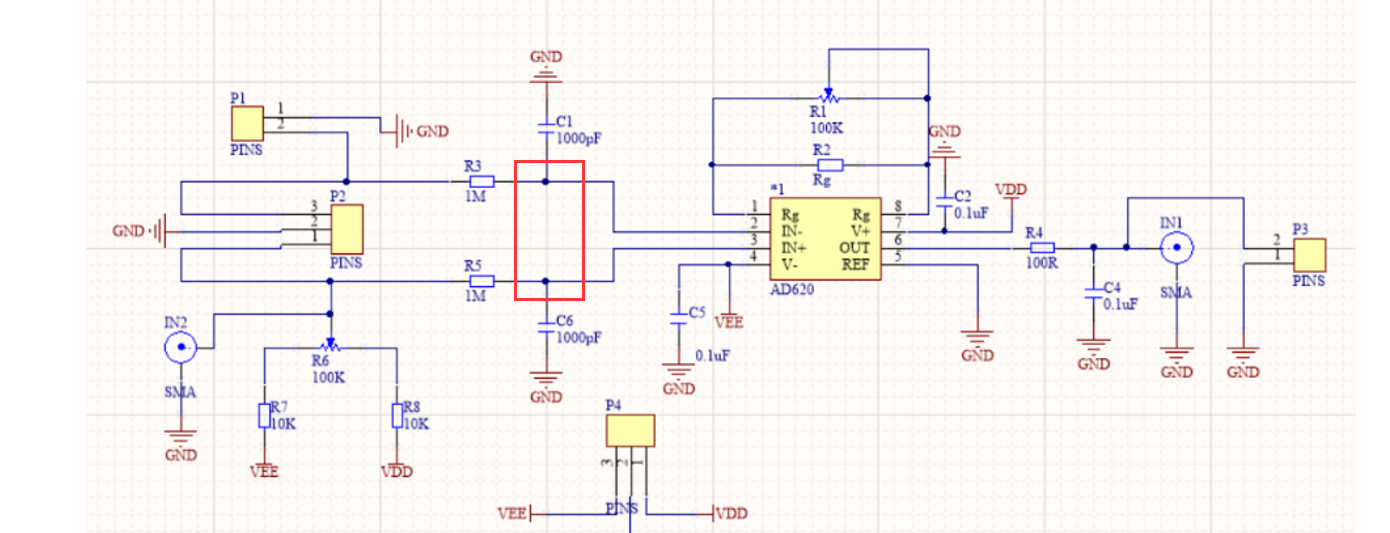

下图是武汉大学一位博士设计的电路，也是为互感器检测电压电流服务，你也可以发现它的二次侧连接放大器的同相输入端都接地了！

 总结，往往简单的器件也包涵了很多理论知识，使用起来需更加细致，摸清原理，摸透使用技巧，才能在大工程里稳稳当当。大部分内容与图片为网络资源整合，侵权删。

2022.9.26补充

        博主大四，目前也是处在找工作的阶段，在面试一家武汉公司过程中，碰巧他们公司也是做电流、电压检测的，我也参加了他们的线下面试，在技术面的过程中，他们让我画出了电流互感器与后级差动放大器的电路图，并且对我的电路图提出了宝贵意见，其中就有关于电流互感器的使用问题；

        互感器的二次侧必须有完整的回路，不能开路，所以这就涉及到到了我画的差动放大器，它的同相输入端与反相输入端之间应该连接一个电阻或者电容，来保证我的二次侧回路完整，而我们当时比赛做的电路二次侧与放大器两端是开路的，而且我们的目的是测电流，根据运放的虚断，你的输入端都没有完整回路那我们还怎么测电流呢？
