华为交换机eNSP划分Vlan配置实验报告

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的局域网在逻辑上划分成多个广播域的技术。通过在交换机上配置VLAN，可以实现在同一个VLAN内的用户可以进行二层互访，而不同VLAN间的用户被二层隔离。这样既能够隔离广播域，又能够提升网络的安全性。

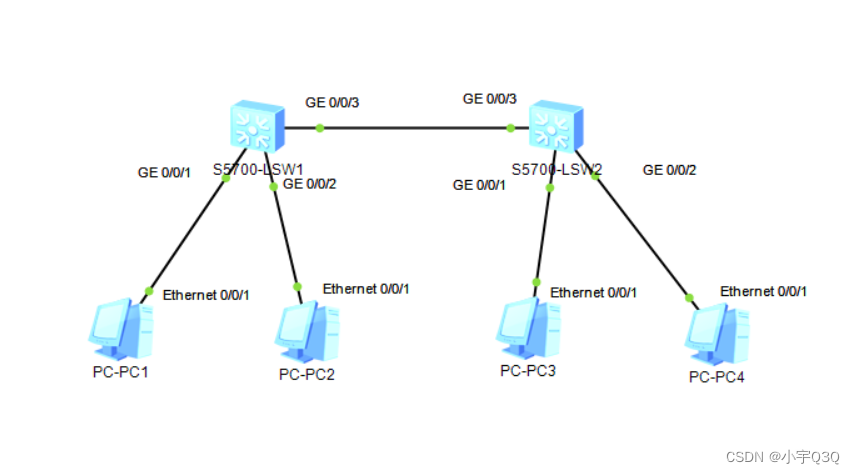

实现PC1和PC3互通,PC2和PC4互通。

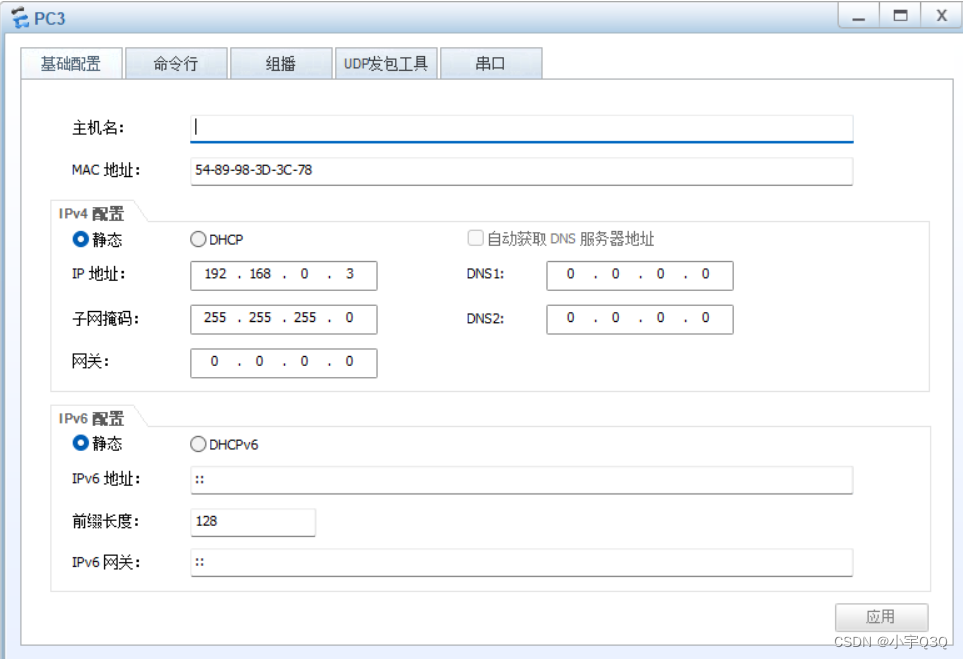

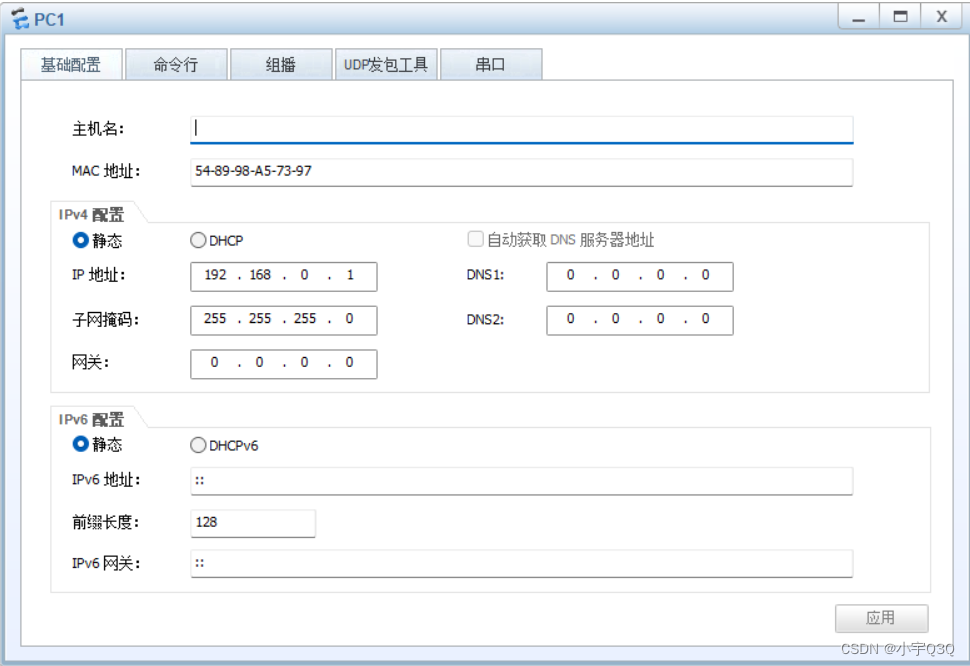

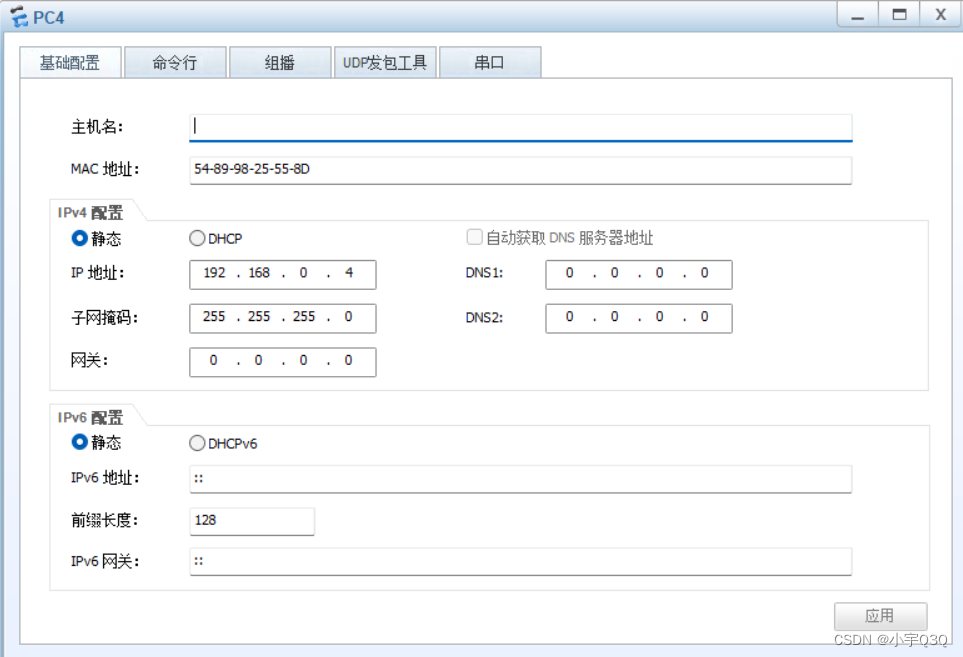

1.配置PC的IP地址

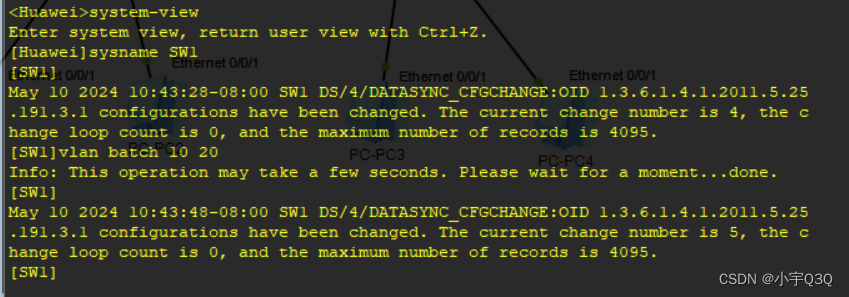

2.创建vlan

<Huawei>system-view    #进入系统视图
[Huawei]sysname SW2  #修改交换名称
[SW2]vlan batch 10 20  #批量创建vlan
[SW2]display vlan      #展示创建的vlan

在交换机上分别创建vlan10 和20，默认会有vlan1

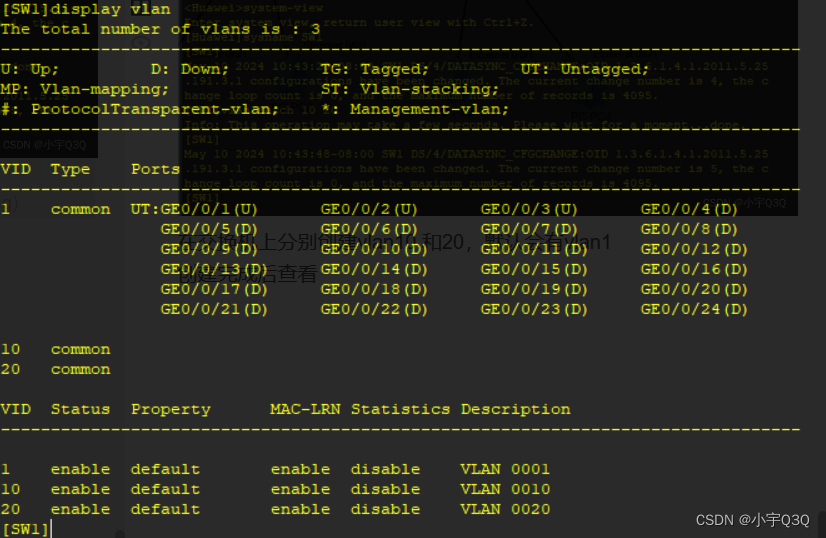

创建完成后查看

3.配置Access端口

[SW1]interface GigabitEthernet 0/0/1 # 进入固定端口
[SW1-GigabitEthernet0/0/1]port link-type access # 配置Access
[SW1-GigabitEthernet0/0/1]quit
[SW1]interface GigabitEthernet 0/0/2 # 进入另一个固定端口
[SW1-GigabitEthernet0/0/2]port link-type access # 配置Access
[SW1-GigabitEthernet0/0/2]quit


[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]quit
[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]quit

4.添加端口到VLAN

方法一：（以SW1为例）

[SW1]vlan 10
[SW1-vlan10]port GigabitEthernet 0/0/1
[SW1-vlan10]quit
[SW1]vlan 20
[SW1-vlan20]port GigabitEthernet 0/0/2
[SW1-vlan20]quit

方法二：（以SW2为例）（常用，一般进入端口设置完access/trunk就直接设置VLAN）

[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port default vlan 10
[SW2-GigabitEthernet0/0/1]quit
[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]port default vlan 20
[SW2-GigabitEthernet0/0/2]quit

5.配置Trunk端口

[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20

[SW2]interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3]port link-type trunk
[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20

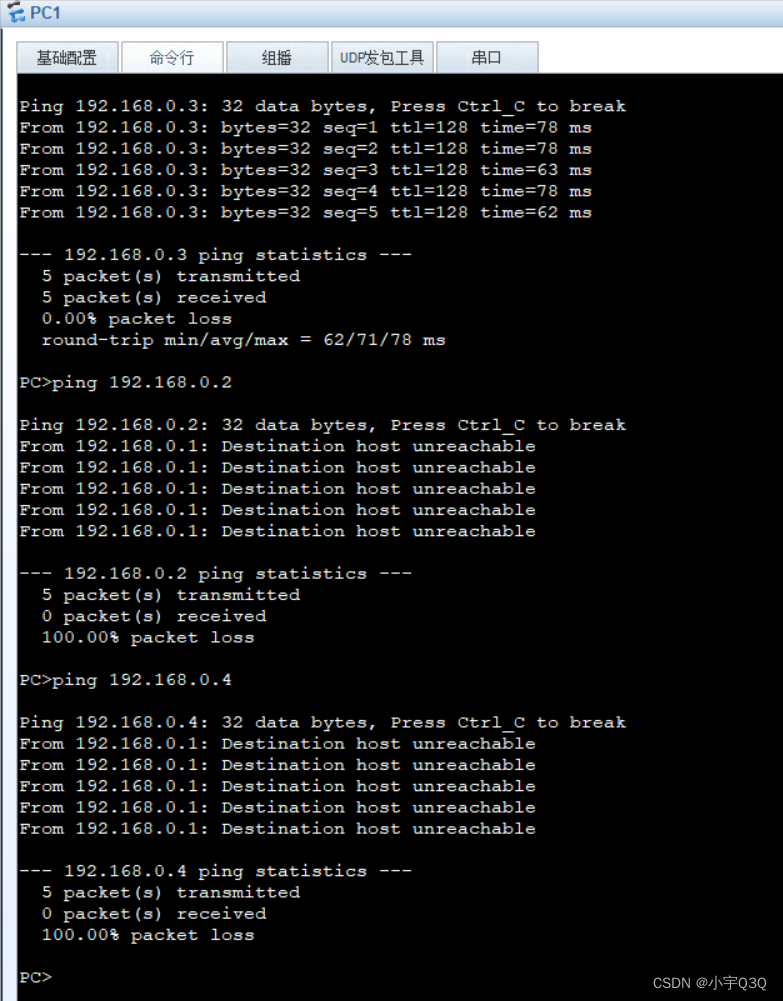

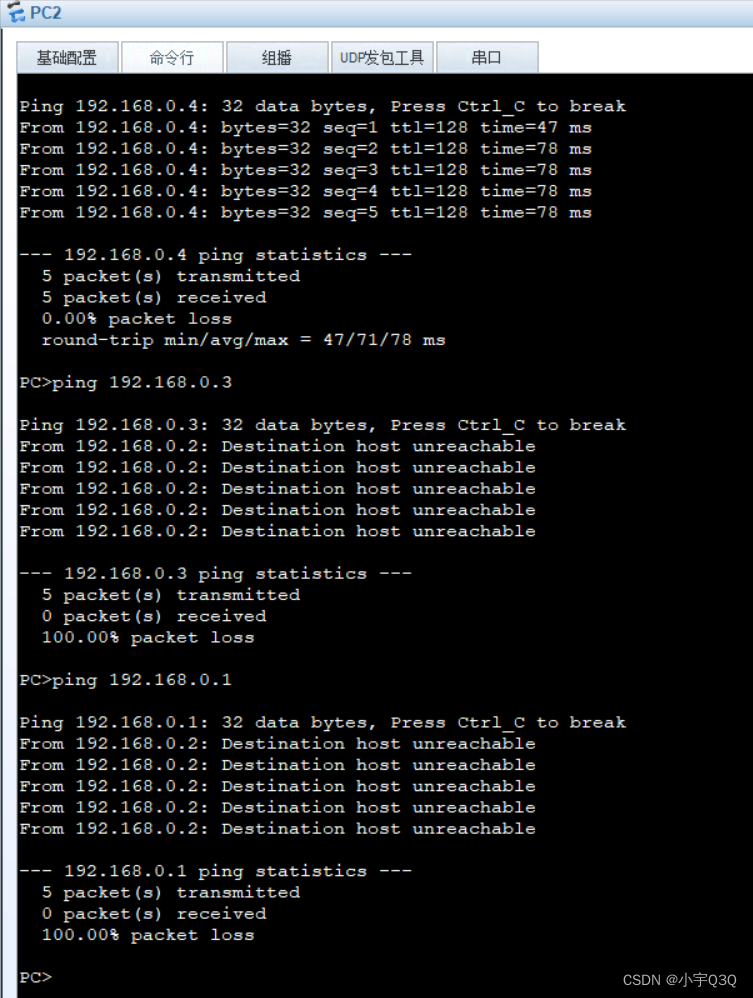

6.测试

本来PC1-4都是可以互通的。现在再来验证一下是否PC1和PC3能通，和其他的不通。


实验结束。
