和利时PLC主从站通讯

和利时PLC主从站通讯

目录

概述... 1

使用软件版本... 1

案例展示... 3

注意事项... 13

概述

如何利用和利时PLC——LE5107L和LE5601通讯拓张模块——RS845通讯拓展板——PC端模拟主从站，进行主从站通讯。

使用软件版本

PC：Win10系统

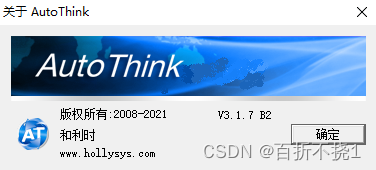

编程软件：AutoThink V3.1.7 B2 。注：官网可下载（Edge浏览器可正常打开）

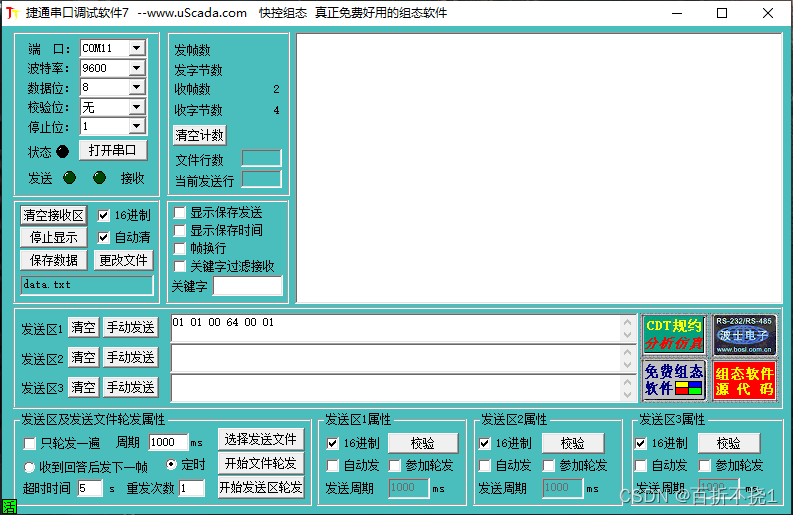

串口调试软件：捷通串口调试软件V7.0

从站模拟软件Modbus Slave：

PLC型号：LE5107L

拓展模块：LE5106

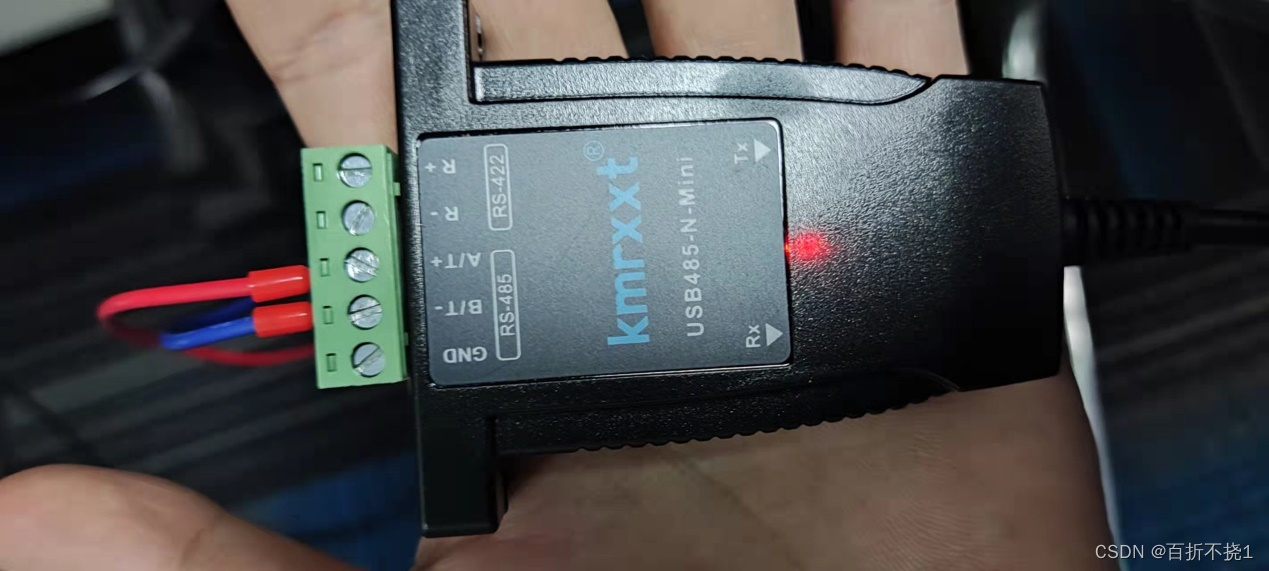

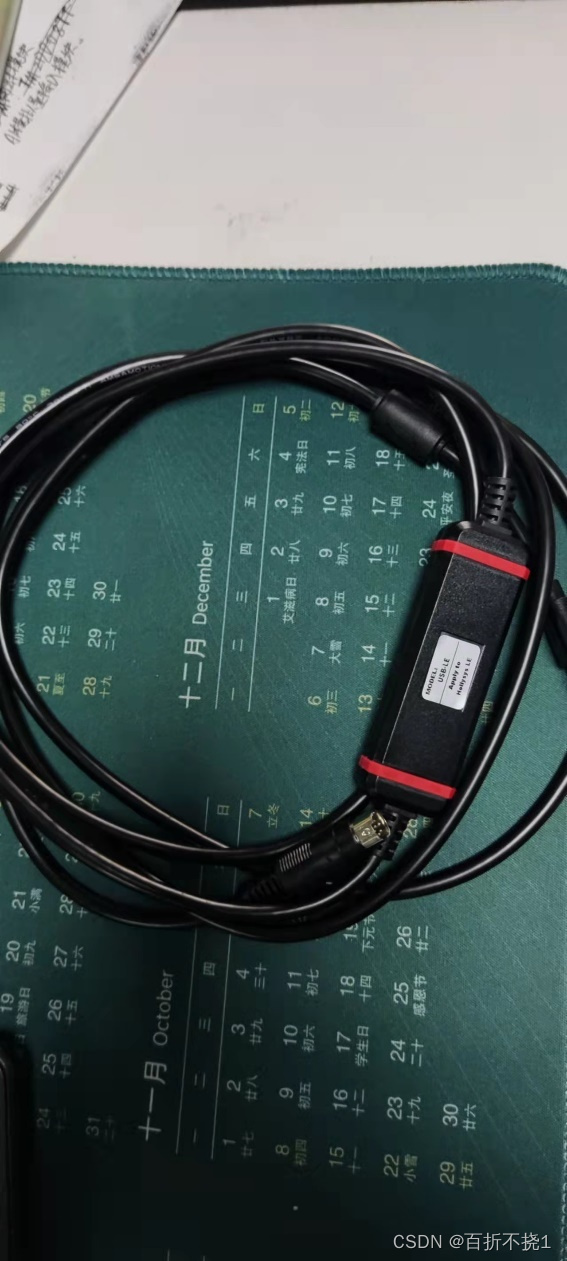

USB-485串口线：

通讯线: USB-8针，

！Win10系统电脑插入时，可能出现无法识别驱动的情况，此时需网上下载CP210X_USB.exe驱动，方可正常识别。

案例展示

案例一：使用和利时PLC做主站，PC端用Modbus Slave模拟从站进行通讯。

使用LE5601通讯拓展板进行通讯，LE5601通讯拓展板——USB---RS485串口线——PC端。

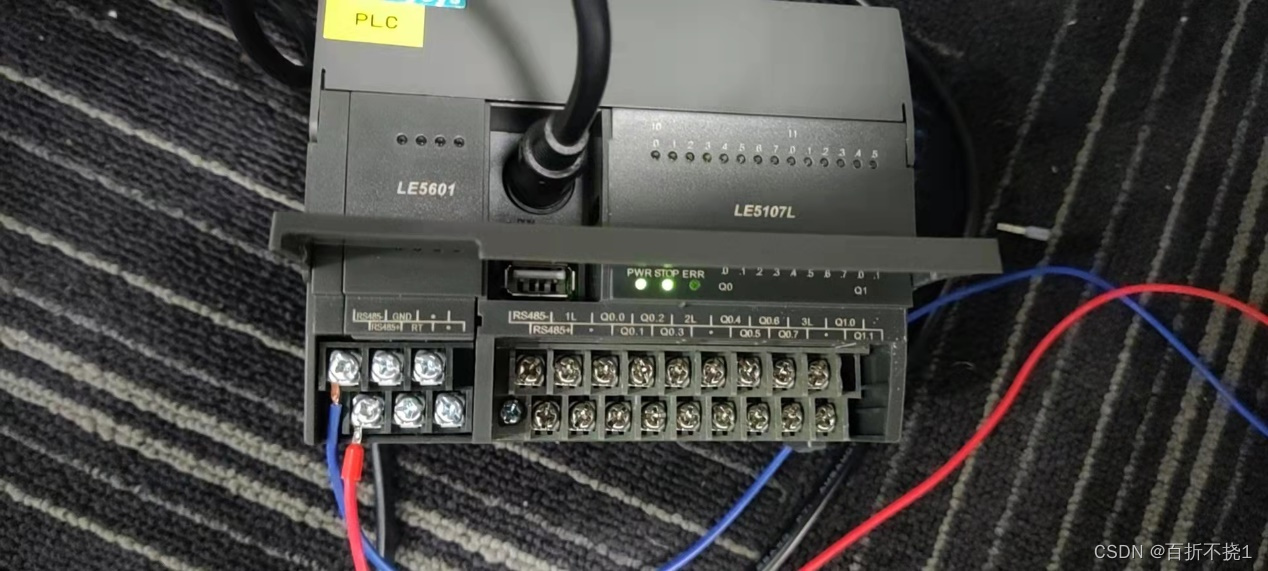

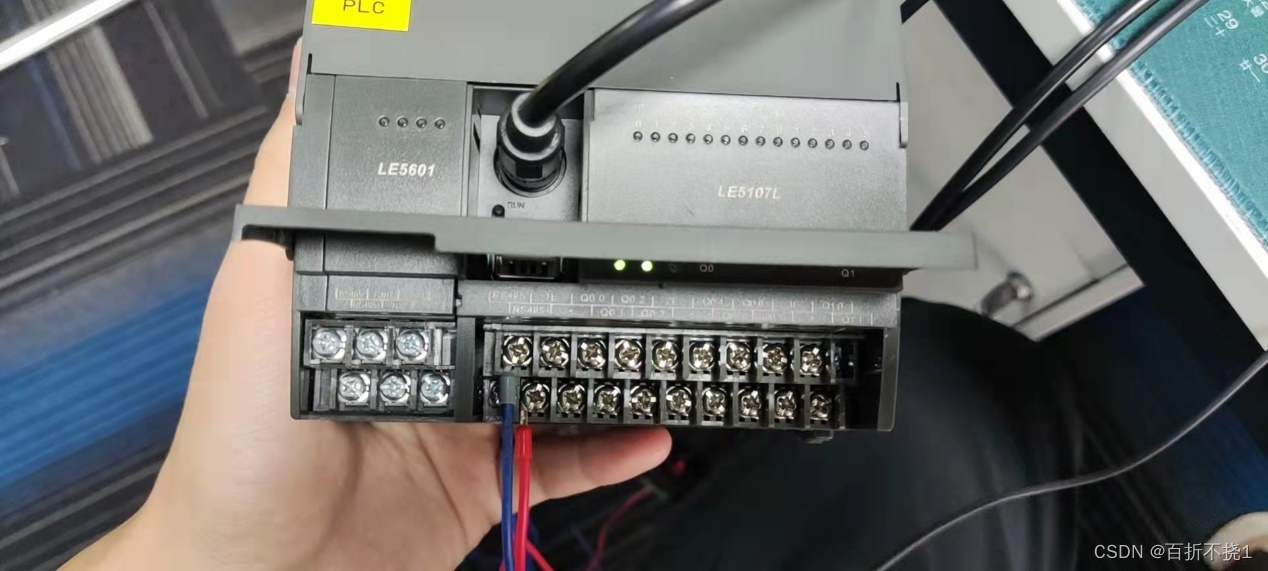

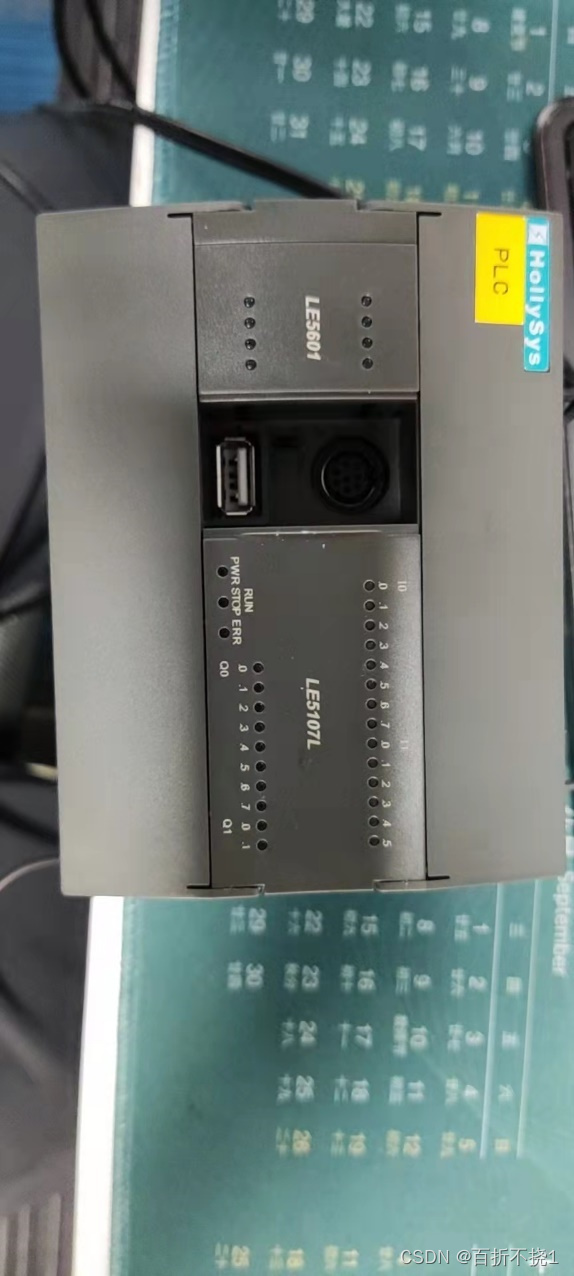

1. 实物接线

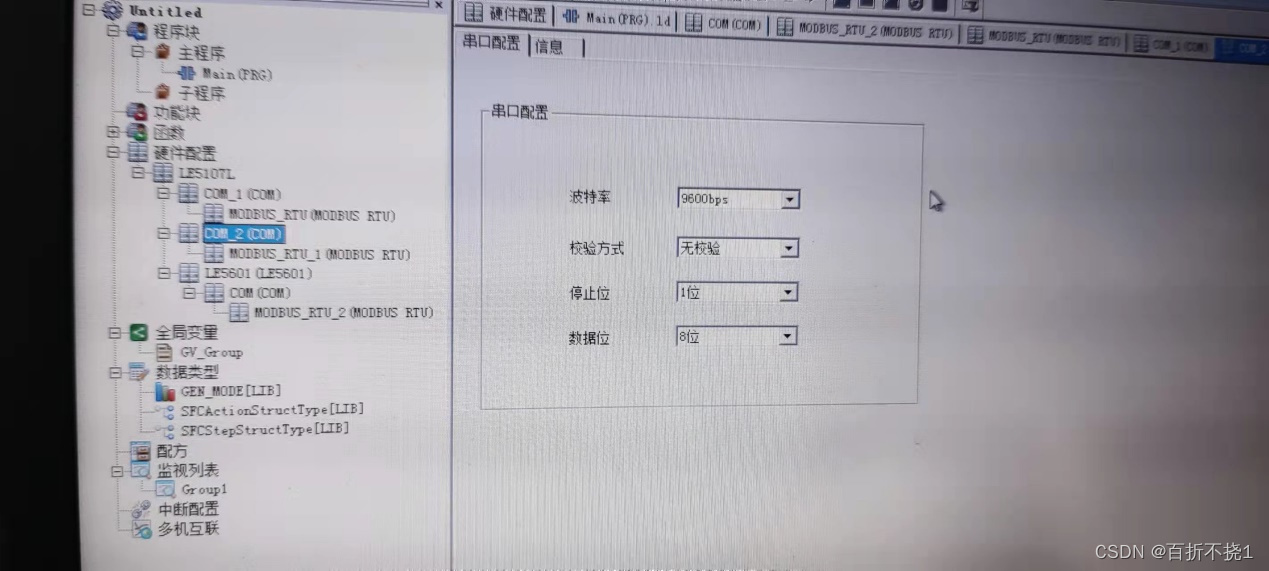

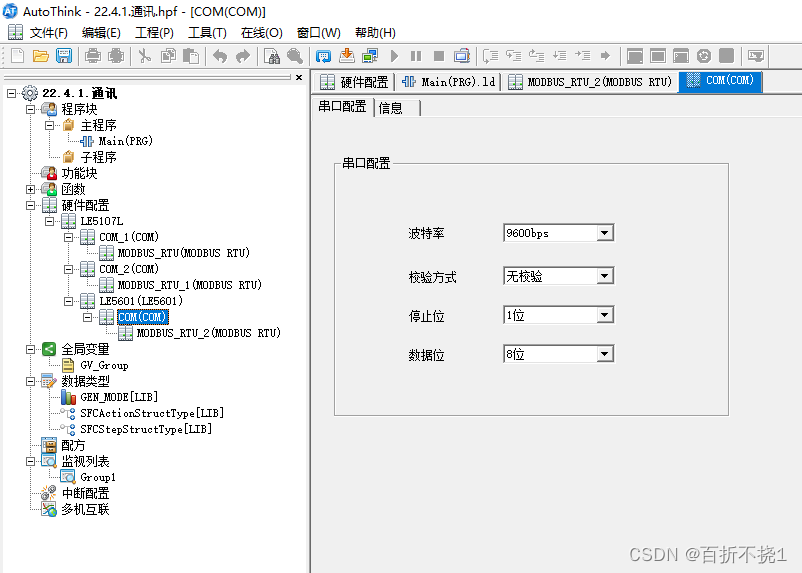

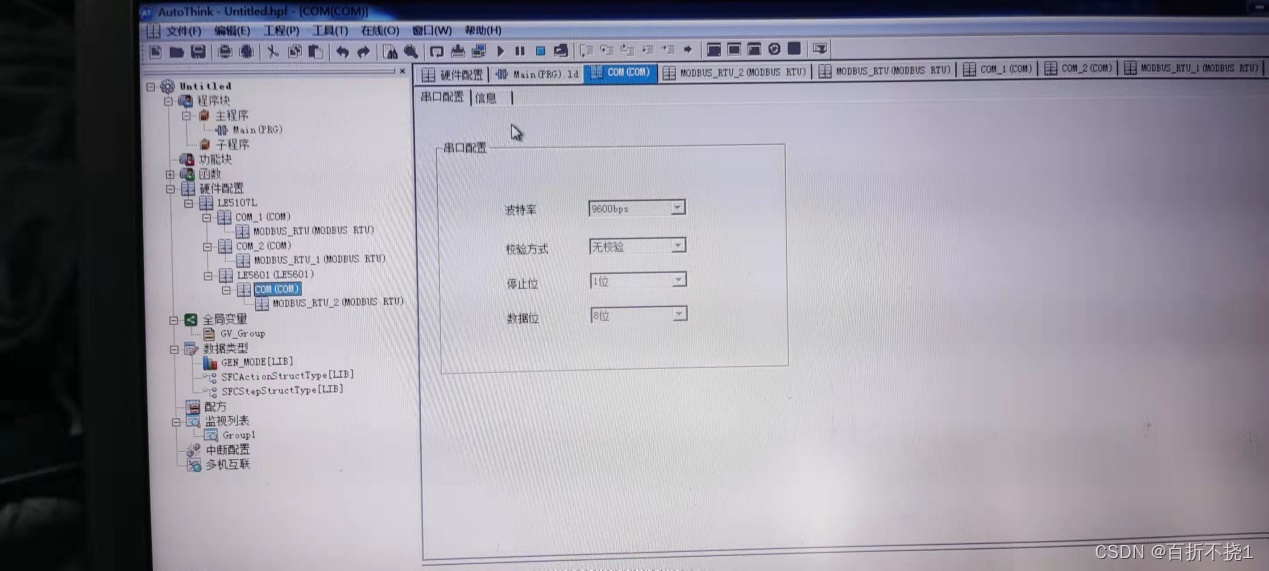

2、设置参数

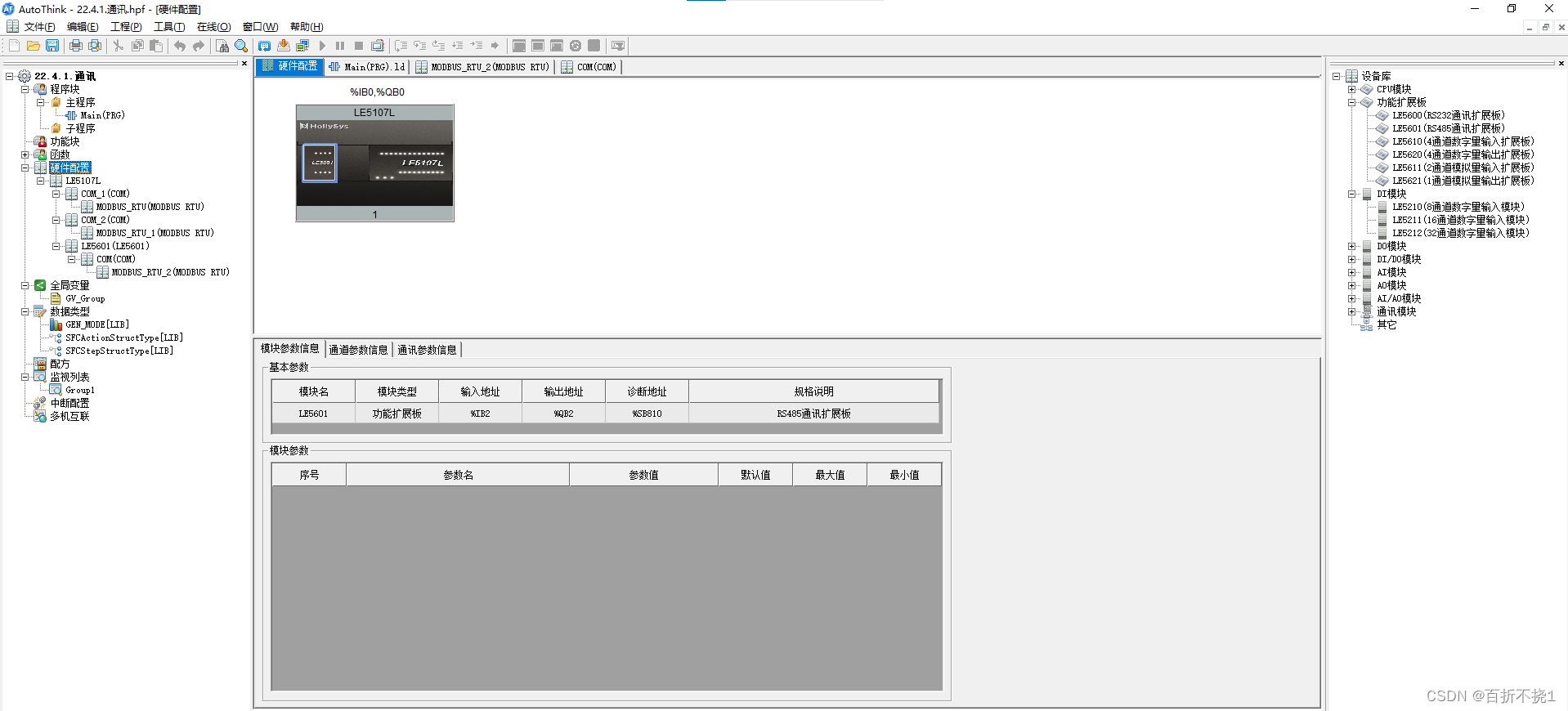

3、硬件配置

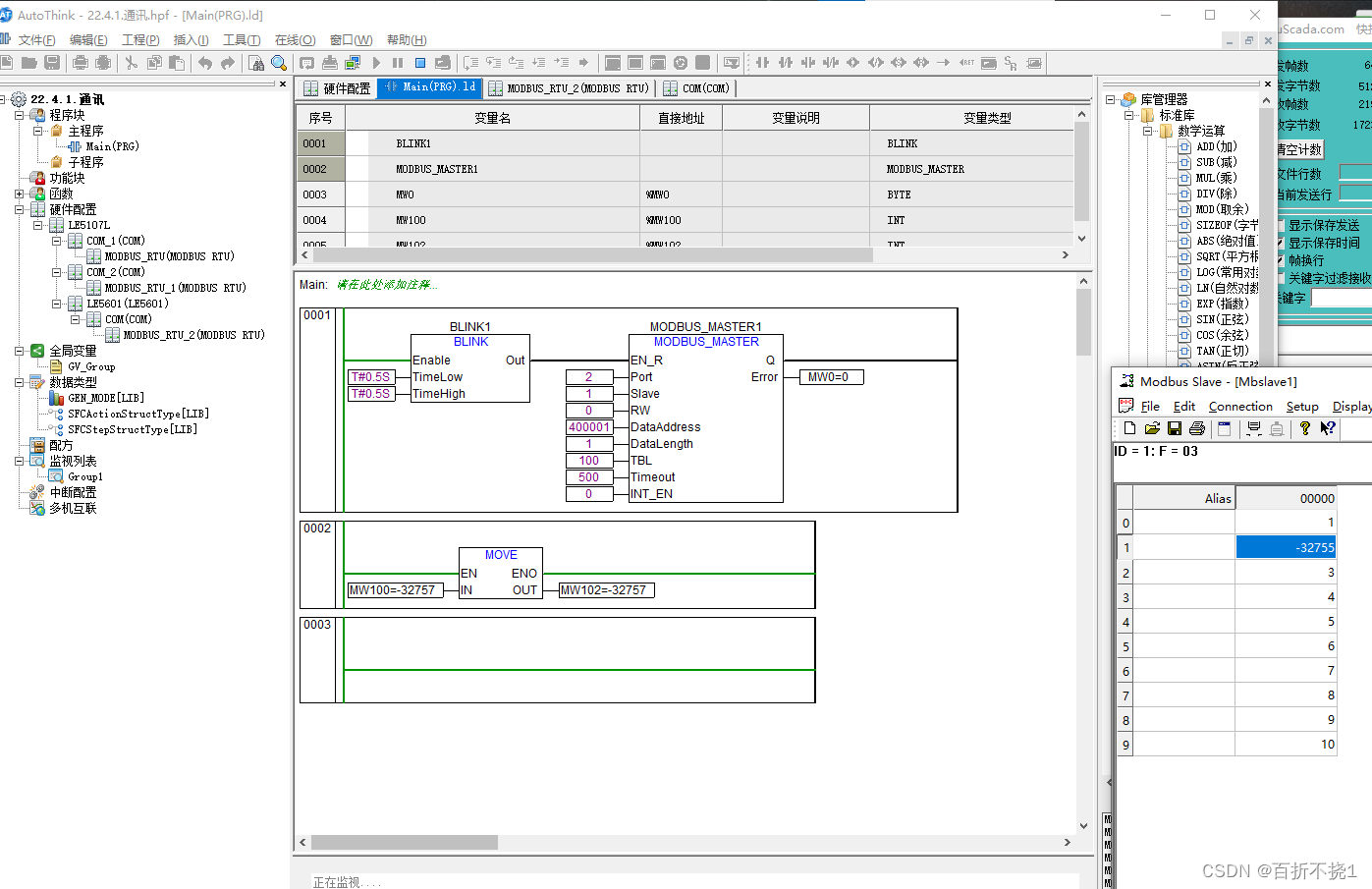

       4、程序编写

程序说明：通过BLINK脉冲发生器制造方波脉冲，使MODBUS RTU主站功能块每1秒读取一次1号从站地址从1开始，得到的1 个字节存放在%MW100开始的地址中，通讯超时时间为500ms。

       注意：和利时的通讯与常见PLC编程软件模块设置有所不同。

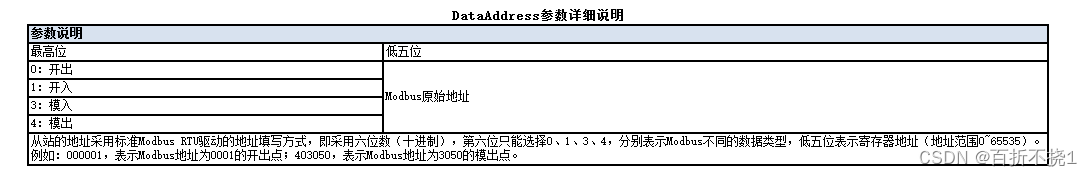

400001，（从右到左数）第六位表示功能码，如400001，4对应功能码03，第一位1表示从站地址是1。PLC做主站，MODBUS Slave做从站，数据地址会偏移1位。

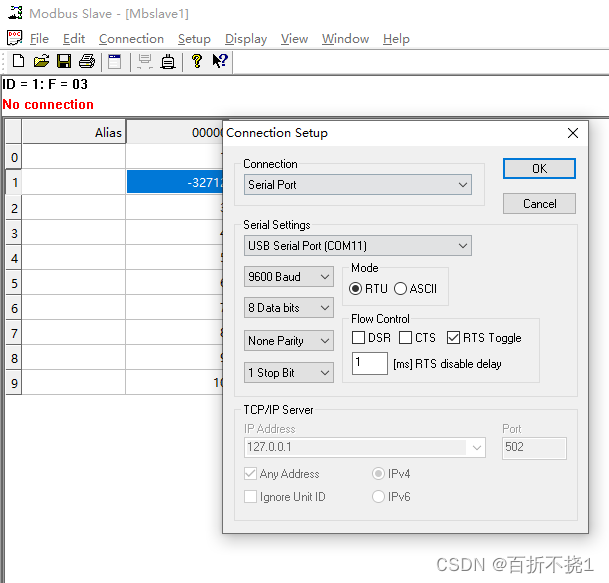

Modbus Slave设置与PLC编程软件设置端口参数一致，具体参数如下图。

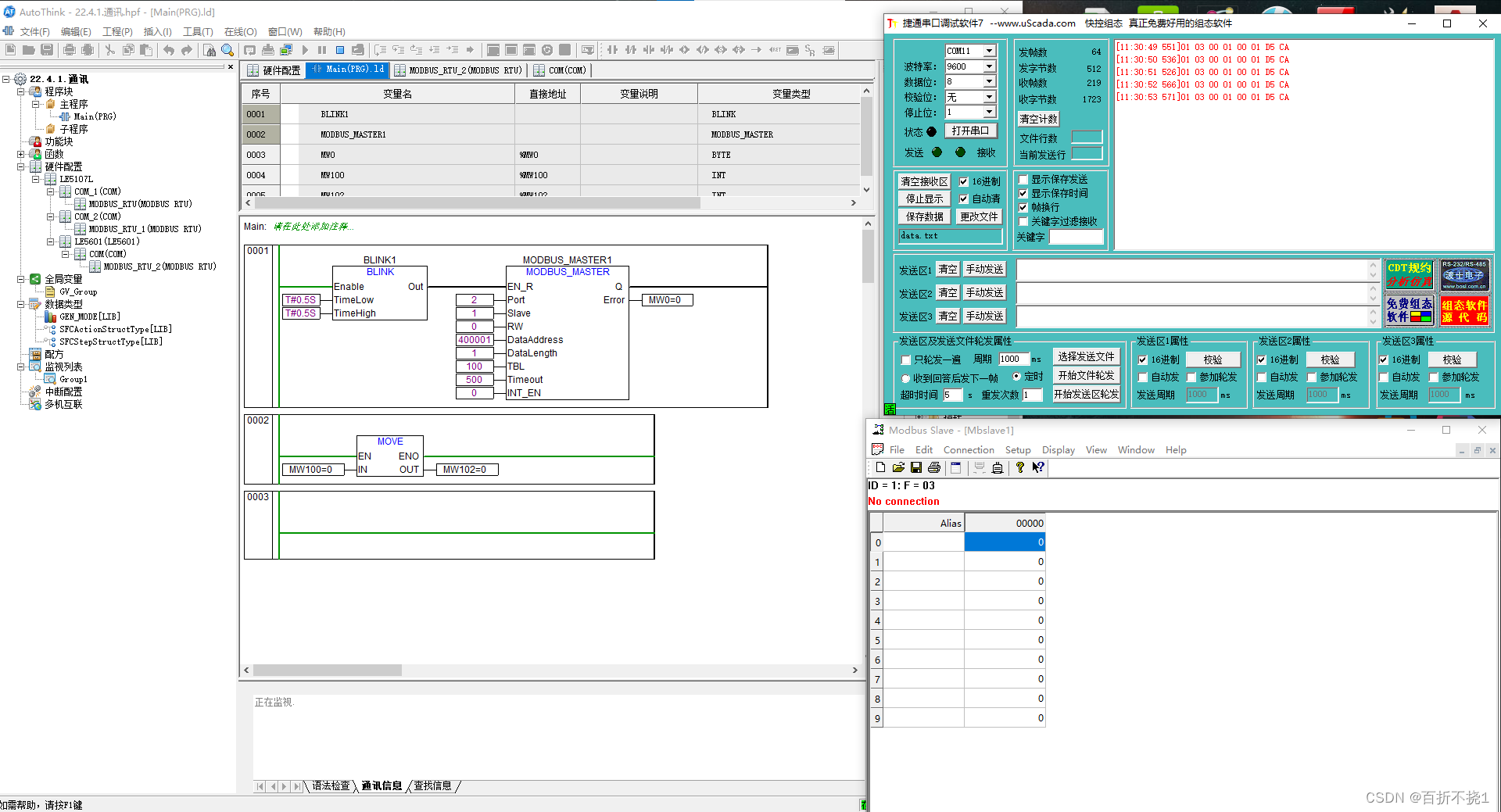

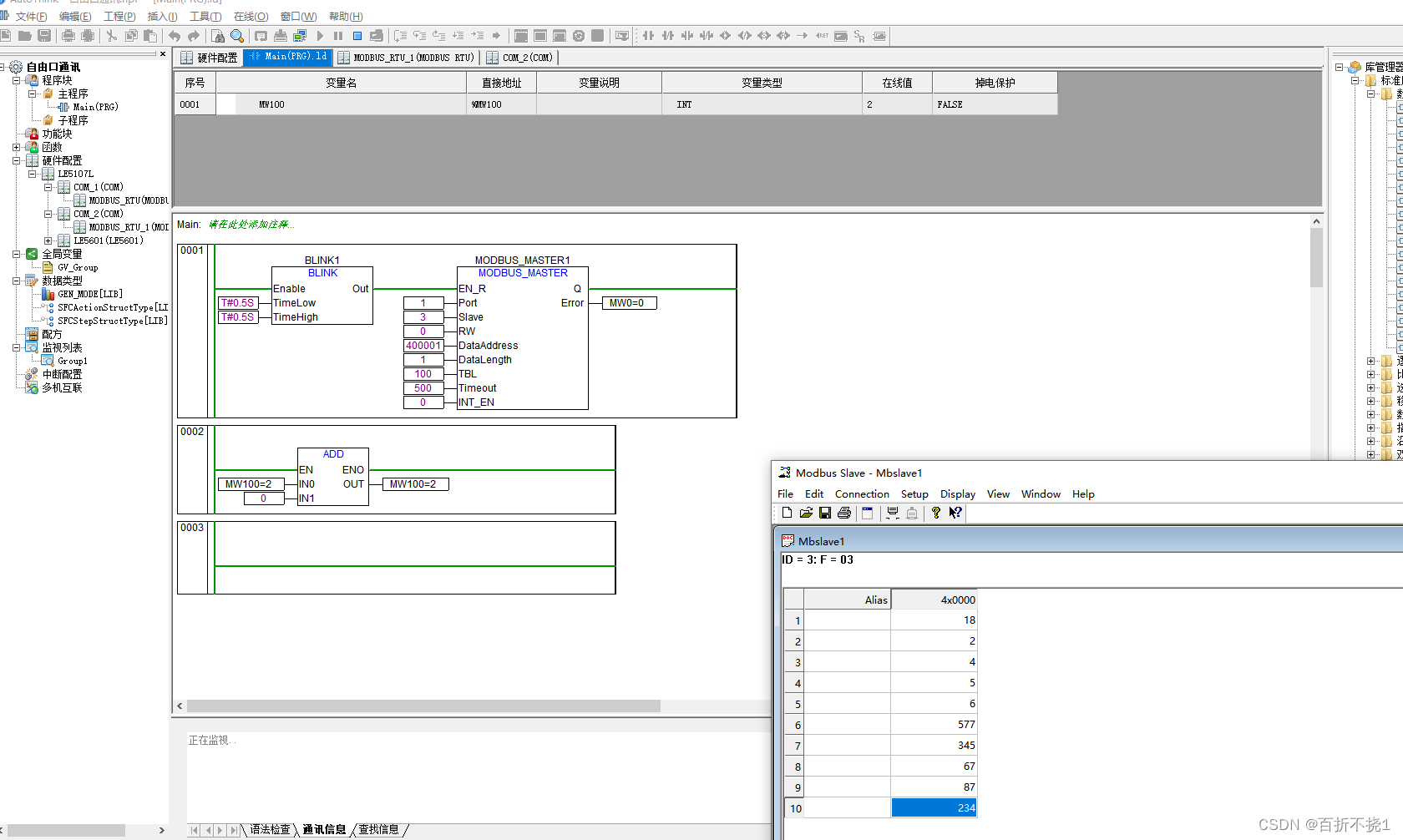

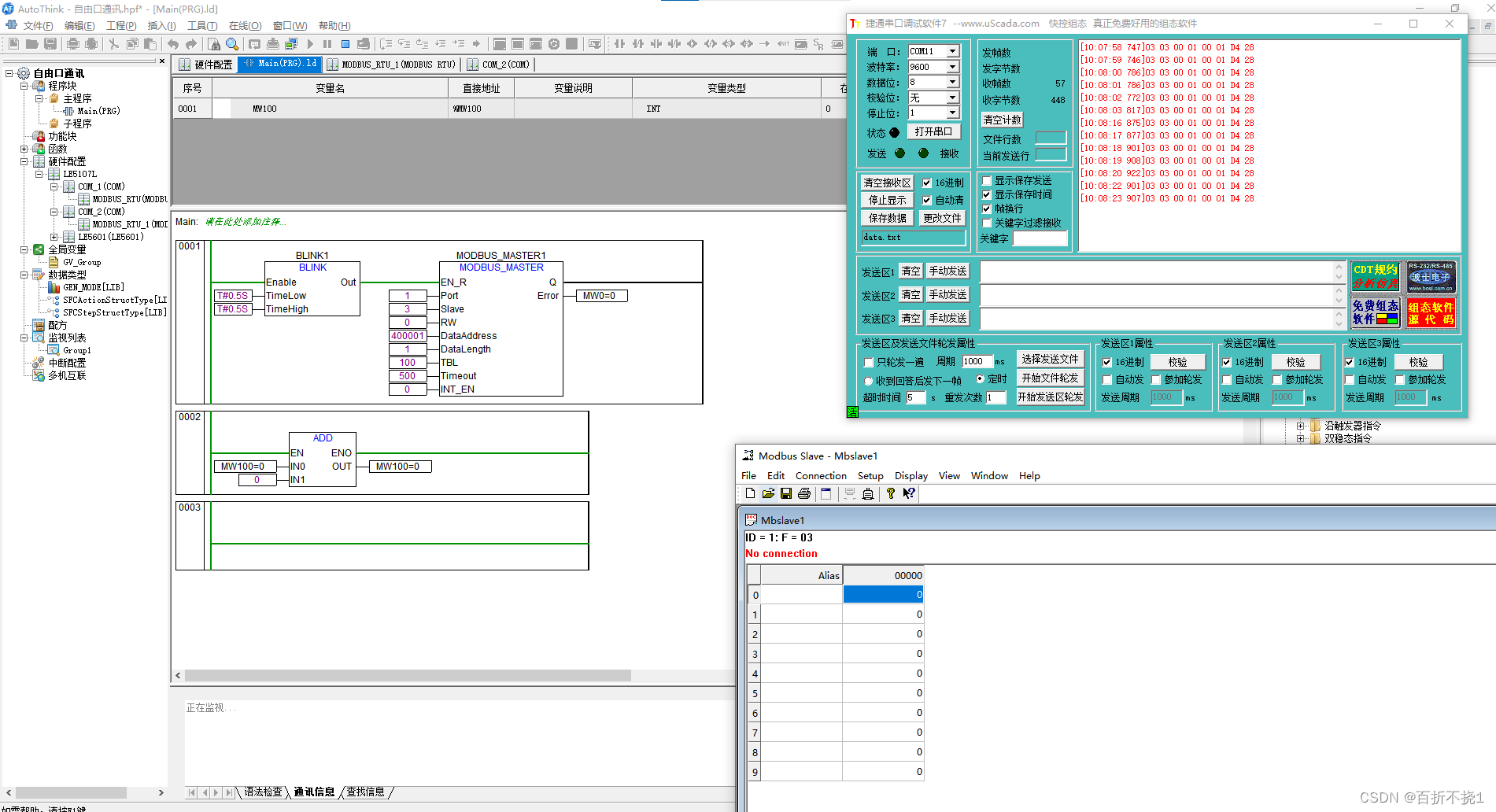

最后，通讯成功。如下图所示：

案例二：使用和利时PLC做主站，PC端用Modbus Slave模拟从站进行通讯。

使用LE5107Lplc进行通讯，LE5107Lplc——USB---RS485串口线——PC端。

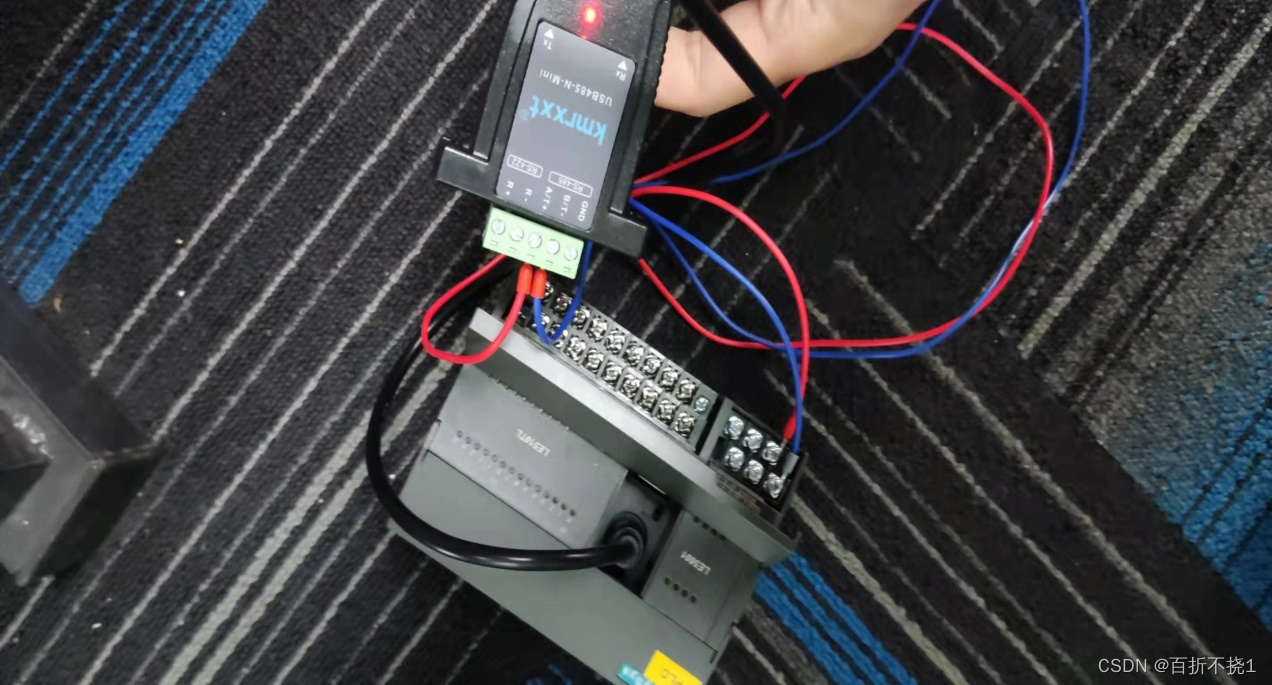

实际接线如下图：

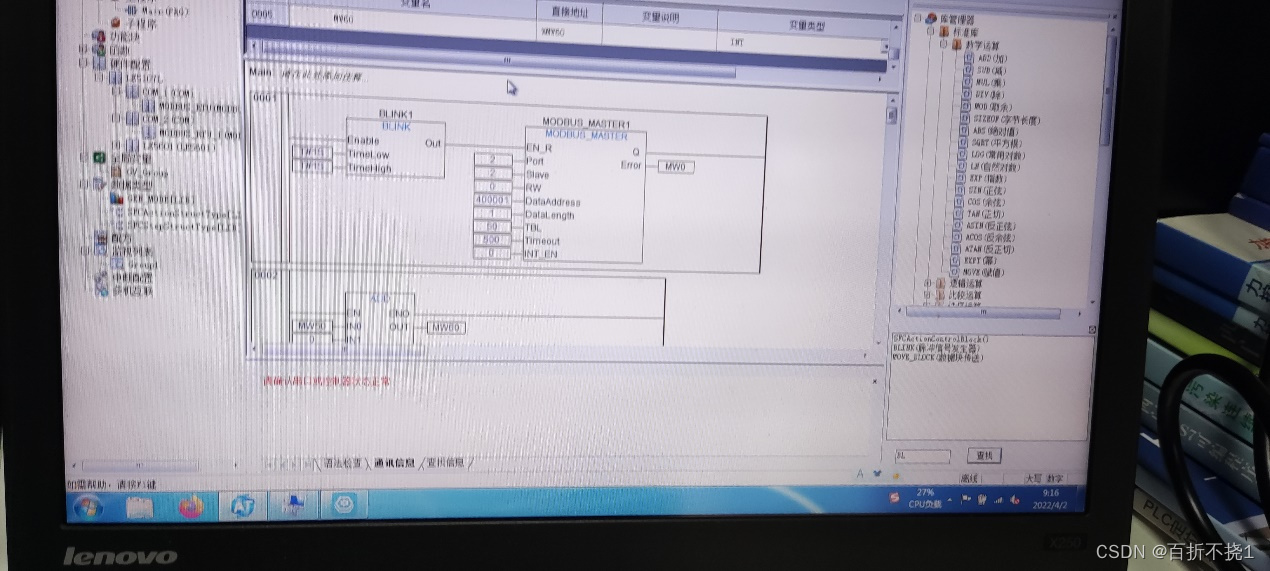

程序编写：

程序说明：

通过BLINK脉冲发生器制造方波脉冲，使MODBUS RTU主站功能块每1秒读取一次1号从站地址从1开始得到的1个字节，存放在%MW100开始的地址中，通讯超时时间为500ms。

参数设置：同上

通讯成功，如图所示：

案例三：使用PC端（Win10）Mobus Poll软件做主站，和利时模块LE5106做从站。

1. 实物接线

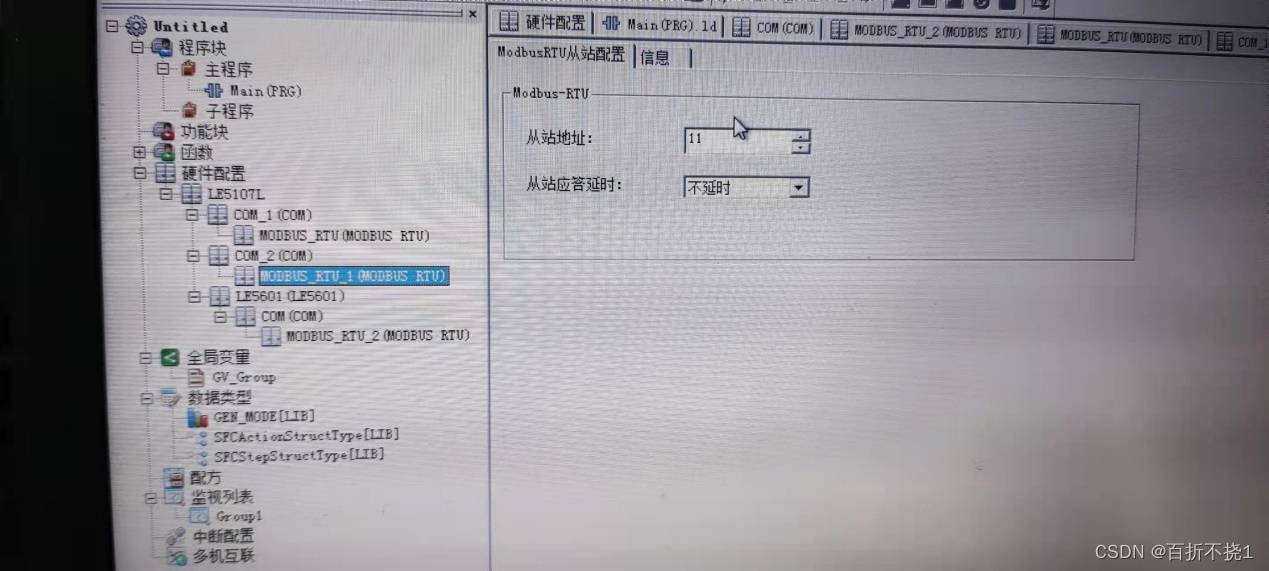

1. 设置参数

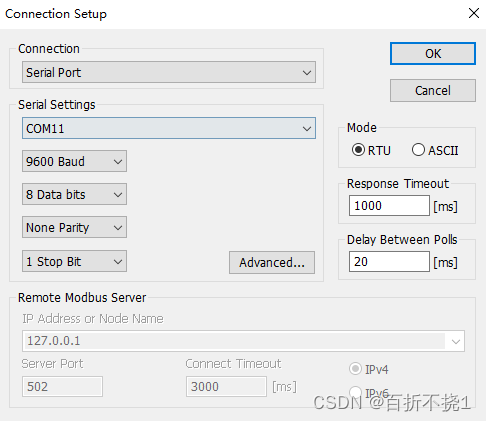

Modbus Poll设置：

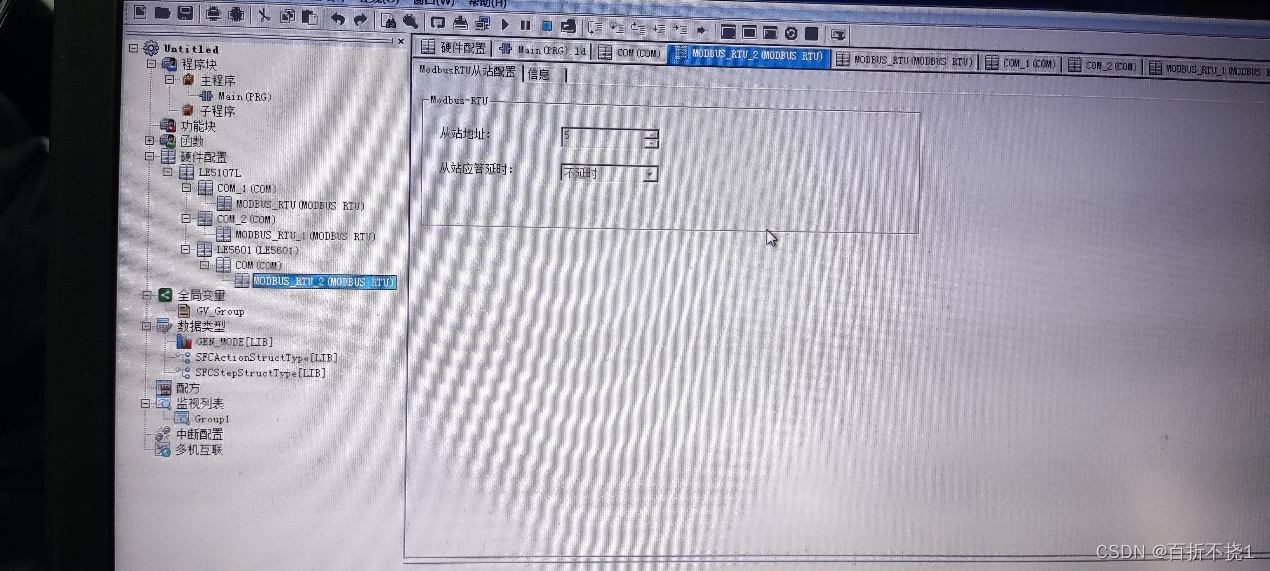

3、硬件配置

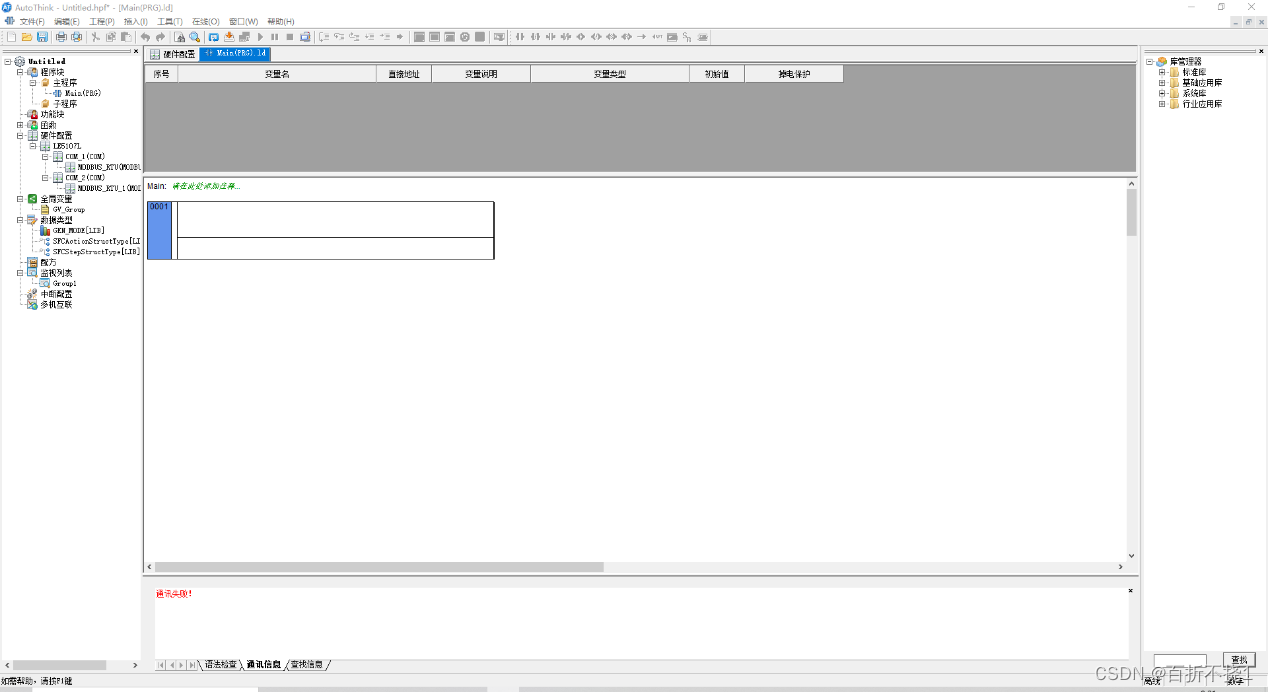

1. 程序编写

无程序编写，只需设置参数即可

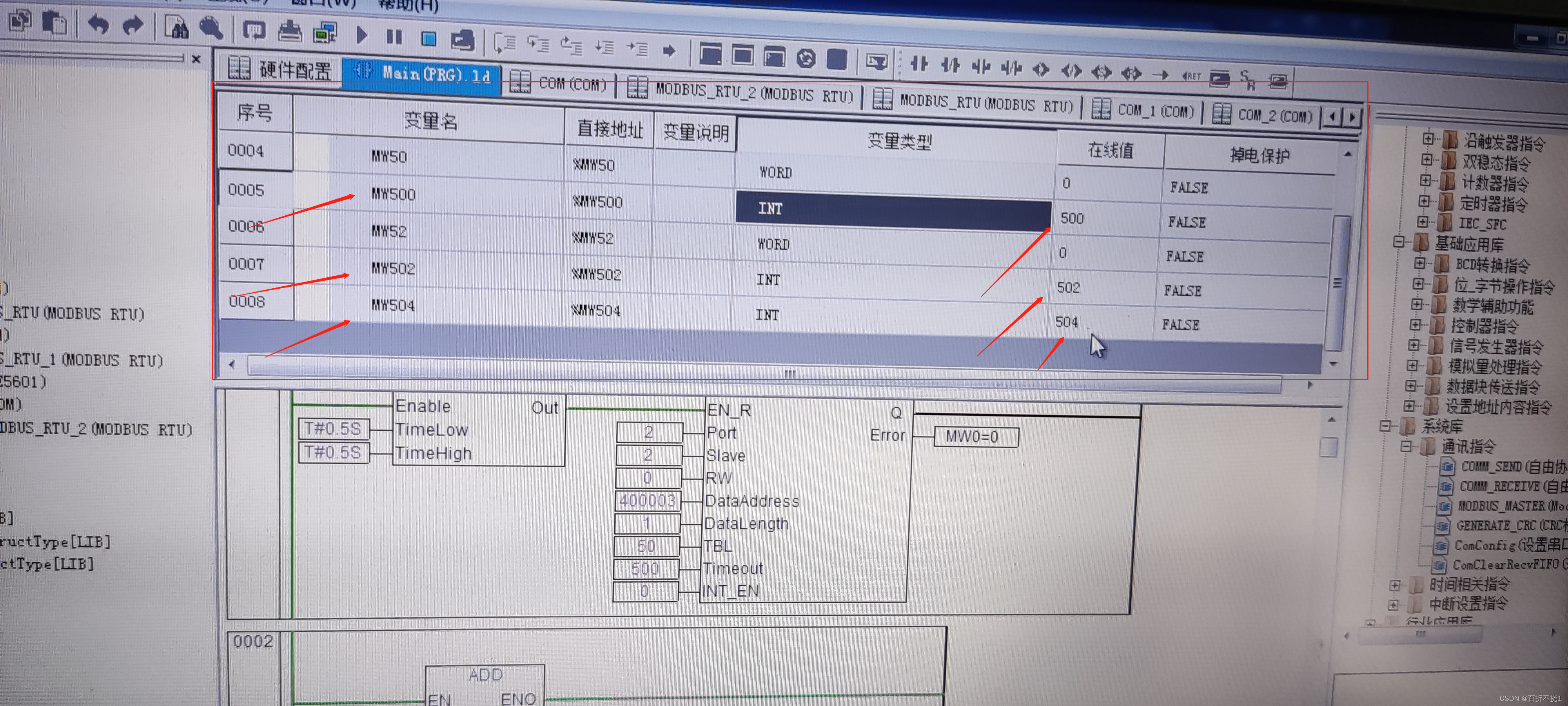

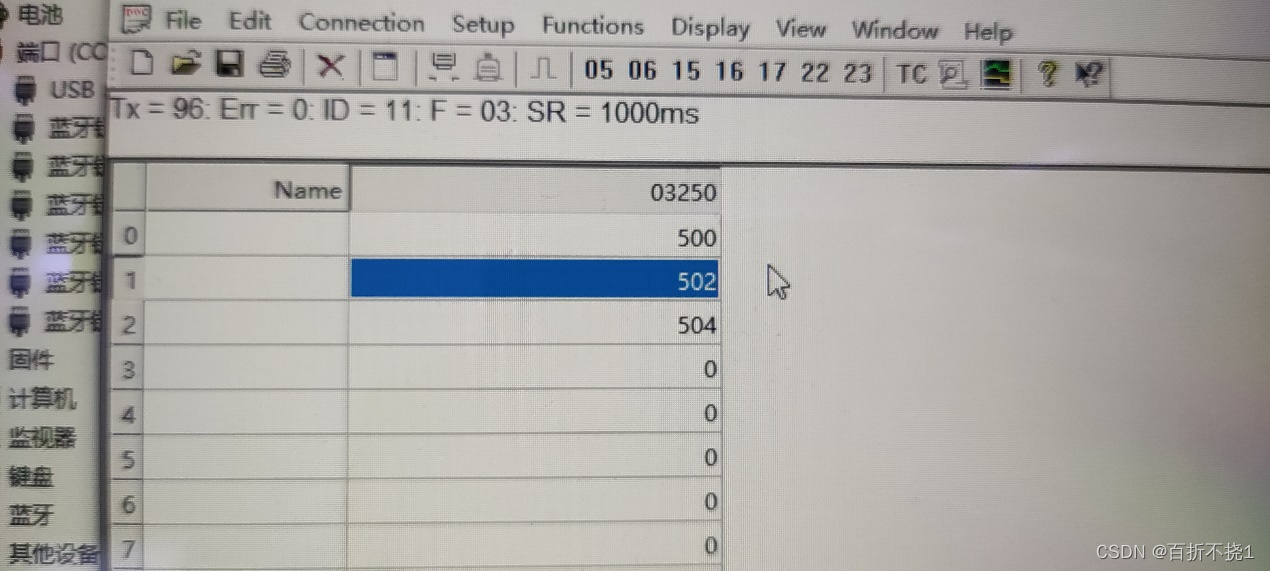

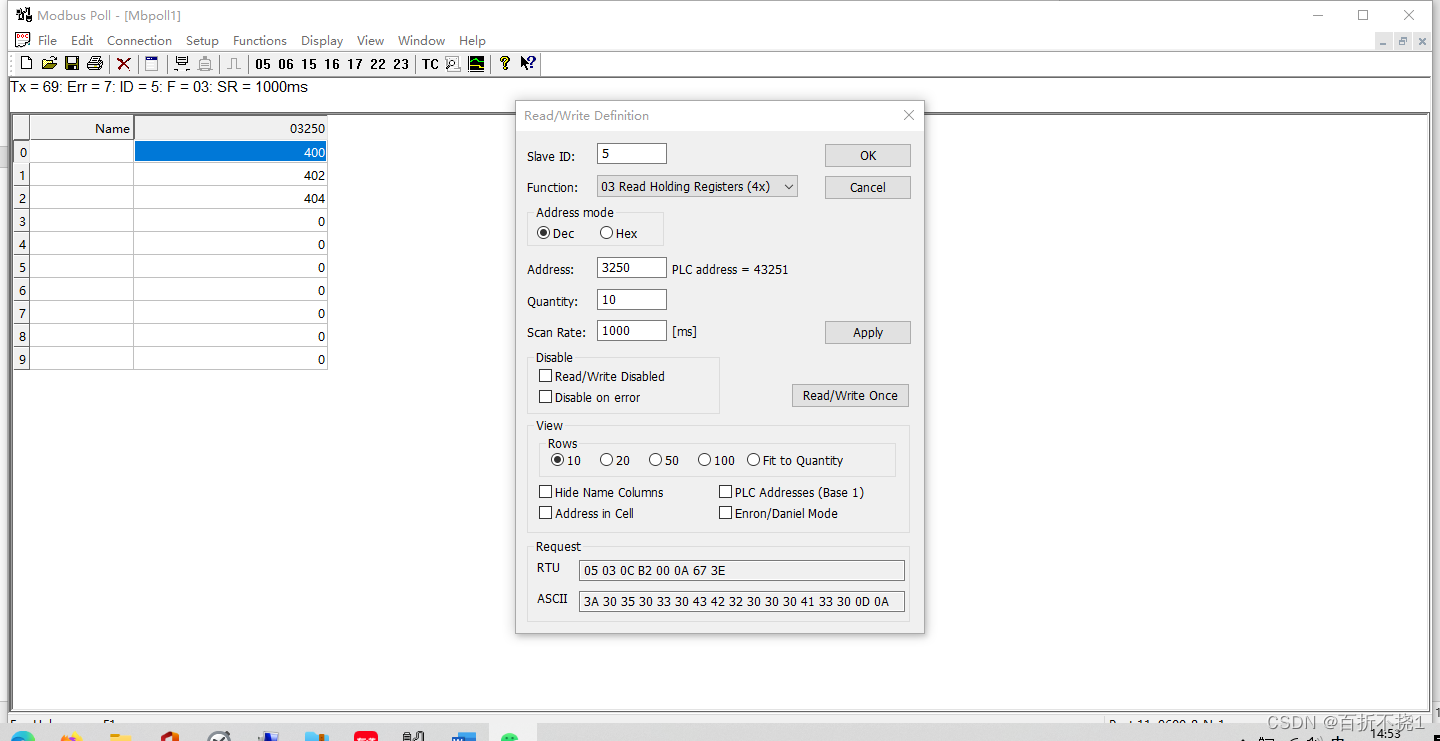

1. Modbus Poll模拟主站，启动串口读出数值：

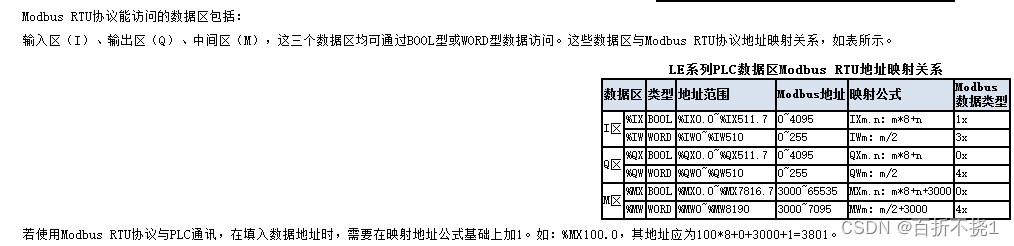

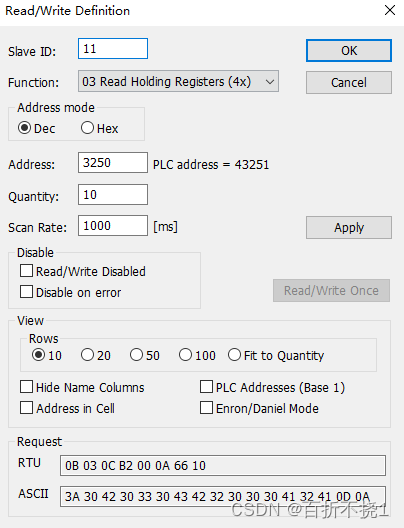

数据区与Modbus RTU协议地址映射关系：

如：读取%MW500，数据类型是WORD/INT，则Modbus Poll设置Address为=500/2+3000；

Address = 3250；

如读取%MW600，数据类型是WORD/INT，则Modbus Poll设置Address为=600/2+3000；

Address = 3300；

案例四：使用PC端（Win10）Mobus Poll软件做主站，和利时LE5107Lplc做从站。

1. 实物接线

1. 参数设置

Modbus Poll设置：

3、硬件配置

4、程序编写

无程序编写，只需设置参数即可

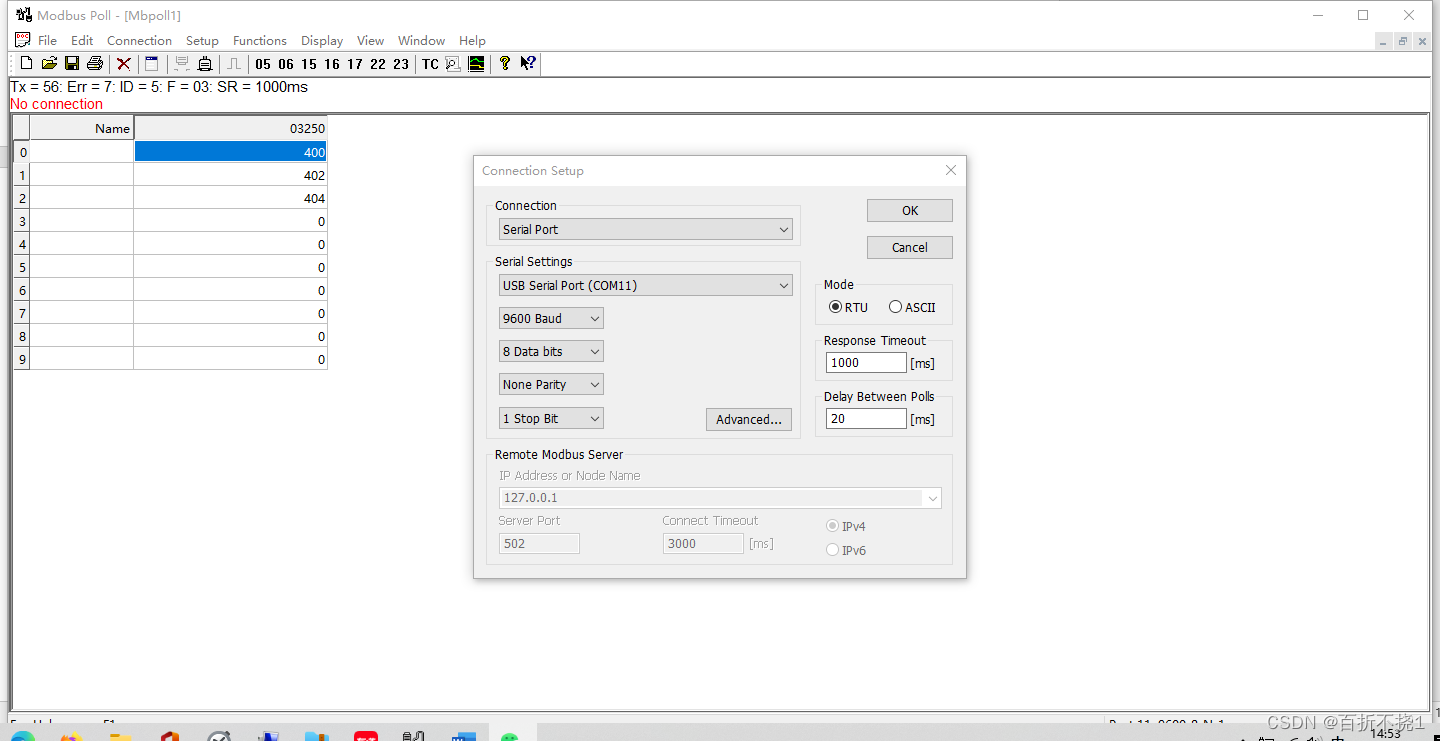

5、Modbus Poll模拟主站，启动串口读出数值：

设置参数与案例三基本相同，注意从站地址及相关串口设置即可。

注意事项

AutoThink出现超时，其他参数设置无误，甚至是原先可以运行的程序，突然出现超时错误。

解决方法：减少BLINK脉冲发生器的间隔时间，TimeLow--->T#0.5S，TimeHigh--->T#0.5;

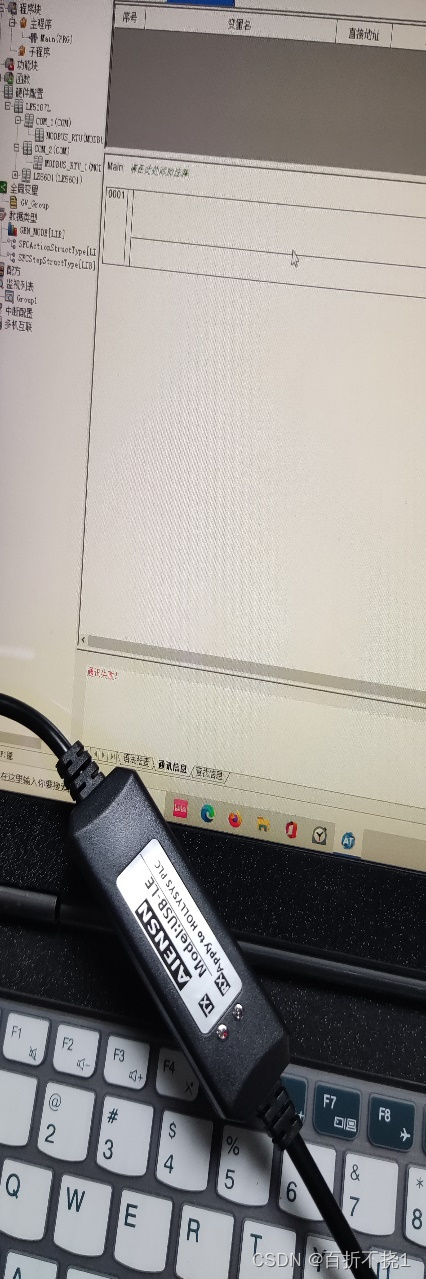

关于出现无法下装程序情况，经常发生失灵情况，具体表现如下图：



win10系统

软件Auto 3.1.7 B2

4个USB端口，全试了，都无法下装程序，com口都能正常显示。

错误信息：通讯错误。

win7系统电脑

USB端口全试了，同上，一样不行。

       可尝试方法：

1. 换线。
2. 将PLC打到Stop模式，再进行下装。
3. 重启电脑和软件。
4. 换win7/win10系统电脑再进行尝试。
