和利时LE5107_LE5106_自由口协议

和利时LE5107_LE5106_自由口协议

目录

概述... 1

使用软件版本... 1

案例展示... 3

注意事项... 13

概述

如何利用和利时PLC——LE5107L和LE5601通讯拓展模块——RS845通讯拓展板——PC端模拟主从站，进行自由口通讯。

使用软件版本

PC：Win10系统

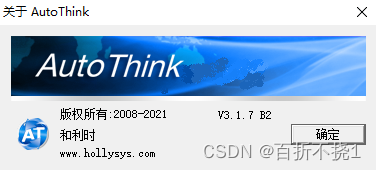

编程软件：AutoThink V3.1.7 B2 。注：官网可下载（Edge浏览器可正常打开）

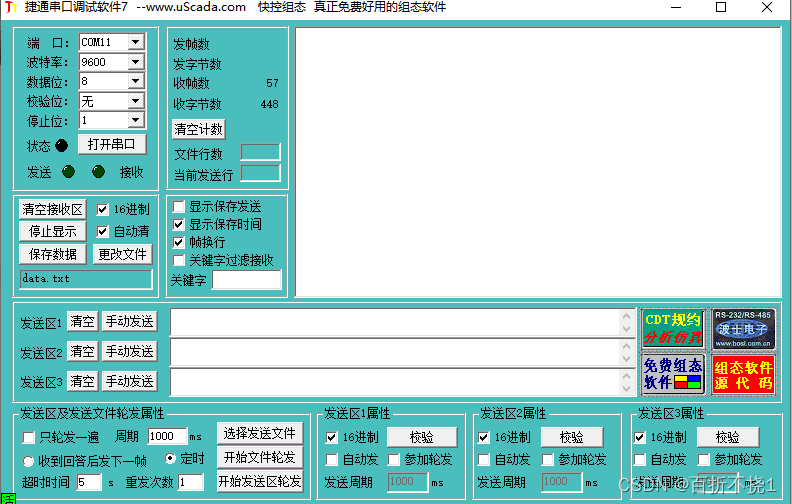

串口调试软件：捷通串口调试软件V7.0

从站模拟软件Modbus Slave：

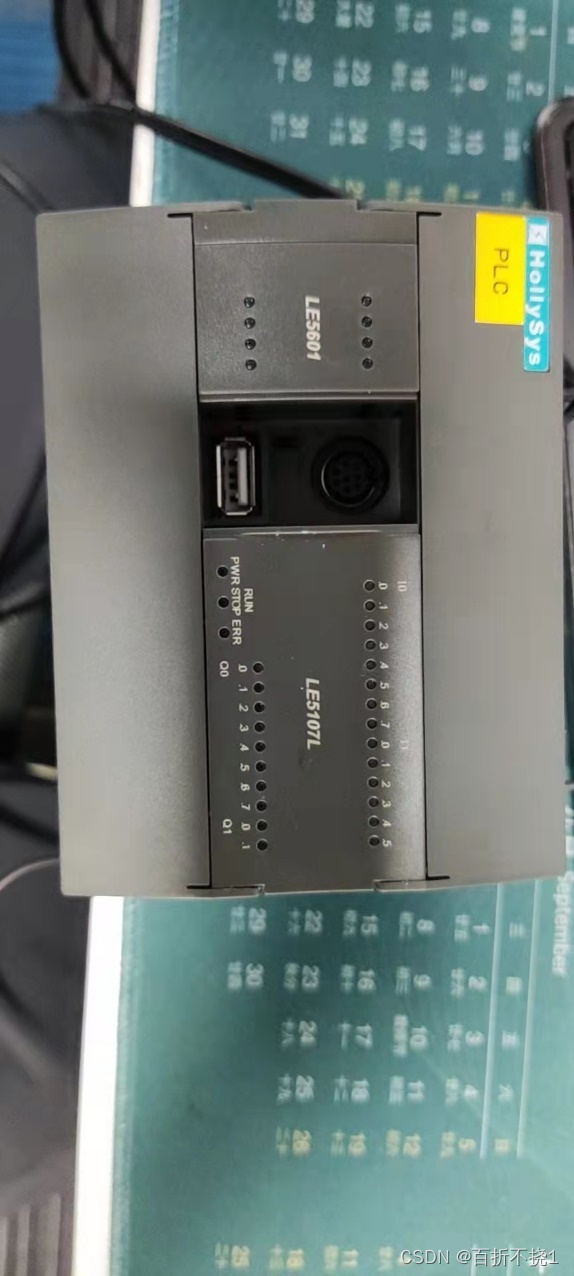

PLC型号：LE5107L

拓展模块：LE5106

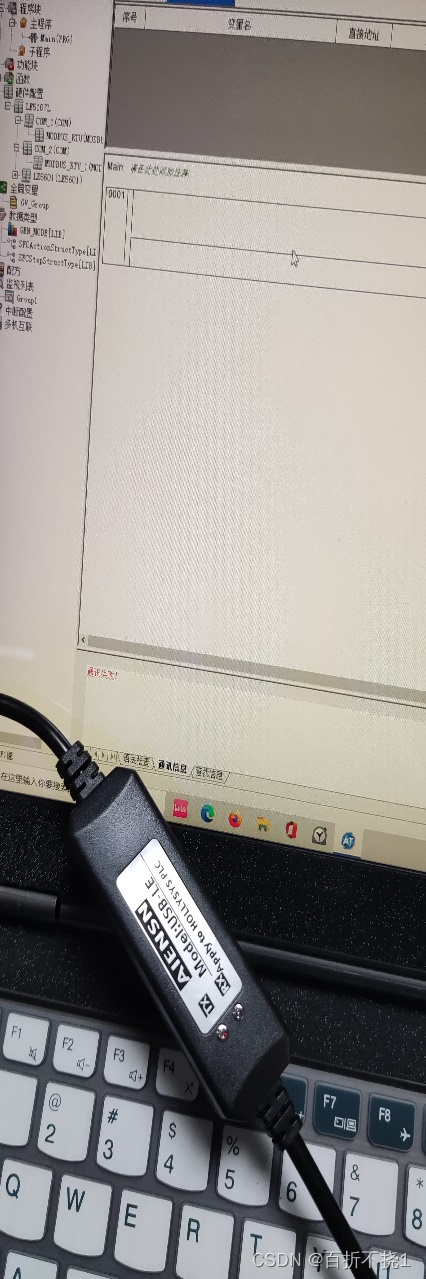

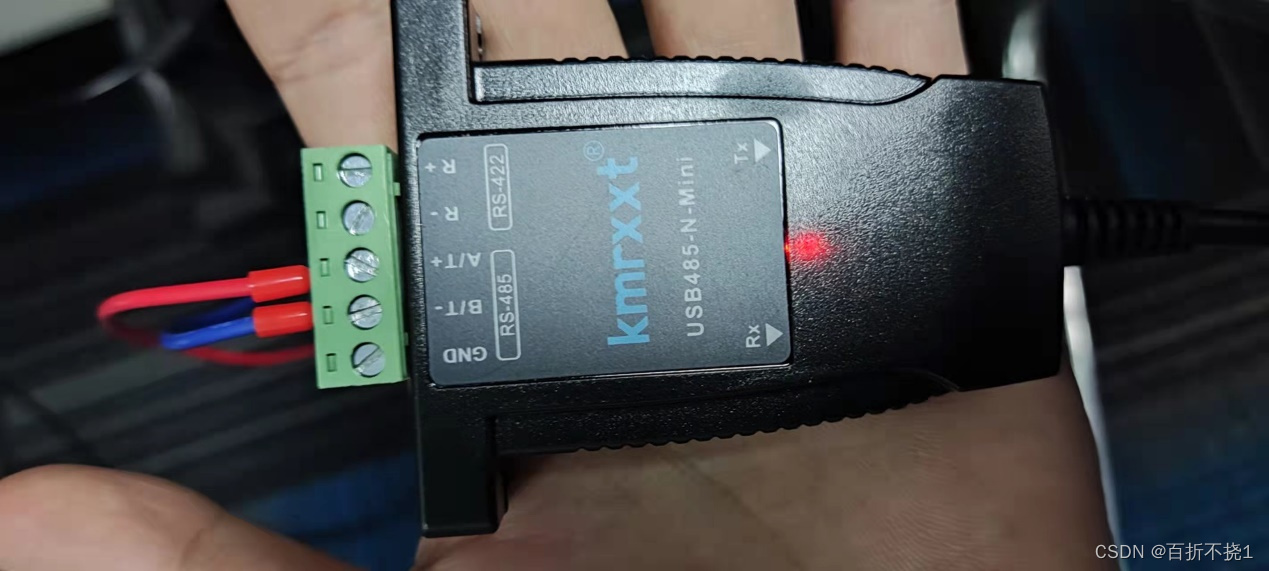

USB-485串口线：

通讯线: USB-8针，

！Win10系统电脑插入时，可能出现无法识别驱动的情况，此时需网上下载CP210X_USB.exe驱动，方可正常识别。

案例展示

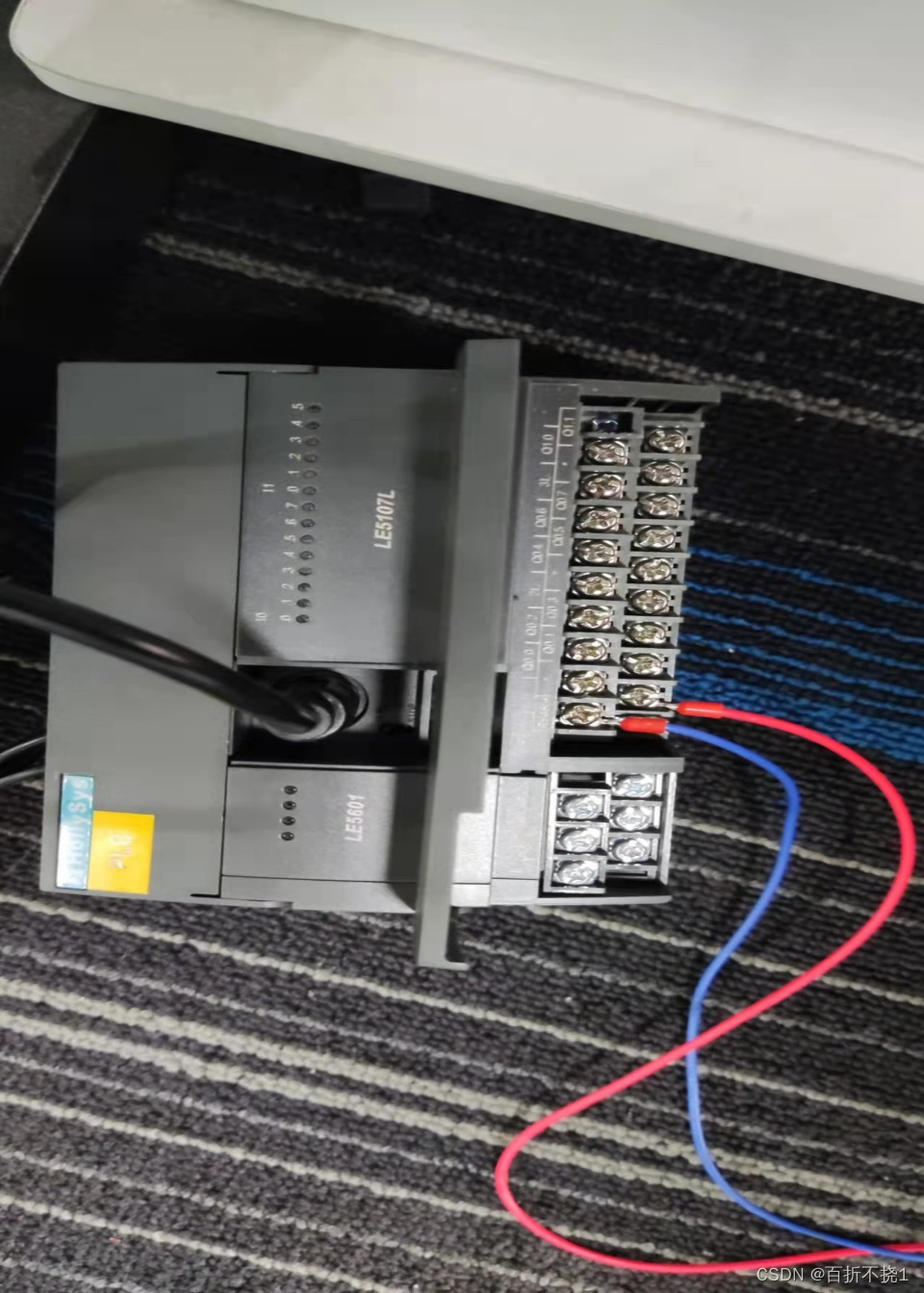

1. 实物接线

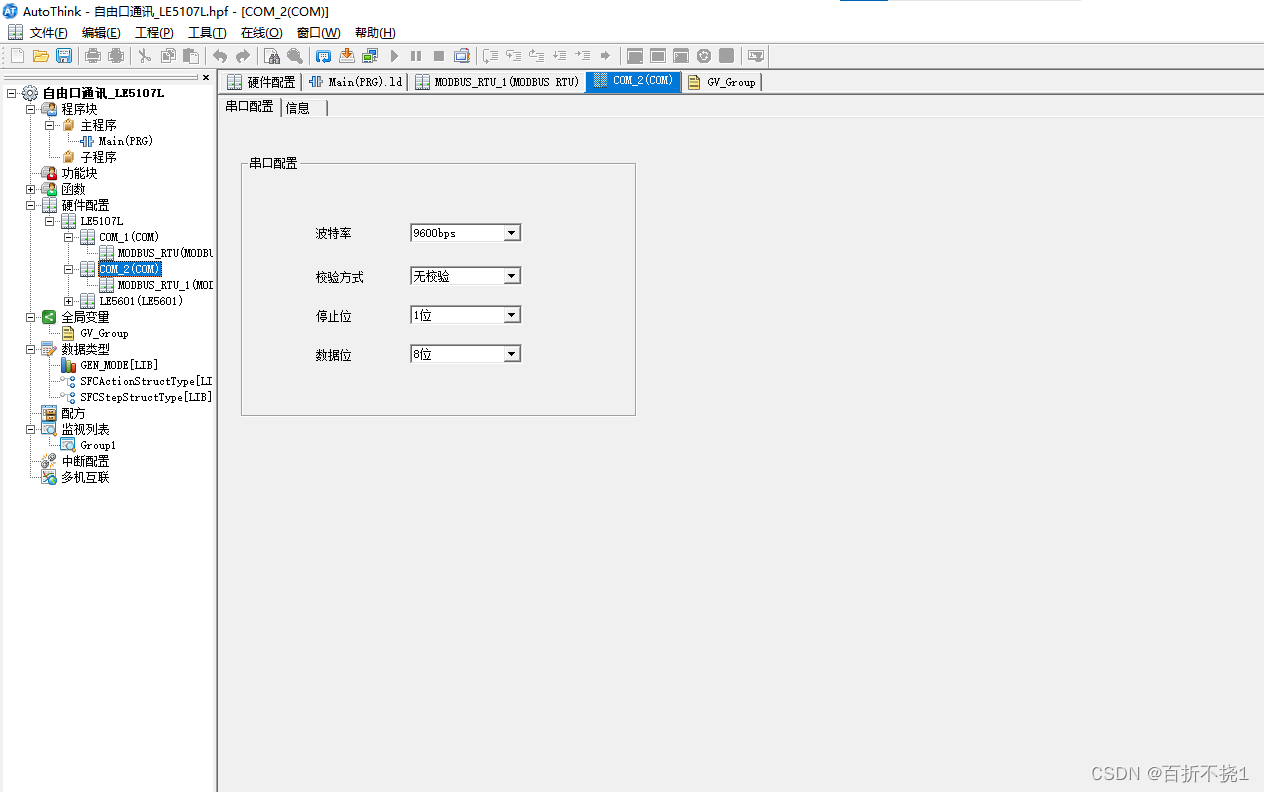

1. 参数配置

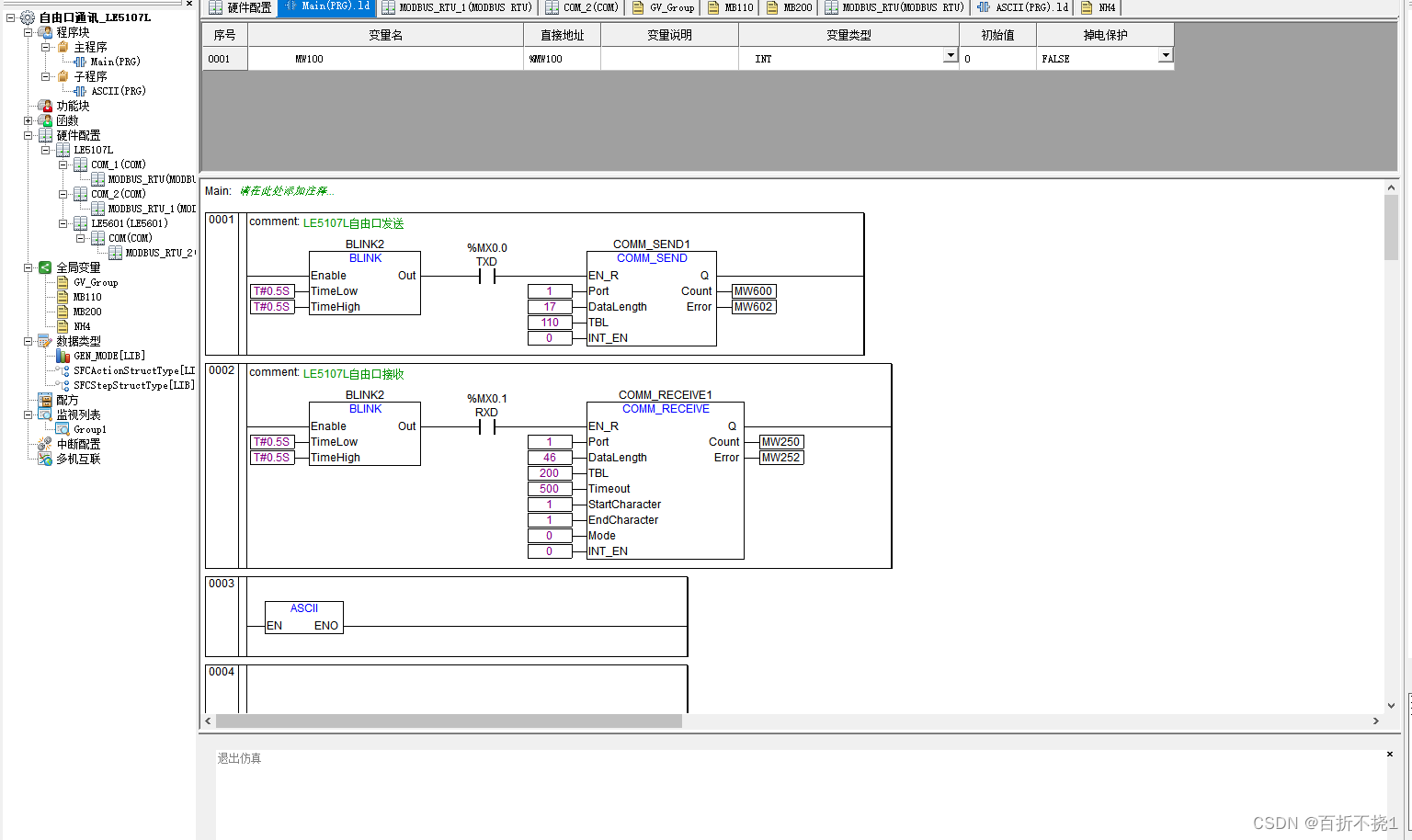

1. 程序编写

程序001说明：COMM_SEND（自由协议通讯数据发送）

通过Port参数将通讯口设置为CPU本体端子通讯口（14点不支持）。

EN_R置位并保持时，将%MB200的连续8个字节（即%MB110-%MB117）顺序发送一次，Q在发送完成的一个周期内等于TRUE，之后变为FALSE。

EN_R复位时，不进行发送。

EN_R每次由FALSE变为TRUE（置位）时，发送一次数据。

!该程序为循环发送。

程序002说明：COMM_RECEIVE（自由协议通讯数据接收）

在自由协议通讯状态下，上电Q等于FALSE，当开始运行时第一个扫描周期准备接收10个字节数据分别保存到%MB200-%MB209中，接收成功后Q等于TRUE，从而EN_R等于FALSE。下一个扫描周期时该指令不进行接收，Q等于FALSE，从而EN_R等于TRUE。再下一个扫描周期再次准备接收10个字节数据分别保存到%MB200-%MB209 中，如此循环接收数据。

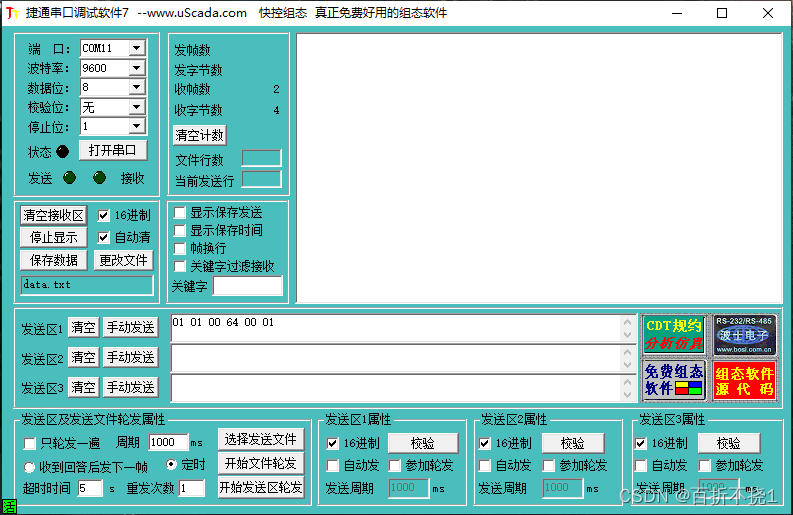

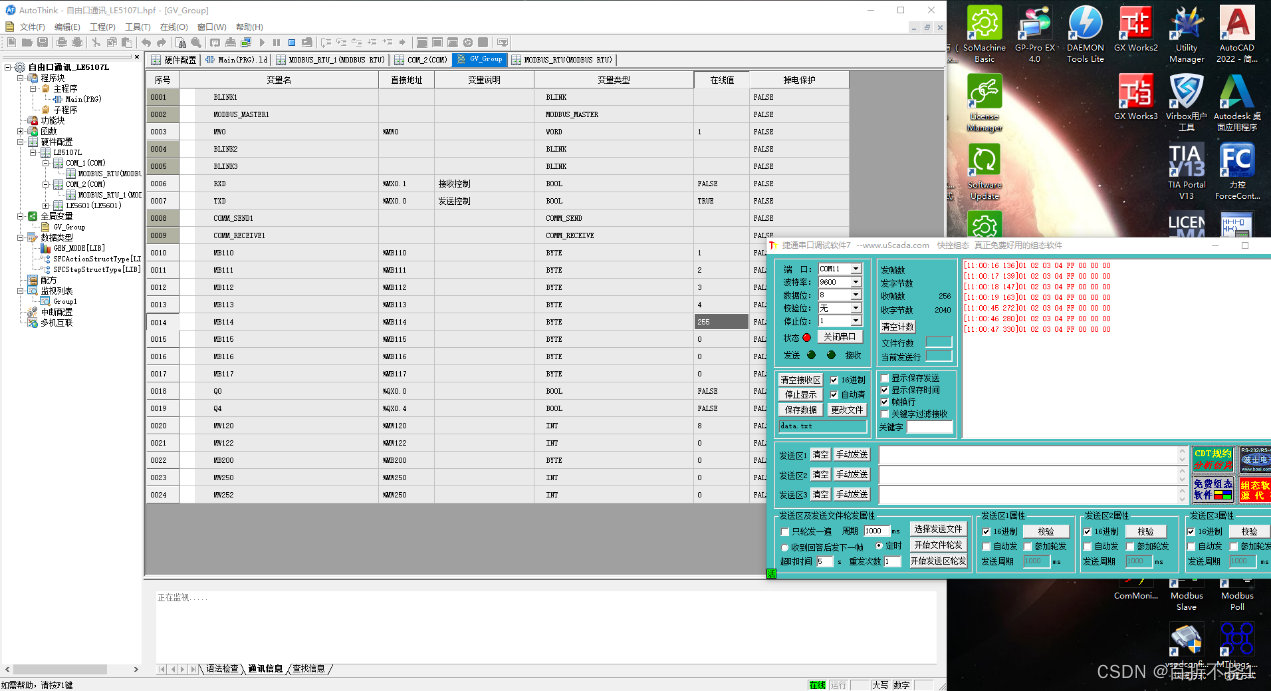

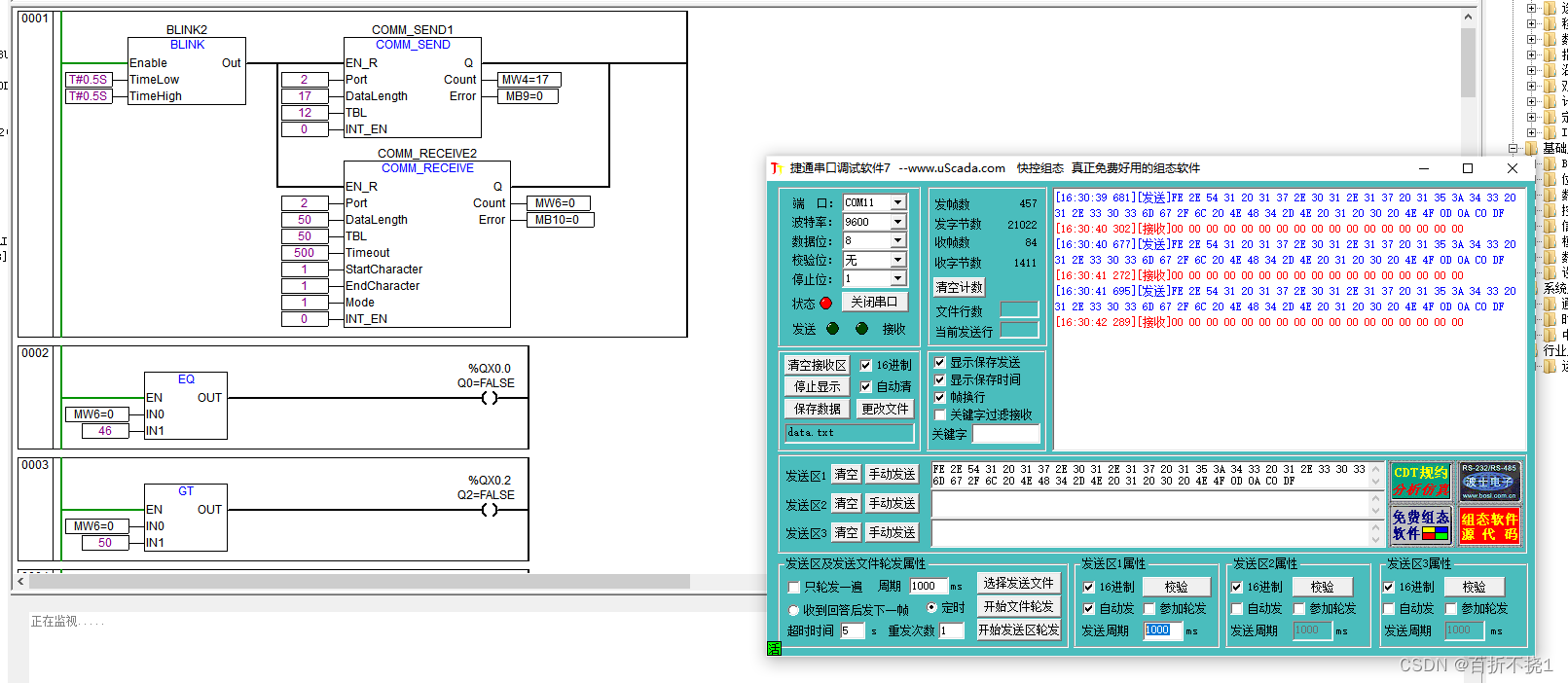

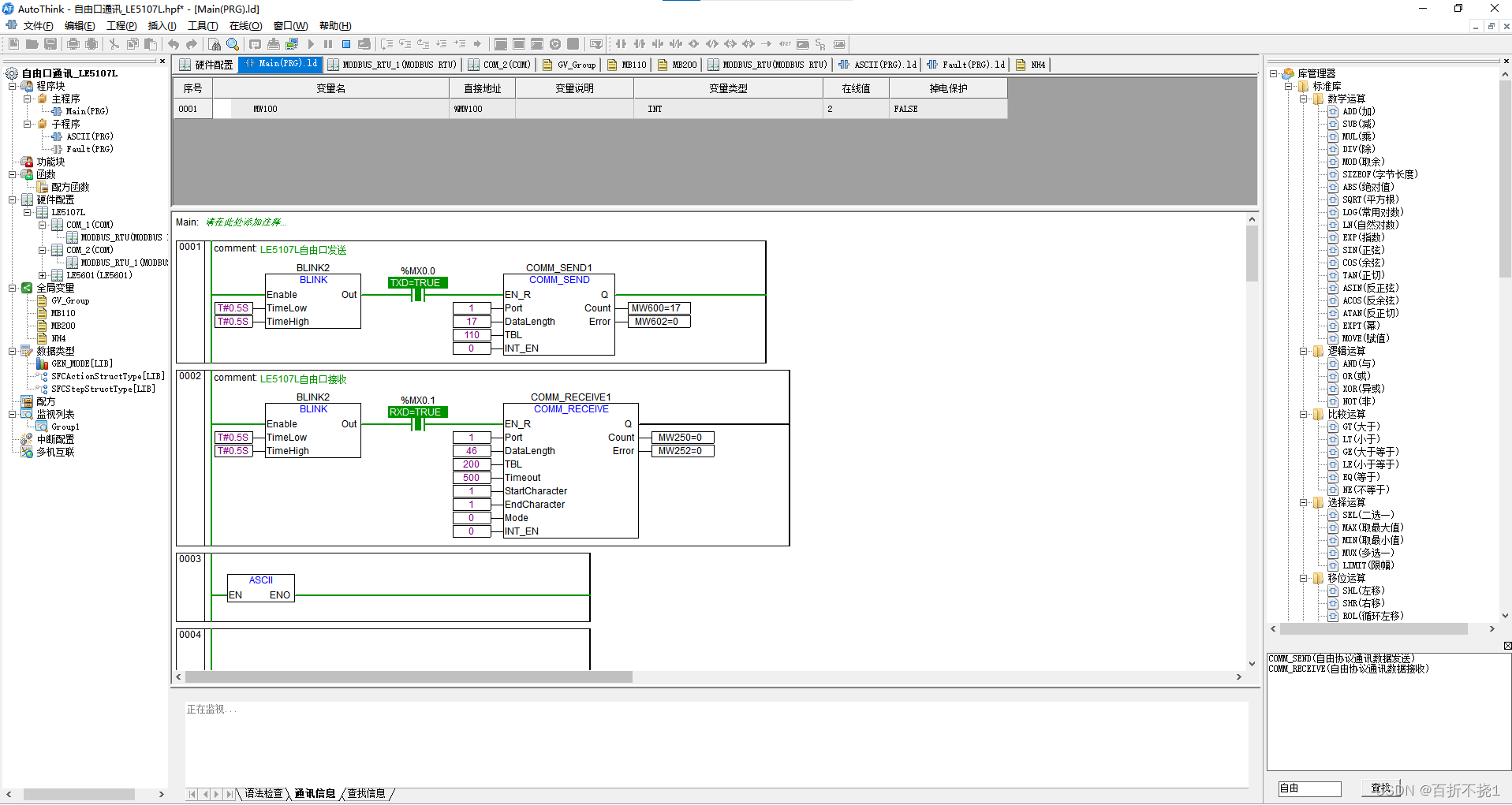

1. 通讯成功演示

！可以通过LE5107L自由口发送的同时，LE5107L自由口同时接收。

注意事项

AutoThink出现超时，其他参数设置无误，甚至是原先可以运行的程序，突然出现超时错误。

解决方法：减少BLINK脉冲发生器的间隔时间，TimeLow--->T#0.5S，TimeHigh--->T#0.5;

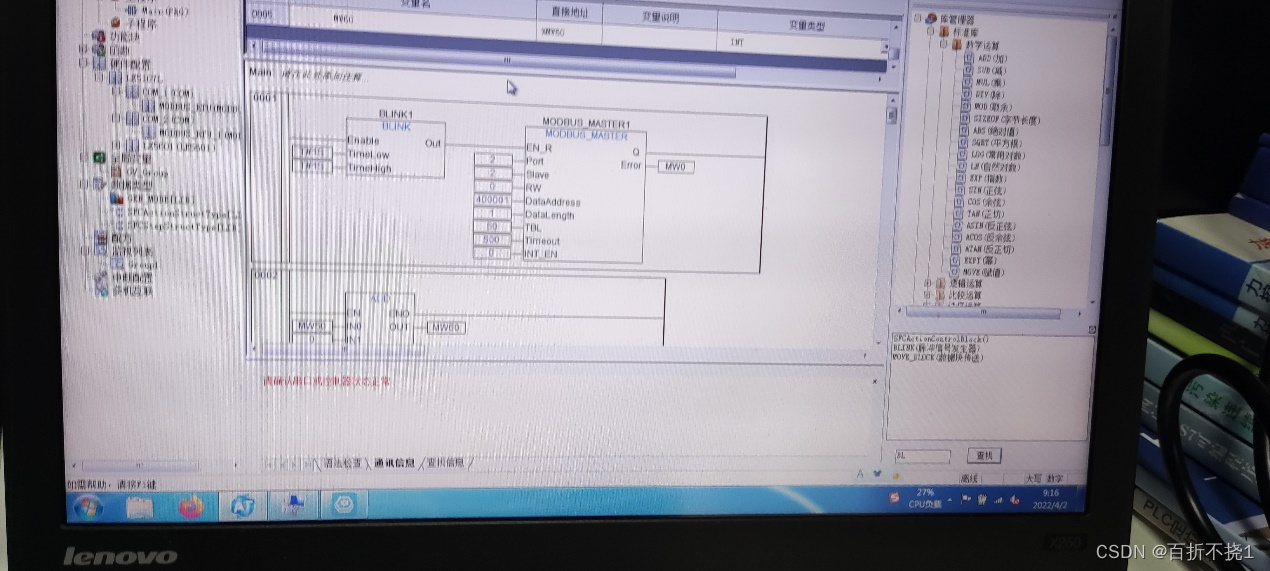

关于出现无法下装程序情况，经常发生失灵情况，具体表现如下图：



win10系统

软件Auto 3.1.7 B2

4个USB端口，全试了，都无法下装程序，com口都能正常显示。

错误信息：通讯错误。

win7系统电脑

USB端口全试了，同上，一样不行。

       可尝试方法：

1. 换线。
2. 将PLC打到Stop模式，再进行下装。
3. 重启电脑和软件。
4. 换win7/win10系统电脑再进行尝试。

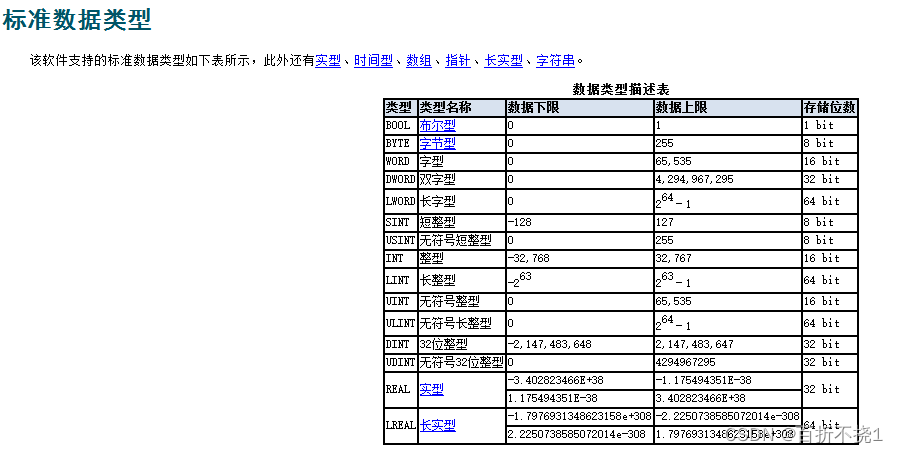

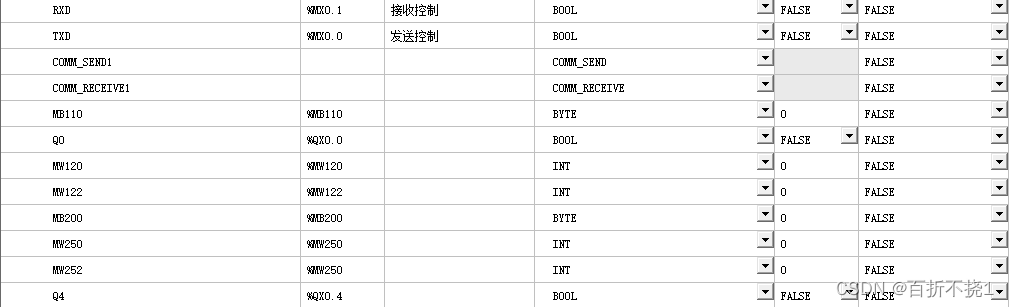

变量定义如下图：

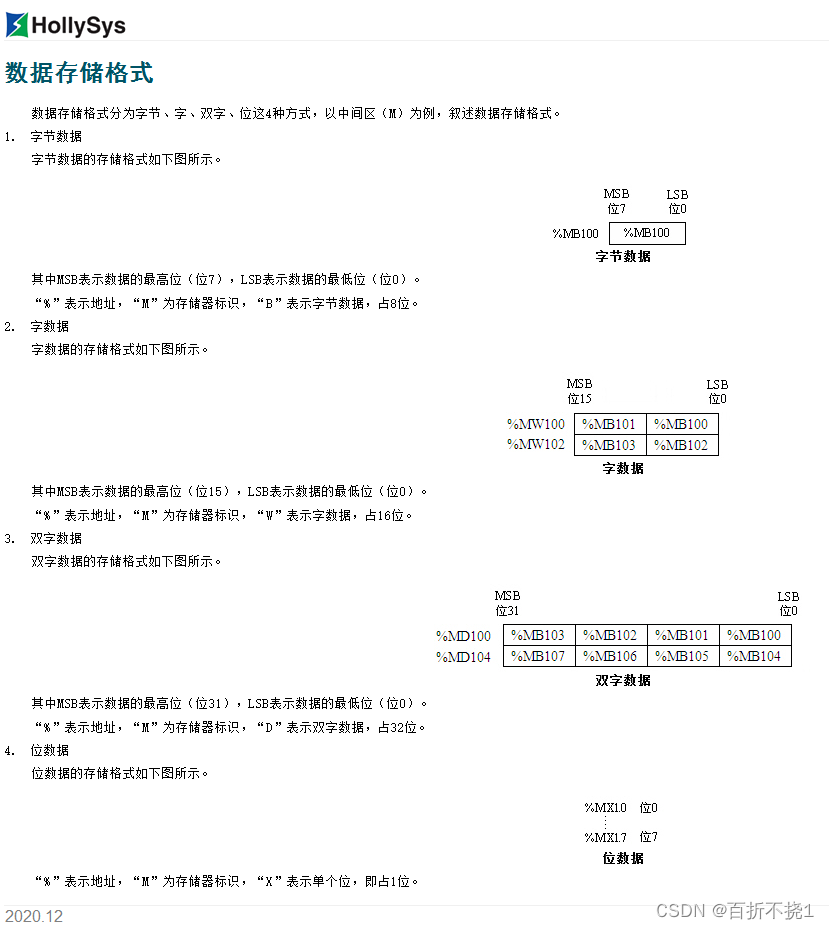

1、定义MD时，需要能被4整除的数，如：%MD404.%MD400,MD396……等。不能是：%MD310,%MD314……等。
2、定义子程序要在主程序中调用才会使用，如程序003：

当出现发送数据流，与接收命令DataLength时不匹配时，只会出现两种情况

1. 数据多出来的会往前补。

2、无法显示接收多少数据或只能显示设置DataLenth数据。
