[蓝桥杯单片机]学习笔记——LED

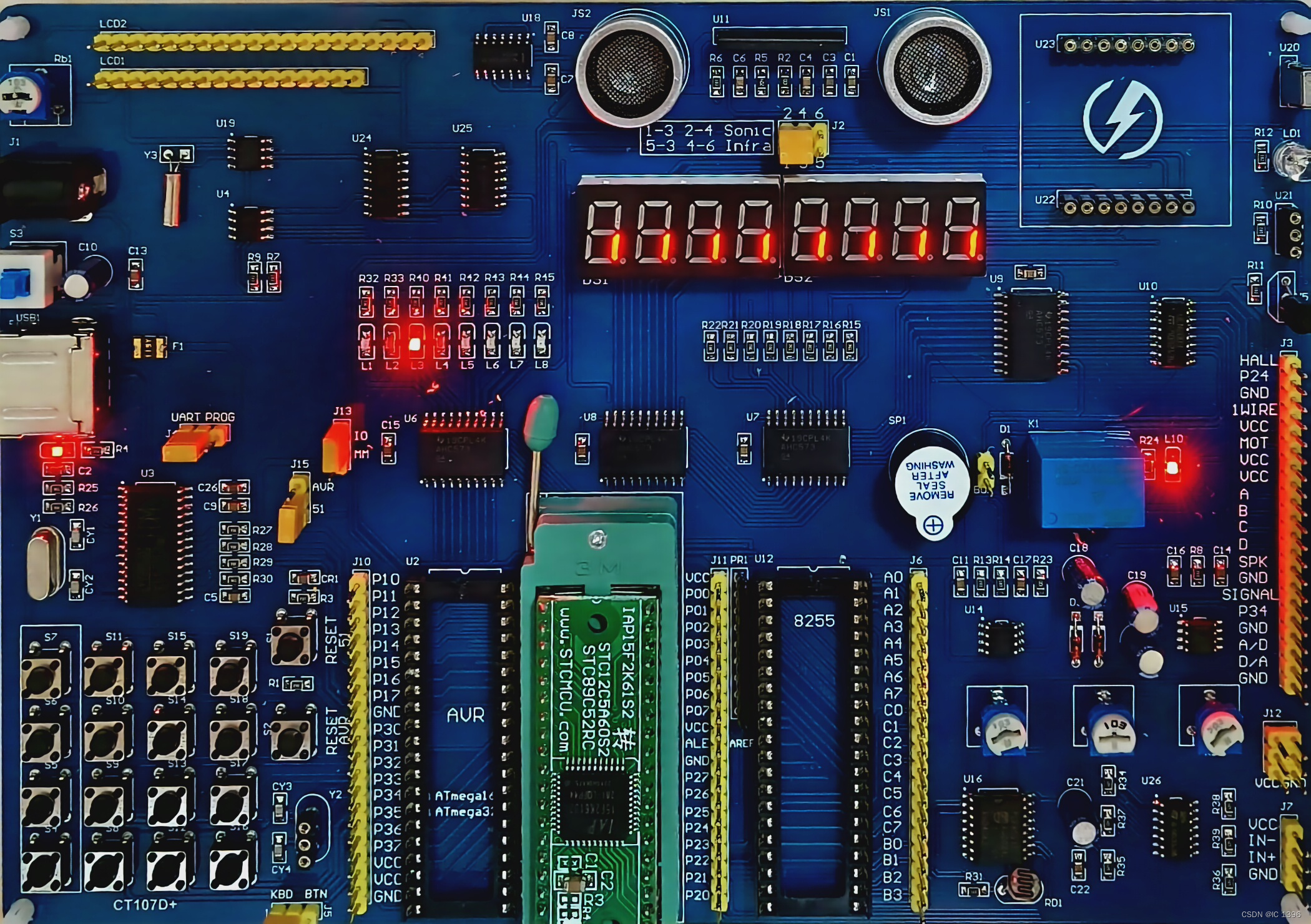

开启蓝桥杯单片机的学习之路~

目录

一、理论部分

1、138译码器

2、锁存器

3、或非门

4、分析LED相关电路

二、程序案例

---

一、理论部分





在查询原理图时，我们可以看到驱动LED灯与以上芯片及门电路有关，因而在学习LED前我们需要先了解一下以上芯片及门电路：

1、138译码器

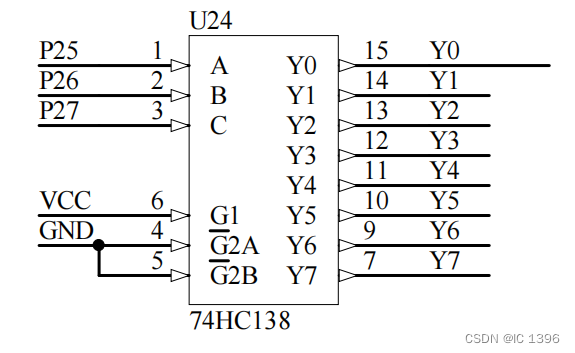

74HC138译码器为3 线－8 线译码器，主要作用是将地址端（P25、P26、P27）的二进制编码在Y0至Y7对应的输出端以低电平译出。（即输出为Y0至Y7的非）比如：P27P26P25=110时，则Y6输出端输出低电平信号。

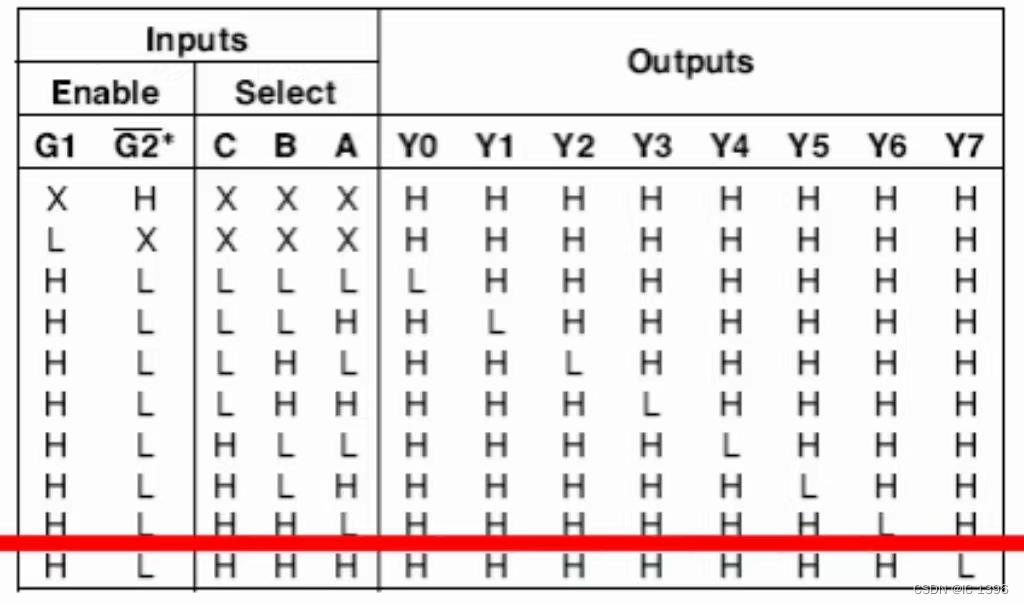

查找74HC138译码器芯片手册，可以找到其真值表如下，P25、P26、P27分别代表其中的C、B、A。引用刚才的例子： P27P26P25=110时，对应CBA=110即HHL，则由如下真值表可知Y6输出低电平。



2、锁存器

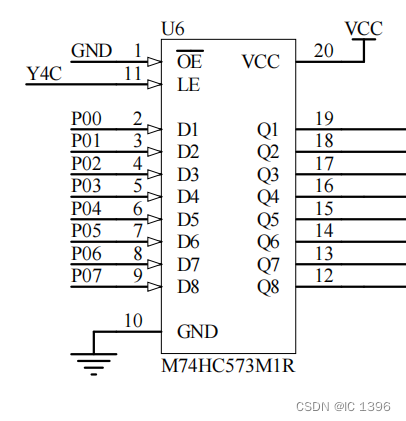

M74HC573M1R是拥有八口输出的透明锁存器。当使能（11）为高电平时，Q 输出将随数据（D）输入而变。当使能为低电平时，输出将锁存在已建立的数据电平上。输出控制不影响锁存器的内部工作，即旧数据可以保持。

3、或非门

或非门是数字逻辑电路中的基本元件，实现逻辑或非功能。有多个输入端，1个输出端，多输入或非门可由2输入或非门和反相器构成。只有当两个输入A和B为低电平（逻辑0）时输出为高电平（逻辑1）。也可以理解为任意输入为高电平（逻辑1），输出为低电平（逻辑0）。

4、分析LED相关电路

了解完上述部分后我们再对LED相关电路进行分析：

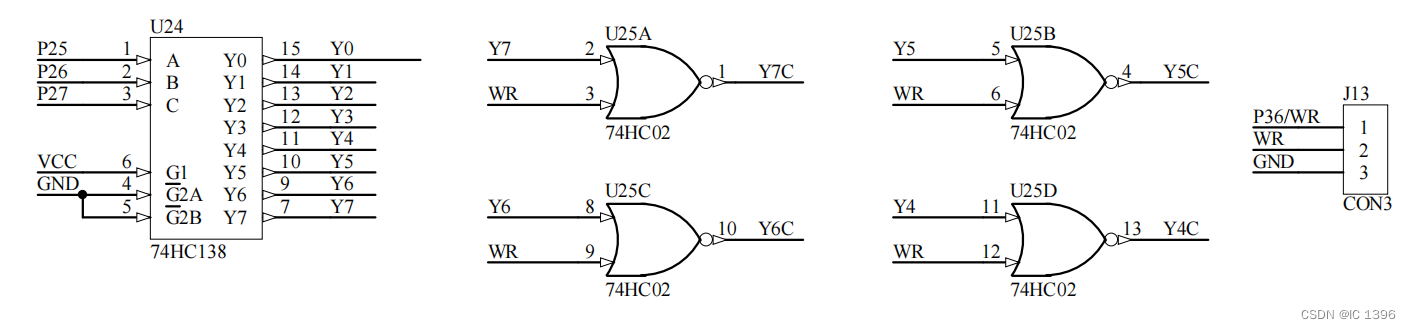

 为了使得八个LED灯能够跟随IO口变化，则需要通过Y4C给LE高电平



而Y4C是或非门的输出端，由输入端Y4，WR决定。我们在这里选择的是IO模式，CON3是WR与GND短接（在板子上为：j13选择IO模式）。 则WR为低电平，即当Y4为低电平时，Y4C为高电平，因而对应的74HC138译码器的CBA=100，即P27P26P25=100时Y4为低电平，这样就可以使能锁存器，通过P0控制LED灯。另外，八颗LED灯共阳极，则需要低电平触发。

二、程序案例

/*****************************************************************
*@Function: LED_Show
*@Description: 用于显示LED灯
*@Input: 输入LED的十六进制数
*@Return: 无
*@Others:  无
*****************************************************************/
void LED_Show(unsigned char LED)
{
	P0 = ~LED; //由于LED灯低电平有效，将输入信号取反
	P2 = P2 & 0x1F | 0x80; // 0x1F对应00011111与上P2相当于P27～P25 清零，或上0x80即10000000即将P27~25置100，即定位 Y4C
	P2 &= 0x1F; // 与上同理，P27～P25 清零
}


调用：
LED_Show(0x04);//0x04对应00000100则亮的是第三颗灯

上述函数封装，在需要的时候直接调用即可。

---

感谢大家的观看

欢迎大家提出问题并指正~
