LM2596和AMS1117实现9V输入变两路5V、2.6V输出


1.问题描述
直接用AMS1117从9V降到2.6V不妥，由于较大的压差使得芯片达到80℃发热严重，很快就烧掉了，于是换成两步降的思路：首先用淘宝搜的常见模块用的芯片LM2596从9V降到5V,再用AMS1117-ADJ将5V降到2.6V.除了插件用的是嘉立创SMT，花了200+做好。
2.设计过程

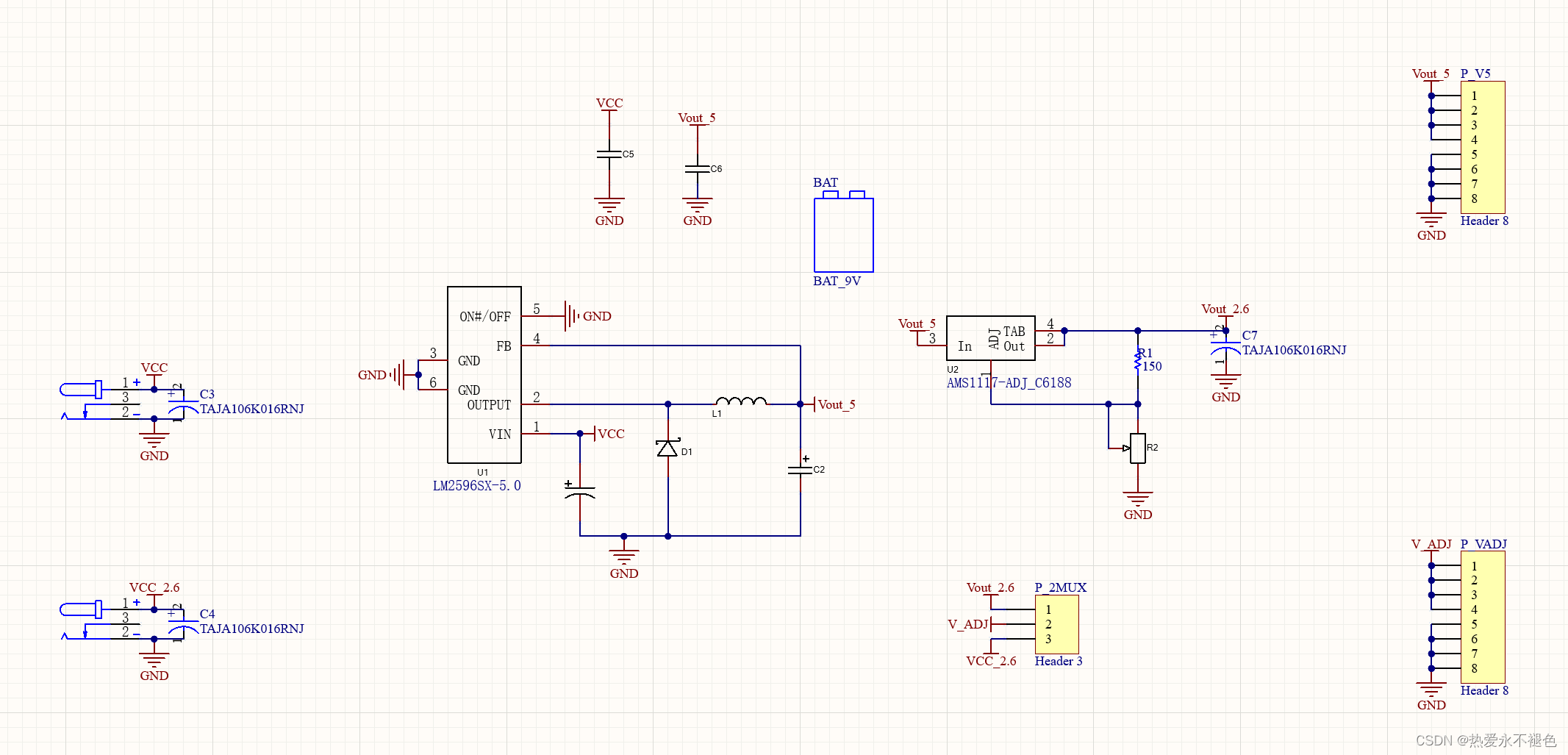

AD原理图
在这里插入图片描述

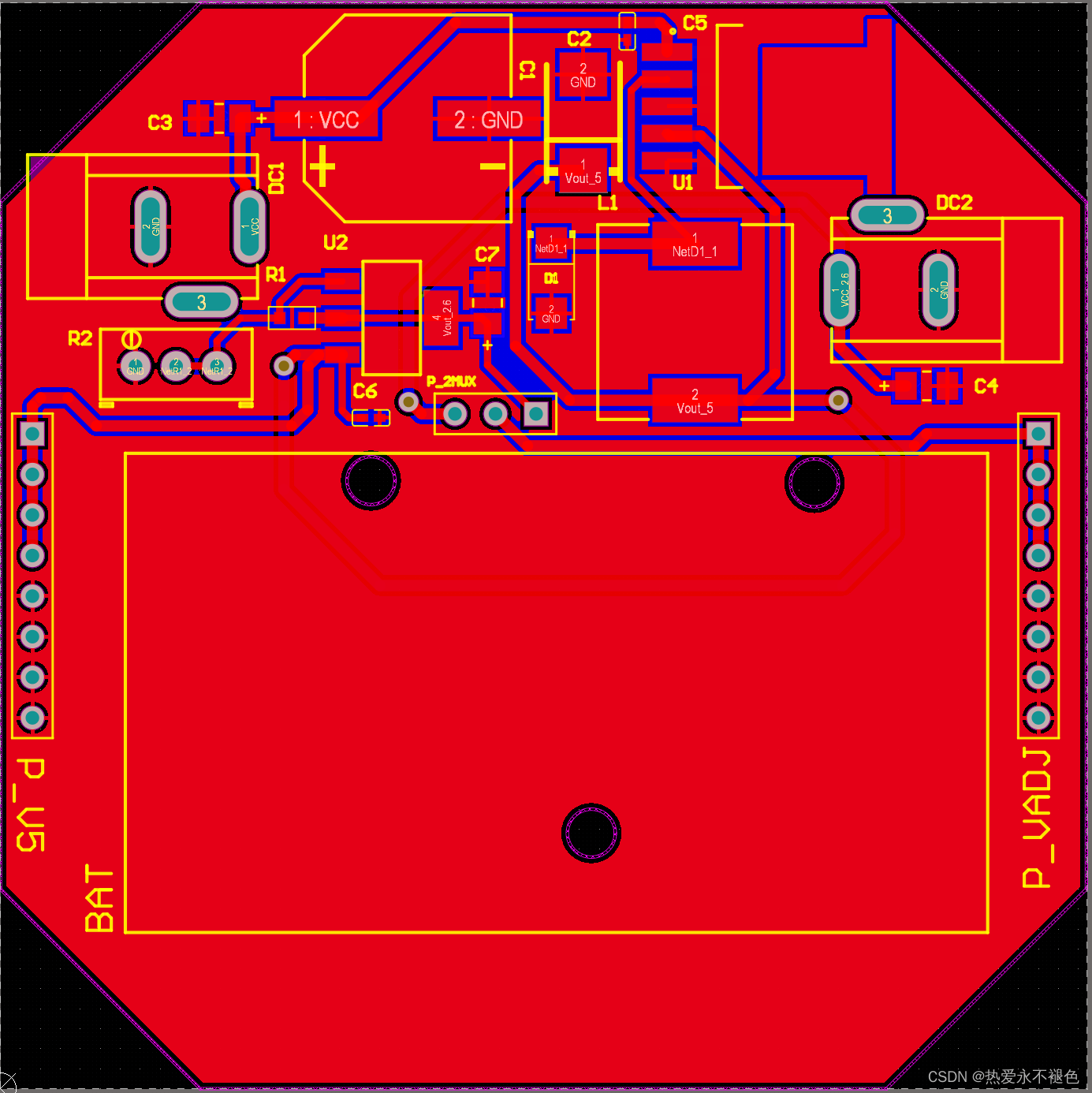

PCB原理图
在这里插入图片描述

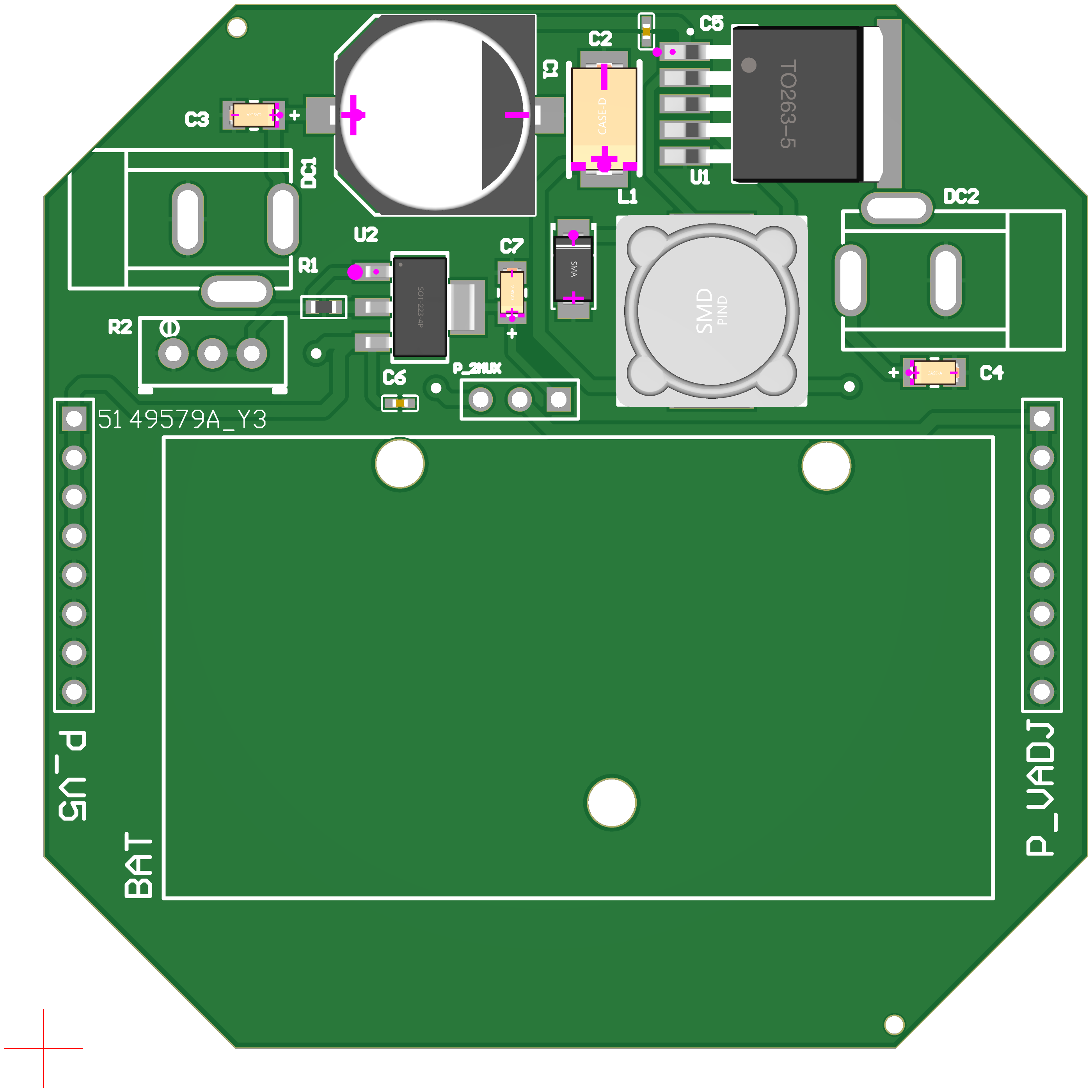

嘉立创SMT
在这里插入图片描述

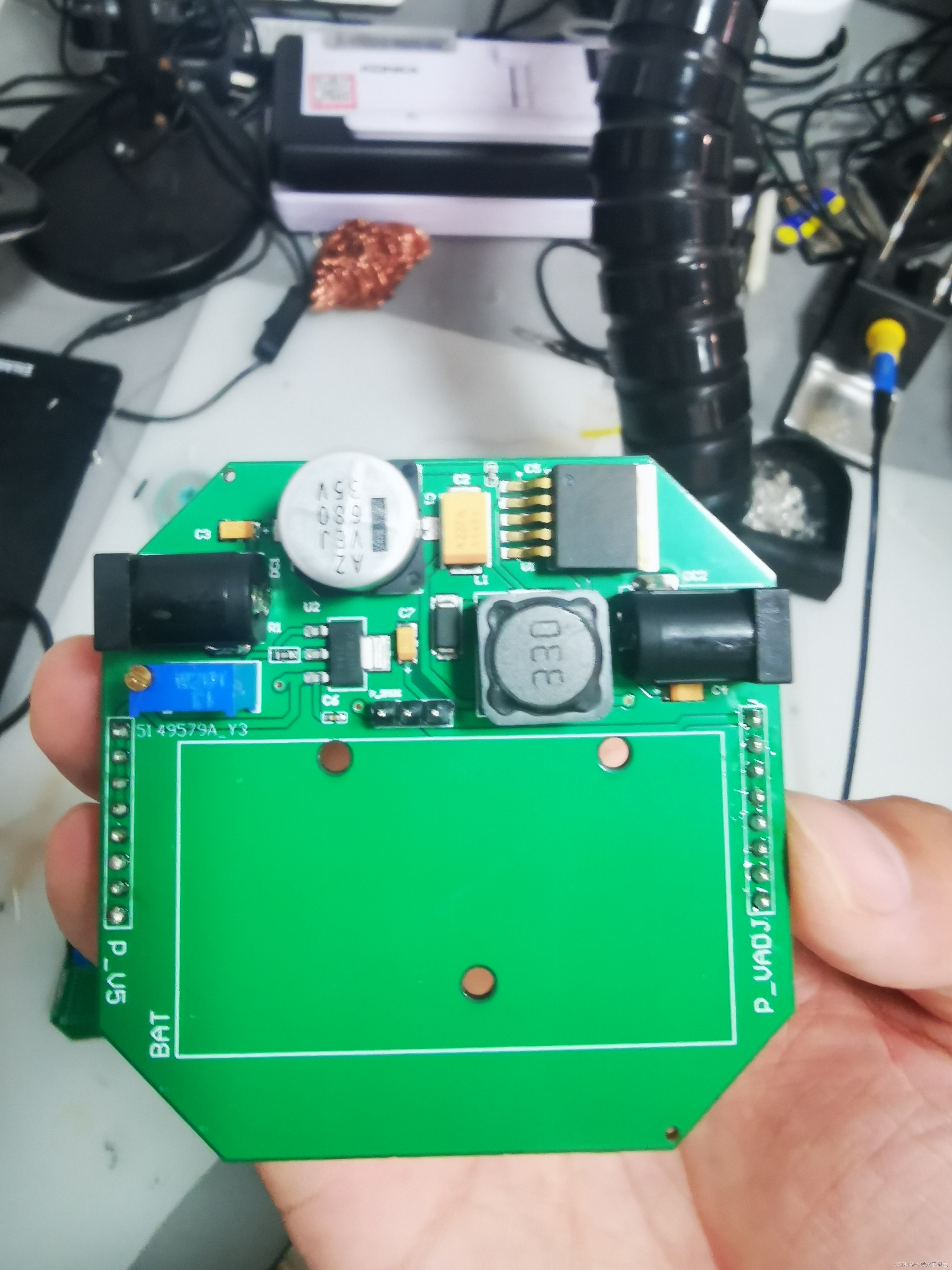

4.结果
请添加图片描述
上直流电源测试空载、负载、发热（Tmax=44℃<50℃），降压5V给FPGA供电，5V降2.6给LED供电，完成设计要求。
