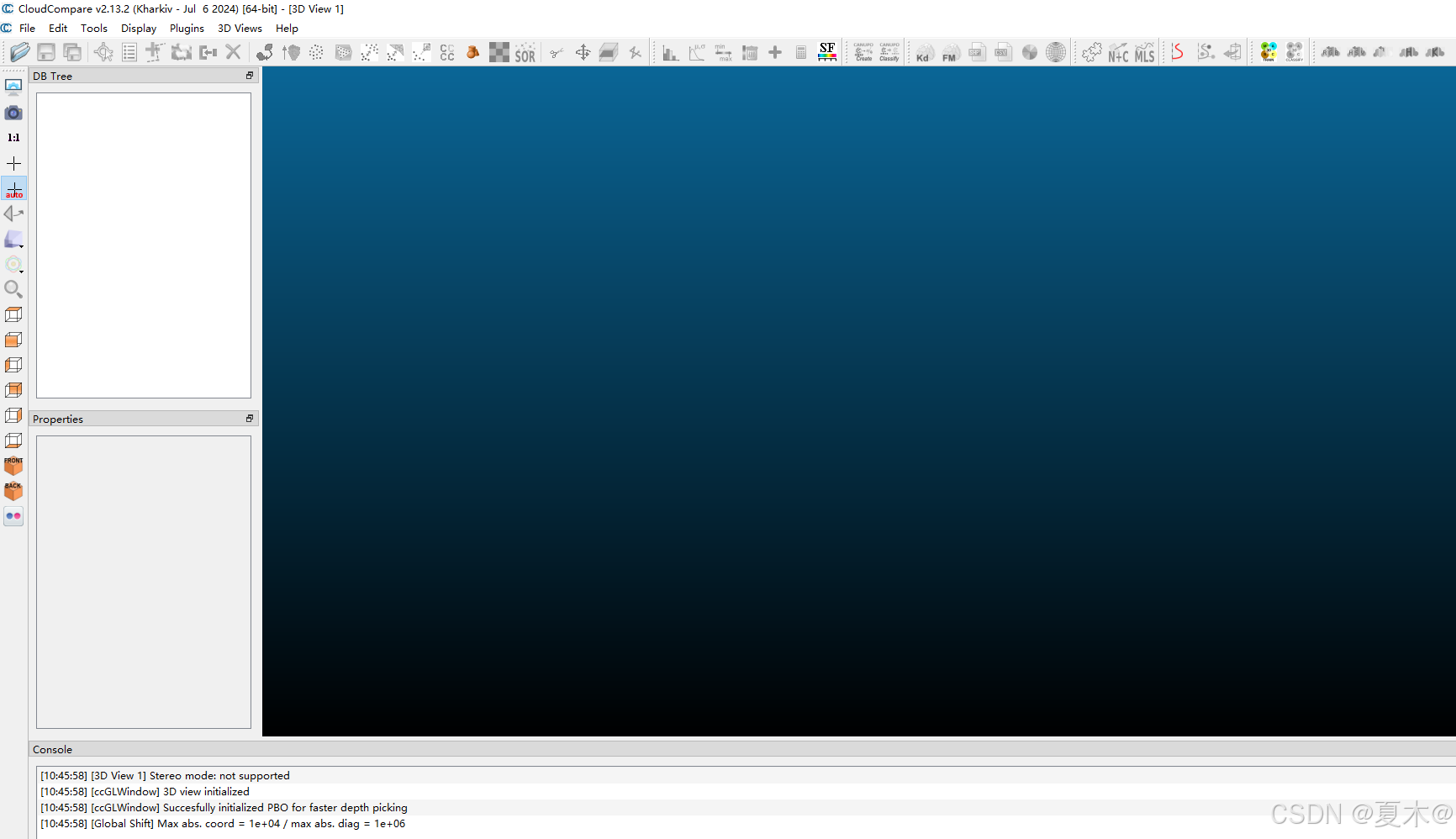

1.下载

官网下载：CloudCompare - Open Source project
安装跟着提示步骤进行即可。
在这里插入图片描述

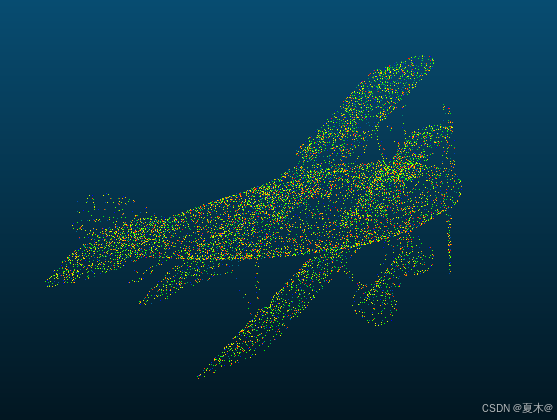

2.渲染

颜色渲染

点击点云图像→Edit→Colors→Height Ramp:根据XYZ方向进行颜色渲染
在这里插入图片描述
使用Custom
在这里插入图片描述
使用Banding
在这里插入图片描述
在这里插入图片描述

点击OpenGL(着色器）
在这里插入图片描述
在这里插入图片描述

高层渲染

Edit→ Scalar fields→Export coordinates to SF ，点击，默认选择按Z值渲染：
在这里插入图片描述
在这里插入图片描述

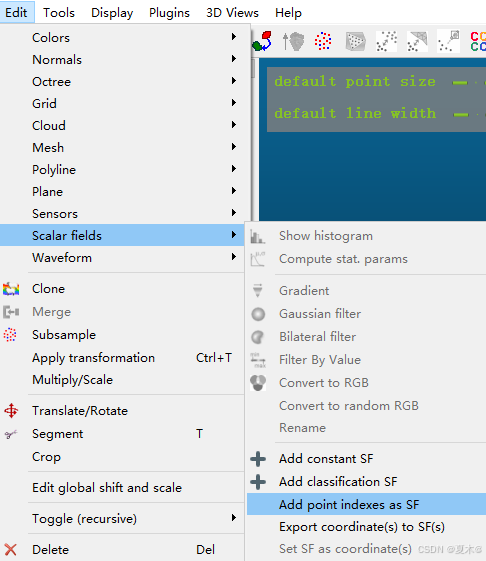

点索引渲染

在这里插入图片描述
在这里插入图片描述

3.点云重建

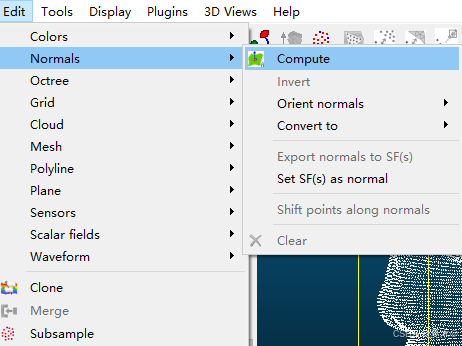

计算法向量
在这里插入图片描述

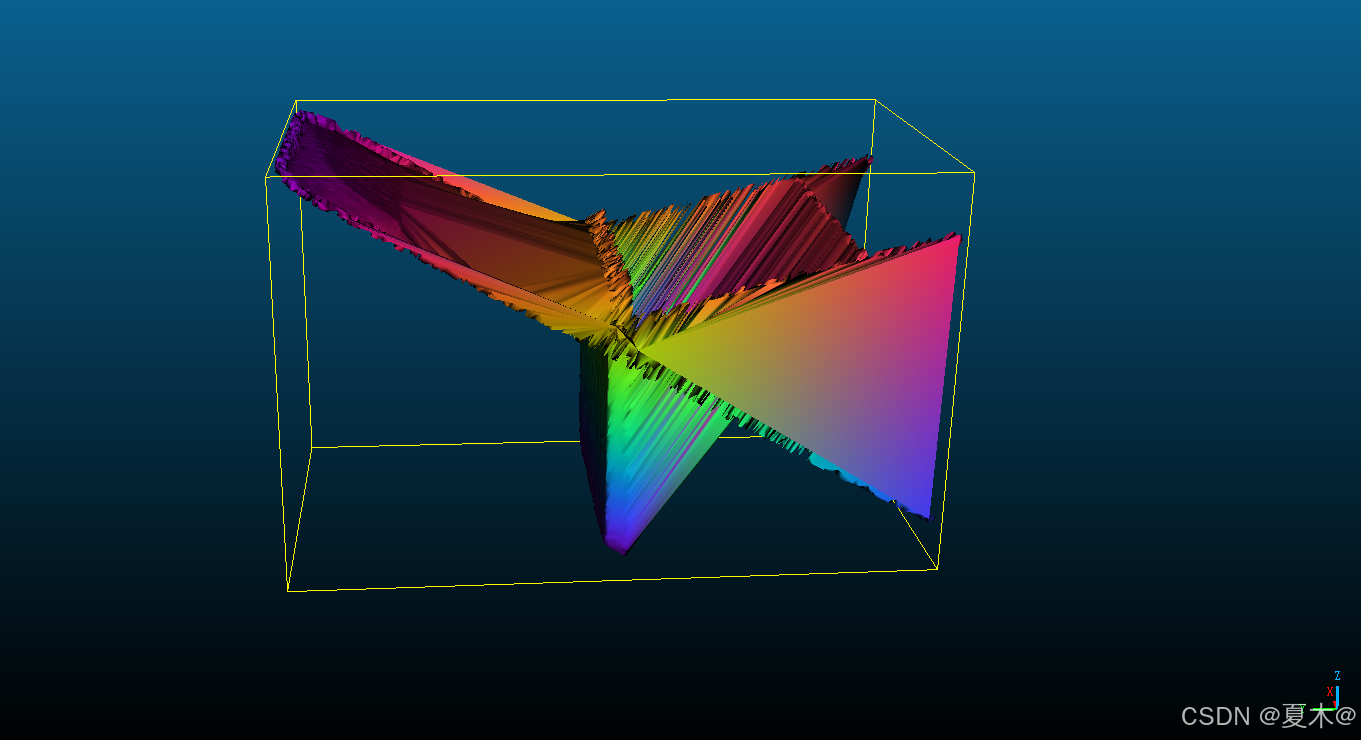

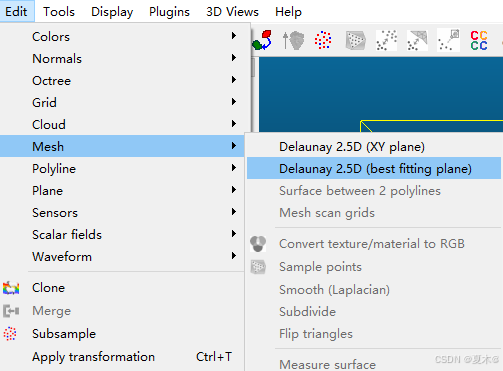

生成网格
在这里插入图片描述
指定三角形边的最大长度(如下图所示),移除不一定有意义的最大三角形（通常在边界上）。如果该值保持为零，则会保留Delaunay三角剖分输出的所有三角形。
在这里插入图片描述

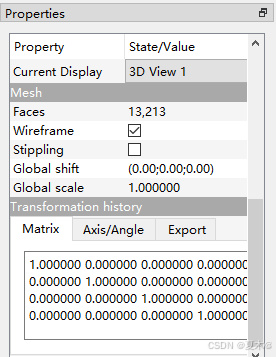

查看三角网格，选择Wireframe
以点的形式，Stippling
在这里插入图片描述

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/fe03612578714af2a27d2be48eca842e.png

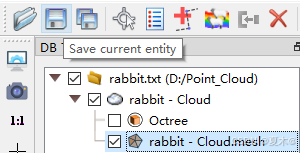

生成的网格会在层级树中以新的对象形式出现。选中它，保存，选择Export导出为不同格式的网格文件，比如.ply、.obj等
在这里插入图片描述

4.平面拟合

在这里插入图片描述
在这里插入图片描述

改变点云显示
在这里插入图片描述
点形状由圆形变方形
在这里插入图片描述

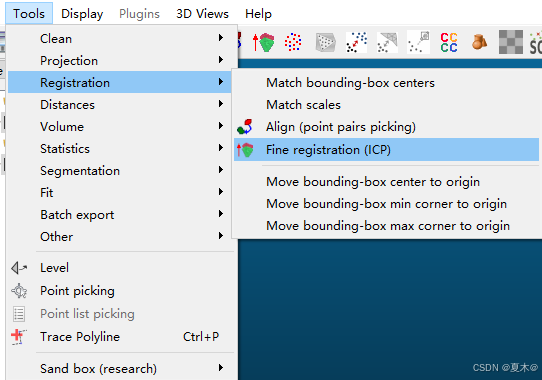

5.点云配准

在这里插入图片描述

粗配准

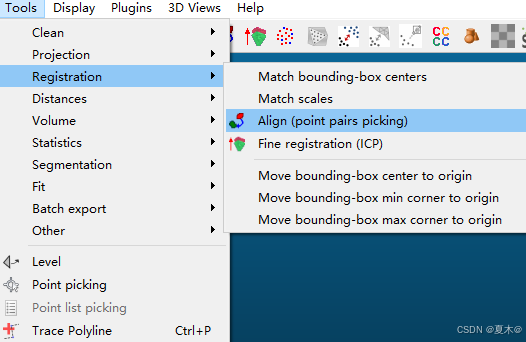

选中点云→Align
在这里插入图片描述

精配准

使用ICP进行配准,ICP为刚性配准，不改变物体形状，通过平移旋转实现，NICP为非刚性配准，改变物体形状实现配准。

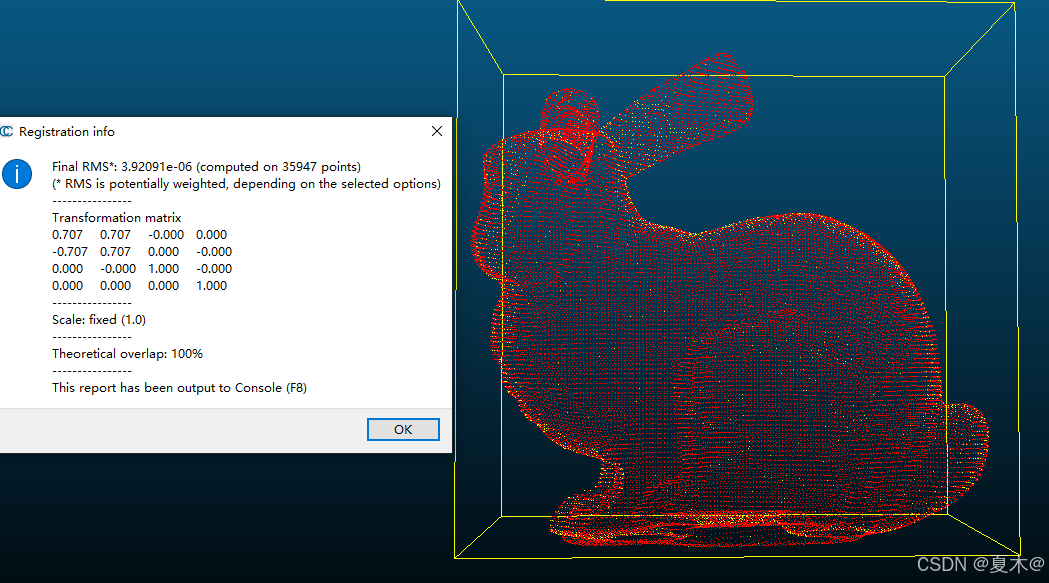

使用ICP配准如下
在这里插入图片描述
在这里插入图片描述
