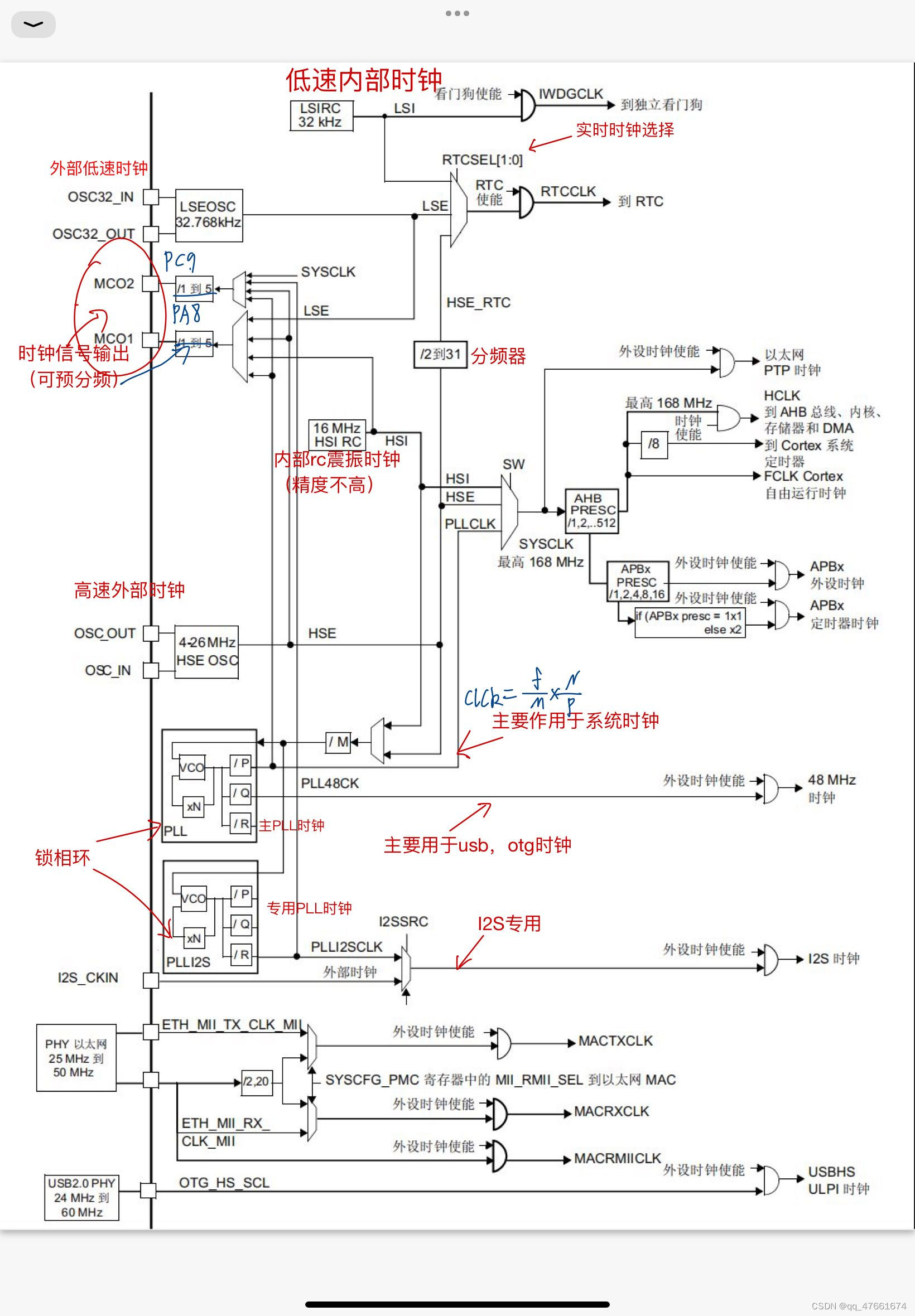

STM32f407中英文参考手册，系统时钟图（带注释）和f407模板

在这里插入图片描述

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

自学存档用
apb1的时钟是半速时钟，默认是sysclk的一半，apb2是全速时钟

系统时钟速度过快可能导致的问题

时钟越快功耗越快，同时抗电磁干扰能力也就越弱

时钟越快，功耗越快的原因主要在于处理器内部的电路需要更多的电能来完成更多的计算操作。时钟频率的提高意味着处理器每秒钟进行更多次数的运算，因此需要更多的能量来支持这些运算。

至于抗电磁干扰能力越弱，这主要是因为时钟电路是整个处理器中最容易受到电磁干扰影响的部分之一。时钟信号往往具有较高的频率，因此会产生较大的电磁辐射，这会增加电磁干扰（EMI）的影响。此外，高速时钟信号也更容易受到外部电磁干扰的影响，从而导致性能下降或出现错误。

另外需要注意，除了功耗和抗电磁干扰能力外，高速时钟还可能带来其他一些问题。例如，高速时钟会导致处理器运行时产生的热量增加，需要更好的散热系统来保持温度稳定，同时也可能导致信号完整性问题等。

---
