一、设置和基本操作
基本操作:旋转(shift+鼠标滚轮),也可选择一个图元,以其为轴旋转
自定义快捷键:选项-用户界面-快捷键-自定义
文件-选项:设置保存提醒,默认视图规程
图形-临时尺寸标注文字外观:建议12以上
构建过滤器:可对相同类别进行分类
二、快捷键
常用快捷键:
(1)切换至三维视图:3D(自定义)
(2)切换回二维:楼层平面-标高1 or 2 or n
(3)视图可见性:VV、VG(类似cad的图层,仅针对当前视图有效)
(4)隐藏:HH(临时隐藏,出现标志的蓝色边框,下次打开自动出现)
(5)显示图元:HR
(6)隔离:HI(将选中的留下,未选中的隐藏,临时性)
(7)窗口平铺:WT(可将三维、二维对照着看)

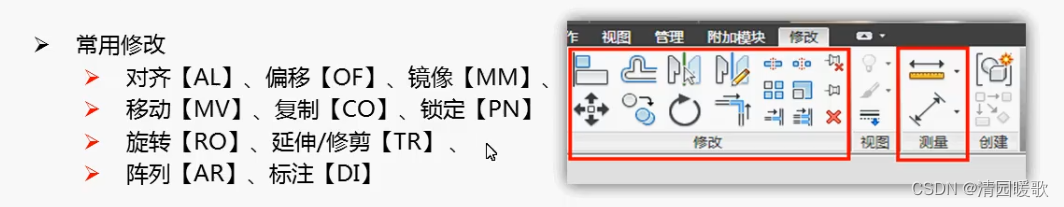

(8)常用修改:
延伸/修剪:事选择的要保留的部分,先找对齐的面,再找对齐的对象
对齐:先选要对齐的平面,再选对齐的对象;对齐后有个锁定关系功能,移动任一个,另一个也跟着动
镜像:有两个,一个自己选择镜像轴;另一个可自己绘制镜像轴,但不保留
阵列:有个“成组并关联”的功能大多时候不需要勾选,只有后期需要调整阵列数的时候需要勾选,点击“编辑组”时,调整任一个,其他都被影响;还有项目数事:n+1,即要阵列6个即输入7
移动:移动时若勾选“约束”,则移动方向只会竖直水平移动
三、其他
(1)隐藏(永久):右键-在视图中隐藏-图元、类别、按过滤器

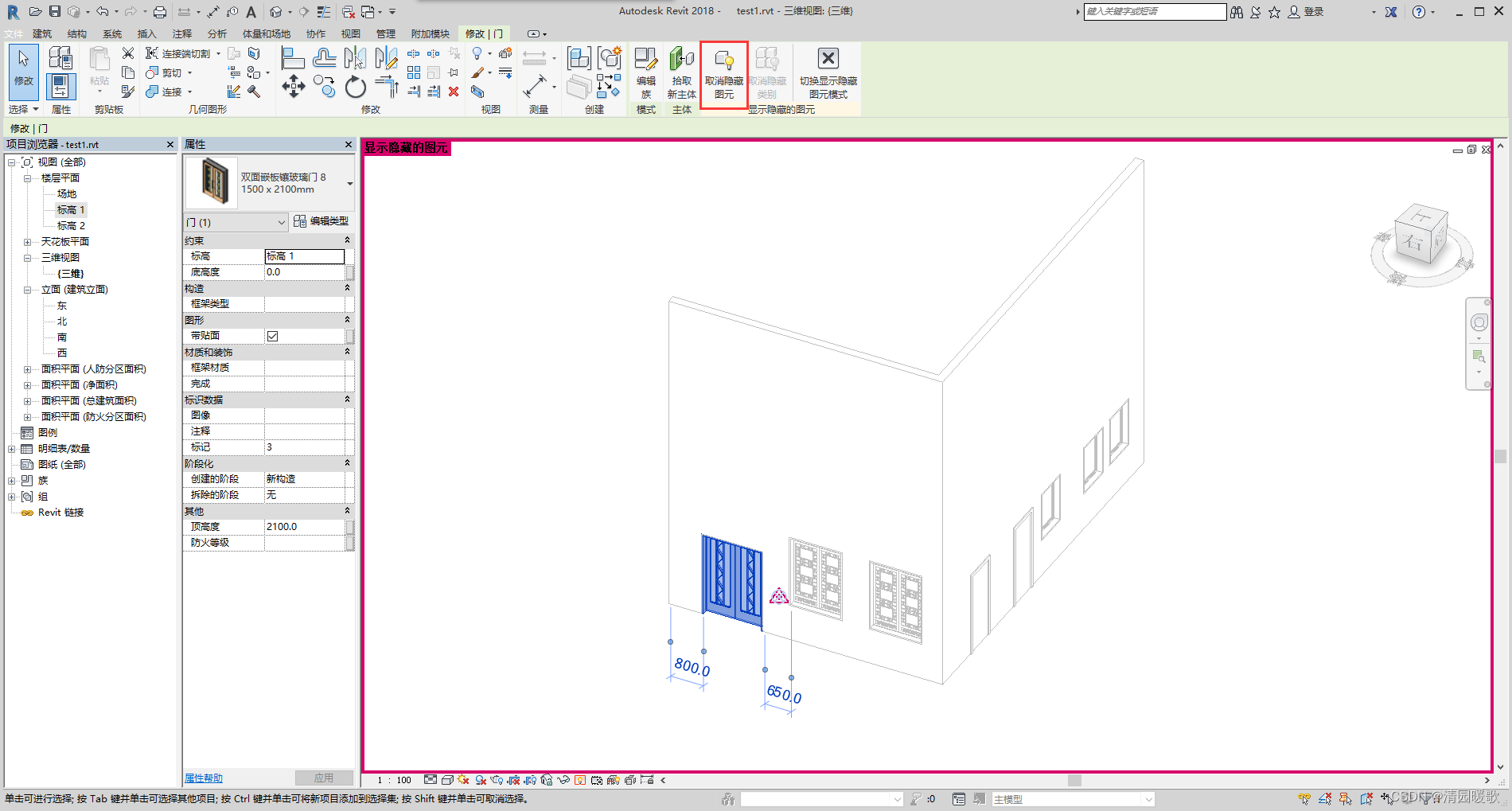

显示:点击这个图标,显示被隐藏的图元,被高亮显示,
再点击取消隐藏,
