基于STM32连接I2C实现温湿度（AHT20）显示

目录

一、I2C协议介绍

二、温湿度采集实现

 三、结果显示

 四、总结

五、参考链接

---

一、I2C协议介绍

1、什么是I2C协议
      I2C总线接口连接微控制器和串行I2C总线。它提供多主机功能，控制所有 I2C总线特定的时序、协议、仲裁和定时。支持标准和快速两种模式，同时与 SMBus 2.0 兼容。I2C总线有多种用途，包括 CRC 码的生成和校验、SMBus(系统管理总线 System Management Bus)、PMBus(电源管理总线 Power Management Bus)。根据特定设备的需要，可以使用 DMA 以减轻 CPU 的负担。

2、I2C 协议的物理层和协议层
（1）物理层

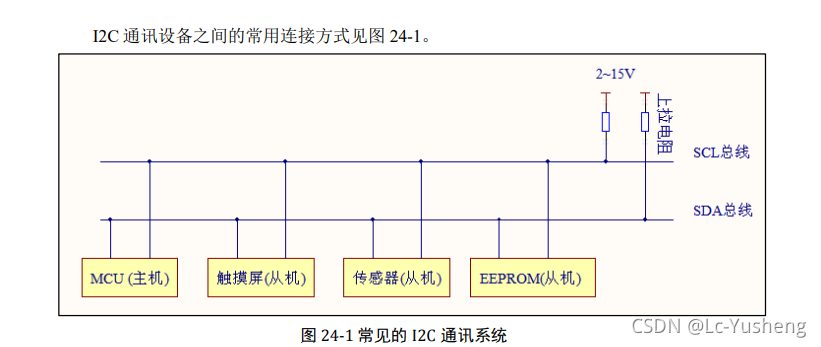

     I2C是一个支持设备的总线。对于I2C 总线，只使用两条总线线路，一条双向串行数据线(SDA)以及一条串行时钟线(SCL)。每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之 间的访问。总线通过上拉电阻接到电源。当 I2C 设备空闲时，会输出高阻态，而当所有设备都空 闲，都输出高阻态时，由上拉电阻把总线拉成高电平。多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用 总线。 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式 下可达 3.4Mbit/s，但目前大多 I 2C 设备尚不支持高速模式。连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制 。

详情可以参考野火官网给出的玩转手册。

 （2）协议层

主要是定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等。

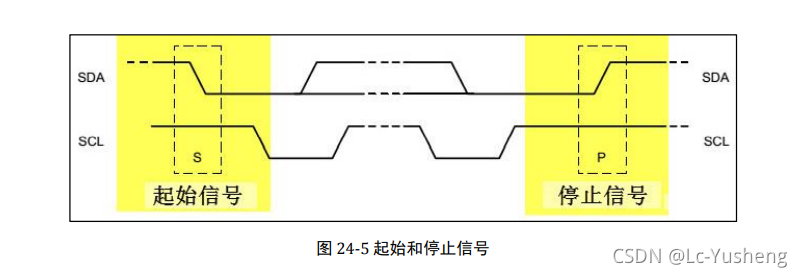

当 SCL 是高电平时 SDA 线由低电平向高电平切换，表示通讯的停止。起始和停止信号一般由主机产生。

2C 使用 SDA 信号线来传输数据，使用 SCL信号线进行数据同步。
