算术逻辑单元ALU

文章目录

总述

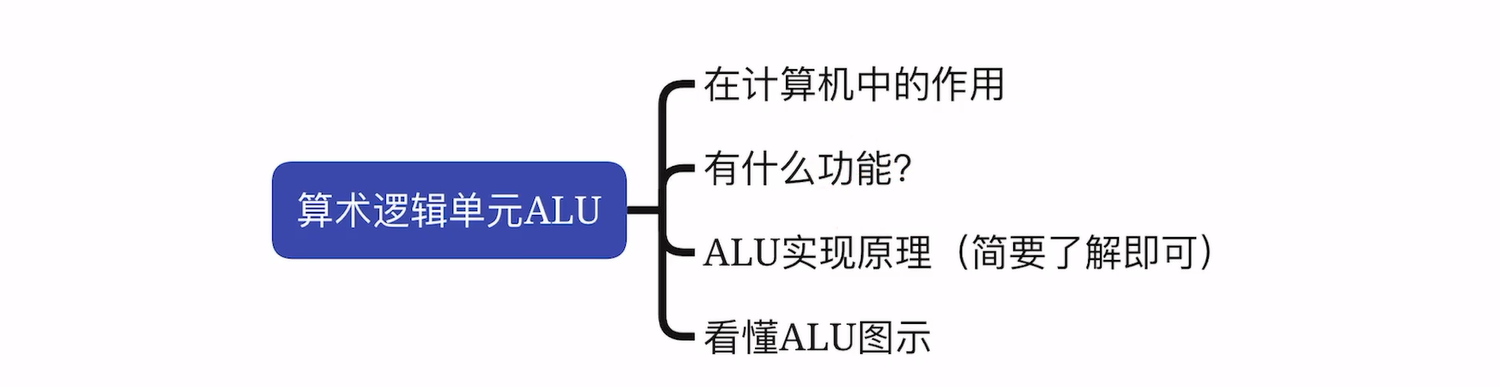

image-20240410204817822

算术逻辑单元的作用

ALU=Arithmetic and Logic Unit

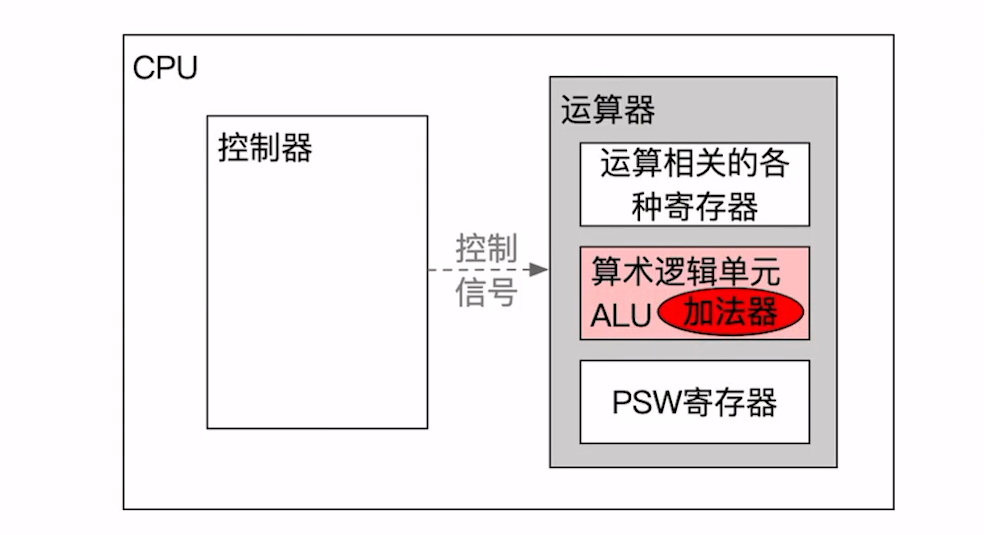

image-20240410205116369

image-20240410205125798

ALU的功能

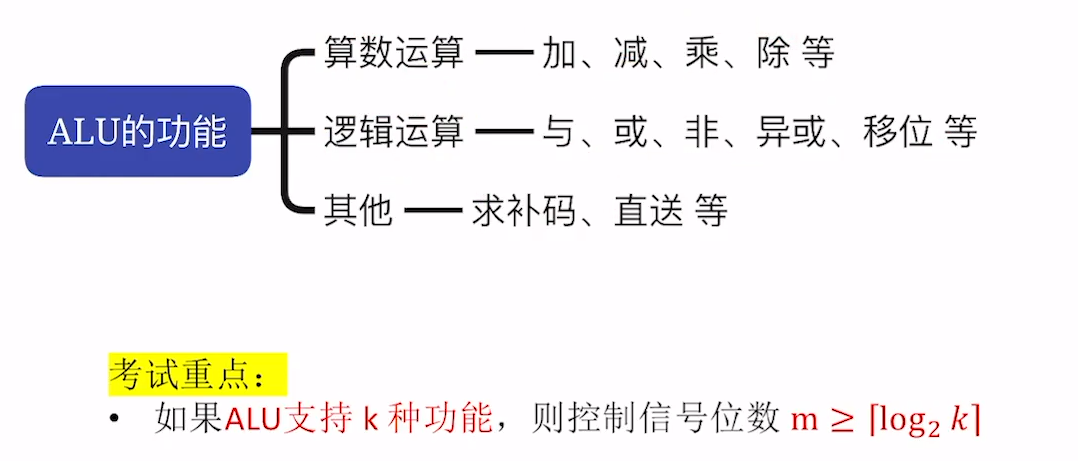

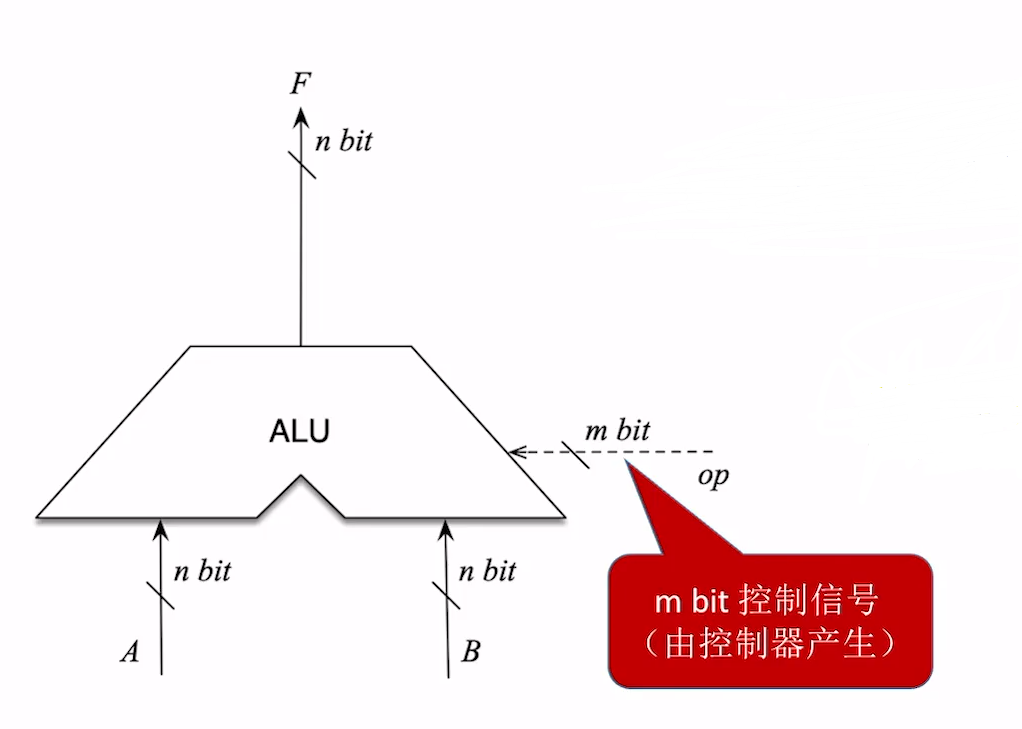

image-20240410205522036

image-20240410205533227

直送意思是不对输入的数据进行任何的处理，直接输出。ALU的控制信号的比特数由ALU支持功能的数量决定。

ALU的实现原理

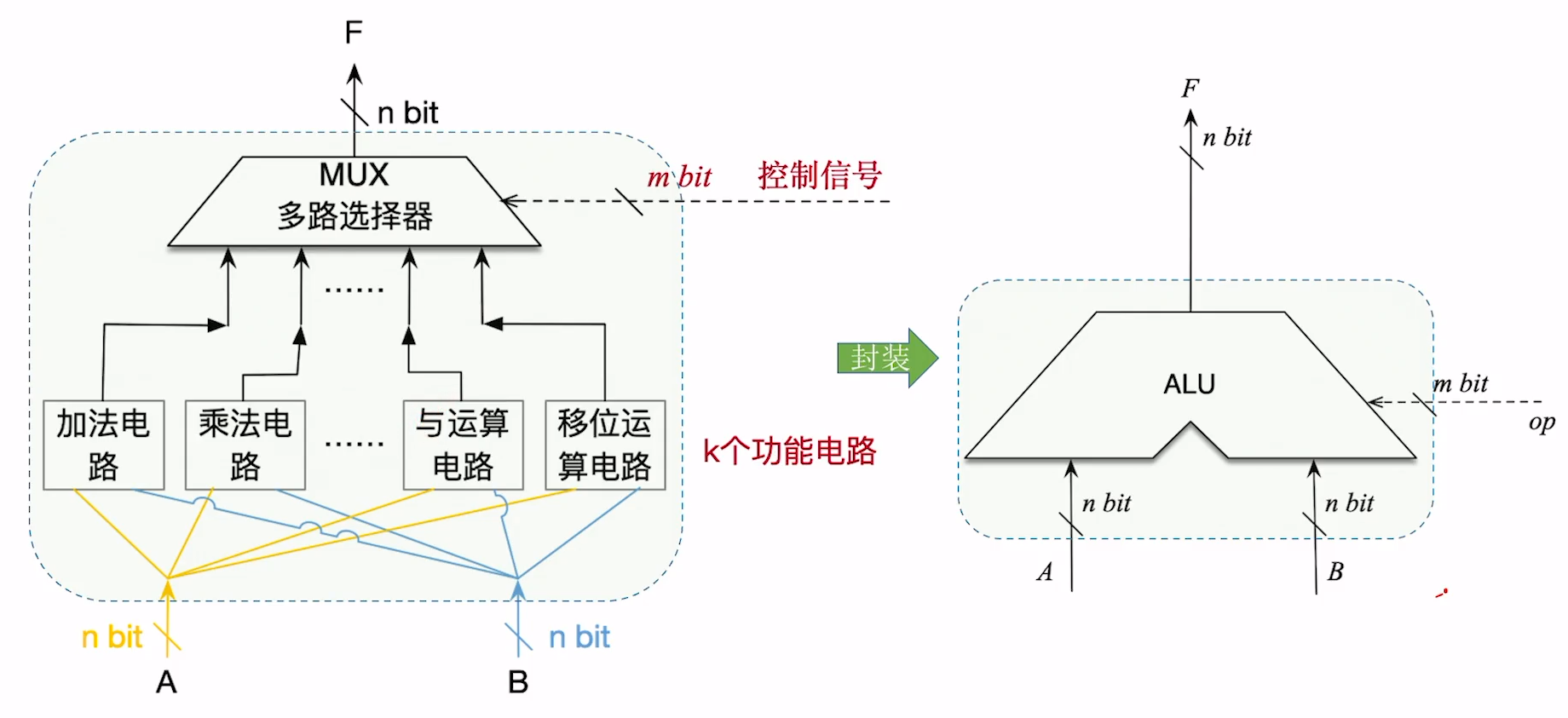

image-20240410205818029

简单了解即可。

看懂ALU图示

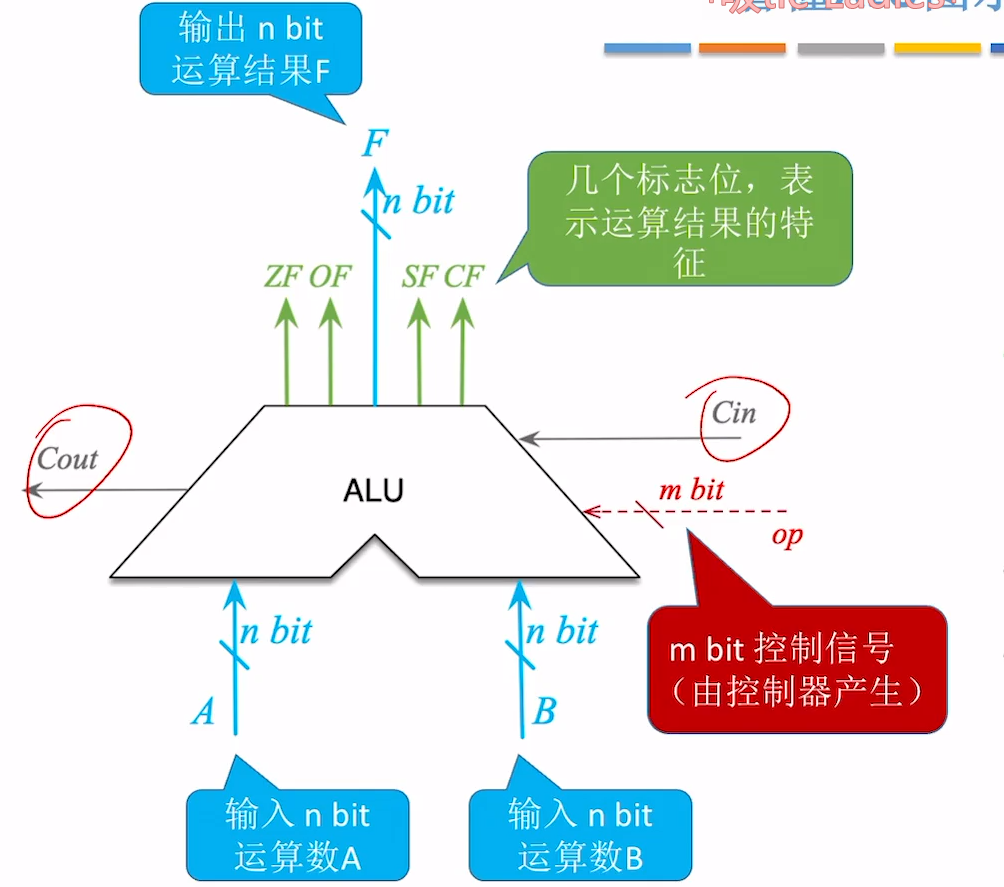

image-20240410210015159

image-20240410210030547

上图的机器字长显然就是n bit。PSW程序状态字寄存器，有的计算机也叫做“标志寄存器FR”。

真题举例

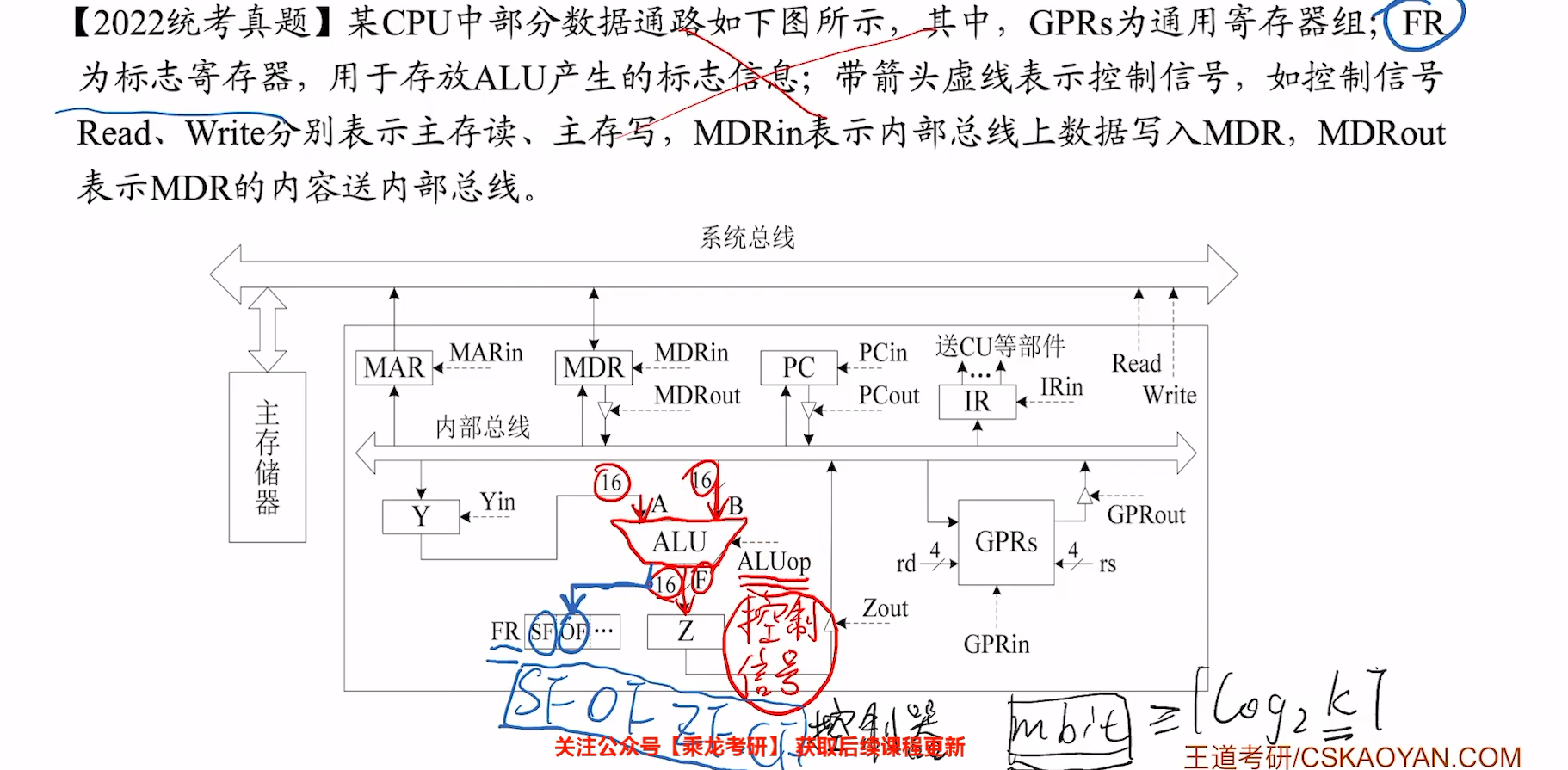

image-20240410210403683

总结

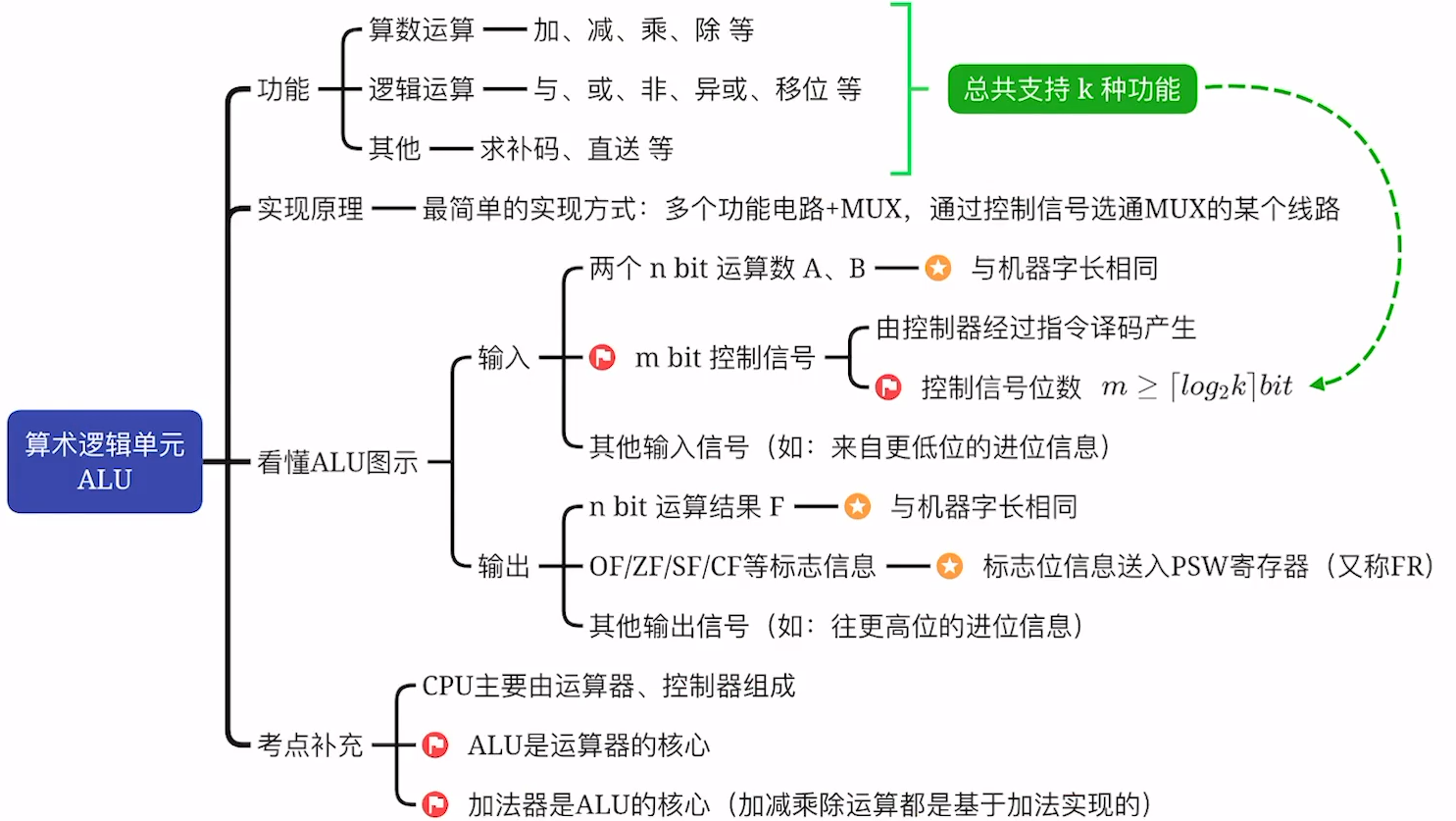

image-20240410210424520
