Vivado 入门（一）LED灯闪烁

一、新建工程
1、打开 Vivado 软件，点击 “Creat Project” 新建工程；设置工程名称为 “led_twi” 并指定保存路径（工程路径不能包含中文、空格或者其它一些特殊的符号）。
2、选择工程类型为 “RTL Project” 并勾选 “Do not specify sources at this time”（不创建或者添加设计文件）。

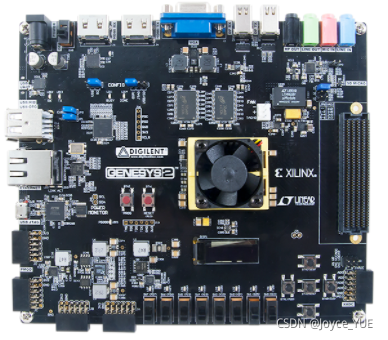

3、选择器件型号为xc7k325tffg900-2 (这里使用的是Digilent Genesys 2 board Kintex-7 FPGA)。

二、设计输入
1、点击“Sources”窗口中的“+”号，选择 “Add or create design sources”, 点击“Create File”, “File name” 输入 “led_twi”, 点击 finish。
2、双击 “Sources” 窗口中的源文件，输入LED灯闪烁的代码：

module led_twi(
    input clk_p,
    input clk_n,
    input sys_rst_n,
    output [1:0] led
    );

wire clk;
reg [25:0] cnt ;

assign led = (cnt < 26'd2500_0000) ? 2'b01 : 2'b10 ;


//pll设置200MHz差分时钟输入,100MHz时钟输出
clk_wiz_0 u_clk_wiz_0
 (
  .clk(clk),
  .clk_in1_p(clk_p),
  .clk_in1_n(clk_n)
 );

always @ (posedge clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        cnt<=26'd0;
    else if(cnt < 26'd5000_0000)
        cnt <= cnt + 1'b1;
    else
        cnt <= 26'd0;
    end

endmodule

三、分析与综合
1、点击“Flow Navigator”窗口中的“Open Elaborated Design”按钮编译RTL 源文件进行全面的语法检查。
2、点击“Flow Navigator”窗口中的“Run Synthesis”按钮进行综合。

四、约束输入
1、点击“Sources”窗口中的“+”号，选择“Add or create constraints”，在接下来的界面中点击“Create File”，输入约束文件的名称“led_twi”，点击finish。
2、双击打开"led_twi.xdc"文件（“Source”->“Constraints”->“constrs_1”->“led_twi.xdc”），输入以下内容：

# Clock Signal
set_property -dict { PACKAGE_PIN AD11  IOSTANDARD LVDS     } [get_ports { clk_n }];
set_property -dict { PACKAGE_PIN AD12  IOSTANDARD LVDS     } [get_ports { clk_p }];
#Reset
set_property -dict { PACKAGE_PIN R19   IOSTANDARD LVCMOS33 } [get_ports { sys_rst_n }];
#LED
set_property -dict { PACKAGE_PIN T28   IOSTANDARD LVCMOS33 } [get_ports { led[0] }];
set_property -dict { PACKAGE_PIN V19   IOSTANDARD LVCMOS33 } [get_ports { led[1] }];

以上代码是对 IO 管脚的引脚位置约束和电平标准约束。第一行中“set_property”是命令的名称；“PACKAGE_PIN AD11”是引脚位置参数，代表引脚位置是 AD11；“[get_ports {clk-n}]”代表该约束所要附加的对象是 clk-n 引脚。

五、设计实现
点击“Flow Navigator”窗口中的“Run Implementation”按钮实现设计，完成后关闭窗口。

六、生成和下载比特流
1、点击“Flow Navigator”窗口中的“Generate Bitstream”按钮生成比特流文件，完成后关闭窗口。
2、将下载器一端连接电脑，另一端与开发板上的 JTAG接口相连接，然后连接开发板电源线。
3、点击“Flow Navigator”窗口中的“Open Hardware Manager”按钮，然后点击“Hardware”子窗口中的“Auto Connect”进行自动连接。右击“xc7k325t_0”,在弹出的菜单中选择 "Program Device” ,在弹出的对话框中直接点击“Program”,代码下载完成后可以看到开发板上的LED灯交互闪烁。

附录：添加PLL的ipcore进行时钟分频
Genesys 2有一个200MHz的LVDS差分振荡器，引脚为AD11/AD12。
1、选择“Flow Navigator”窗口中“Project Manager”下的“IP Catalog”

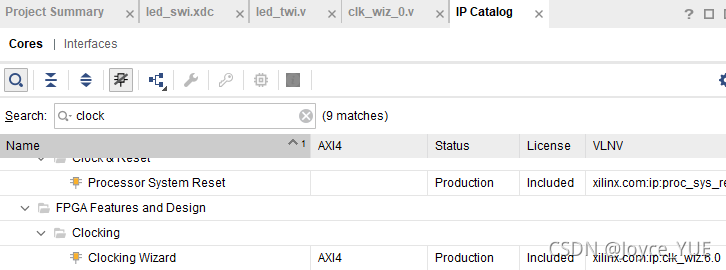

2、在右侧搜索“clock”，并选择"Clocking Wizard"

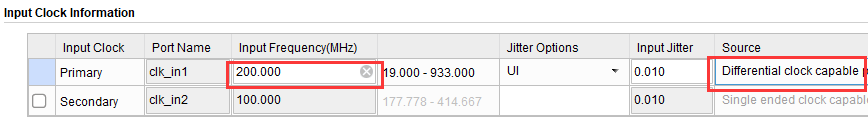

3、在"Clocking Options"界面进行如下设置：

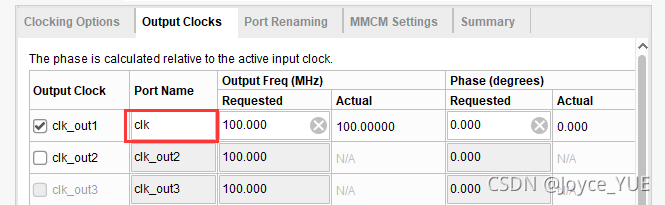

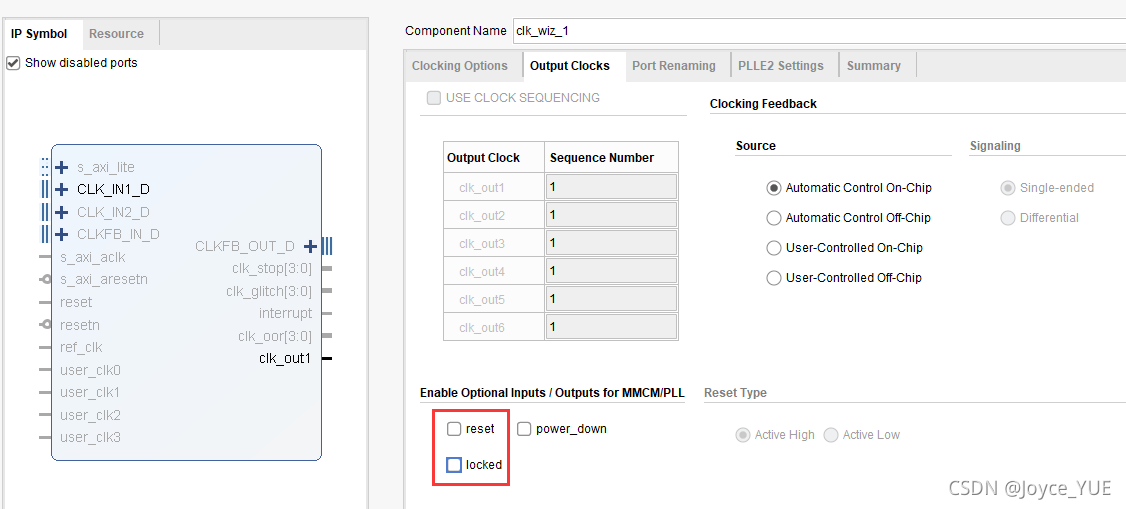

4、在"Output Clocks"界面进行如下设置：

设置完成后生成如下代码：

`timescale 1ps/1ps

module clk_wiz_0
 (
  // Clock out ports
  output        clk,
 // Clock in ports
  input         clk_in1_p,
  input         clk_in1_n
 );

endmodule

参考：
1、正点原子达芬奇pro之FPGA开发指南
2、Genesys 2 FPGA Board Reference Manual
https://digilent.com/reference/programmable-logic/genesys-2/reference-manual
