写在前面

本文旨在记录笔者学习 FPGA 的入门日常，作为阶段性总结与备忘。笔者目前处于研 0 阶段，更新时间不定，主要以自学方式推进。本笔记内容包括 FPGA 基础知识、Verilog 语言学习、仿真与综合流程、调试方法等。

目前的学习路线选择[B 站 - 小梅哥 Xilinx FPGA 基础入门]+ Vivado + Verilog + Modelsim。由于截至 2025 年 4 月 2 日尚无开发板，学习进度暂以仿真和理论为主，待开发板到货后，会结合实际硬件进行实践，补充相关实验记录与调试经验。

本笔记主要用于个人学习记录，内容可能较为零散，适合有 FPGA 基础或同步学习的读者参考。如有不足或错误，欢迎交流指正。

1、打开 Vivado 建立工程文件

目前学习使用 Vivado 2023.2 版本进行 FPGA 相关开发与实验。由于 Vivado 安装流程较为常规，且网络上已有许多详细的安装教程，因此本文省略具体安装步骤。若有安装或环境配置方面的疑问，可参考其他优秀博主的文章或官方文档进行学习。如有特殊需求，也可后台私聊笔者交流。

本笔记主要关注 Vivado 的基本使用、工程创建、综合 (Synthesis)、实现 (Implementation)、仿真 (Simulation) 以及调试 (Debugging) 等关键环节，结合 Verilog 语言编写实践，以期快速上手 FPGA 开发流程。
Vivado版本
Vivado 软件一打开，就给人一种专业且高端的感觉。相比于 Keil 那种简洁的界面，Vivado 的 UI 设计让人耳目一新的同时，也不禁让笔者虎躯一震产生一丝忧虑：能否顺利掌握这样一款强大的工具？

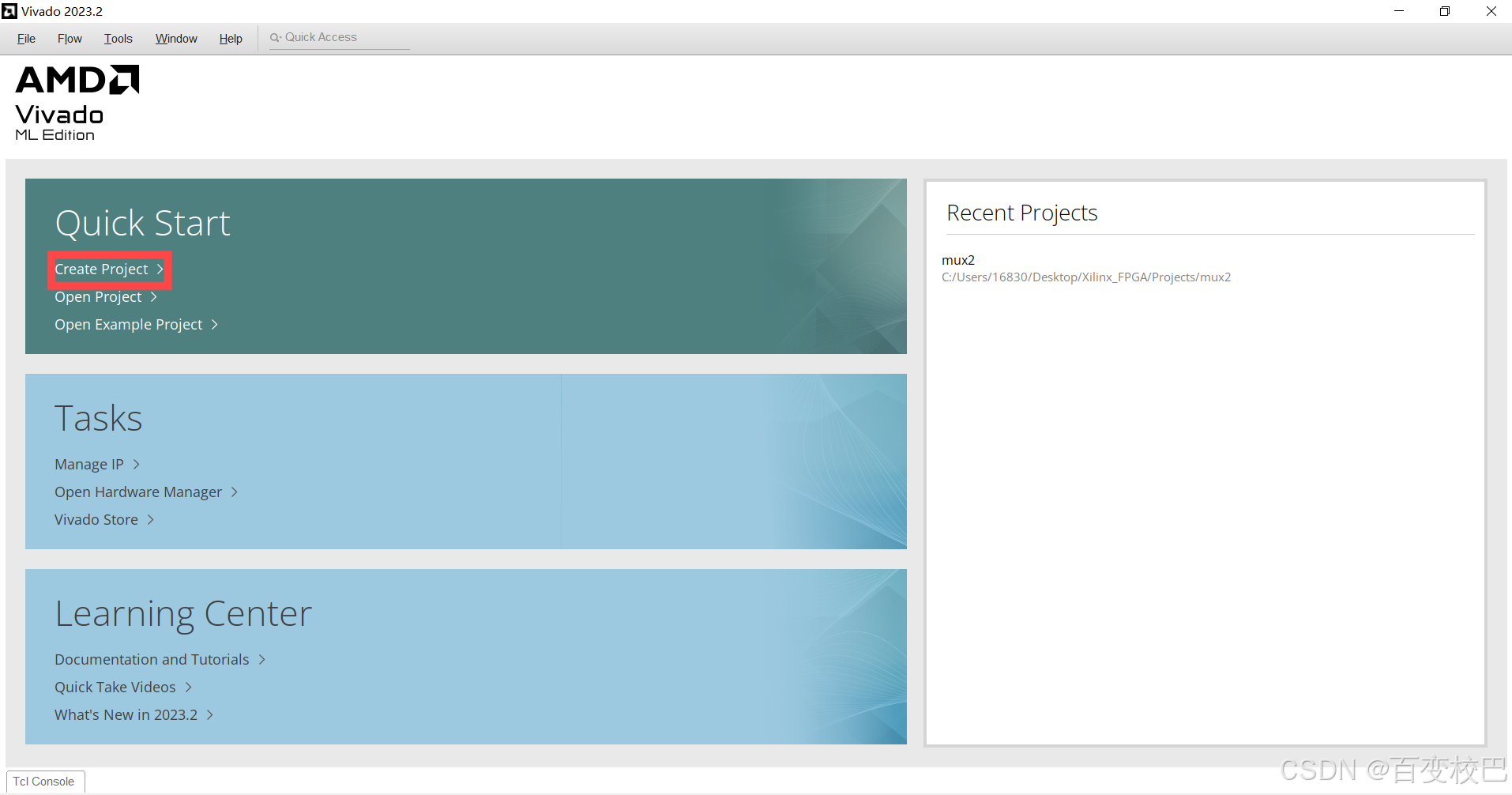

不过，回顾其他专业软件（如 Keil等）的使用流程，初始步骤其实大同小异。软件的逻辑往往是相似的，只是功能更加丰富，界面更加复杂罢了。以创建新工程为例，可以直接在 Vivado 启动界面点击 “Create Project” 进入项目创建向导，或者通过左上角 “File” -> “Project” -> “New …” 进入相同的流程。两种方式本质相同，选择适合自己的方式即可。
Vivado打开界面

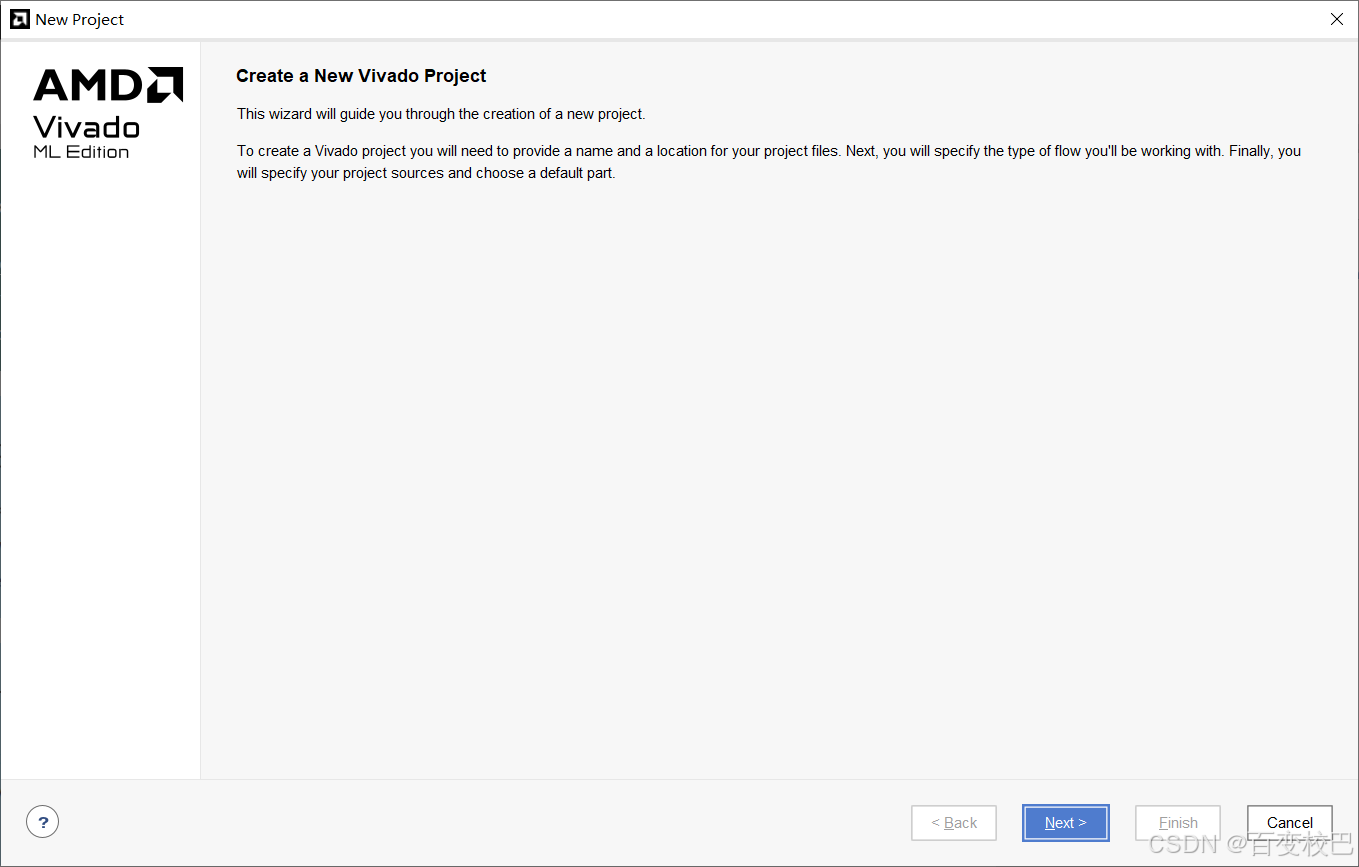

弹出客套页面，提示做好准备，可无脑Next。

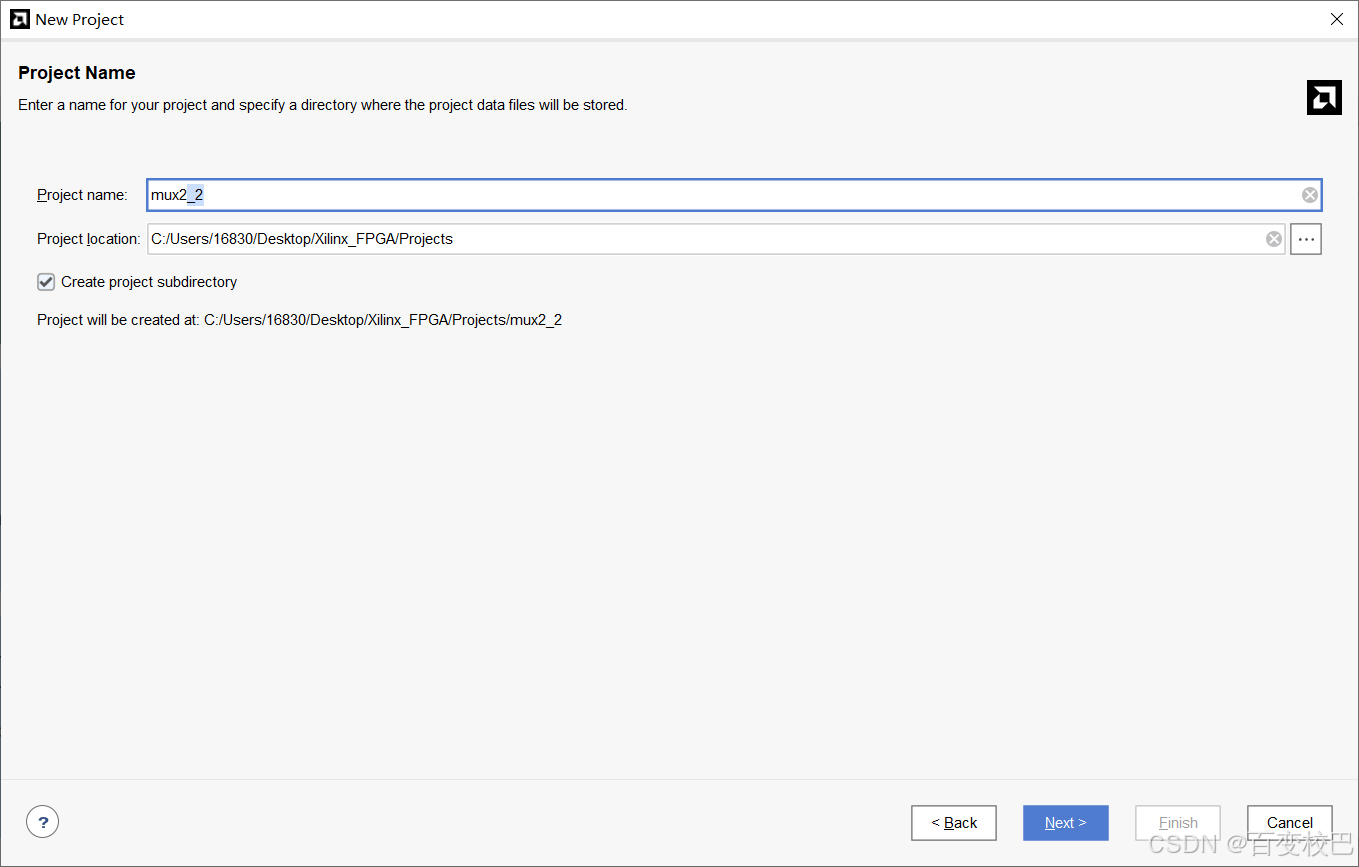

进入项目路径设置页面，此处Project name处，笔者命名为mux2_2，意在创建第二个二路选择器项目（细心的读者应该能从上图看到此前笔者已经创建完毕的mux2项目），读者可省去’_2’。

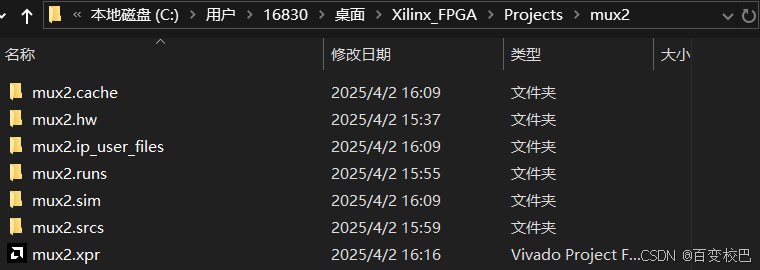

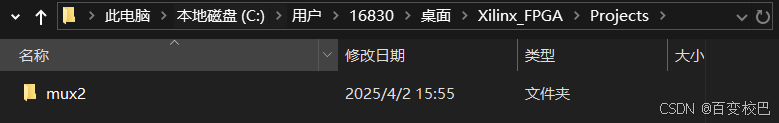

下图给出此前创建的mux2项目的路径，可供参考。
mux2文件目录路径 mux2文件子目录

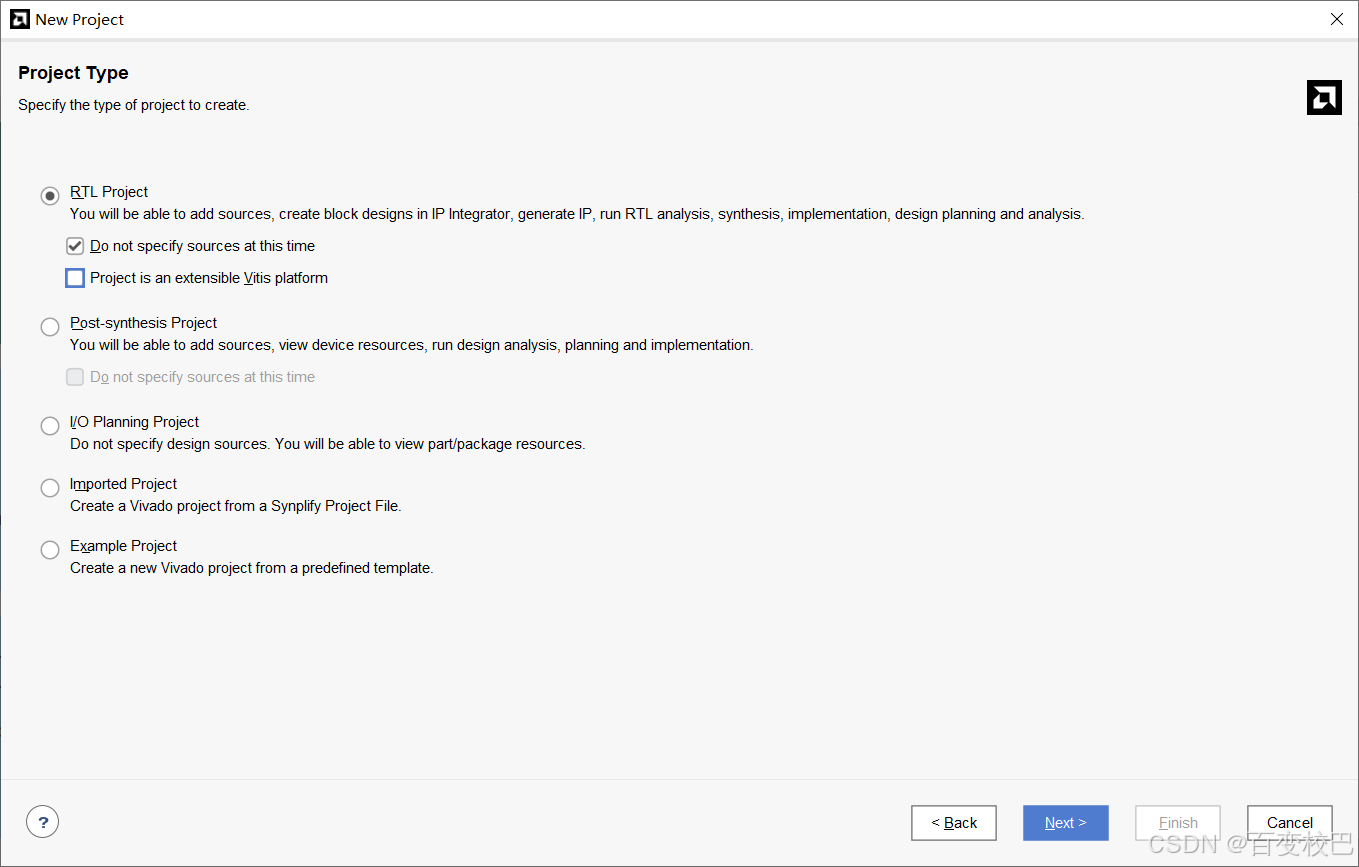

选择项目类型,此处笔者按照视频步骤选择，选择’Do not specify sources at this time’，意在何为？
在这里插入图片描述

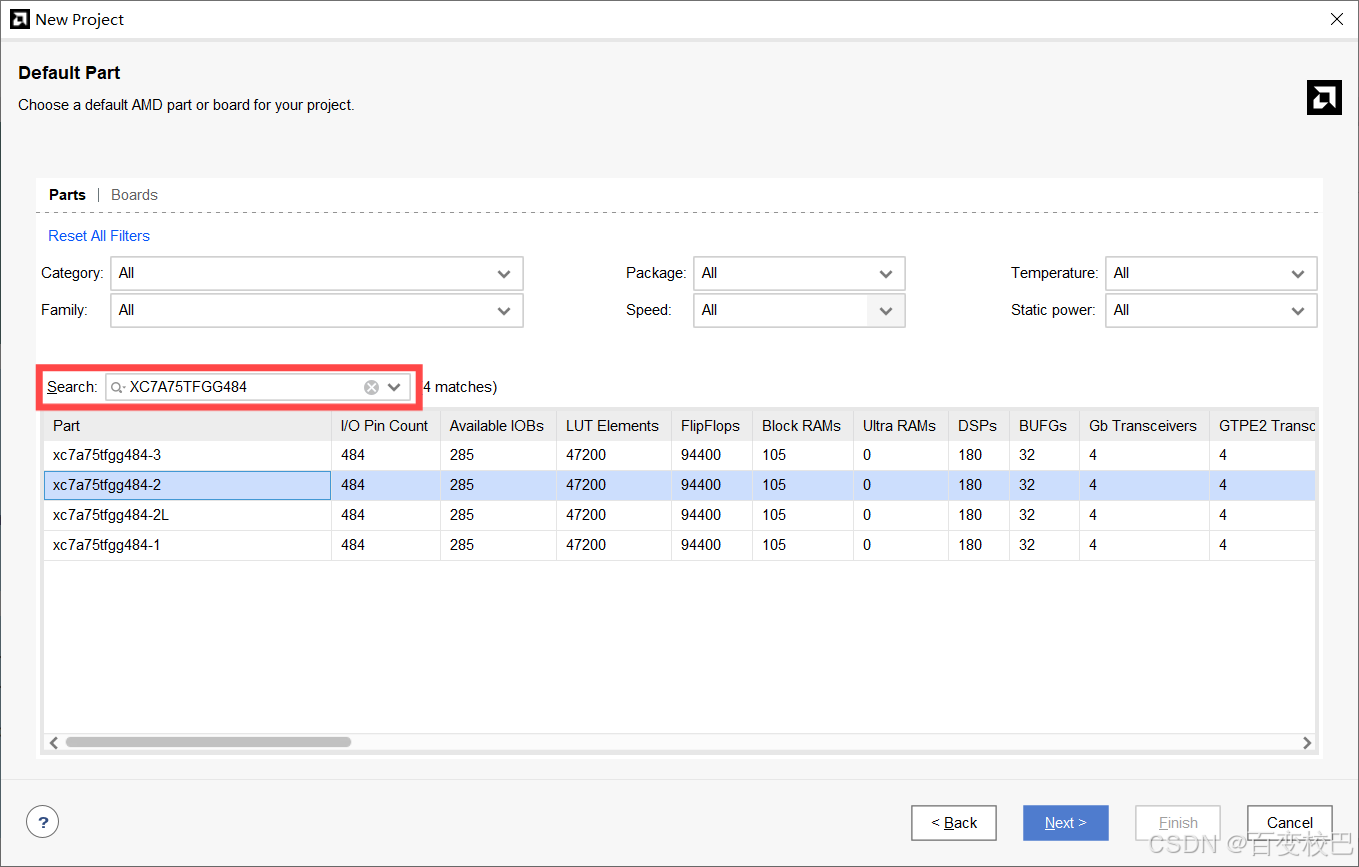

选择板子类型？(梦回Keil)，此处笔者按照视频步骤选择，在’Serach’输入’XC7A75TFGG484’，此处型号应具体考虑具体板子，此处等笔者的开发板到货后更新。
芯片选型界面

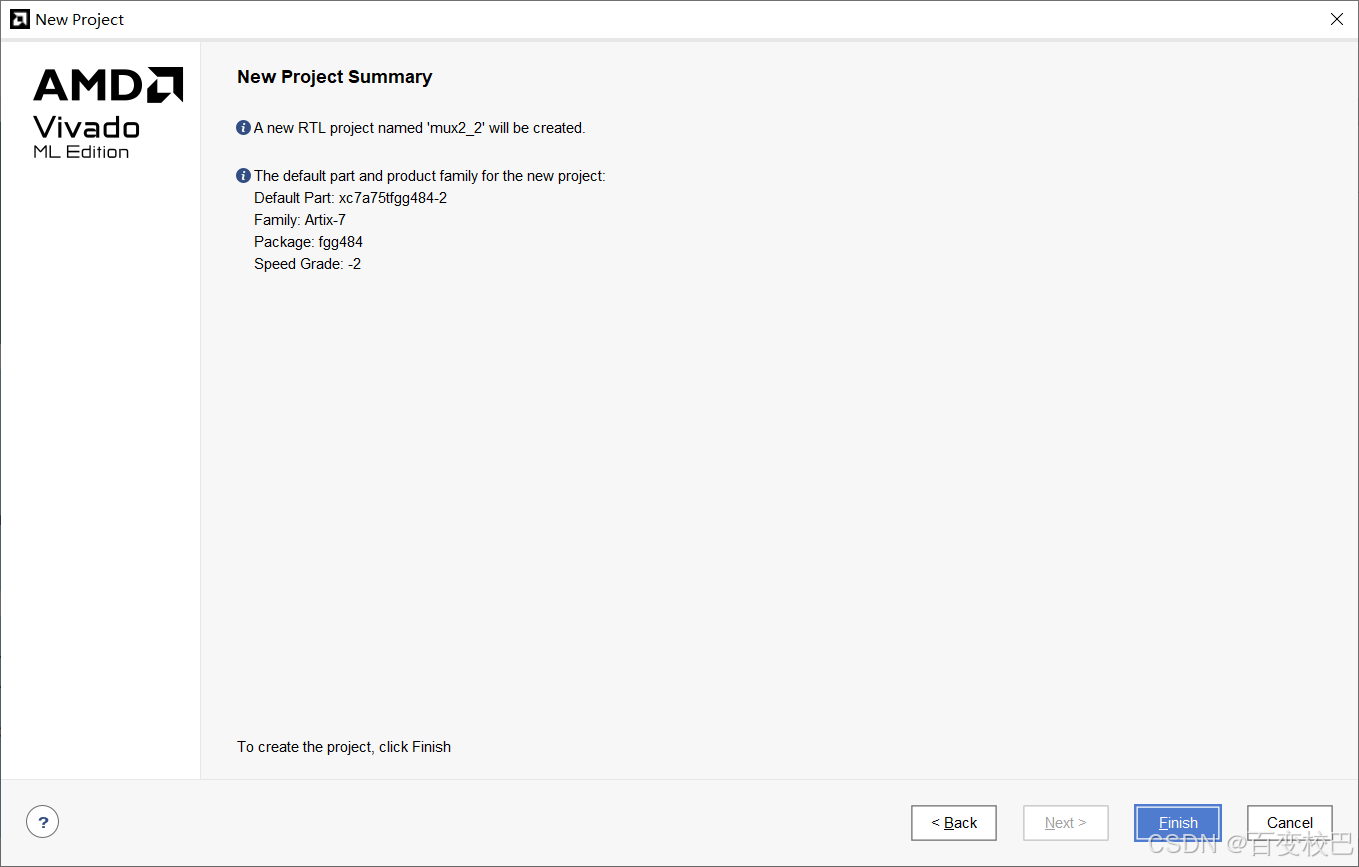

项目创建确认界面

2、向工程文件加入 .v 源文件

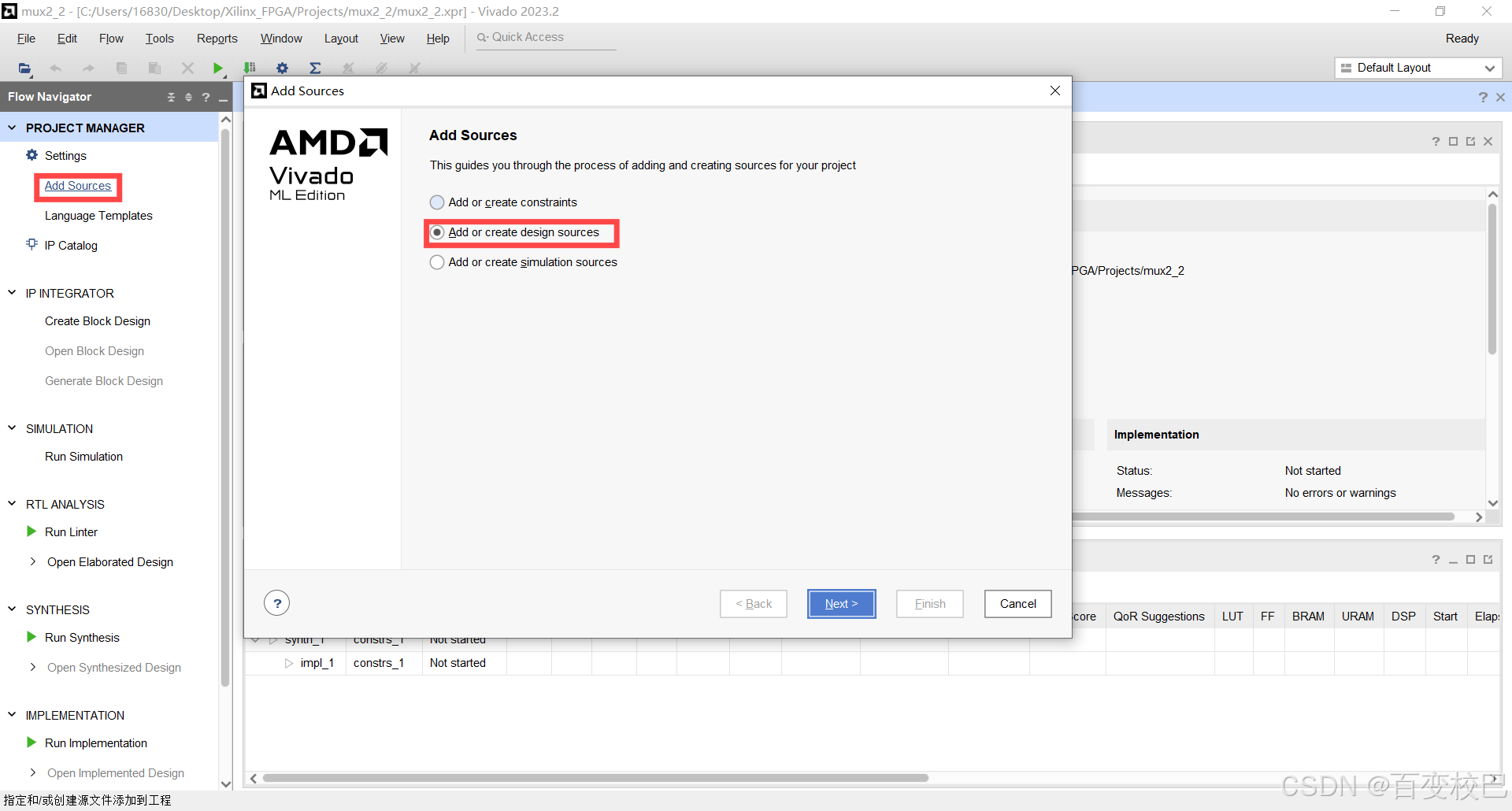

在左侧边栏’PROJECT MANAGE’ 点击 ‘Add Sources’，在弹出界面处选中’Add or create design sources’。

添加源文件界面

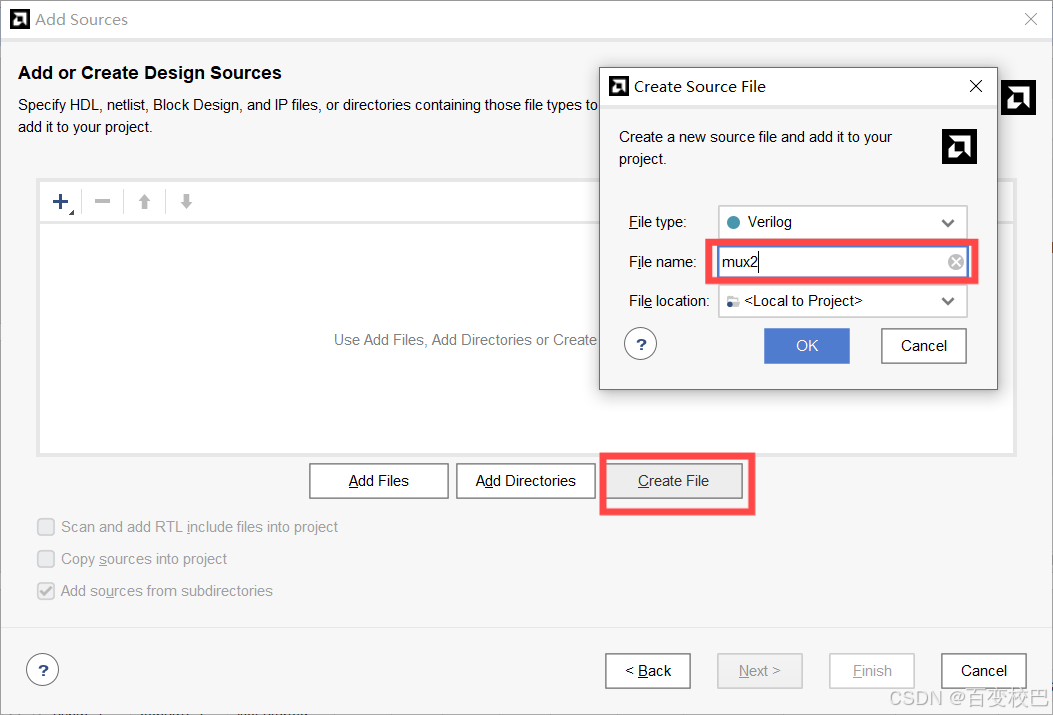

在’Add Sources’页面点击’Create File’，然后在弹出的’Create Source File’界面处的’File name’输入文件名称，笔者此处建议mux2，若有其他想法，当笔者没说。
源文件设置界面

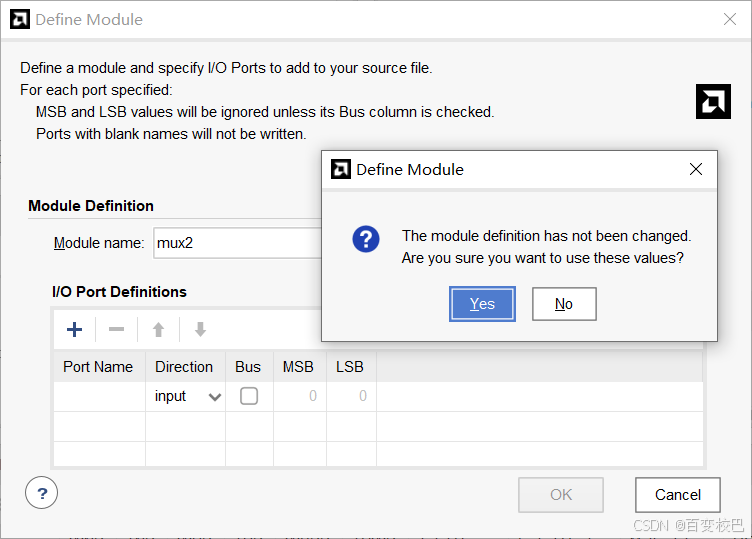

设置完毕后，一路OK＋Finish到’Define Module’界面，点击’OK’后可无视弹出的提示界面(点击Yes)。
Define Module界面

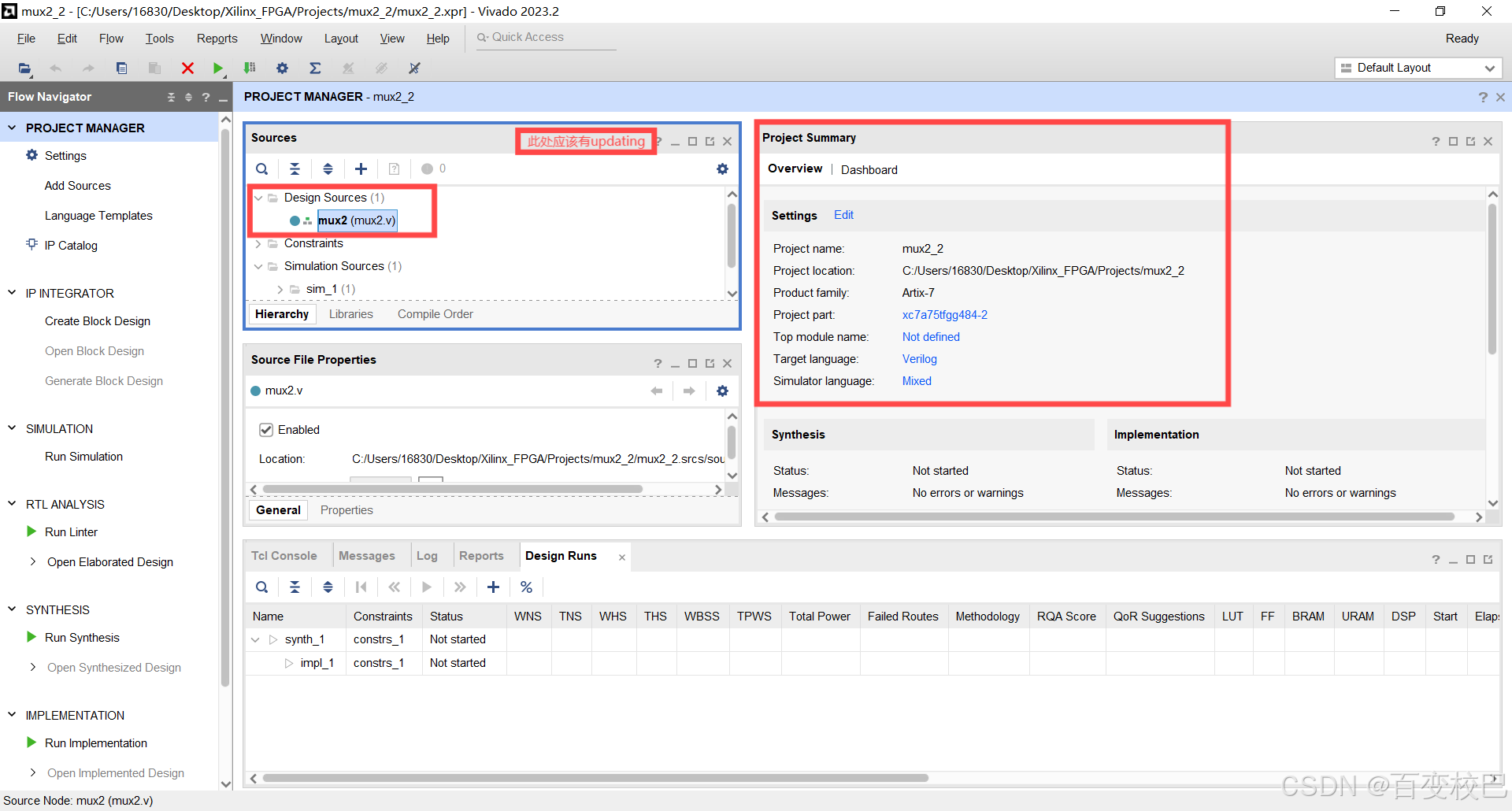

之后后台一顿操作，界面updating后如下图所示出现刚刚创建好的源文件。右侧的工程信息汇总也是相当的人性化。
主界面

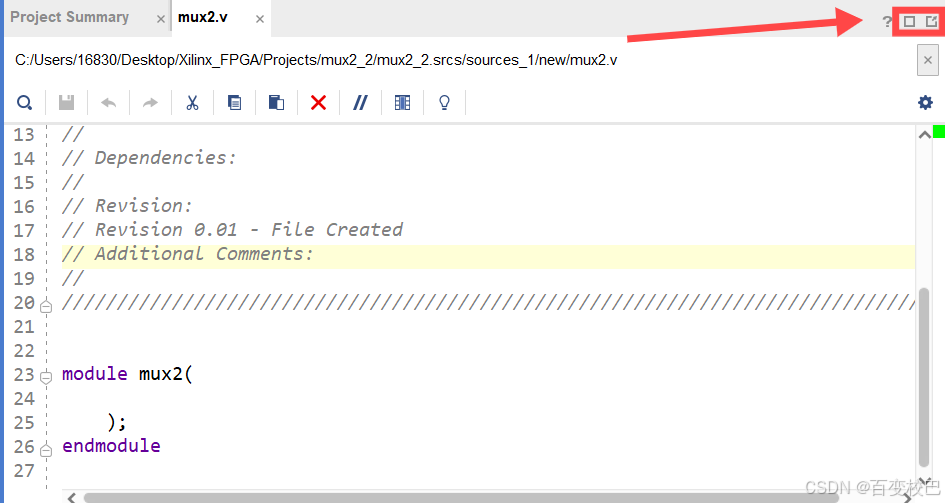

双击源文件后可以看到，源文件内容页面覆盖了工程信息页面，目前源文件页面停靠在的子页面太小，可以点击’口（象形）'和神似分享按钮的那个图形，前者可以最大化子页面，后者则是脱离子页面后可最大化页面。
在这里插入图片描述

3、熟悉 Verilog 语法

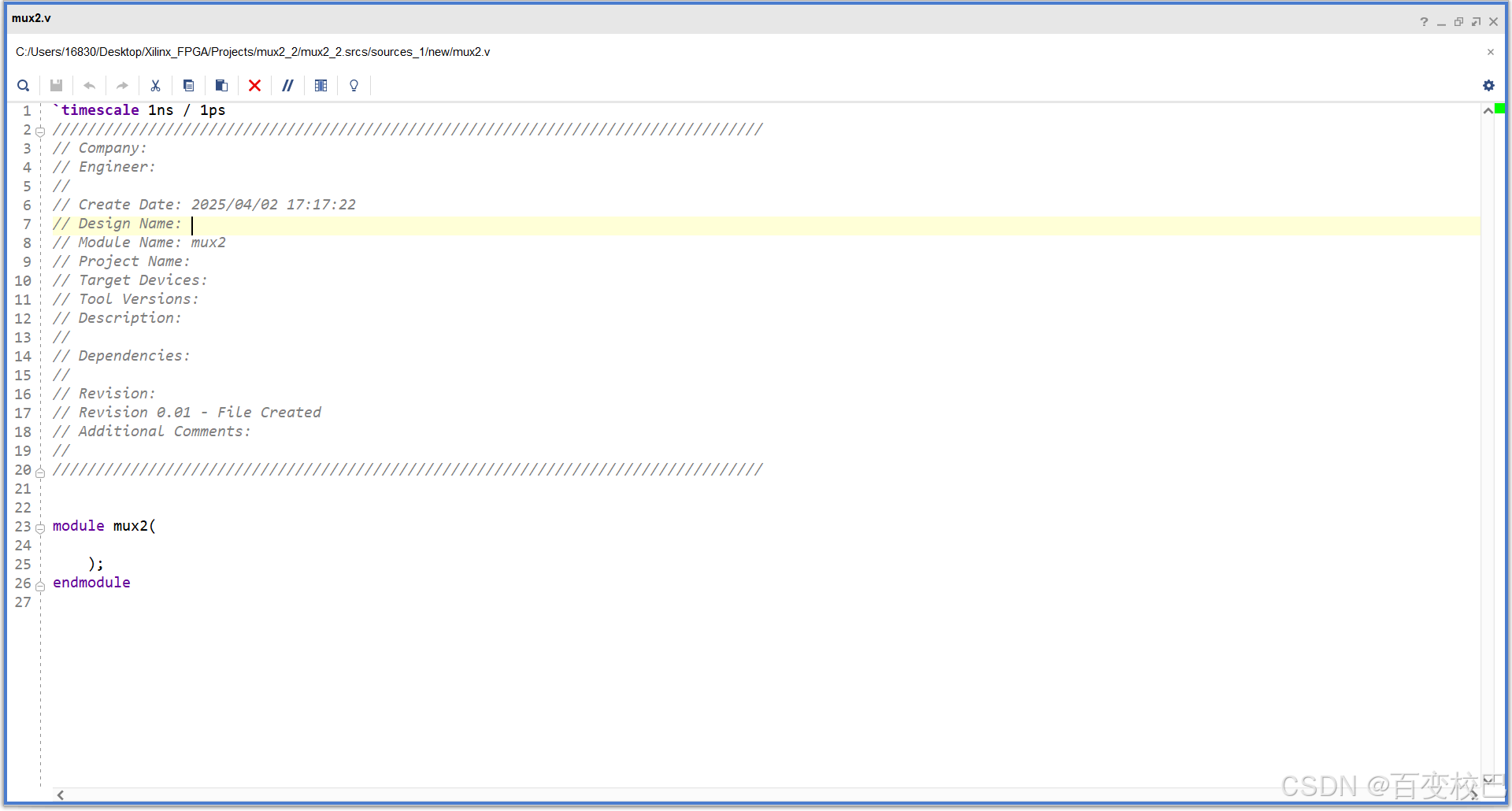

系统创建的源文件自带如下图的内容，这些内容主要是方便维护各个文件，这里我们一并删除全部内容，即获得一个没有字符的空白文件，从头开始。
项目页面
输入以下内容，梦回C嘎嘎和MATLAB，内容对缩进没有强制要求，但尽量满足吧。
值得注意的是，在第一行module中，右括弧结束之后需要有’;'结尾，匪夷所思。

module mux2(a, b, sel, out);

    input a, b, sel;
    output out;

    // Output one from two input
    assign out = (sel == 1)? a : b;

endmodule

以下，逐行逐关键字解释说明，加深理解。

module mux2(a, b, sel, out);
// 定义一个 Verilog 模块 module,类似于C/C++的抽象类Class，名称为 mux2，用于实现 2:1 选择器。
// 这个模块有四个端口：a、b、sel、out，它们是模块的输入输出接口,像C/C++的成员?,但本质上是硬件描述。
// 注意右括弧结束之后需要有';'结尾

	input a, b, sel;
	// input 关键字在 Verilog 中默认是 wire 类型，即它们只能被外部驱动，而不能在模块内部赋值。
	// 声明 a、b、sel 为输入端口，表示它们是由外部电路驱动的信号。

	output out;
	// output 关键字在 Verilog中默认 wire 类型，即它们只能被外部驱动，而不能在模块内部赋值。
	// 声明 out 端口，它表示多路复用器的输出信号。

	// input 和 output 的区别
	// input：只能 读，不能在模块内部赋值。
	// output：可以在模块内部赋值，并输出给外部使用。
	// inout（双向端口）：既可以作为输入，也可以作为输出（类似于 C++ 的 & 引用，或 MATLAB 的 global 变量）。


	assign out = (sel == 1)? a : b;
	// assign 语句用于组合逻辑（Combinational Logic），它会在输入信号变化时立即更新 out。
	// X? Y:Z 是三目运算符,即X为True时,执行Y,否则为Z.
	// out 的值取决于 sel：
	// sel == 1 时，out = a
	// sel == 0 时，out = b

endmodule
// 结束 mux2 模块的定义，相当于 C 语言的 }。

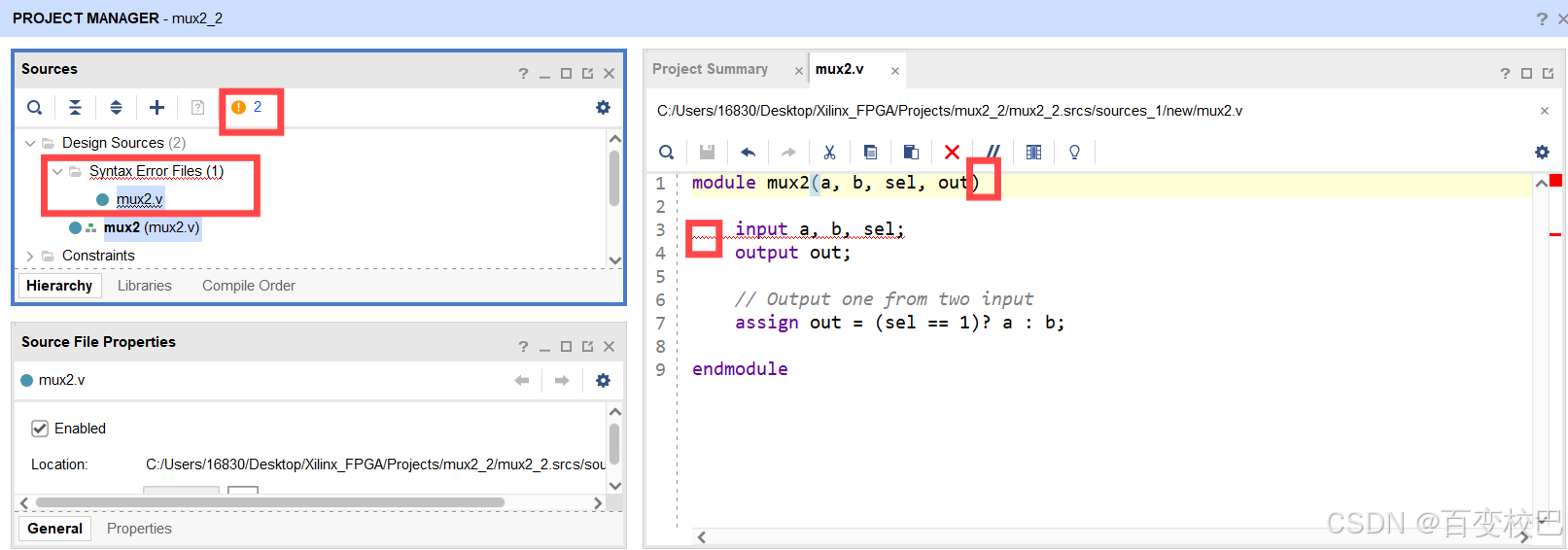

结束编程后，可保存(Ctrl＋S)查看是否出现问题，如下图所示，笔者在第一行末尾处少写了’;'，保存后，编辑器自动会出现一系列的保存提示，包括但不限于熟悉的红色波浪号，警告标识和具体文件。
自检报错页面

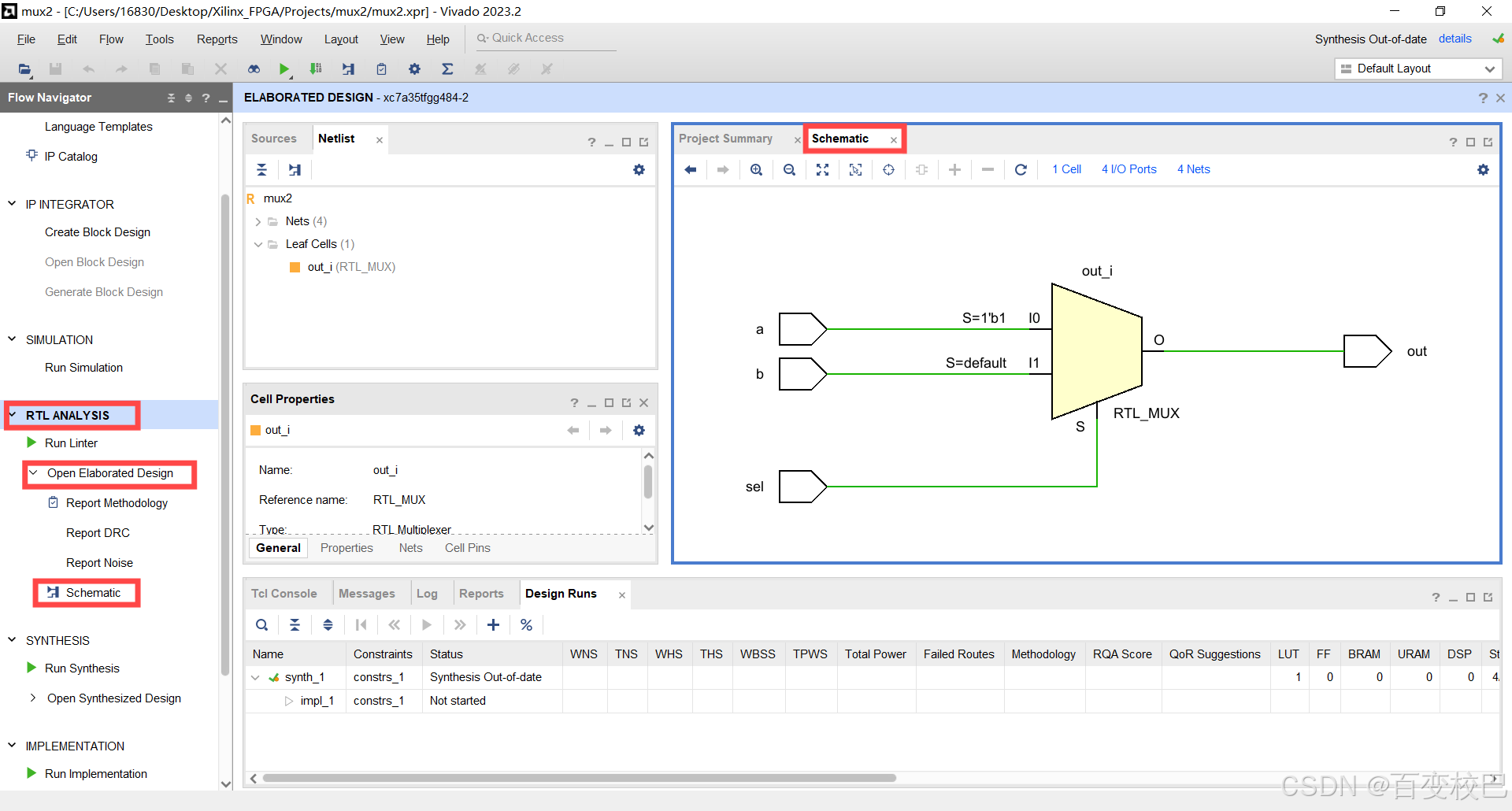

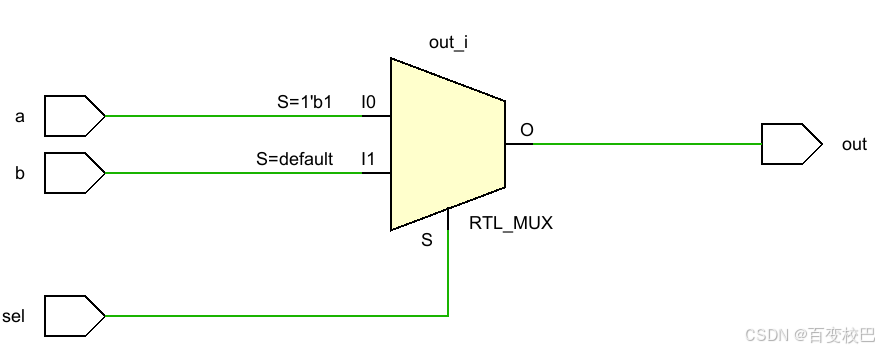

可以在左侧边栏中’RTL ANALYSIS -> Open Elaborated Design -> Schematic’分析综合前电路结构，是可视化的电路图，这个阶段的电路结构是基于 Verilog/VHDL 代码进行逻辑推导后的结果，并未进行优化。
在这里插入图片描述

在这里插入图片描述

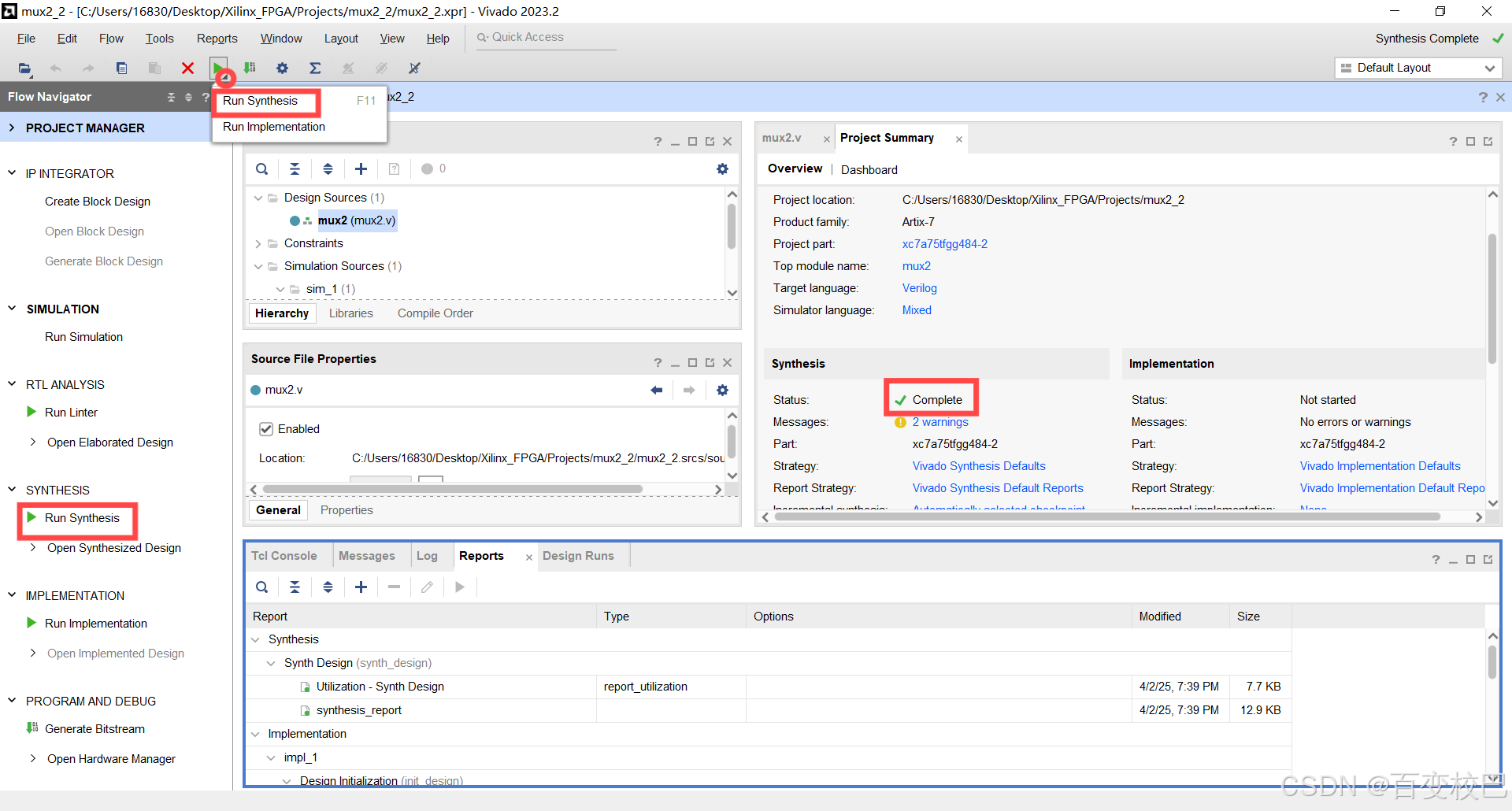

综合操作，如下图所示将 HDL 代码转换为门级电路，生成网表（Netlist）。
进行分析综合界面

4、向工程文件加入仿真文件以验证

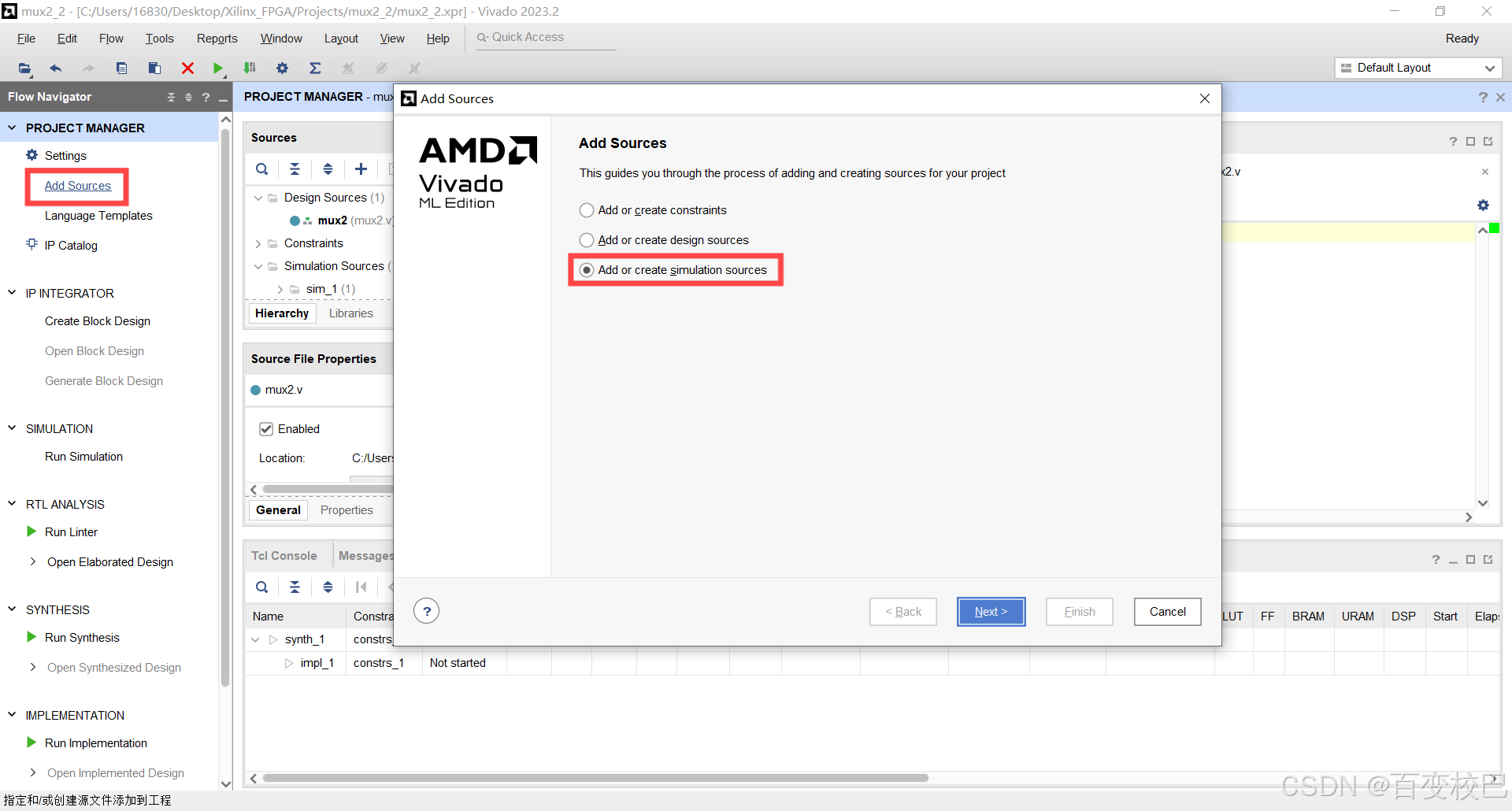

与添加源文件步骤类似，如下图所示。
添加仿真文件界面

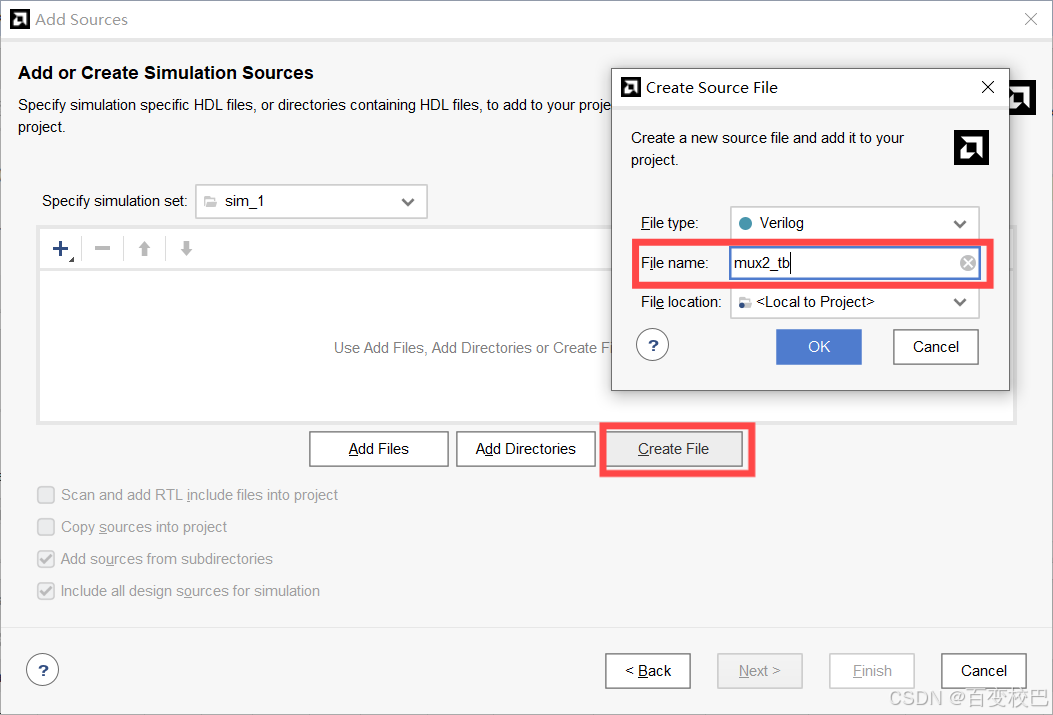

需要注意的是’File name’处建议在文件名后添加’_tb’用于验证设计文件，意在与实现实际电路逻辑的.v文件区分。
仿真文件命名界面

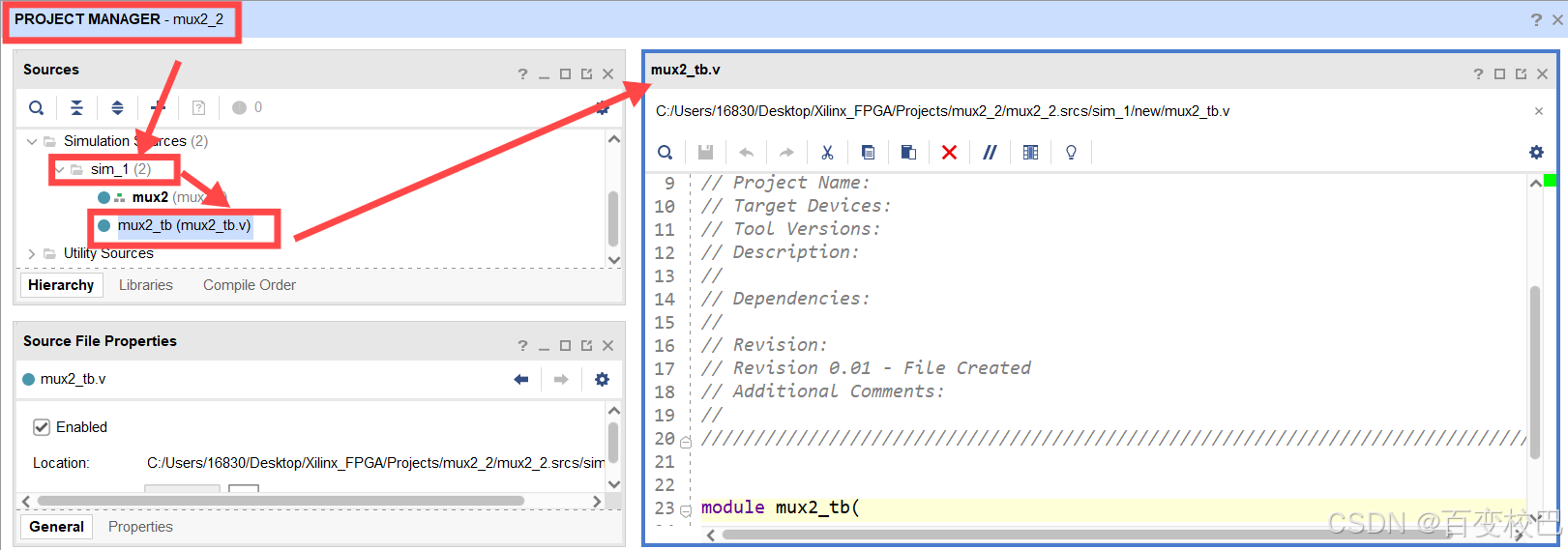

随后一路OK带Finish带Yes的，这部分步骤省略，最终成功创建mux2_tb.v文件。界面updating后如下图所示出现刚刚创建好带_tb的文件。右侧子界面展示的是该文件的内容。
创建测试文件后的主界面
随后，重复最大化子界面的操作，并删除文件内的全部内容，获得一个空白的文件。
输入以下内容。

`timescale 1ns / 1ns

module mux2_tb();

    reg in_a, in_b, in_sel;
    wire out_out;

    mux2 myMux2(.a(in_a),
                .b(in_b),
                .sel(in_sel),
                .out(out_out));

    initial begin
        in_a = 0; in_b = 0; in_sel = 0;
        #200;
        in_a = 0; in_b = 0; in_sel = 1;
        #200;
        in_a = 0; in_b = 1; in_sel = 0;
        #200;
        in_a = 0; in_b = 1; in_sel = 1;
        #200;
        in_a = 1; in_b = 0; in_sel = 0;
        #200;
        in_a = 1; in_b = 0; in_sel = 1;
        #200;
        in_a = 1; in_b = 1; in_sel = 0;
        #200;
        in_a = 1; in_b = 1; in_sel = 1;
        #200;
        $stop;
    end

endmodule

以下，逐行逐关键字解释说明，加深理解。

`timescale 1ns / 1ns
// `timescale <时间单位> / <仿真步进精度>
// 时间单位 是仿真的时间单位,下面出现的 #200, 代表延时200时间单位
// 步进精度 是用于舍入计算精度
// 若时间单位为1ns,步进精度为1ps,则#200.5代表200ns＋500ps = 200.5ns
// 若时间单位为1ns,步进精度为1ns,则#200.5代表200ns + 0ps = 200ns,即0.5ns这种ps级别的会被忽略

module mux2_tb();
// 定义 mux2_tb 测试模块（Testbench 模块）
// Testbench 不需要端口（I/O），因为它不是硬件，而是一个 仿真代码，用于测试 mux2 设计模块。

    reg in_a, in_b, in_sel;
    // reg 变量：in_a、in_b、in_sel 定义为 寄存器（reg），它们将在 initial 语句块中被赋值，以驱动被测模块。

    wire out_out;
    // wire 变量：out_out 不能用 reg，因为它是 mux2 设计模块的输出，需要由 mux2 计算得出。

    mux2 myMux2(.a(in_a),
                .b(in_b),
                .sel(in_sel),
                .out(out_out));
     // 实例化 mux2 设计模块,并连接 Testbench 变量
     // 模块实例名 myMux2 可以是任意名称，这里取 myMux2 只是为了清晰表示它是 mux2 的实例。
     // . 号表示端口连接，等效于：mux2 myMux2(in_a, in_b, in_sel, out_out);


    initial begin
    // initial 语句块用于 初始化 Testbench。该代码块只执行一次（不像 always 是循环的）。通常用于定义测试输入序列。

        in_a = 0; in_b = 0; in_sel = 0;
        // 测试用例,设置输入值等待信号传播并观察 out_out 变化。
        // 以下只是改变输入值,可配合真值表进行查阅

        #200;
        // 延迟 200ns

        in_a = 0; in_b = 0; in_sel = 1;
        #200;
        in_a = 0; in_b = 1; in_sel = 0;
        #200;
        in_a = 0; in_b = 1; in_sel = 1;
        #200;
        in_a = 1; in_b = 0; in_sel = 0;
        #200;
        in_a = 1; in_b = 0; in_sel = 1;
        #200;
        in_a = 1; in_b = 1; in_sel = 0;
        #200;
        in_a = 1; in_b = 1; in_sel = 1;
        #200;
        $finish;
        // 终止仿真，相当于 C 语言的 exit(0);。
        // 另一个常见的终止仿真命令是 $stop;暂停仿真，可以继续。

    end

endmodule

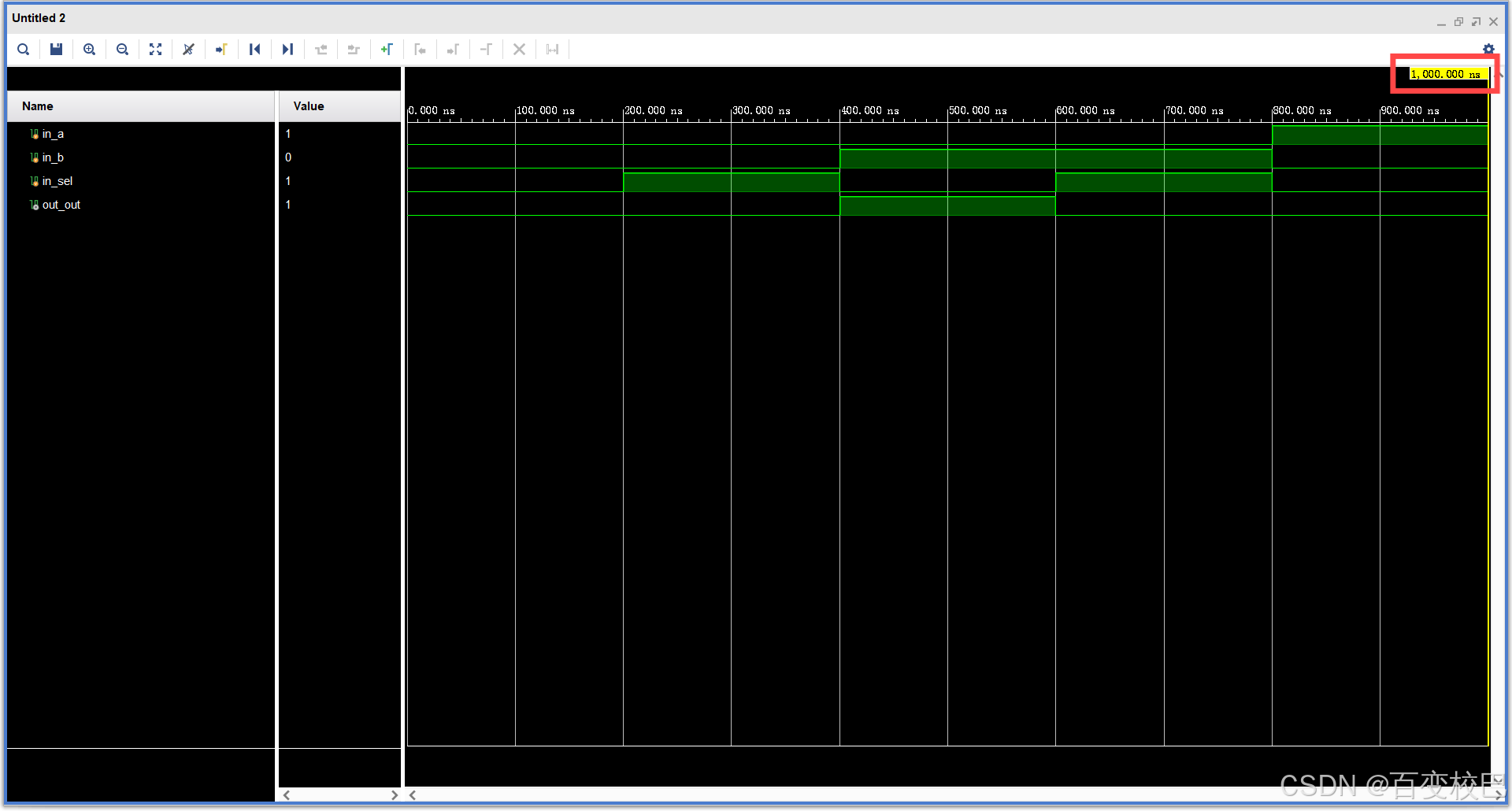

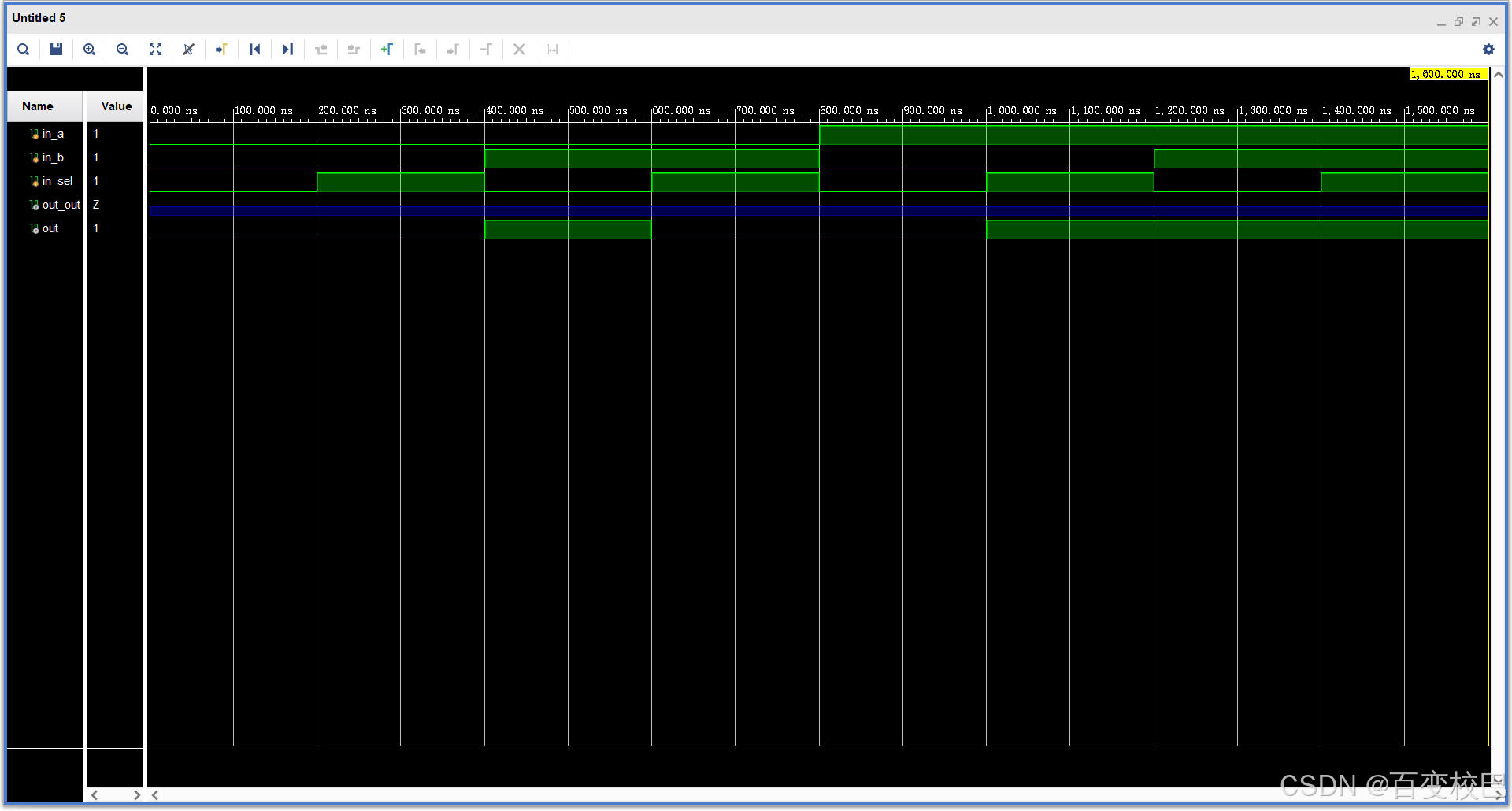

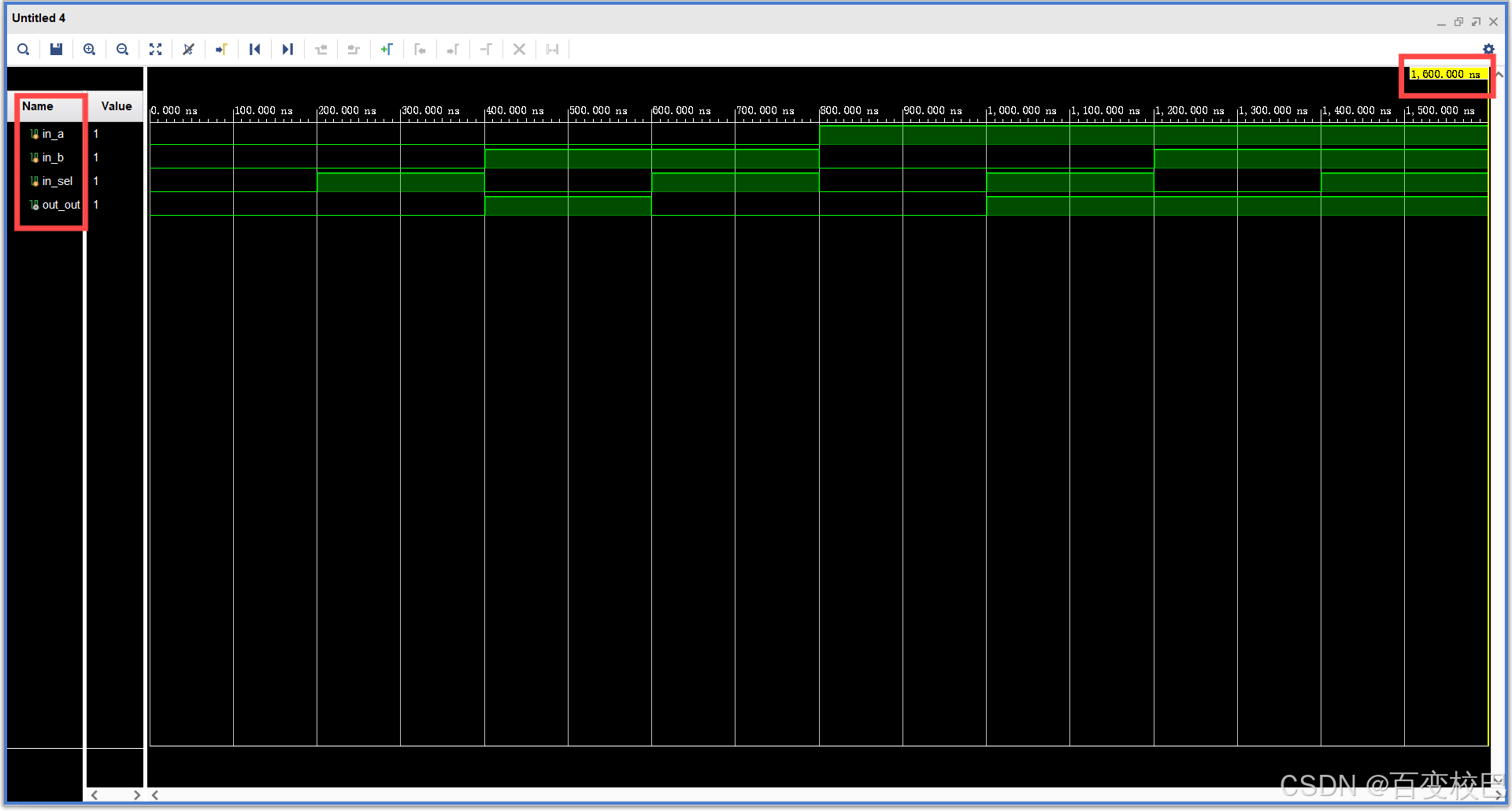

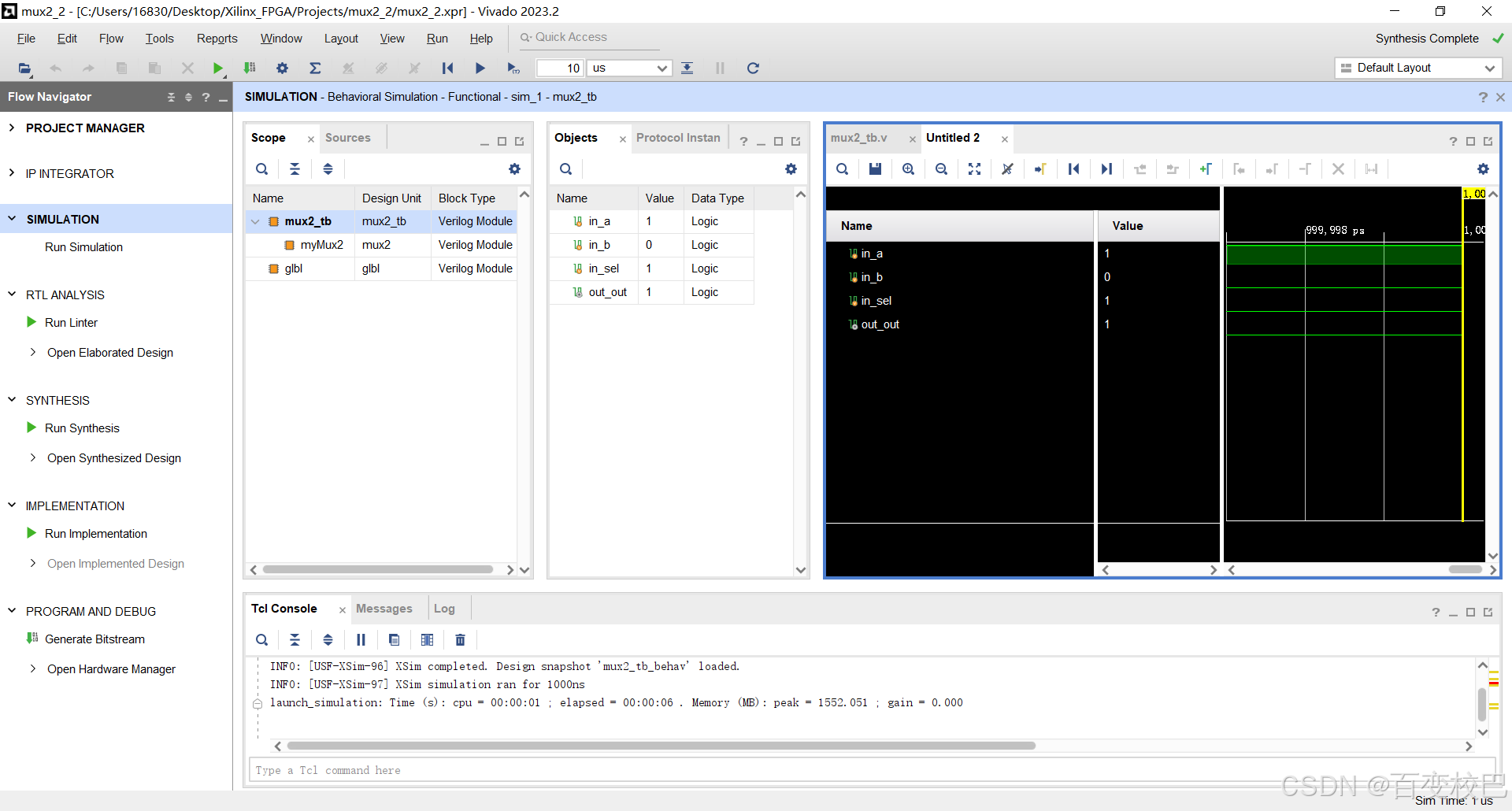

开始运行仿真文件。

运行仿真文件界面
