【STM32 + HAL库】之 5 --- GPIO 推挽输出模式，点亮LED灯

目录

第一部分、GPIO 推挽输出 要点

第二部分、CubeMX 配置

第三部分、代码编写

第四部分、编译+烧录代码

---

本篇目标：

        以LED灯的亮、灭电路控制为例，学会:

        ①、通过CubeMX，配置引脚工作模式
        ②、使用函数，控制引脚 高、低电平
        ③、如何在程序中编写用户代码

        不聊底层理论，速度上手 GPIO-推挽输出模式 ，成为点灯大师！



---

友情约定：本系列的前五篇，为了方便新手玩家熟悉CubeMX、Keil的使用，会详细地截图每一步CubeMX、Keil的操作，并做上标记。之后的篇章，仅截图主要步骤页面。希望新手玩家熟记本篇的基本操作。

---

第一部分、GPIO 推挽输出 要点



        STM32芯片引脚数量众多，除去供电、晶振等功能性引脚，绝大部分引脚可以自由控制。

        我们通过一个片上外设功能：GPIO，对这些引脚进行工作模式初始化、电平控制。

        GPIO是通用输入输出端口（General-purpose input/output）的英文简写。

        上图是I/O端口位的基本结构，csdn上已有大量的解释，不再复述。

        本篇跳过其底层原理，只聊使用。待使用上有一定认识了，再回头深入了解更有效果。

        GPIO：属于芯片的外设功能，在使用上，本质就是一组功能寄存器，对寄存器不同的位（地址值），置相应的值，就能对每一个引脚进行灵活控制。

       （寄存器：用结构体指针把一组内存地址按规律封装，并给这个结构体来个别名：如GPIO )

        为了更方便地编写程序，官方提供了标准库、 HAL库、LL库，对芯片各种功能寄存器地址值进行了宏定义，对常用操作也进行函数封装，我们只需要调用相应函数，就可以方便地使用各种片上功能，如GPIO的初始化、控制。

        在设计工作日常中，大家已约定俗成地：GPIO == 可控引脚。

        我们后面的讲解，也使用这一习惯。

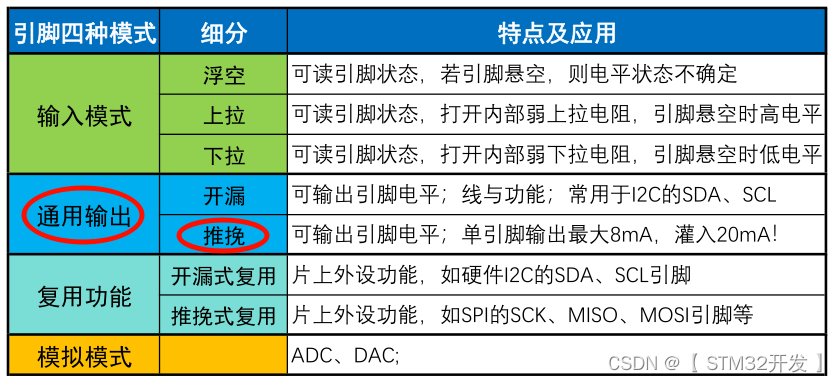

        GPIO,  我们整理一下，它有4种工作模式：

        其中：通用输出模式下的推挽输出，用于控制引脚置高、低电平。

推挽输出 的特点：

• 用于控制引脚输出 高、低电平两种状态;
• 电压：高电平(置1)电压=3.3V、低电平(置0)电压=0V;
• 电流：单引脚最大输出8mA、灌入20mA ; 芯片VDD总流入<150mA，VSS总流出<150mA;

推挽输出 常常应用于：

• 控制板载LED灯，作工作状态指示
• 控制三极管、MOS管的开合（以小控大）;
• 控制继电器模块 (以小控大）
• 按通信要求，用高、低电平按规律产生通信所需时序，如单总线、模拟I2C等等;

推挽输出 注意坑区：

• 输出的电平状态，由内部弱电阻控制;  引脚具体状态，受外部电路影响;
• 怎样输出5V或更高电压？方法很多，通过外部mos管或继电器等。
• 单引脚最大输出8mA，最大灌入20mA值！！芯片总电流不要超过150mA;
• 高电平时虽然是3.3V，如上，电流是很小的，即负载是很小的，一般只当信号使用;
• 驱动LED可以，别想着驱动小电机了。
• 电平状态只能是0V或3.3V; 大小不可控，如不能输出2.5V,  那是模拟模式下DAC的事。
• 开发板的排针，一般都是芯片引脚直接引出到排针，没有隔离保护，注意使用！

---

第二部分、CubeMX 配置

        正式开跑，通过CubeMX把指定引脚配置为-推挽输出工作模式。



步骤 1、打开原理图，记录LED所用引脚。

        打开板子的原理图，找到 LED 指示灯 部分：

        通过上图，我们可以得知：

        红色LED，连接PC5,  即给PC5置低电平时通路（亮）;

        蓝色LED，连接PB2,  即给PB2置低电平时通路（亮）;

步骤2、CubeMX配置引脚工作模式

        引脚的工作模式，可以直接使用代码进行配置的。

        但既然都用上HAL库了（那些不太了解底层原理的同学），工夫能省就省，用CubeMX干！

        ①  如果还没有新建工程，先参考：STM32CubeMX 新建工程;

        ②  如果已有CubeMX生成的工程，双击*.ioc 文件打开CubeMX，对现有工程进行配置;

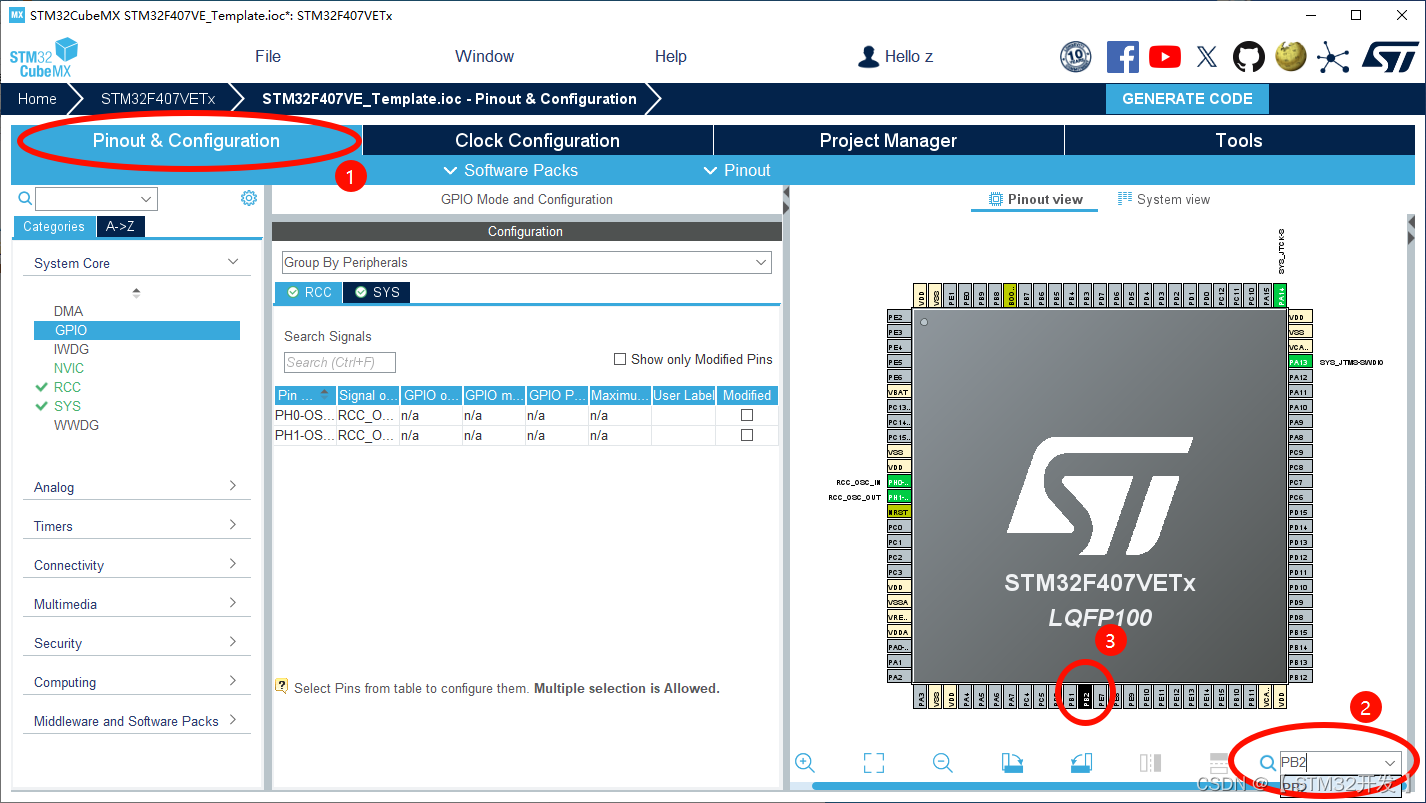

        ③  在下图位置2的输入框，输入 PB2 (前后无空格)，软件会闪烁提示引脚位置 (位置3);

              技巧1：也可以搜索SPI、I2C等功能，相应功能引脚就会闪烁。

              技巧2：芯片图形，可以通过鼠标拖动位置、滚轮放大缩小。

              技巧3：黄色引脚 - 不可配置，绿色引脚 - 已配置成功。

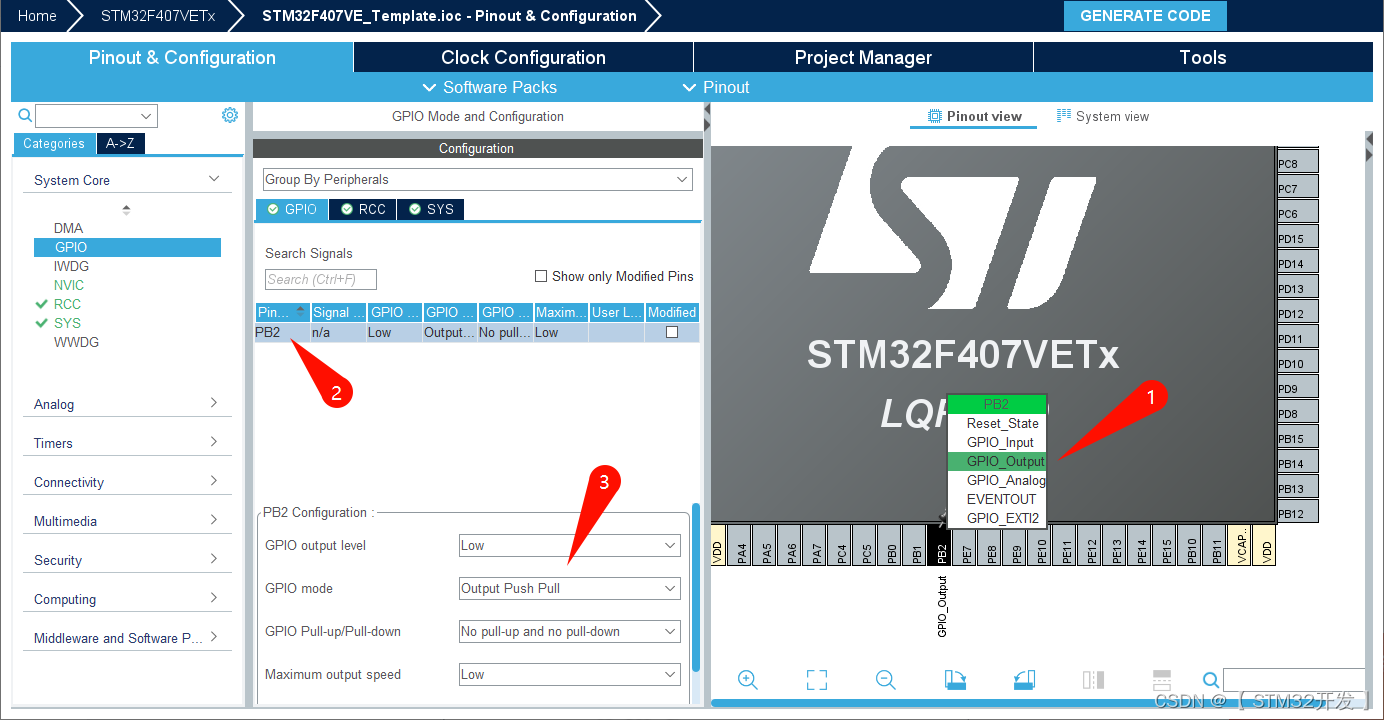

        ④  点击芯片中PB2引脚，将弹出功能选择框（下图箭头1）;

        ⑤  选择：GPIO_Output，即输出模式，会增加PB2引脚参数到列表（箭头2）;

        ⑥  点击（箭头2）引脚列表中，刚才被增加的PB2，将展开更详细的配置（箭头3）。

        ⑦  上图中，箭头3的引脚详细参数解释：



选项	中文解释	说明
GPIO mode	工作模式	Output Push Pull,  即 推挽模式输出模式
GPIO output level	输出电平	Low,  即配置为引脚低电平
GPIO Pull-up/Pull-down	上下拉模式	down；上电后，如果不配置电平，它的默认电平.
Maxmum output speed	引脚翻转速度	Low;  控制LED而已，选Low也妥妥的了
User Label	自定义别名	LED_BLUE；随便，也可以不使用

        注意，这里只是初始化引脚的工作模式。

        编写代码时，可以通过代码对引脚自由置高、置低电平，以控制LED的亮灭。

        使用同样的操作，把PC5引脚，也配置为推挽输出模式。

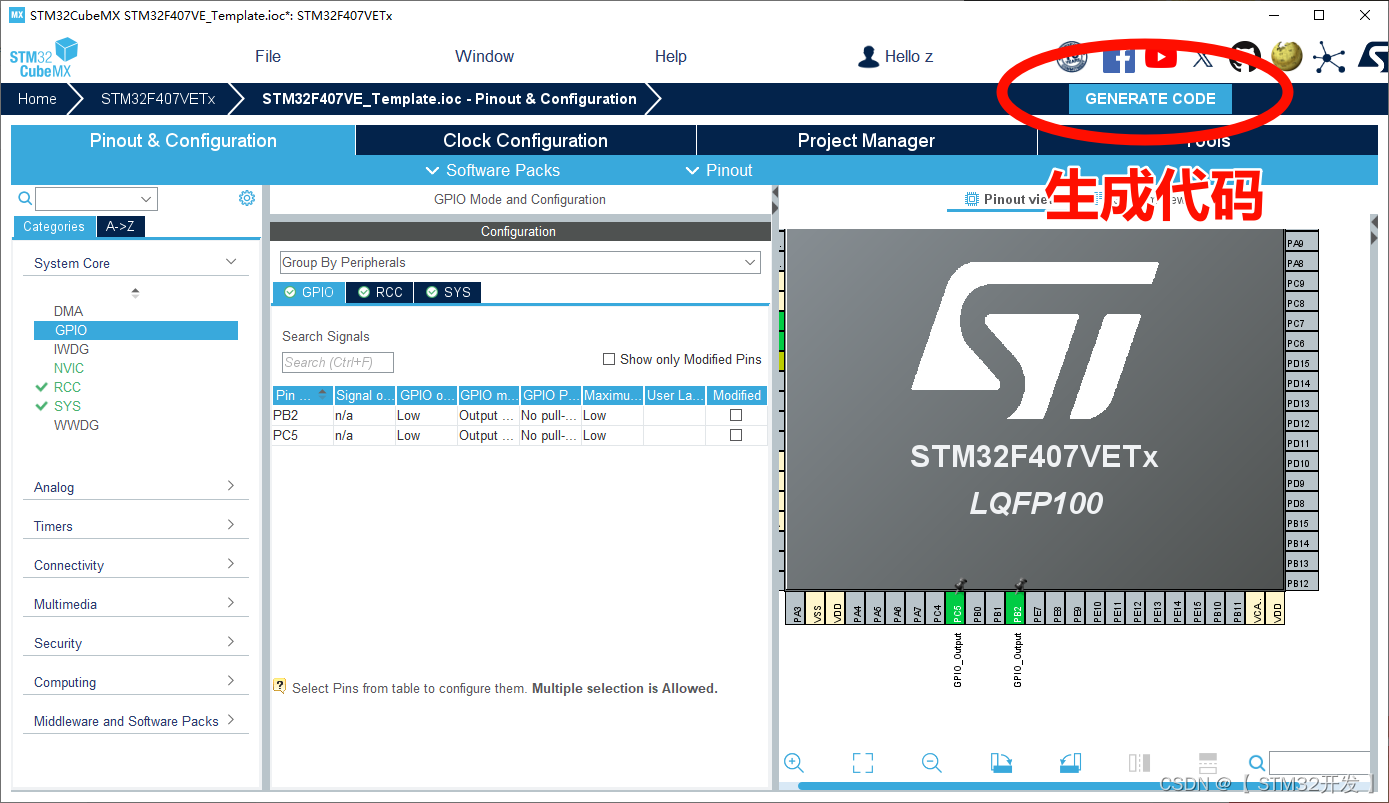

⑧ 点击生成配置

        等待至弹出询问对话框，先选择关闭。

        至此，引脚的工作模式配置，完成！

---

第三部分、代码编写

步骤一、打开Keil工程

        这里分两种情况：

        情况1：进行CubeMX配置前，如果已打开Keil工程，这时切回Keil，会自动弹出对话框：

        “提示：工程文件被修改了，是否加载更新后的文件？”

        这里，我们点击“是”, Keil就会自动把文件更新好。记得保存！

        很赞、很实用的自动检测。

        情况2：在进行CubeMX配置前，没有打开Keil工程，那我们手动打开工程即可。

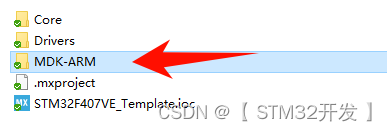

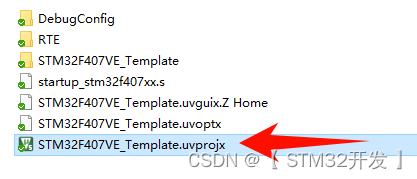

        下图一是CubeMX配置的工程目录，下图二中绿色图标文件是Keil工程入口文件。

步骤二、查看CubeMX生成的代码

        在CubeMX的配置中，我们已把PB2、PC5引脚配置成推挽输出，并设置了低电平。

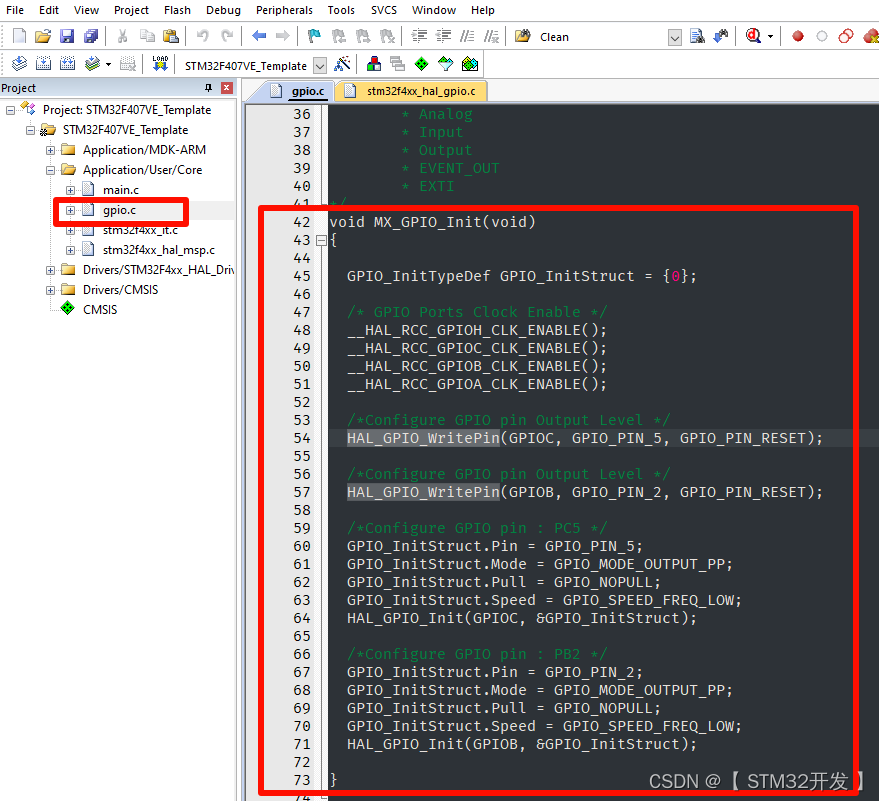

        其生成的代码，在gpio.c文件中，如下图：

        它已经帮我们按配置，生成了引脚的工作模式初始化代码（60~71行);

        并把PB2、PC5设置为低电平(54、57行);



步骤三、在main.c文件中编写自己的代码

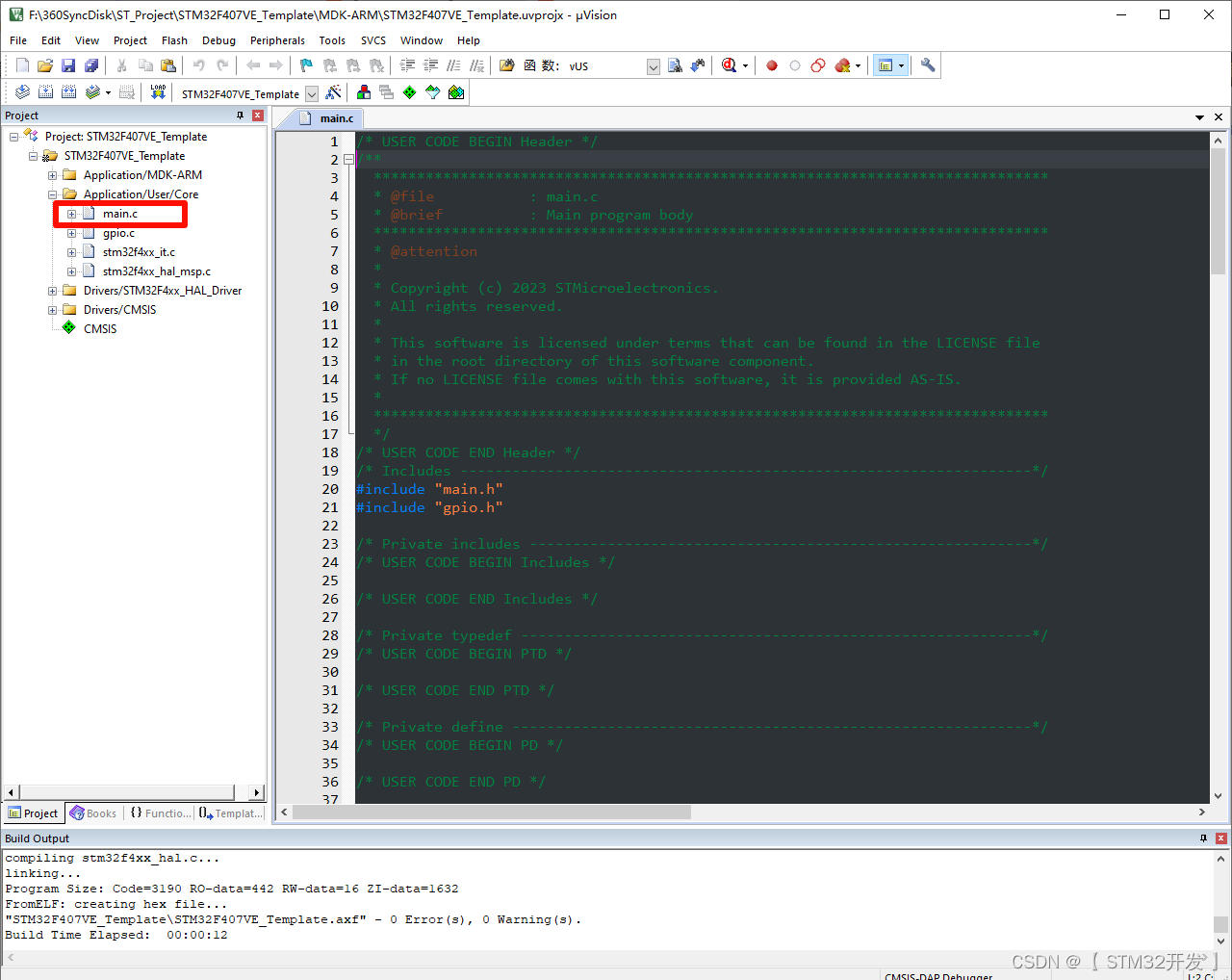

        在左侧文件管理器中，双击Core > Src > main.c，即可显示其内容 。

        向下滚动至大约89行，找到 /* USER CODE BEGIN 2 */ 部分，

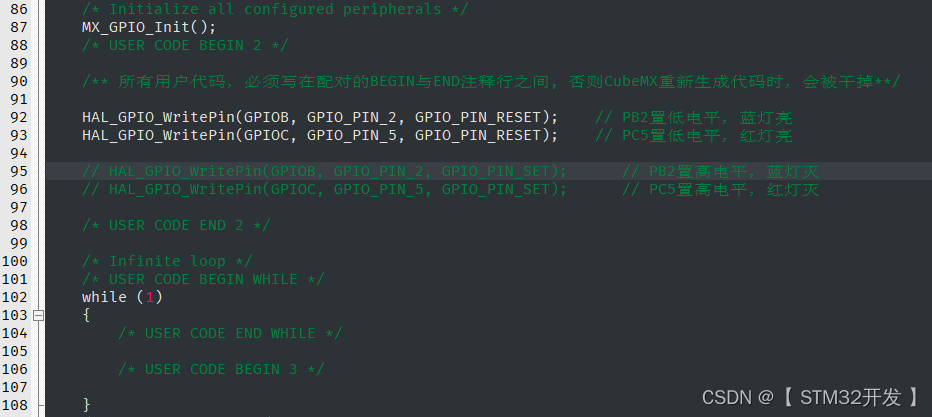

        如下图，我们在/*USER CODE BEGIN 2 */ 与它的  /*END 2 */之间，编写自己的代码，

        重点：CubeMX生成的工程，用户代码，必须,  写在配对的BEGIN与END注释行之间。

        否则，下次使用CubeMX重新生成时，用户代码会被干掉。谨记！谨记！谨记！



        函数解释:

        HAL_GPIO_WritePin（引脚端口，引脚编号，电平状态);  // 用于控制引脚输出高、低电平

        引脚端口：参数范围 GPIOA ~ GPIOH

        引脚编号：参数范围 GPIO_PIN_0 ~ GPIO_PIN_15 ; 注意：英文字母要大写

        电平状态：仅两个参数 GPIO_PIN_RESET 、 GPIO_PIN_SET;  注意：英文字母要大写

        常见坑区：没进行配置、初始化的引脚，默认是输入模式，是不能进行电平控制的。

---

第四部分、编译+烧录代码

步骤一、编译代码

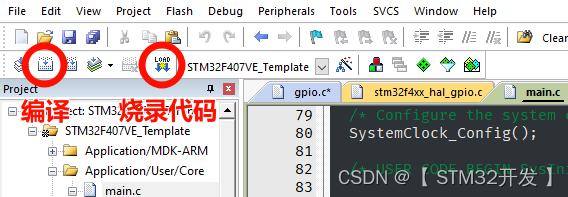

        点击工具栏 "Bulid" 按钮，对工程进行编译。

        编译过程，底部信息栏输出编译过程相关信息。

        编译完成后，会报告汇总有多少个错误、警告。

        当出现：0 errors字样，即为代码正常。Warning警告的数量不影响。

        技巧1：当有错误时，向上滚动信息栏，找到第一个error字样提示行，双击将跳转到错误处。

        注意1：每次编译，会自动删除旧axf文件，必须 0 errors，才能生成新的axf烧录文件。

步骤二、烧录代码

        当上一步编译、修改至 0 Error后，单击菜单栏中的 “Load” 按钮，开始烧录代码。

        注意1：如果工程还没进行过仿真器的参数设置，需要设置一次仿真器参数。

        参考文章：【STM32 + HAL库】之 4 --- 设置仿真器CMSIS-DAP参数、烧录代码_cubemx可以烧录程序吗-CSDN博客



        当烧录完成后，信息栏输出如下提示：

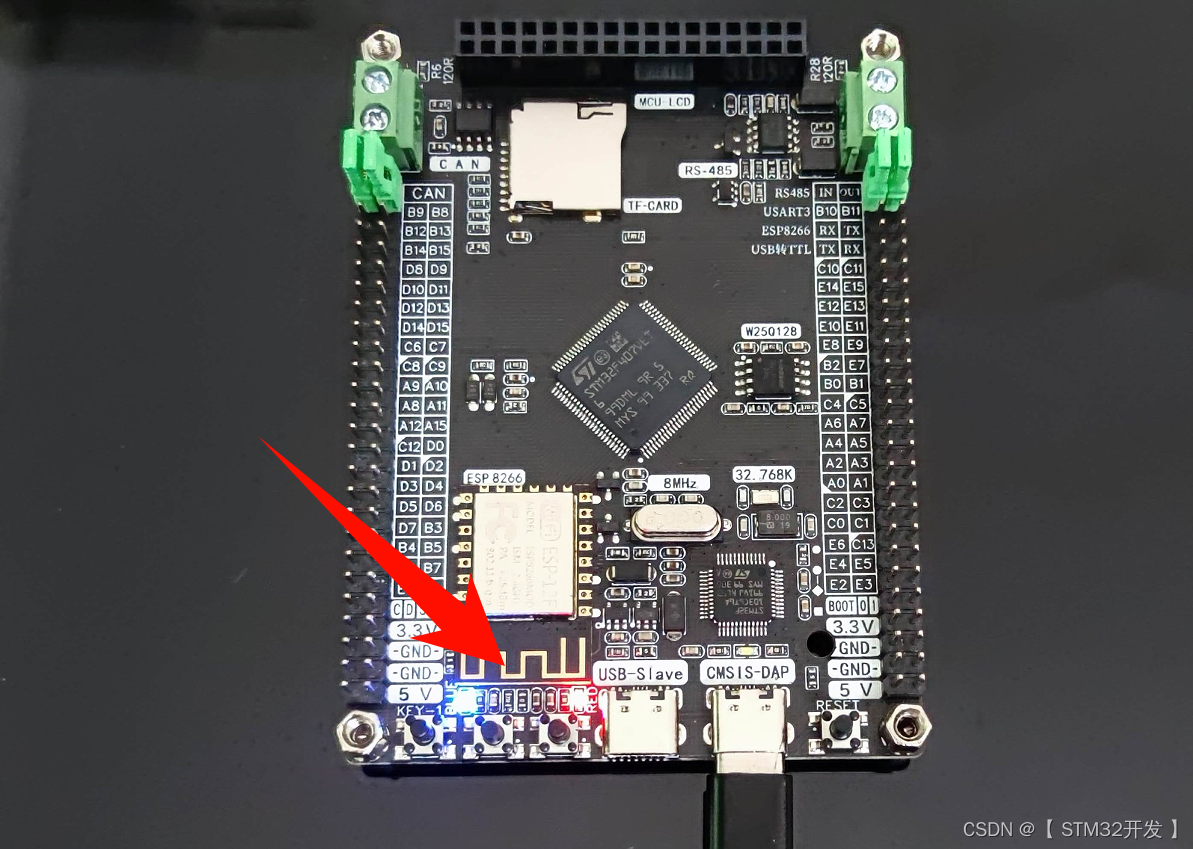

        现在，开发板上LED，成功点亮！！

---

        至此，CubeMX配置GPIO的推挽输出模式、使用函数控制引脚电平，我们已学会了。

        复习一下操作重点：

        ①、使用CubeMX进行引脚配置;

        ②、通过函数 HAL_GPIO_WritePin( ) 对引脚电平进行控制;

        ③、用户代码必须写在配对的注释行内;

        如有某些不详尽、错误的地方，欢迎留言指正，按需更新细节。
