电阻的选型，参数，命名规则总结-----面向于实际项目中的电路设计

电阻的选型，参数，命名规则总结-----面向于实际项目中的电路设计

前人栽树，后人乘凉，本篇文章基于前人的总结再结合自身的学习以及项目经历，花费一番功夫，得出一些我认为非常有用的一些结论，如有错误之处，请各位仁兄批评指正。

一.封装

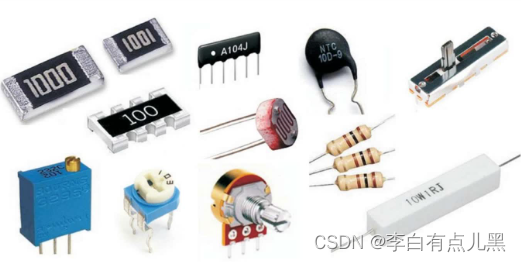

按照封装来分，分为3种，分别为直插，贴片，印刷（有的电阻甚至是直接印在PCB上的）如下图所示：

二.参数

电阻的参数主要考虑3个方面：

1.温度系数

温度系数的单位为PPM，一般情况下电阻阻值会随温度的上升而上升。
例子：
第一个：阻值：100KΩ 温度系数：10PPM
第二个：阻值：100KΩ 温度系数：100PPM

分析：对于第一个电阻来说，当环境温度每变化1℃，则其阻值变化为：

对于第二个电阻来说，当环境温度每变化1℃，则其阻值变化为：

所以其实不难得出其公式为：

∆T：温度的变化值
S：温度系数
R：电阻阻值
∆R：电阻的变化值

一般情况下研发对温度要求不那么高的产品是不需要考虑这个参数的，例如一些民用产品或者是一些在常温环境下工作的仪器。但是如一些军工产品亦或者一些在高温环境或者是低温环境或者是工作环境温差较大时需要认真考虑此参数，不然很有可能导致仪器损坏或者是不能正常工作。一般情况下，温度系数低越低，价格就越贵，同样阻值的电阻，温度系数低的电阻的价格是高的几万倍。

2.精度

一般有：0.1% 01% 5% 10% 15% 25%等，精度越高价格越高。
秉承一个原理：好钢用在刀刃上。

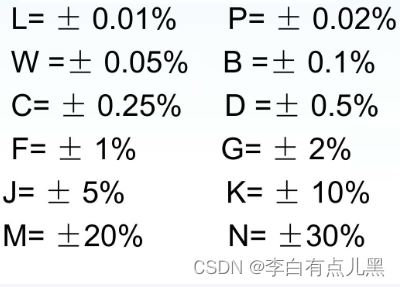

在实际的应用中如一些水泥电阻和色环电阻，它们的精度不会直接给你写出来，而是用字母的形式表示出来，其规则如下：

3.功率：

我们在设计电路中通常会遇到一些要求和限制，比如电流限制，对于电阻的电流限制其实就是功率限制，不同的生产厂家或者是数据手册的描述可能不同，但其本质其实都是一样的。由公式：P=IIR就不难看出。我们在焊电路时会遇到这样一种情况，同样的电阻阻值但是有的个头比较大，有的个头比较小，其实一般情况下是个头大的其功率比较大，个头小的其功率比较小。
设计电子产品时，当你的电路中的电流较大时就需要考虑这个参数，不能超过选用电阻的功率要求和电流要求，一般情况下我们都要留有足够的裕量，及乘以0.8或者是0.6。例如某电阻数据手册要求电阻最大电流不超过1A，那么我们在设计时电路中电流就不要超过0.8A或者0.6A。

我们在电子设计中应该是经常用到贴片电阻，下面是不同的封装对应的最大功率：
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
1210 1/3W
1812 1/2W
2010 3/4W
2512 1W
一般情况下贴片电阻功率最大就做到1W，所以在一些大功率的场合还是要用直插电阻。

三.电阻命名规则

首先是贴片电阻：

2R20：R就是小数点，2.2Ω，例如24R3：24.3Ω。
1101：有4位数，最后一位数是10的幂，即：11010=1.1KΩ。
1102：有4位数，最后一位数是10的幂，即：11010^2=11KΩ。
102：有3位数，最后一位是10的幂，即：1010^2=1KΩ。
注意到：102和1001的值都是1KΩ，区别：精度不同，1%以上的用4位，1%以下的用3位。
特殊的命名：电阻上3个位，前两位是数字，最后一位是字母，前两个是乘数，最后一个字母代表幂。

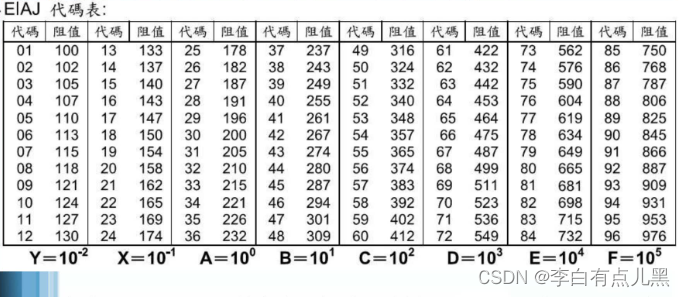

例如：18C，查图中的表格可知其阻值为：18对应的是150，C对应的是10^2，因此18C=150100=15KΩ。

其次是色环电阻：

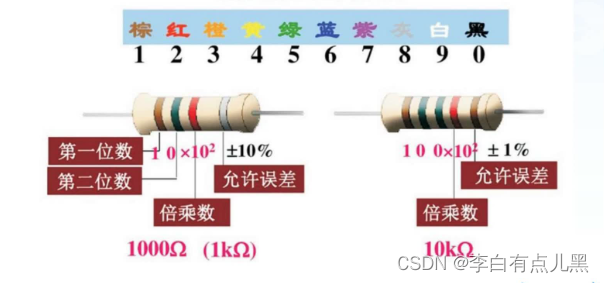

结论：无论是4环还是五环，其最后两环永远对应的依次是乘数，误差率。

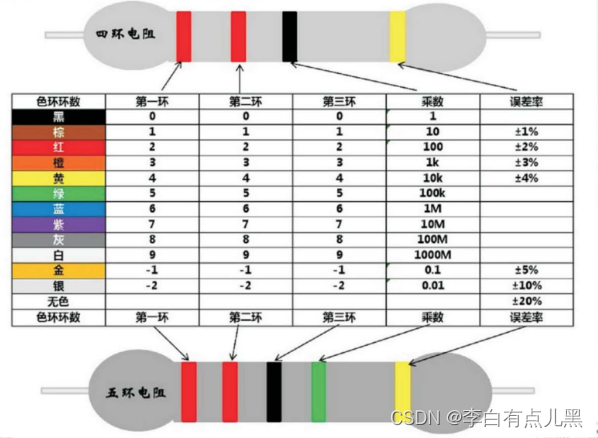

例如下图所示：

四.最后

电阻是我们生活中常用的元器件，但我们往往容易忽略其参数，因此各位小伙伴在使用时一定要注意其参数，本篇文章技术难度不高，但是希望能为各位提供一个参考，为解决电路中的问题提供一个思路。另外着重感谢B站宝藏up主唐老师讲电赛。唐老师既是up主也是我学院的老师，在唐老师身上学到了很多，唐老师鼓励我们多总结，多思考，本篇文章也是在看完他视频后的总结，后期我也会一个视频一个视频的学习，每学一部分视频也会进行总结一次，文章中加了一点点自己的思考，有错误的地方各位多多指正，各位仁兄也可以多多关注我的老师，作为学生，也已这种特殊的方式向他的无私的教学视频致以最崇高的敬意。
我是只发布高质量文章的李白有点儿黑。
