文章目录

1. 综述：
3. GPIO
- 3.1 核心代码
4. 中断
- 4.1 核心代码
- 4.2 应用例程
5. 串口UART
- 5.1 核心代码
6. 定时器及其中断
7. 看门狗
- 6.2 应用例程
8. IIC
- 8.1 EEPROM
9. RTC - 实时时钟
10. WIFI
11. 蓝牙

参考：(正点原子)DNESP32S3 V1.0 硬件参考手册、(正点原子)DNESP32S3使用指南-Arduino版本_V1.1、ESP32-S3 技术规格书、(正点原子)标准例程-Arduino版

1. 综述：

1.1 资料获取

在Arduino 官网中找到官方开发板资料和Arduino 函数说明：

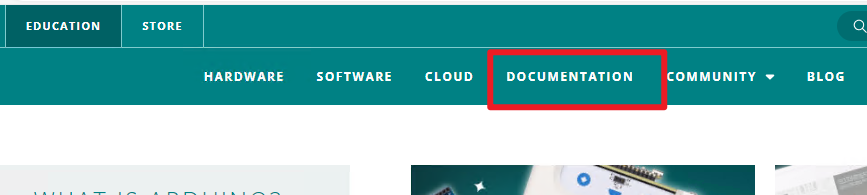

打开Arduino 官网 ;
点击Documentation；

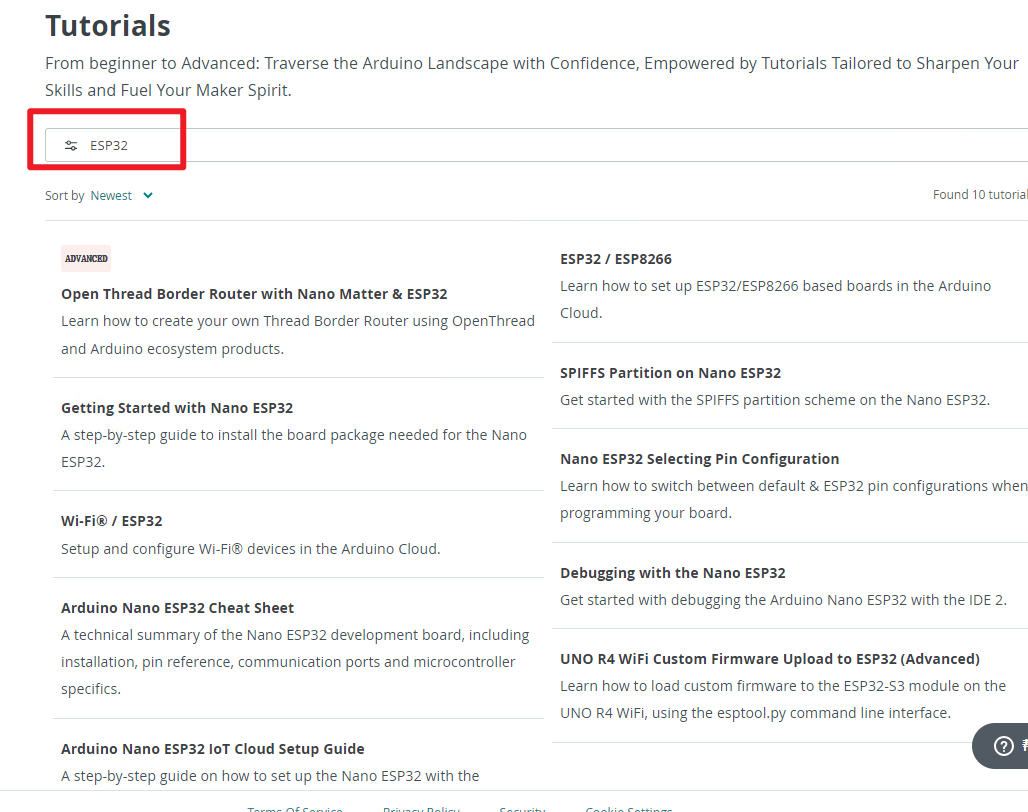

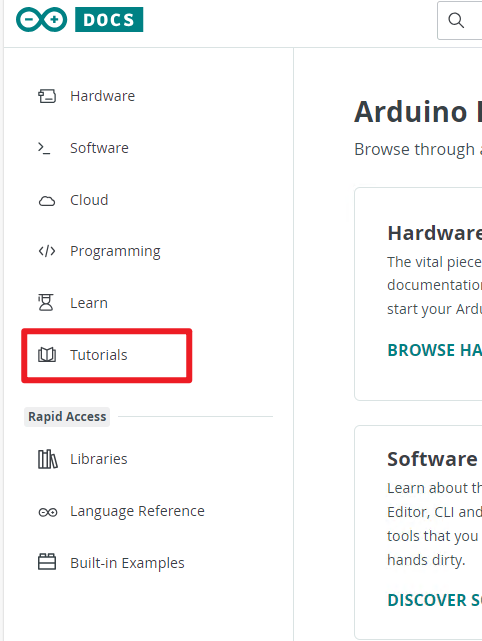

点击Tutorials；
搜索关键字“ESP32”

乐鑫公司提供的 arduino_esp32库的资料：
https://github.com/espressif/arduino-esp32
这是乐鑫公司专门为了 ESP32 能在 Arduino IDE 软件上运行专门编写的库包。后续在 Arduino IDE 上开发 ESP32 是依靠该库包，并不是 Arduino 官方提供的 Arduino ESP32 Boards 软件包

正点原子的学习资料：
http://www.openedv.com/docs/boards/esp32/ATK-DNESP32S3.html

1.2 Arduino 简介

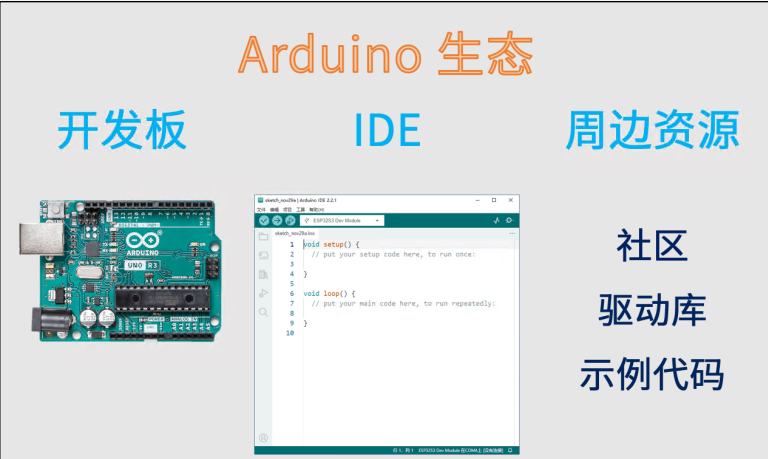

Arduino(Arduino Integrated Development Environment 、集成开发环境)是一个开源电子原型平台，由硬件和软件组成，旨在让任何人都能轻松创建交互式电子项目；

简单来说，只要是搭载 Arduino 支持芯片的开发板都可以称为 Arduino 开发板。目前支持 Arduino 开发的芯片有很多，比如 Mega 系列芯片(Mega328p/Mega2560/Mega32u4 等)、STM32 系列芯片(STM32F0/F1/F2/F3/F4/F7/H7 等)、ESP 系列芯片(esp32/esp32s2/esp32c3/esp32s3 等)以及树莓派系列芯片等。

这里的实质就是有每个系列芯片对应要有一个 Arduino 库，比如乐鑫官方的arduino-esp32 库，ST 的 stm32duino 库，只要在 Arduino 安装这种芯片库便可以使用 Arduino 的语法在 Arduino IDE 上对芯片进行开发。
在这里插入图片描述 - –

Arduino IDE 可以在 Windows、Mac OS 和 Linux 三大主流操作系统上运行；
Arduino 使用 C/C++语言编写程序，以下是在不同框架内开发的例程：

在使用 ESP-IDF(乐鑫科技开发的官方物联网开发框架)对 ESP32 进行开发中，将一个 I/O 口设置为输出高电平状态需要以下操作：

gpio_set_direction(GPIO_NUM_1, GPIO_MODE_OUTPUT);
gpio_set_level(GPIO_NUM_1, PIN_SET);

在 Arduino 中，采用的是如下代码去设置 IO 口输出高电平：

PinMode(1, OUTPUT);
digitalWrite(1, HIGH);

在 Arduino 程序的应用层中，是没有 main 函数的，这跟传统的 C/C++程序结构有所不同。在进行 Arduino 开发时一般不直接操作 main 函数，而使用 setup()和 loop()这两个函数：

void setup() {

// 在这里填写 setup 函数代码，它只会运行一次
}
void loop() {

// 在这里编写 loop 函数代码，它会不断重复运行
}

1.2.1 Arduino 开发环境搭建

ESP32 的开发方式主要有三种：ESP-IDF、Arduino 和 MicroPython：

ESP-IDF：ESP-IDF 是乐鑫官方推出的开发框架，专门为 ESP32 和其他一些 ESP 系列芯片设计。它提供了一套完整的开发工具和库，可以帮助开发者快速地开发和调试 ESP32 应用程序。ESP-IDF 支持 C/C++语言，并提供了一套完整的 API，可以控制 ESP32 的各种功能和外设。此外，ESP-IDF 还提供了一个在线编译器和调试器，可以让开发者在云端进行开发和调试。
Arduino：Arduino 是一种流行的开源电子原型平台，包括一系列的开发板和开发环境。Arduino 提供了一种基于 C/C++的语言，使得开发者可以更容易地控制和编程 ESP32。Arduino开发环境还提供了大量的库和函数，可以帮助开发者快速地构建和测试他们的代码。Arduino 还支持图形化编程，使得初学者和非专业人士也可以轻松地进行开发。本教程选择此开发方式。
MicroPython：MicroPython 是一种精简的 Python 3 语言，可以运行在 ESP32 和其他一些微控制器上。它提供了一种简单的方式来编程和控制 ESP32，而且由于 Python 是一种高级语言，它使得开发过程相对快速和简单。开发者可以使用 MicroPython 进行快速原型设计和开发，并且由于 Python 是一种解释型语言，所以可以直接在 ESP32 上运行代码，无需进行编译。

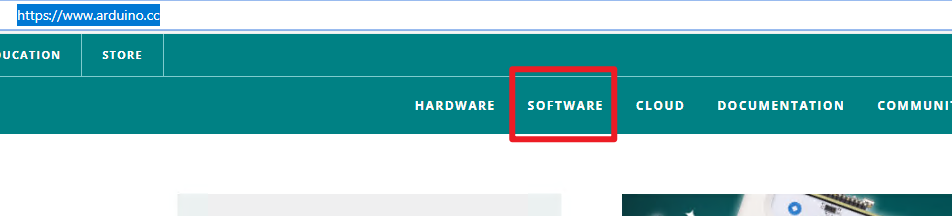

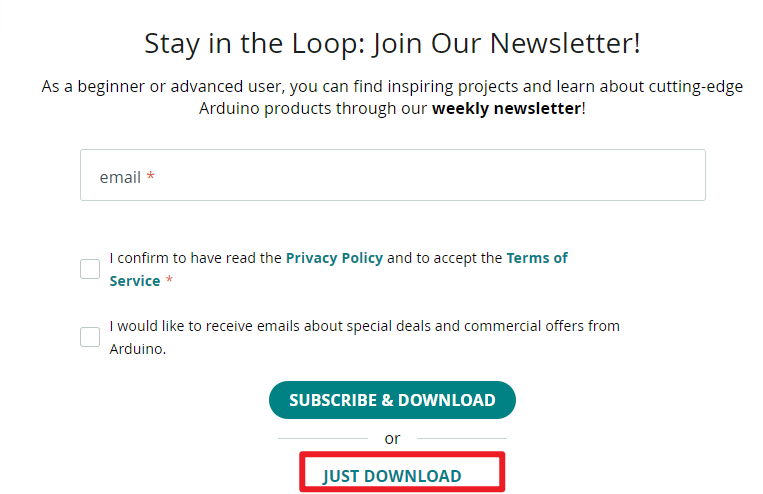

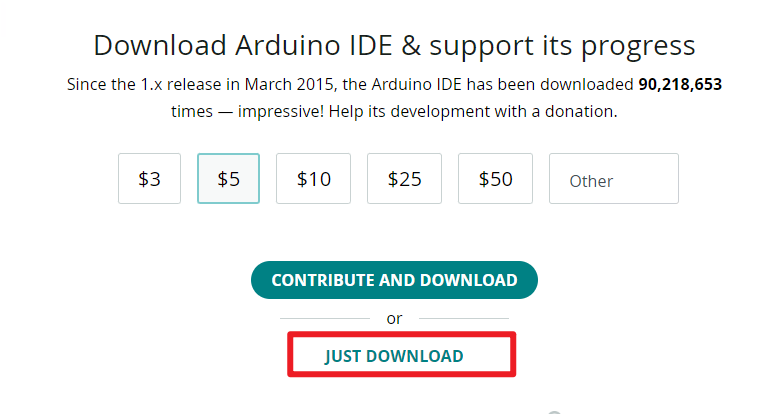

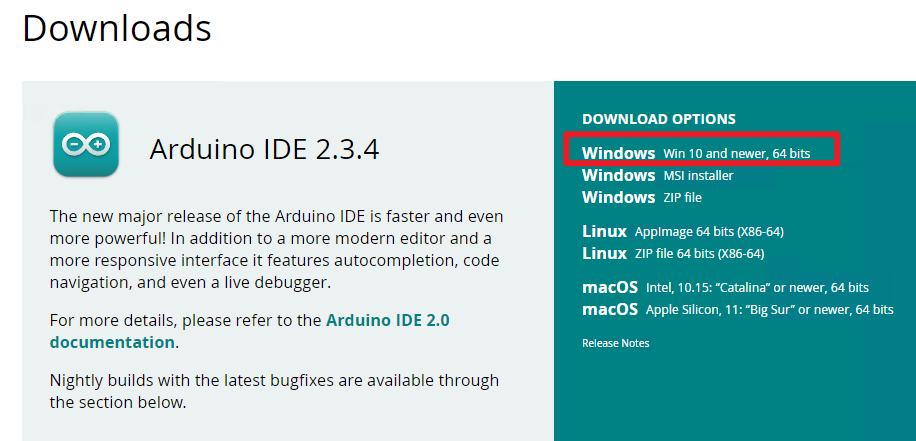

软件下载与安装：到Arduino 官网下载并安装软件；

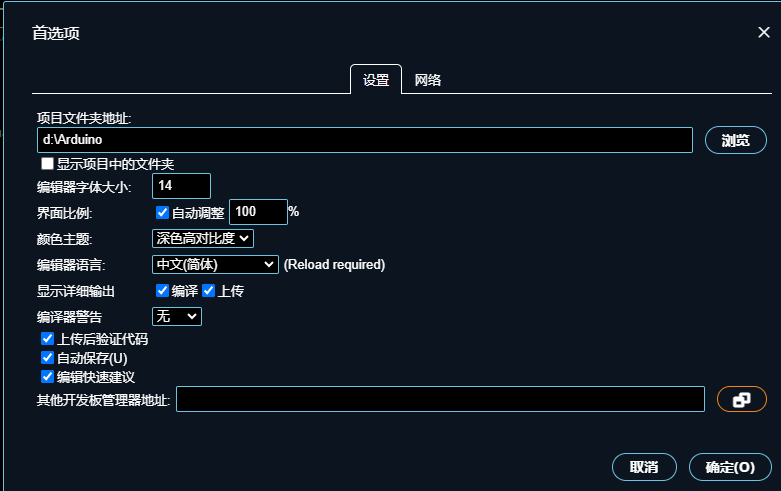

配置首选项：文件 - 首选项：

1.2.2 安装 arduino-esp32 库

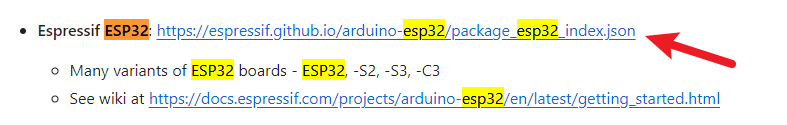

到https://github.com/arduino/Arduino/wiki/Unofficial-list-of-3rd-party-boards-support-urls搜索ESP32，找到如下链接：

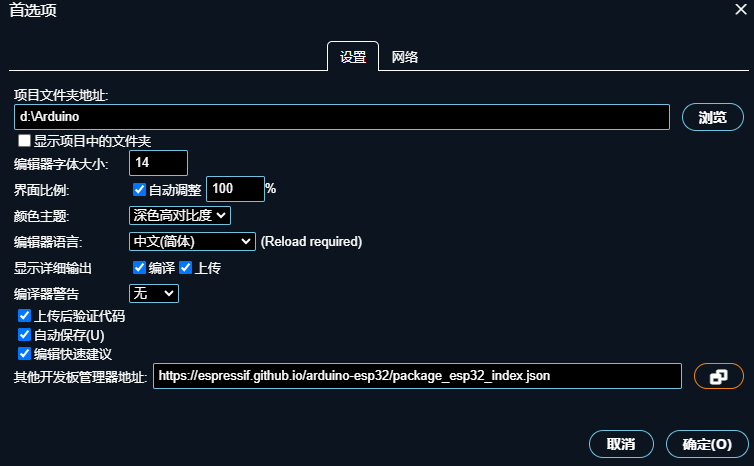

在IDE 中的首选项中的“其他开发板管理器地址”中添加：
此时在本机路径“C:\Users\用户名\AppData\Local\Arduino15”中会多出一个文件“package_esp32_index.json”；

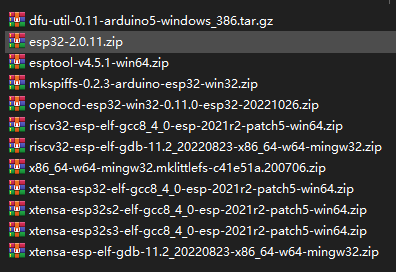

将12个离线库文件复制粘贴到路径“C:\Users\用户名\AppData\Local\Arduino15\staging\packages”

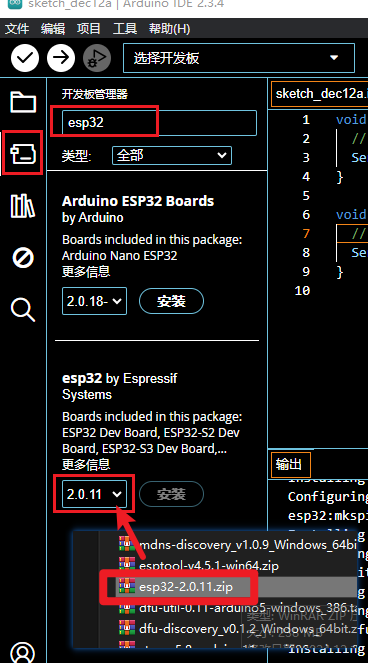

回到IDE，在侧边栏开发板管理器中，搜索“ESP32”，选择对应版本点安装，即可完成本地库安装；(注意版本要和本地库版本一致)

如果网络允许，可直接点击上图“安装”，完成在线安装；

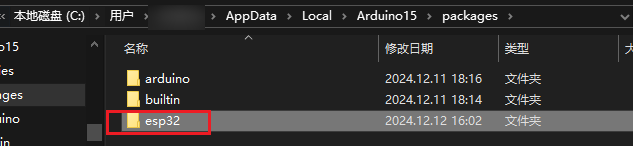

安装完成后，在对应路径即可看到esp32 的库文件夹：

在开发板选项中，也多了esp32的选项；

1.2.3 完成开发板配置

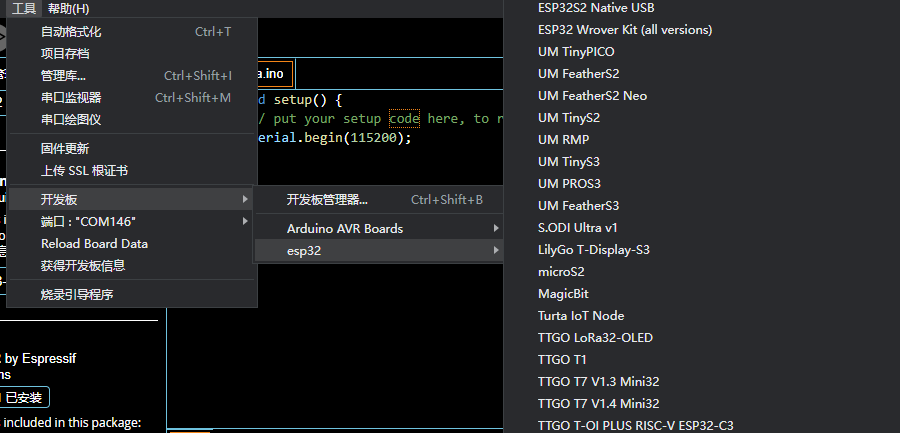

选择开发板：工具 - 开发板 - esp32 - ESP32S3 Dev Module；

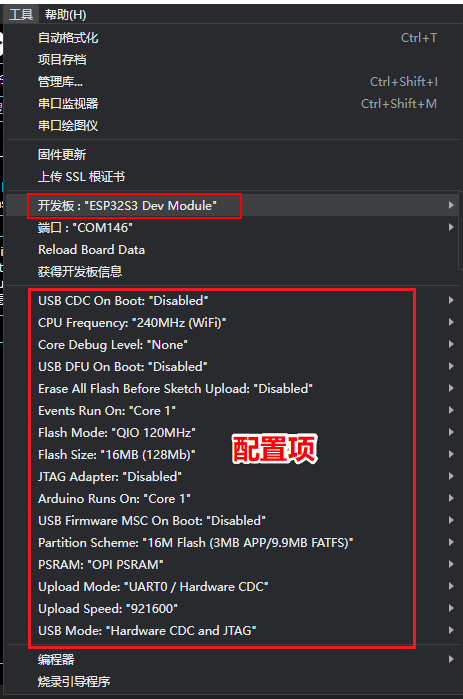

此后，工具栏则多了很多配置项，配置完成后如下图：

配置参数说明可查看该网站https://www.corvin.cn/3258.html

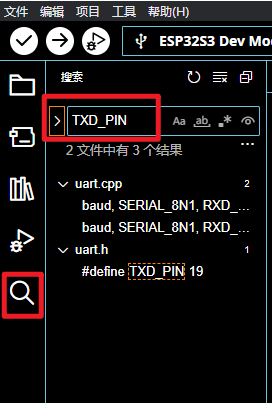

1.2.4 工程内全局搜索

在这里插入图片描述

1.3 ESP32简介

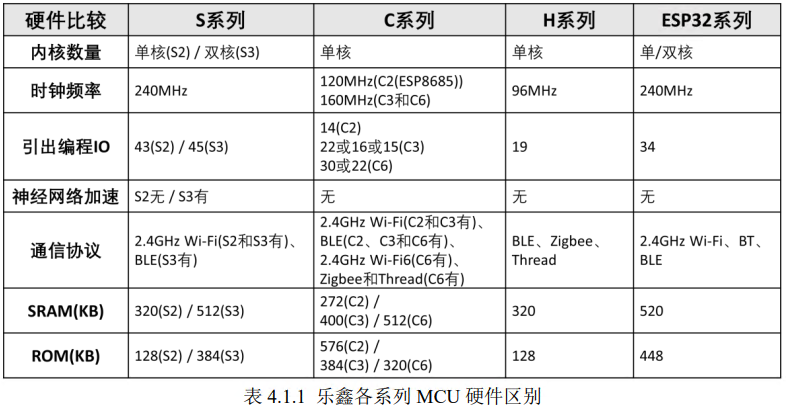

ESP32是乐鑫公司开发的物联网芯片：
在这里插入图片描述
ESP32官方选型页面

1.3.1 ESP32-S3

ESP32-S3 是一款由乐鑫公司开发的物联网芯片：

架构和性能：ESP32-S3 采用 Xtensa® LX7 CPU，这是一个哈佛结构的双核系统。它具有独立的指令总线和数据总线，所有的内部存储器、外部存储器以及外设都分布在这两条总线上。这种架构使得 CPU 可以同时读取指令和数据，从而提高了处理速度。
存储：ESP32-S3 具有丰富的存储空间。它内部有 384 KB 的内部 ROM，512 KB 的内部SRAM，以及 8 KB 的 RTC 快速存储器和 8 KB 的 RTC 慢速存储器。此外，它还支持最大 1 GB的片外 FLASH 和最大 1 GB 的片外 RAM。
外设：ESP32-S3 具有许多外设，总计有 45 个模块/外设。其中 11 个具有 GDMA（Generic DMA）功能，可以用来进行数据块的传输，减轻 CPU 的负担，提高整体性能。
通信：ESP32-S3 同时支持 WIFI 和蓝牙功能。在 2.4GHz 频带支持 20MHz 和 40MHz 频宽。
向量指令：ESP32-S3 增加了用于加速神经网络计算和信号处理等工作的向量指令。这些向量指令可以大大提高芯片在 AI 方面的计算速度和效率。

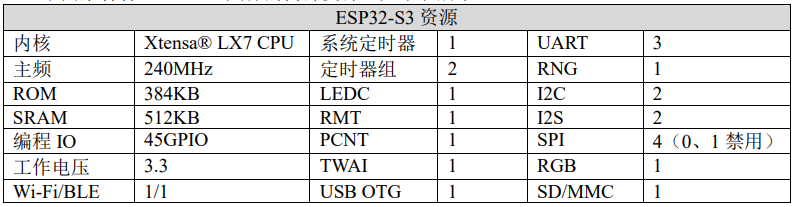

ESP32-S3 资源简介：
在这里插入图片描述

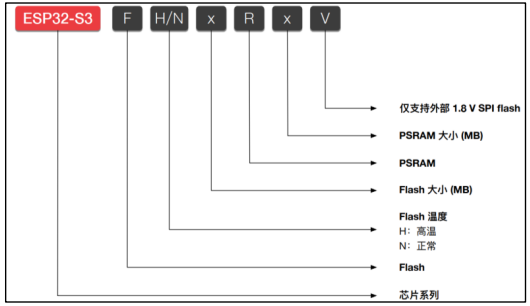

乐鑫 S3 系列型号包括 ESP32-S3、ESP32-S3R2、ESP32-S3R8 和 ESP32-S3FN8 等，不同型号的 MCU 有不同的应用场景，这些型号的命名规则如下：
在这里插入图片描述

以ESP32-S3FH4R2这一芯片为例：

1.3.2 S3 系列模组

除了 S3 系列的芯片之外，乐鑫还推出了 S3 系列的模组，它是 S3 系列芯片的简易系统。乐鑫 S3 系列模组是基于 S3 系列芯片的子系统，它已经设计好了外围电路，简化了开发过程，让开发者可以更快速地使用 S3 系列芯片进行开发。
在这里插入图片描述

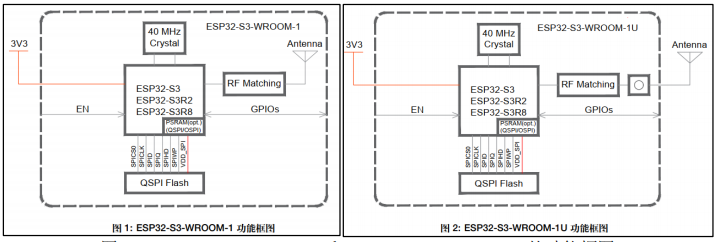

乐鑫推出了 ESP32-S3-WROOM-1 和 ESP32-S3-WROOM-1U 两款通用型 Wi-Fi+低功耗蓝牙MCU 模组，如下图所示，它们搭载 ESP32-S3 系列芯片。除具有丰富的外设接口外，模组还拥有强大的神经网络运算能力和信号处理能力，适用于 AIoT 领域的多种应用场景，例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智能扬声器等。
在这里插入图片描述

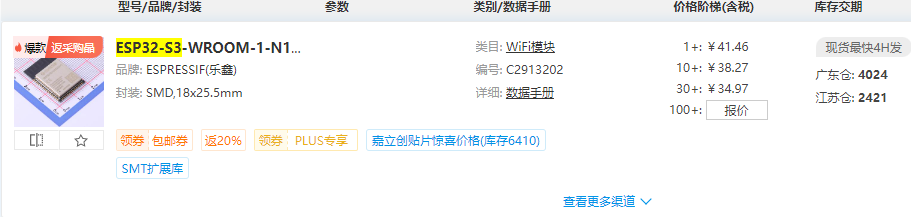

可见，ESP32-S3-WROOM-1 采用 PCB 板载天线，而 ESP32-S3-WROOM-1U 采用连接器连接外部天线。两款模组均有多种芯片型号可供选择，具体见下表所示：

1.4 boot 启动流程

从宏观上，该启动流程可分为如下 3 个步骤：

一级引导程序，它被固化在 ESP32-S3 内部的 ROM 中，它会从 flash 的 0x00 处地址加载二级引导程序至 RAM 中。
二级引导程序从 flash 中加载分区表和主程序镜像至内存中，主程序中包含了 RAM 段和通过 flash 高速缓存映射的只读段。
应用程序启动阶段运行，这时第二个 CPU 和 freeRTOS 的调度器启动，最后进入app_main 函数执行用户代码。

1.5 Arduino-esp32 库

Arduino-esp32 库是一个在 Arduino 平台上开发 ESP32 的插件，它为 Arduino 环境下的ESP32 芯片提供了支持。它允许使用熟悉的 Arduino 函数和库编写代码，并直接在 ESP32 上运行。

Arduino-esp32 库支持对 ESP32、ESP32-S2、ESP32-S3、ESP32-C3、ESP32-C6 和 ESP32-H2进行开发，还提供了很多基础库：
在这里插入图片描述

3. GPIO

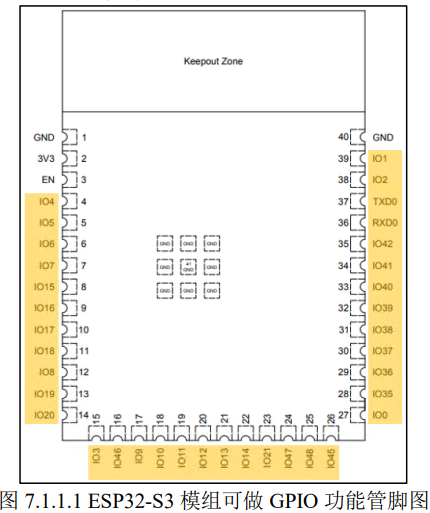

对于 ESP32-S3 模组引出的 IO，每个管脚都可用作一个通用 IO，或连接一个内部外设信号；

GPIO 口输出来的信号是以 0，1 表示的不连续数字信号。在 Arduino 中数字信号用高低电平来表示，高电平为数字信号 1，低电平为数字信号 0；Arduino 输出的低电平为 0V，输出的高电平为当前 Arduino 的工作电压，对于 ESP32-S3 模组的工作电压为 3.3V，则其高电平为 3.3V；
在这里插入图片描述

3.1 核心代码

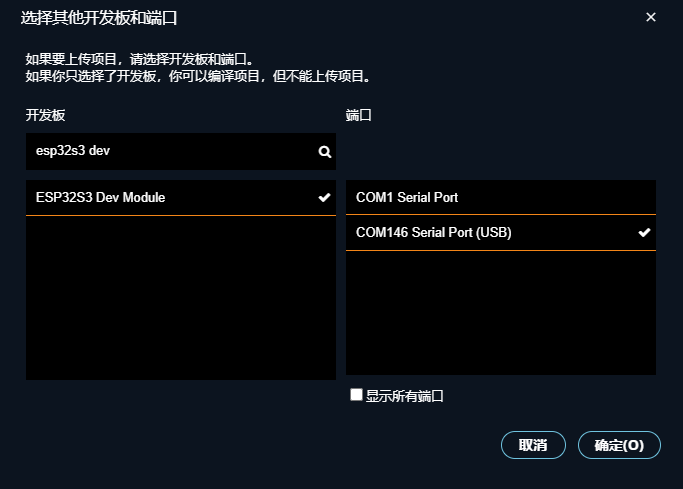

新建工程后，选择对应串口和对应芯片：
在这里插入图片描述

硬件上使用IO1控制LED，IO0控制按钮；
新建一个工程，新建“led.h”头文件，并编写：

#define LED_PIN 1

void led_init(void)
{

  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, HIGH);
}

新建一个工程，新建“key.h”头文件，并编写：

#define KEY_PIN 0
#define KEY     digitalRead(KEY_PIN) /* 读取 KEY 引脚的状态 */

void key_init(void)
{

  /* 结合原理图设计,按键没有按下时,KEY 引脚检测到的是高电平 */
  pinMode(KEY_PIN, INPUT_PULLUP); /* 设置 key 引脚为上拉输入模式 */
}

在工程文件中编写：

#include "led.h"
#include "key.h"


#define LED(x) digitalWrite(LED_PIN, x)
#define LED_TOGGLE() digitalWrite(LED_PIN, !digitalRead(LED_PIN))


void setup() {

  // put your setup code here, to run once:
  led_init(); /* LED 初始化 */
  key_init(); /* KEY 初始化 */
}

void loop() {

  if (KEY == 0) /* 读取 KEY 状态,如果按下 KEY */
  {

    delay(10);
    if (KEY == 0)
    {

      LED(0); /* LED 引脚输出接低电平,点亮 */
    }
  }
  else /* 读取 KEY 状态,如果 KEY 没有按下 */
  {

    LED(1); /* LED 引脚输出接高电平,熄灭 */
  }
}

点击IDE 上传按钮，编译通过后，即烧录到ESP32中，观察效果；

4. 中断

外部中断是由外部设备发起请求的中断。

每个中断对应一个中断程序，中断程序可以看作一段独立于主程序之外的程序，也称为中断回调函数。

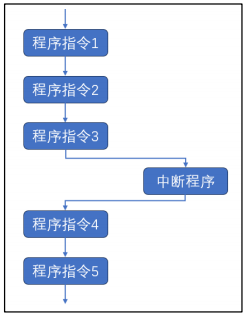

当中断被触发时，控制器会暂停当前正在运行的主程序，而跳转去运行中断程序。当中断程序运行完毕，则返回到先前主程序暂停的位置，继续运行主程序，如此便可达到实时响应处理事件的效果。
在这里插入图片描述

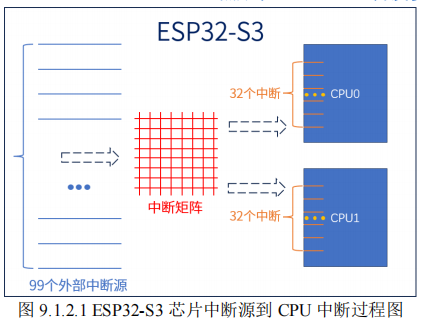

ESP32-S3 的中断：ESP32-S3 有 99 个外部中断源，但是 CPU0 或 CPU1 只能够处理 32 个中断。ESP32-S3 将外部中断映射到 CPU0 或 CPU1 中断就需要用到中断矩阵。

ESP32-S3 中断矩阵会将任一外部中断源单独分配到双核 CPU 的任一外部中断上，以便在外设中断信号产生后，及时通知 CPU0 或 CPU1 进行处理。
在这里插入图片描述

ESP32-S3 的中断模式：
在这里插入图片描述

4.1 核心代码

attachInterrupt ：该函数功能是指定中断引脚，并对中断引脚进行初始化设置；

void attachInterrupt(uint8_t pin, voidFuncPtr handler, int mode);
/*
参数 pin 为要设置中断触发输入的引脚，ESP32-S3 所有引脚均可以配置为外部中断引脚。
参数 handler 为中断回调函数，当引脚中断触发时，会终止当前运行的程序，转而执行该程序。
参数 mode 为 5 种中断触发模式
*/

// 很多时候，attachInterrupt 函数的使用也采用以下方式。
attachInterrupt(digitalPinToInterrupt(pin), handler, mode);
/* 在一些 Arduino 开发板中比如 Arduino Uno、Leon
