【Visio】生成网格/表格、多个矩形拼接

qq_50653422

已于 2023-11-17 17:58:41 修改

阅读量8.5k

点赞数 15

文章标签：学习

于 2023-10-25 23:39:40 首次发布

本文链接：https://blog.csdn.net/qq_50653422/article/details/134045395

版权

step1：

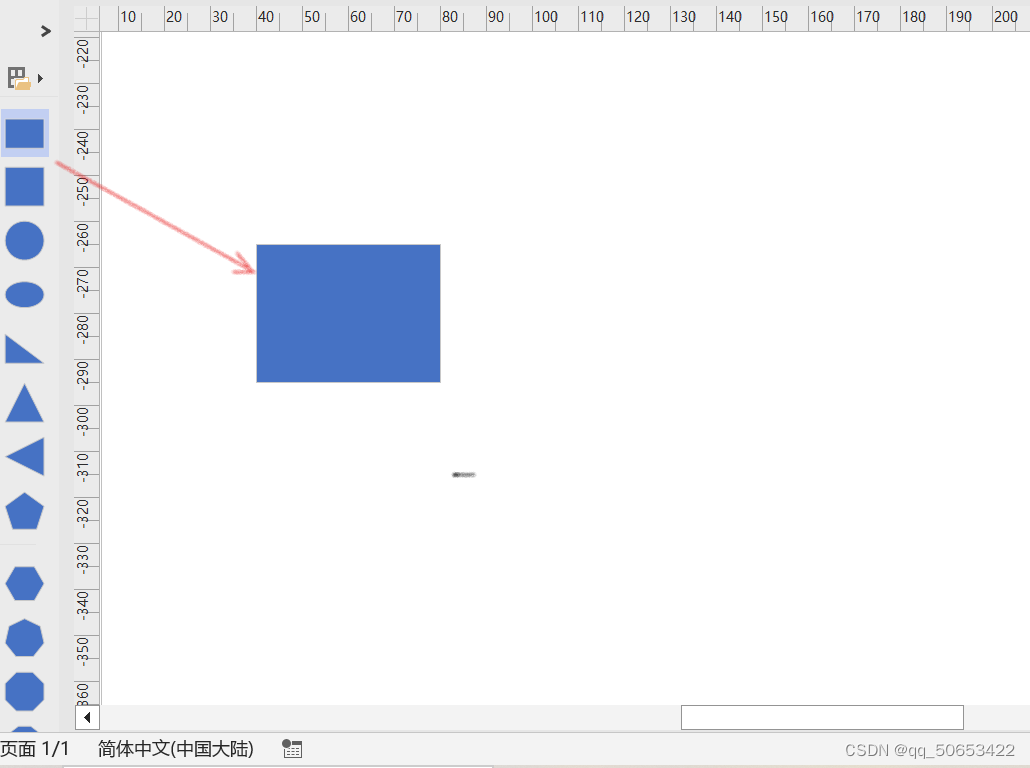

生成一个矩形
在这里插入图片描述

step2：

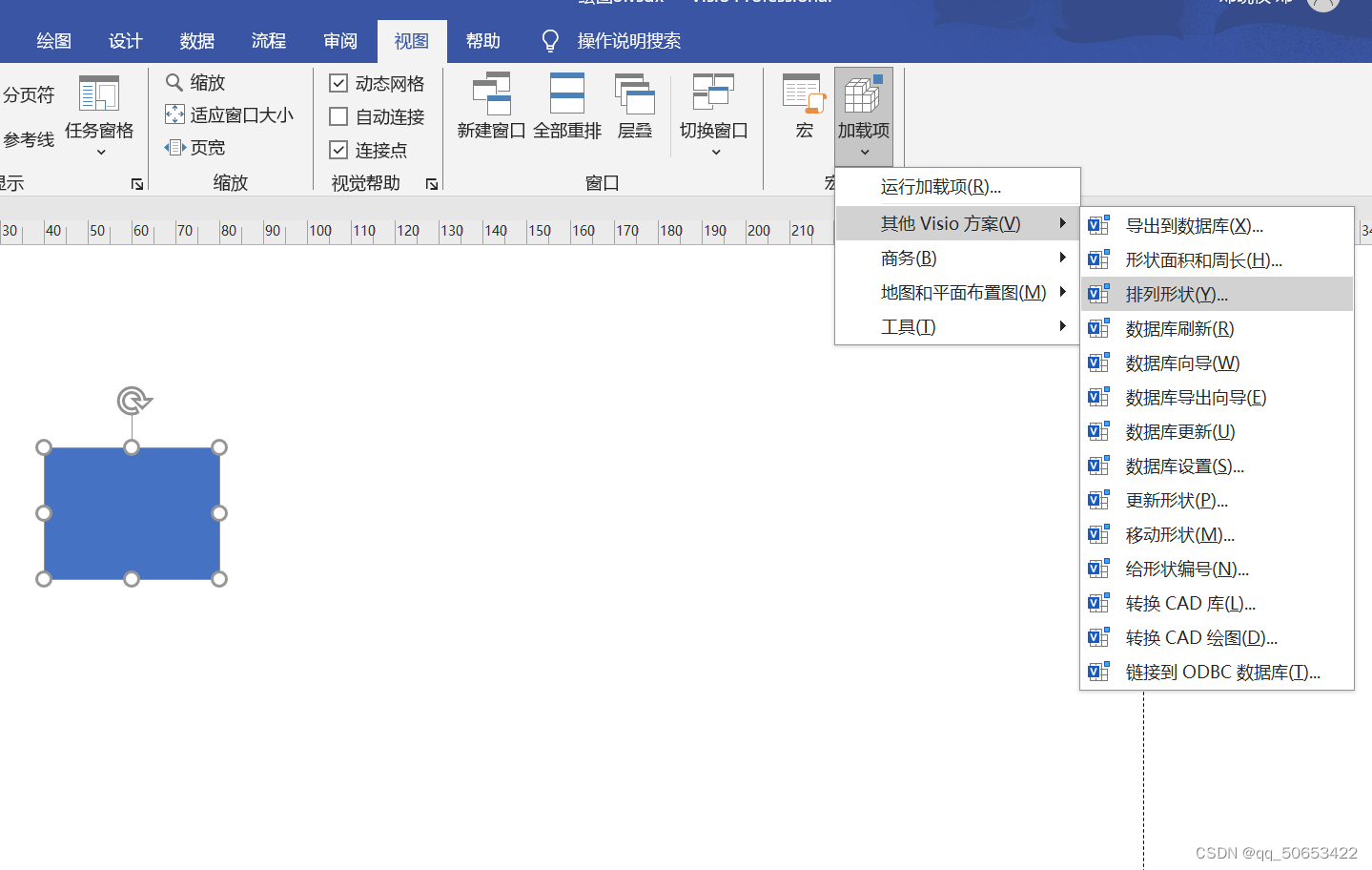

点击矩形->视图->加载项->其他Visio方案->排列形状
在这里插入图片描述
step3：

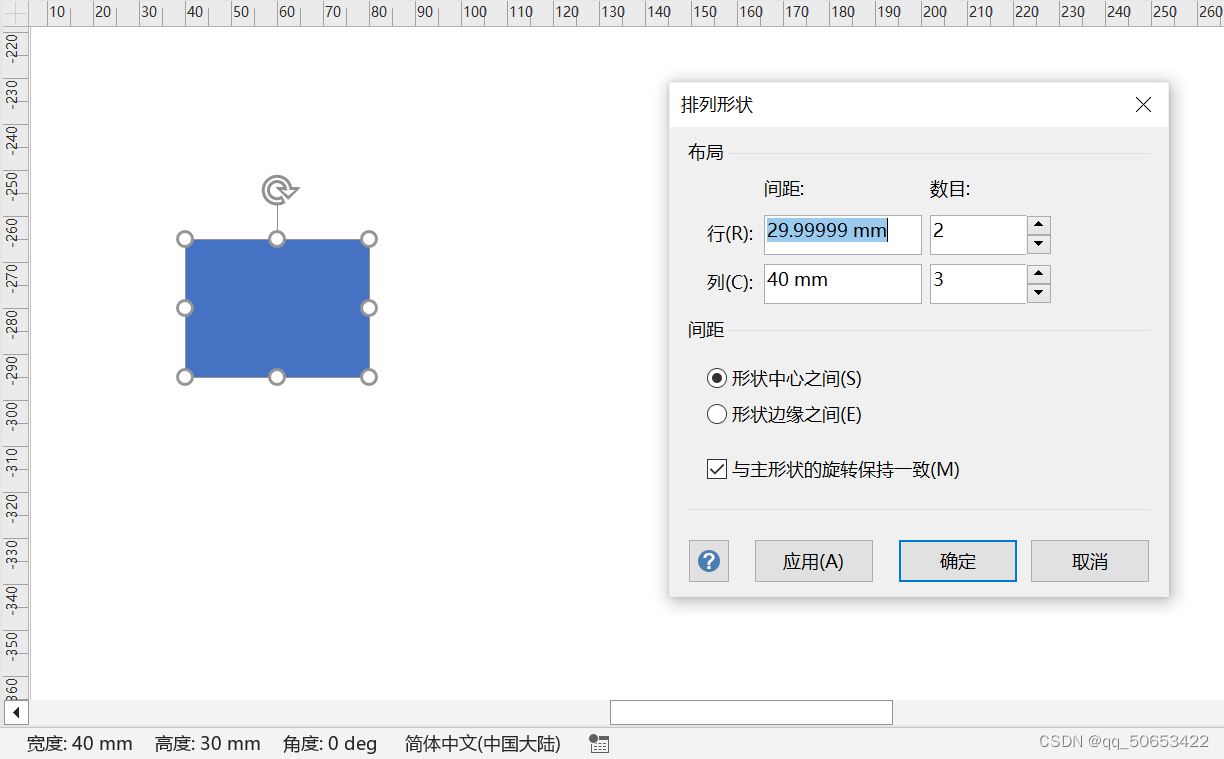

填写想要的行列数目

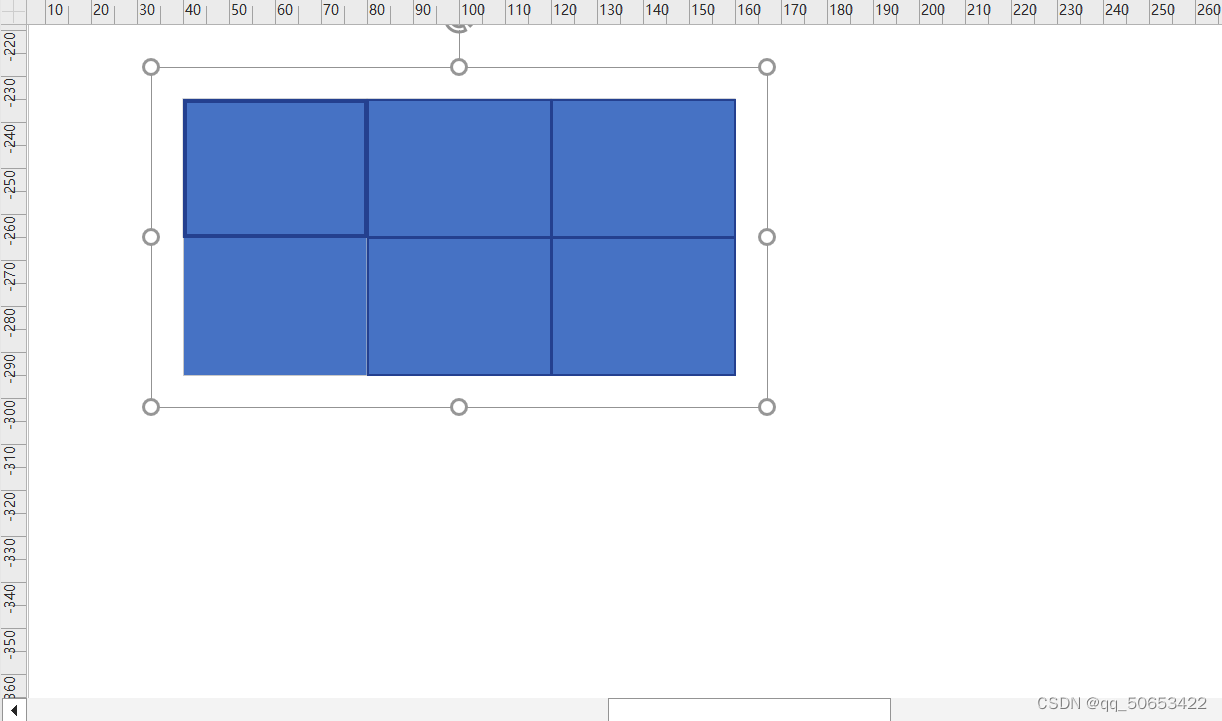

效果：
在这里插入图片描述
