【EXCEL】折线图添加垂直x轴的竖线|画图

已于 2023-12-08 00:40:09 修改
阅读量1.6w 收藏 24
点赞数 11
文章标签： excel 笔记 学习
于 2023-12-08 00:14:21 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_50653422/article/details/134867276
版权
本文详细介绍了如何在Excel中利用自定义组合图，通过散点图和误差线功能，以垂直方式展示数据。步骤包括创建折线图和散点图，设置误差线样式和格式，最终实现数据可视化。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

相关链接：excel 添加垂直竖向直线
如何在Excel中添加水平和垂直线？
因为加辅助列有点不习惯，已经有分位数横坐标了，想着试下用散点图的误差线画

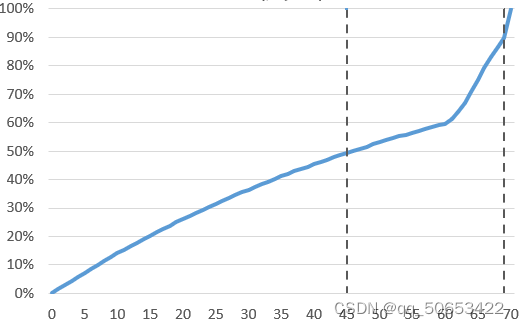

效果图：

在这里插入图片描述

步骤：

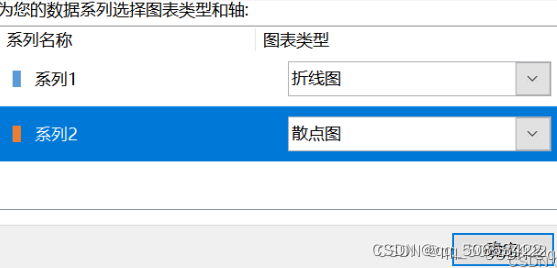

s1：随便框选两列数据–>插入(–>图表)–>创建自定义组合图，图表类型选择折线图和散点图

在这里插入图片描述
在这里插入图片描述

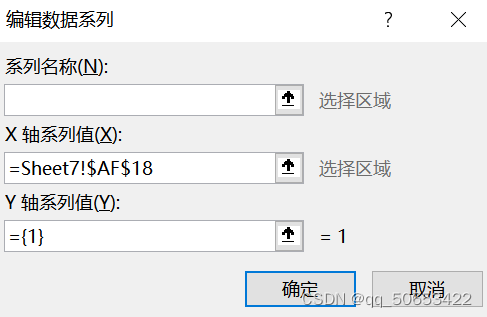

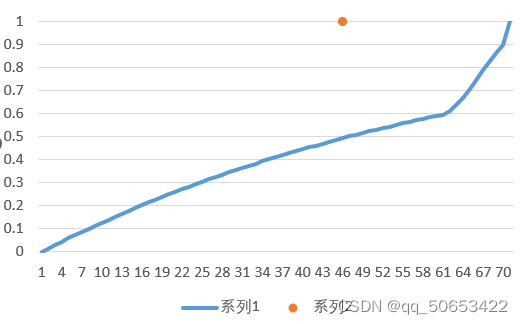

s2:点击图表–>编辑"系列2"如图（“X轴系列值”是0.5分位数值）–>编辑"系列1"(折线)为想要的数据

在这里插入图片描述
在这里插入图片描述

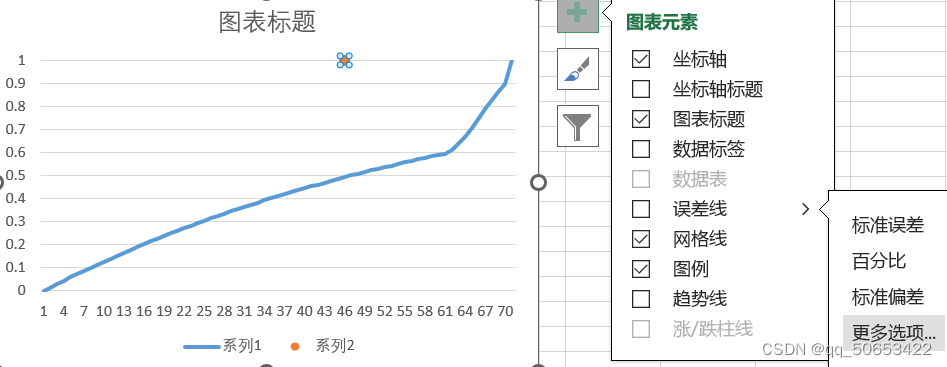

s3：点击散点–>右上角加号–>误差线(先不要勾选)–>更多选项

在这里插入图片描述

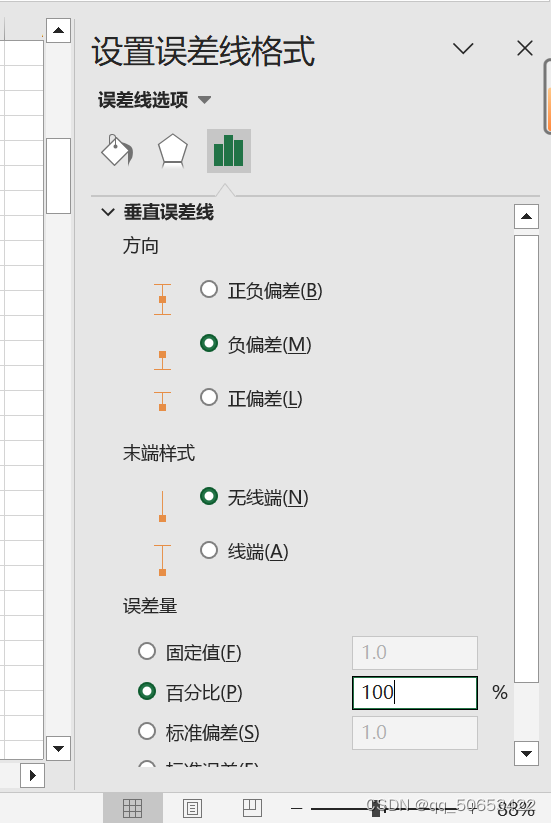

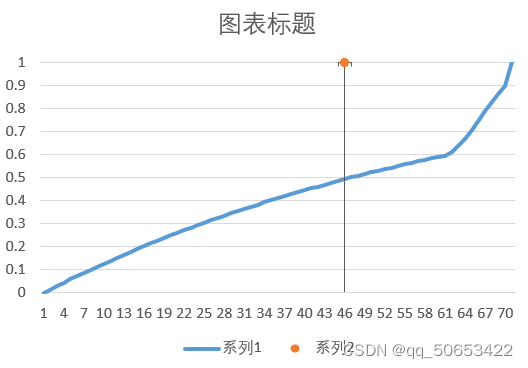

s4：选择“负偏差”–>“无线端”–>“百分比”–填写100%

ps：看清楚是垂直误差线而不是水平误差线
在这里插入图片描述

在这里插入图片描述

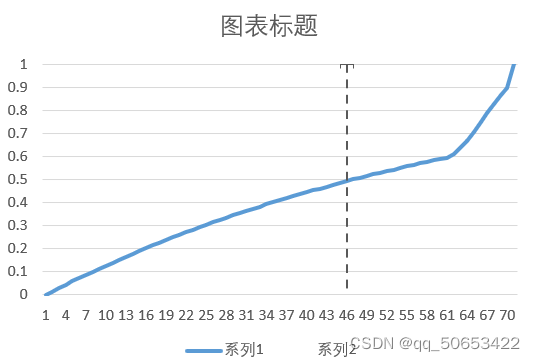

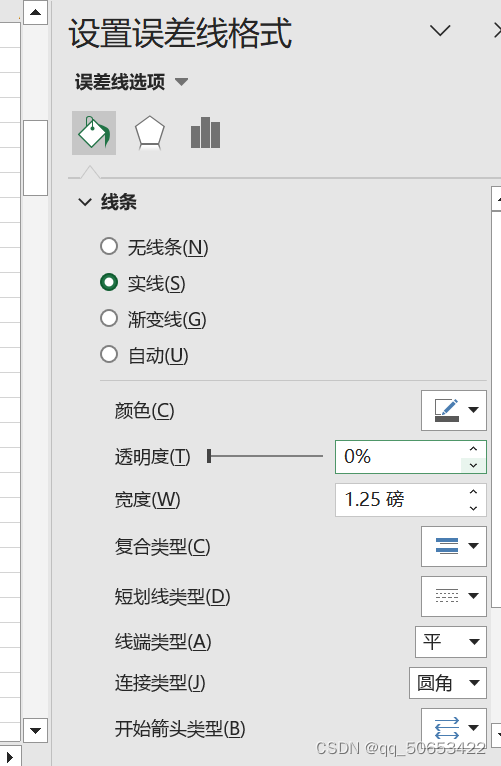

s5：点击“油桶”–>宽度1.25–>短划线类型–>选择虚线（或者其他）

在这里插入图片描述

s6：点击散点–>“标记”–>“标记选项”–>“无”

在这里插入图片描述

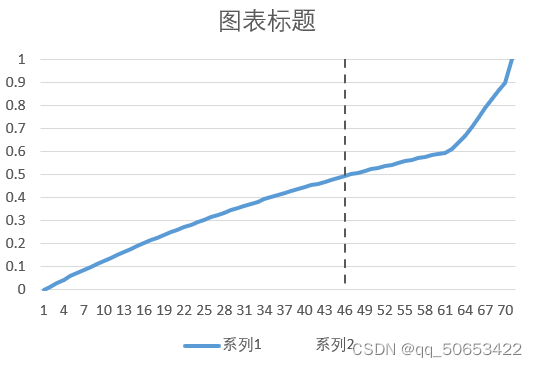

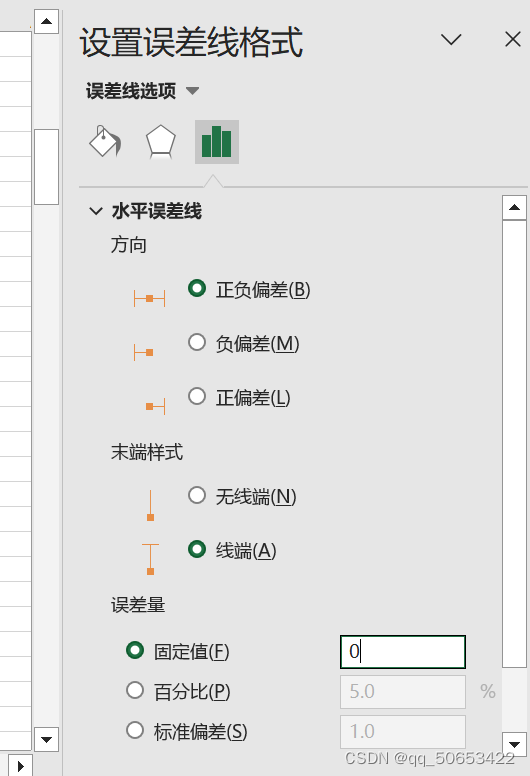

s7：最后散点上有条横杠，可以反复点击散点，直到右边窗口出现“设置误差线格式”“水平误差线”，把固定值改为0

在这里插入图片描述
在这里插入图片描述
