使用网络模拟器packetTracer

一、实验名称

使用网络模拟器packetTracer

二、实验目的：

1. 掌握安装和配置网络模拟器PacketTracer的方法；

2. 掌握使用PacketTracer模拟网络场景的基本方法，加深对网络环境，网络设备和网络协议交互过程等方面的理解。

三、实验内容和要求

1. 安装和配置网络模拟器；

2. 熟悉PacketTracer模拟器；

3. 观察与IP网络接口的各种网络硬件；

4. 进行ping和traceroute。

四、实验环境

1、运行 Windows 2008 Server/Windows XP/Windows 7 操作系统的 PC 一台。

2、下载 CISCO 公司提供的 PacketTracer 版本 5.2.1。

五、操作方法与实验步骤

1、安装网络模拟器

安装 CISCO 网络模拟器 PacketTracer 版本 5.2.1。双击 PacketTracer 安装程序图标，进入安装过程。根据提示进行选择确认，可以顺利安装系统。

2、使用 PacketTracer 模拟器

（1）启动系统

（2）绘制网络拓扑图

绘制网络拓扑图主要有以下几个步骤：增加网络设备，增加设备硬件模块，连接设备和配置设备等。

3、观察与 IP 网络接口的各种网络硬件

六、实验数据记录和结果分析

（1）启动系统。

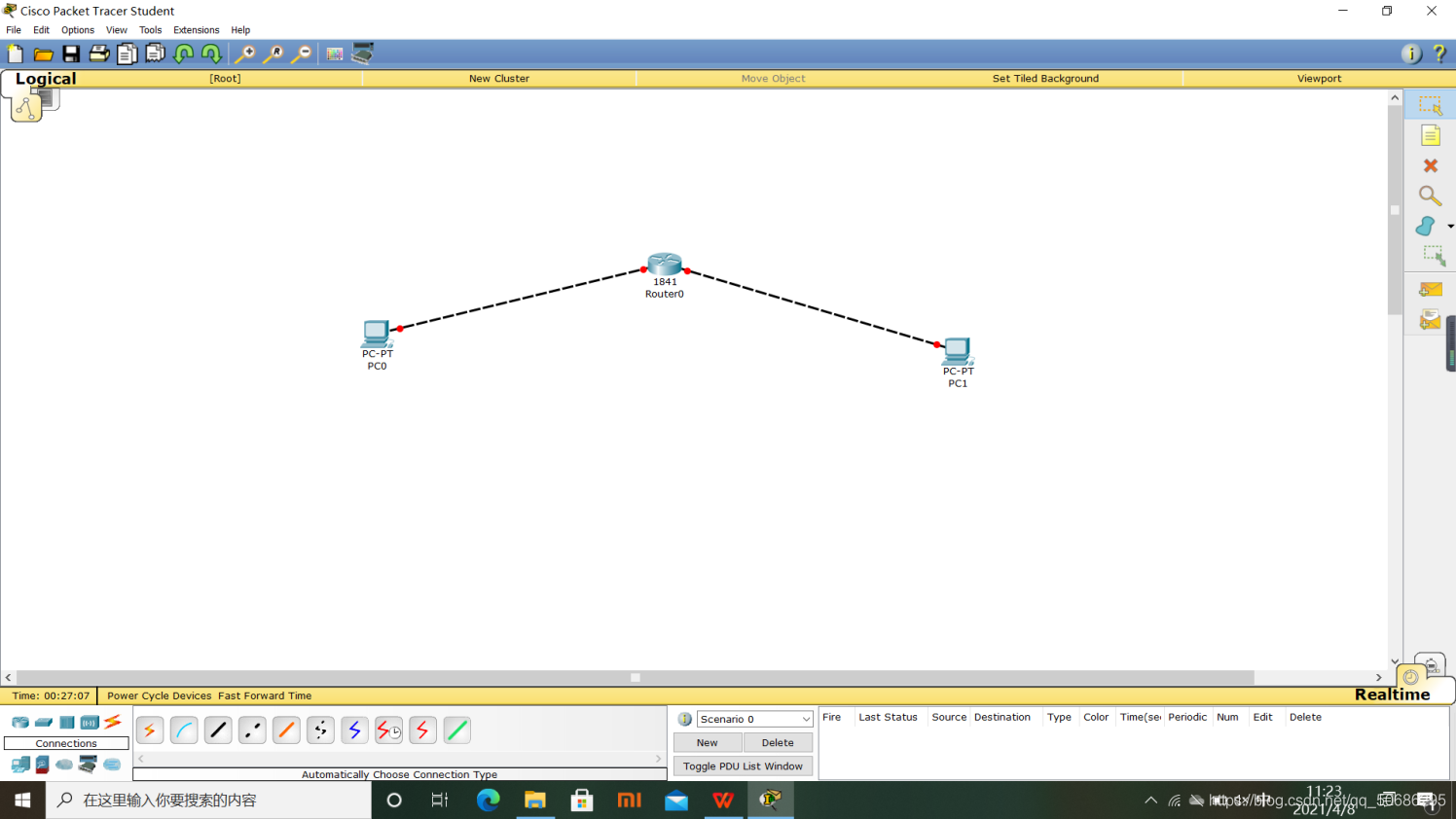

（2）创建链路。

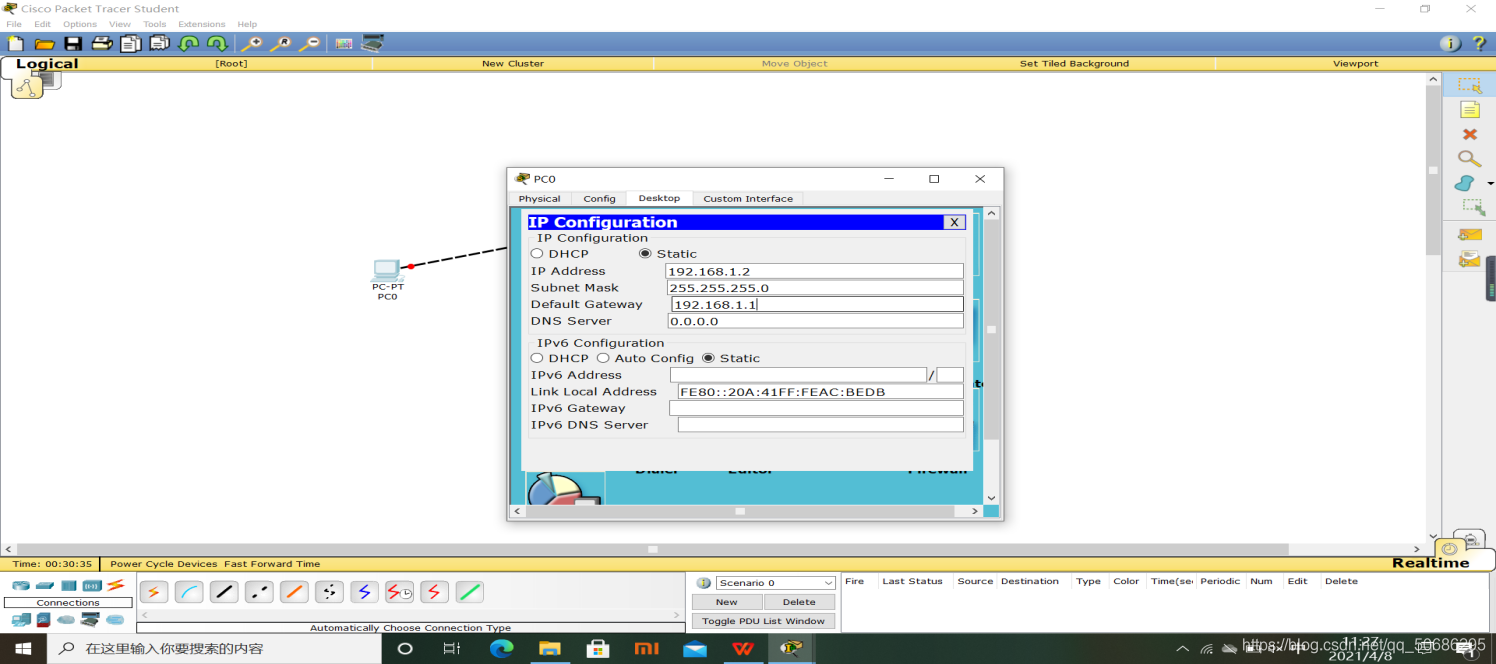

（3）配置网络设备。

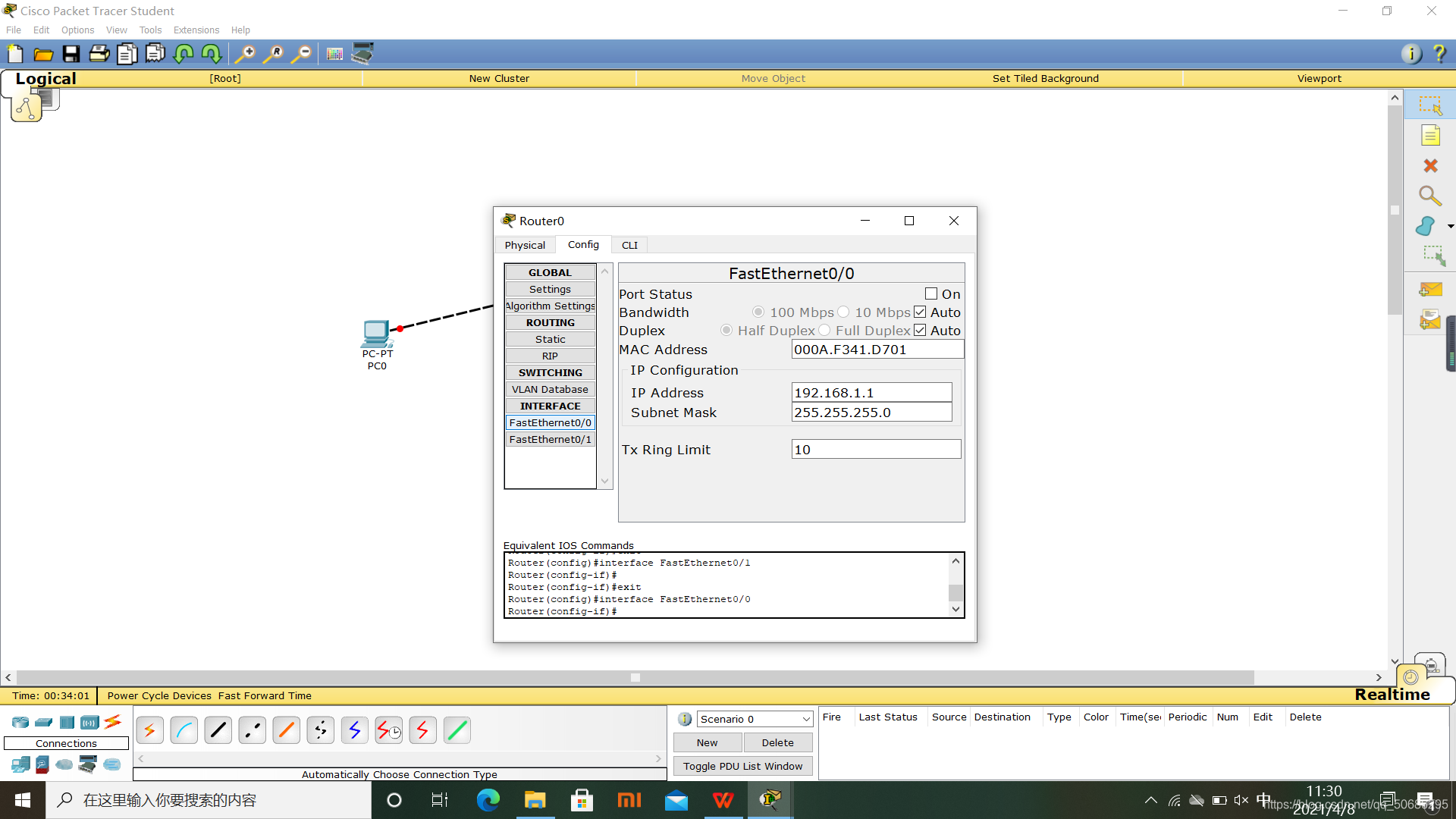

配置路由器端口。

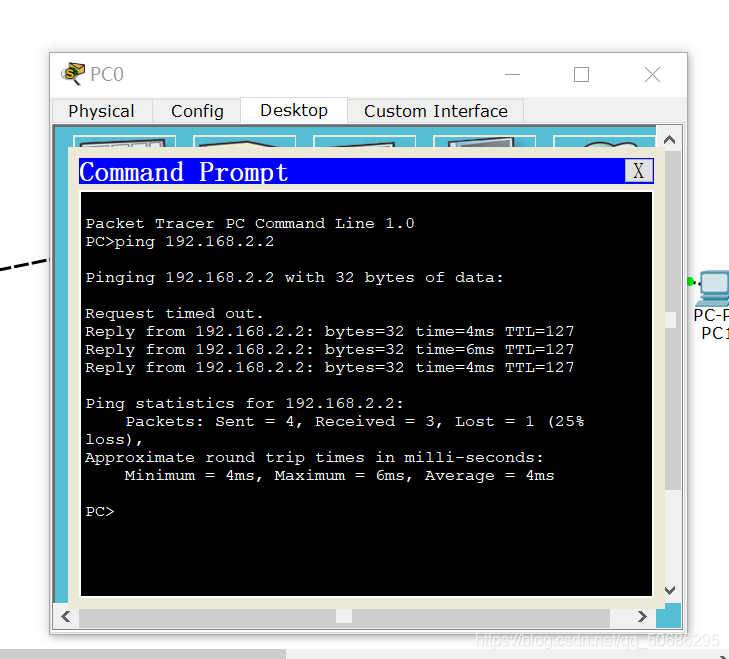

(4) 使用 Ping 命令，并在模拟模式下观察。

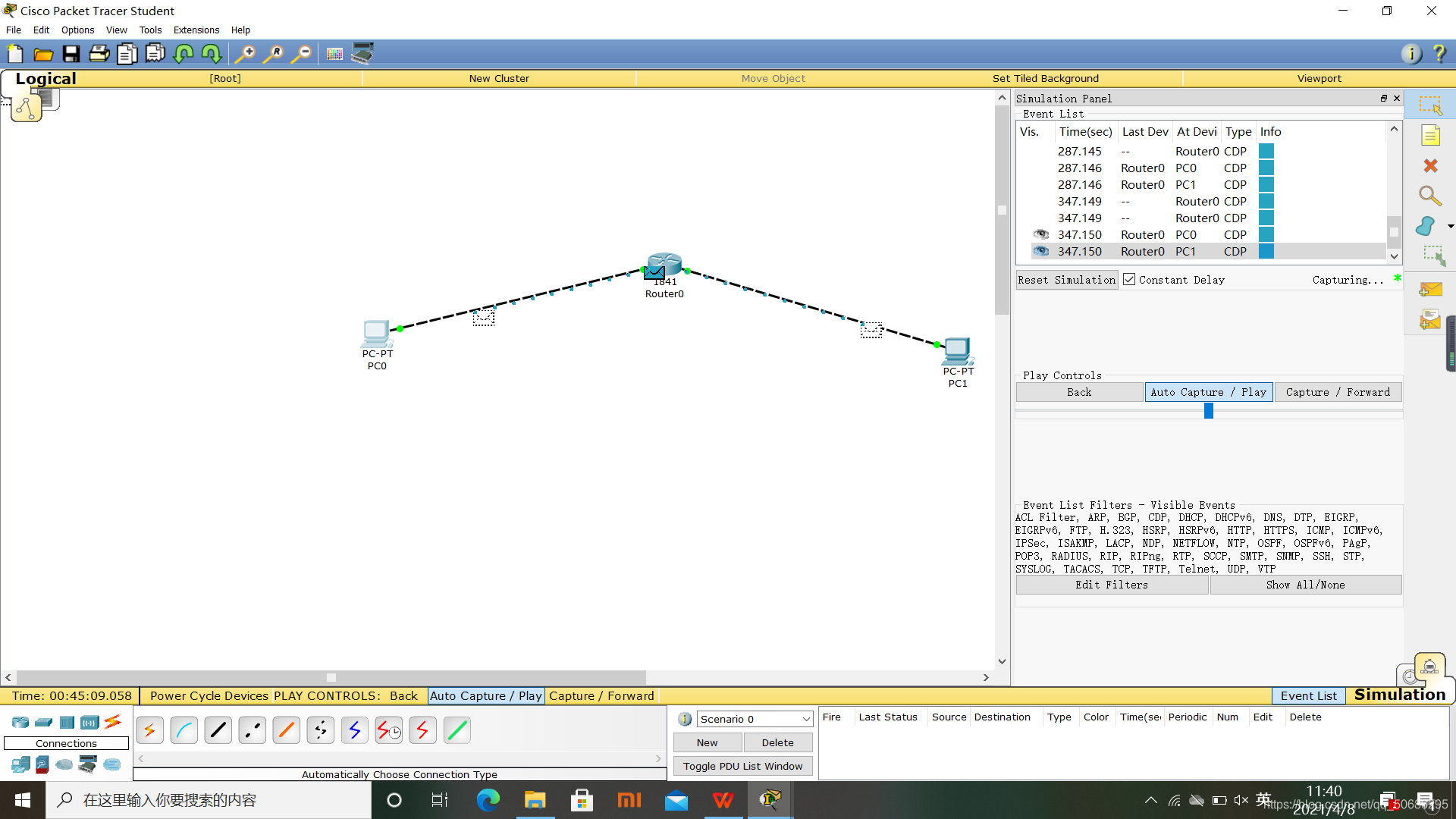

 (5) 使用 tracert 命令，并在模拟模式下观察。



• 实验体会、质疑和建议

本次实验主要是正确安装和配置网络模拟器软件 PacketTracer并且掌握使用 PacketTracer 模拟网络场景的基本方法，加深对网络环境、网络设备和网络协议交互过程等方面的理解。

学会如何设置IP接口并观察与 IP 网络接口的各种网络硬件及其适用场合。
