计算机组成原理 实验报告

实验一 静态随机存储器实验

1.1 实验目的及内容

• 实验目的：掌握静态随机存储器RAM工作特性及数据的读写方法
• 仪器设备：PC机一台，TD-CMA实验系统一套

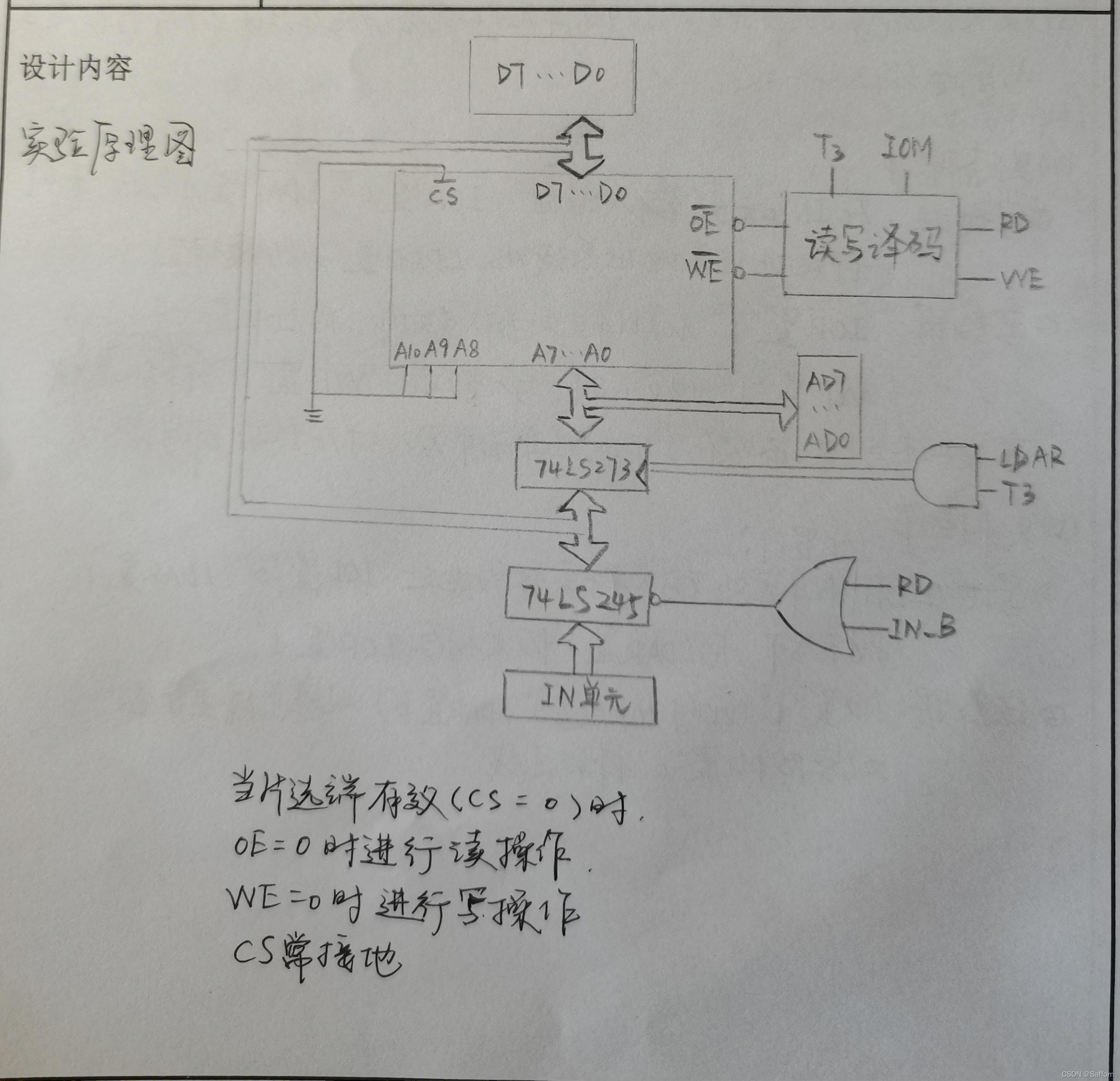

• 实验内容：


1.2 实验步骤

(1) 关闭实验系统电源，连接实验电路，并检查无误
(2) 将时序与操作台单元的开关KK1，KK3置为运行档，开关KK2置为"单步"档，开关KK4置为"主存"档
(3) 将CON单元的IOR开关置1，打开电源开关（如果听到“嘀”的报警声，应立即关闭电源，重新检查接线直到错误排除）
(4) 给存储器的00H,01H,02H,03H,04H地址单元中分别写入数据11H,12H,13H,14H,15H。
(5) 依次读出第00,01,02,03,04号单元中的内容，观察上述单元中内容是否与前面输入的一致

上述 (4) 具体操作：

① 写地址：在IN单元处输入地址，IOR置“0”，LDAR置“1”，按一下“ST”，将地址传至地址总线处，LDAR置“0”恢复至初态
② 写数据：IOR置“1”，在IN单元处输入数据，后IOR置“0”
WR置“1”，按下“ST”，写入数据，WR置“0”，IOR置“1”释放总线
重复上述步骤，依次在5个地质单元中写入对应数据即可。

上述 (5) 具体操作：

① 写地址：IOR置“1”，在IN单元处输入待读取的地址，IOR置“0”，LDAR置“1”，按下“ST”，然后LDAR置“0”恢复初态，IOR置“1”
② 读数据：RD置“1”（此时IOR应为“1”，LDAR置”0“）观察总线显示数，观察后RD置“0”释放总线

1.3 实验结果分析

• 实验结果：

  在存储器的00H,01H,02H,03H,04H地址单元中分别读取出的数据为11H,12H,13H,14H,15H。

• 结果分析：

  以01H地址单元写入数据12H并读出的过程为例
  (1) 首先地址和数据是由同一个数据开关给出的（实验箱IN单元）因此地址和数据要分别写入。先关掉存储器的读写，数据开关给出地址01H，将地址01H打入AR中，再关闭地址寄存器，数据开关给出数据12H，打开输入三态门(写状态)，即把12H传至存储器。
  读数据也应该先给出地址，在进行读操作，地址01H的写入方式相同，关闭IN单元输出，使存储器处于读状态，此时CPU总线上显示12H。
  (2) 存储器存储数据原理：
  存储器中最小单元为一个双稳态半导体电路或CMOS晶体管，磁性材料的存储单元，它可以存储一个二进制数序列，若干存储元构成一个存储单元，若干存储单元构成存储器，可用于存放数据。

1.4 思考题

• 思考题1：存储器实验各个控制信号的初始状态如何设置？
  IOR 置 “1”，其他控制信号置 “0”
• 思考题2：所有的写操作要配合脉冲（边沿触发），为什么？
  为了防止误操作

实验三 基本运算器实验

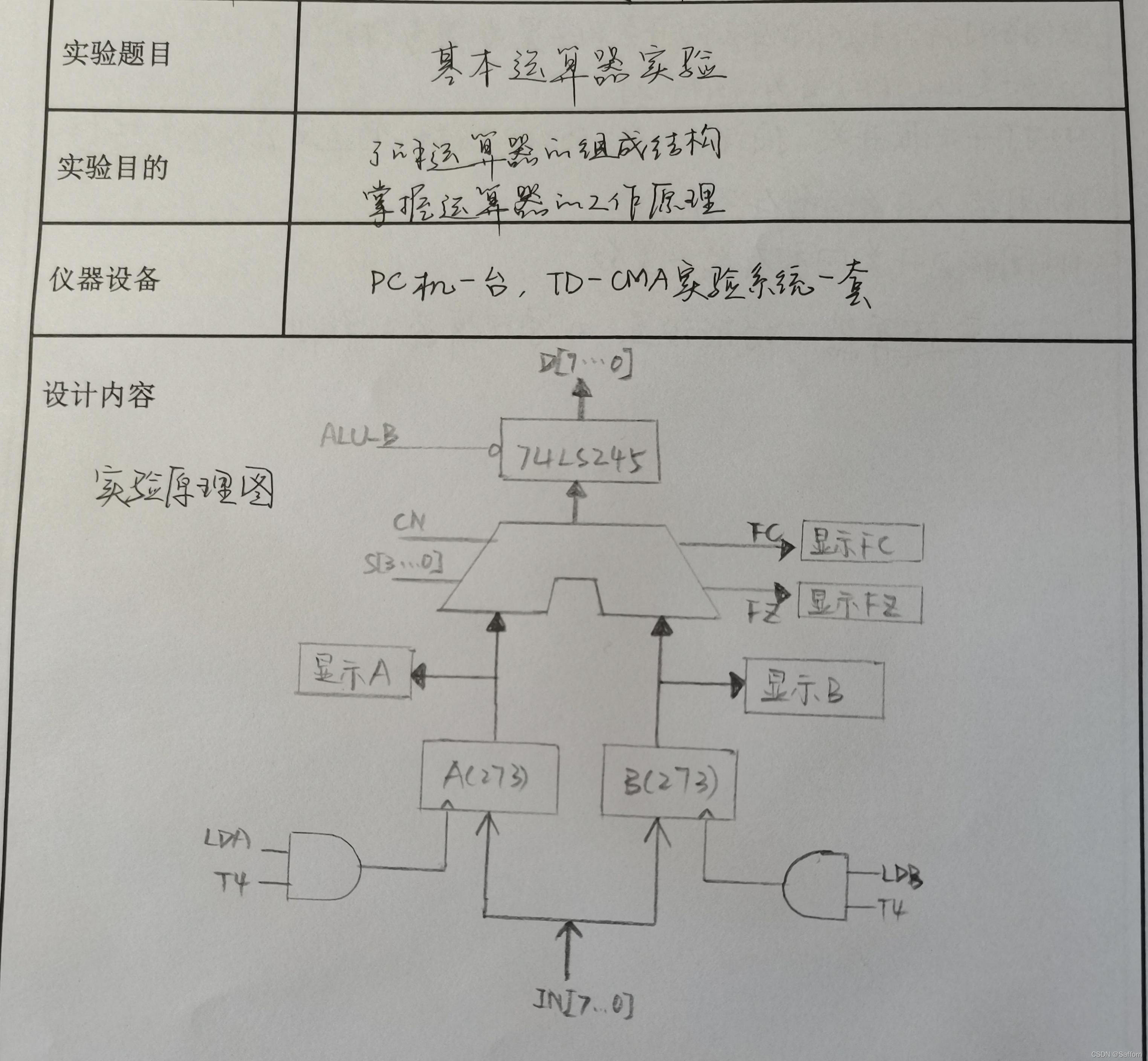

3.1 实验目的及内容

3.2 实验步骤

（1）关闭电源开关，连接实验电路，并检查无误
（2）将时序与操作台单元的开关KK2 置为“单步”档，开关KK1, KK3置为“运行”档
（3）打开电源开关，按动 CON单元 的 CLR按钮，将运算器的 $A,B,FC,FZ$ 清零
（4）用输入开关向暂存器A 置数
（5）用输入开关向暂存器B 置数
（6）改变运算器的功能设置，观察运算器的输出

3.3 实验结果分析

（1）运算器能实现二进制算术和移位，逻辑运算
设置运算器的控制信号$S_3,S_2,S_1,S_0,C_n$ 来选择运算器的不同功能
（2）数据的输入，输出以及 FC、FZ 标志状态要通过 LED观察灯 观察时
都需要按下脉冲单元的 ST按钮
（3）数据进入哪一寄存器就必须开启哪一个寄存器
如数据只进入暂存器A，必须设置LDA = 1， LDB = 0且获得脉冲信号

3.4 思考题

• 思考题3：采用单步模式时，实验箱是如何产生时序信号的？例如要产生T3需要按几次ST?
  按ST产生时序信号；单步模式下要产生T3需要按1次ST
• 思考题4：运算器实验中的FZ代表什么含义？FZ什么时候取值为1？
  FZ为零标志位（Flag Zero），表示运算是否为0，当运算结果为0时，FZ为1

Acknowledgement

感谢某人提供了相关照片和思考题的参考答案，以及改正建议
