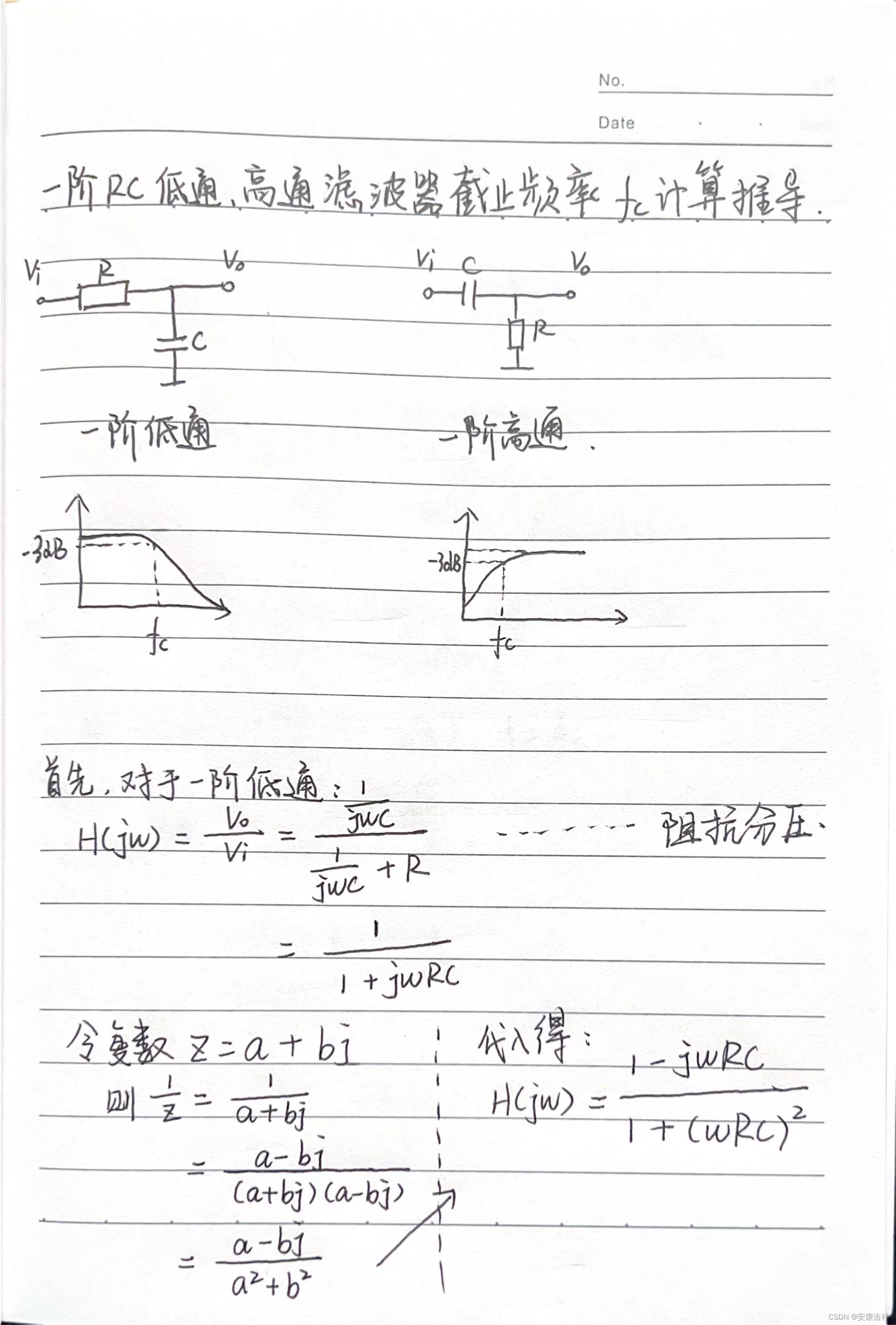

一、一阶RC滤波器-截止频率Fc

一阶RC滤波器分为低通滤波器(LP)、高通滤波器(HP)。

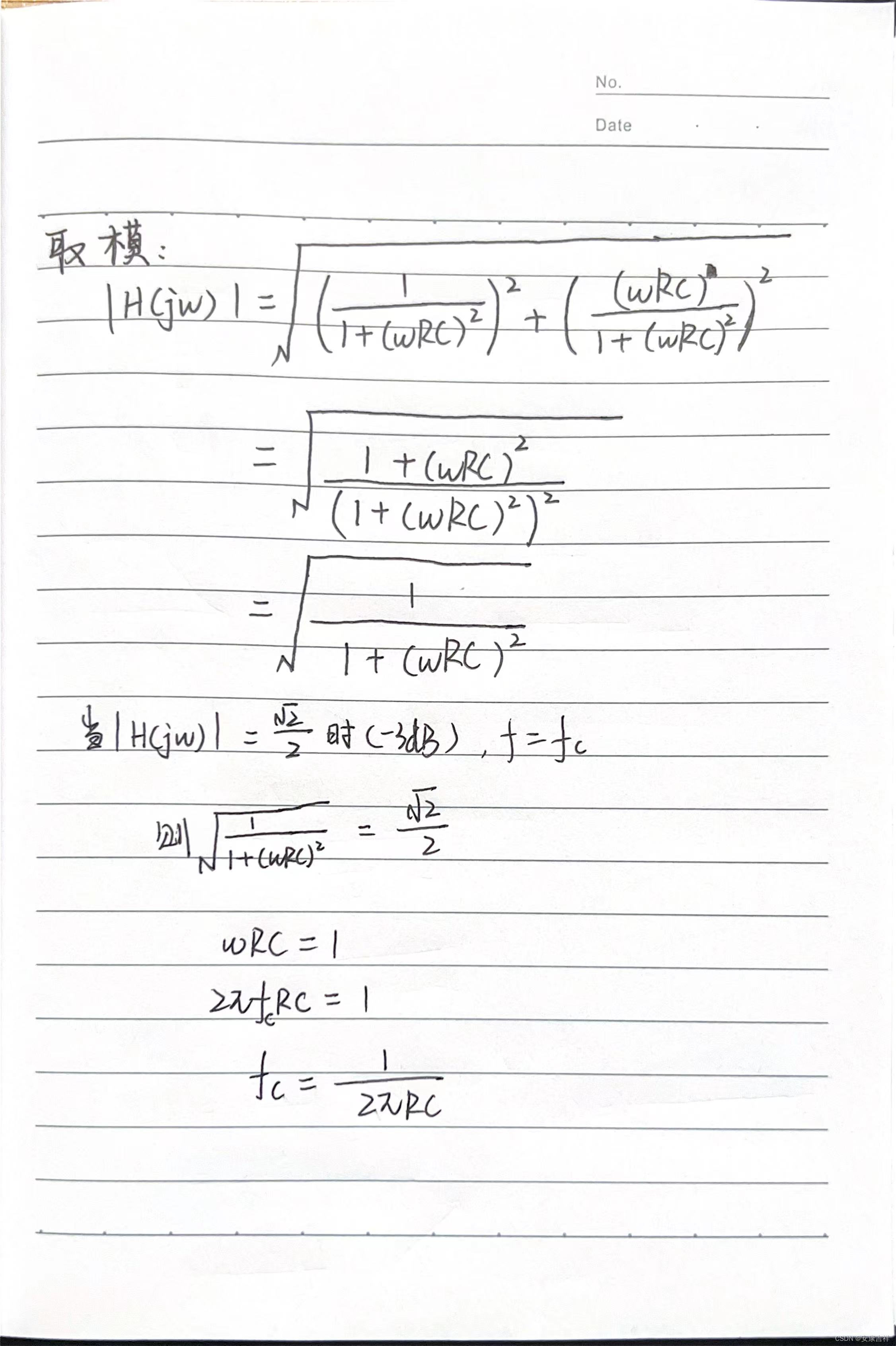

无论HP还是LP，计算Fc的方法类似，结果一致 ，现以LP为例计算，同理可推算出HP。

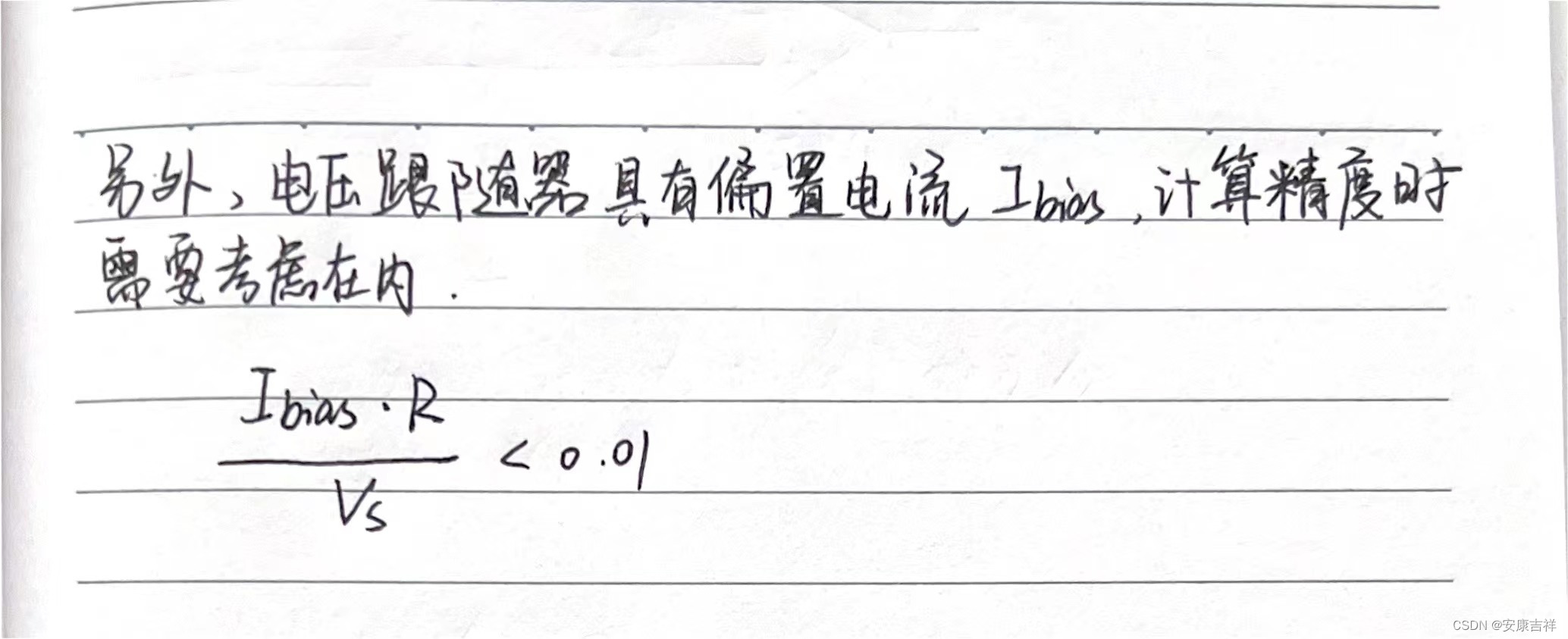

二、一阶RC滤波器-精度与RC值的关系
