低通滤波（Low-pass Filter）是一种过滤方式，使低频信号能正常通过，信号频率高于某个频率（截止频率）时被阻隔、减弱，不能通过。

上述滤波器，截止频率的判定标准均为：信号幅度衰减至通带最大值的 70.7%（即功率下降50%）时的频率，也即 -3dB 点。

-3dB 点也叫半功率点或截止功率点，即该点的功率为其总功率的一半。如果用信号幅度（即电压）的变化来做衡量，因为功率与电压是平方关系，所以信号幅度衰减为原来的0.707倍的时候即半功率点，公式如下（P1、U1为输出，P2、U2为输入）：

$\frac{P_{1}}{P_{2}}=\frac{\frac{U_{1}^{2}}{R}}{\frac{U_{2}^{2}}{R}}=(\frac{U_{1}}{U_{2}})^{2}=\frac{1}{2}$

$\frac{U_{1}}{U_{2}}=\frac{\sqrt{2}}{2}=0.707$

$10log_{10}(\frac{P_{1}}{P_{2}})=10log_{10}(\frac{1}{2})=-3dB$

因此，-3dB点即半功率点，信号电压幅度衰减至原来的 70.7%

截止频率的计算公式为： $f=\frac{1}{2\pi RC}$

因此截止频率确定后，电阻 R 和电容 C 的积即可确定，例如：f 截止频率为 1.592kHz时，R、C有如下几种取值：

但是，对于电子器件或系统，输入阻抗越大越好，输出阻抗越小越好（输出阻抗越小，带负载能力越强；输入阻抗越大，与外部电路的隔离效果越好）。

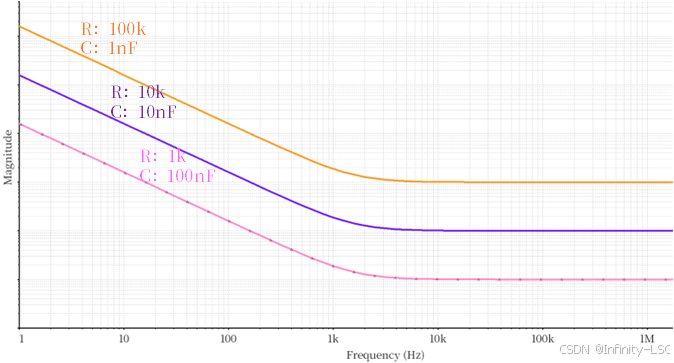

上表中的 RC 输入阻抗仿真如下图所示：

从上图可以看出，R=1k，C=100nF 组合，其输入阻抗最低，该配置不利于信号在级间传播；反之，RC 的输入阻抗越大，越利于级间传播。
