三菱FX5U PLC固件更新功能

使用工程工具更新的方法

CPU模块的固件更新
使用工程工具,可更新CPU模块的固件。本功能可以在不使用SD存储卡的状态下更新固件。

支持的工程工具
支持固件更新功能的工程工具如下所示。

通信路径

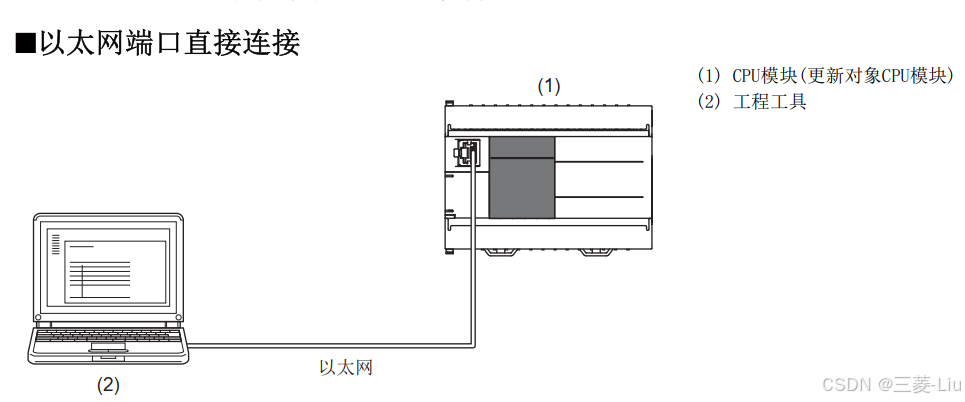

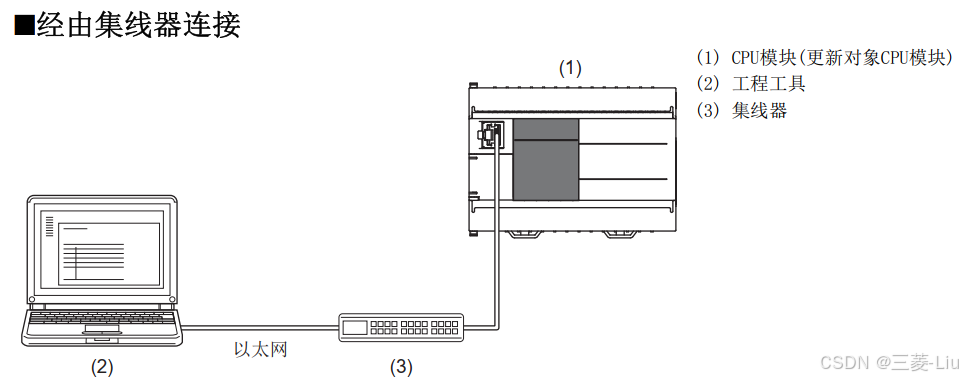

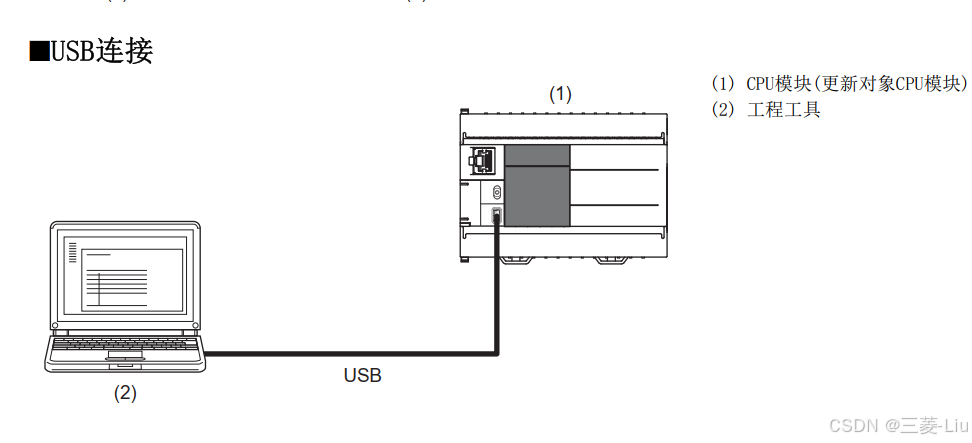

支持固件更新功能的工程工具和CPU模块间的通信路径如下所示。





固件更新的方法
事前准备
1、从三菱电机FA网站上下载与执行固件更新机型相符的固件更新信息。
2、解压固件更新信息(ZIP文件)。
3、将存有固件更新文件和Web页更新文件的“$MELPRJ$”文件夹保存至任意文件夹下。
4、连接工程工具和CPU模块。
5、停止执行固件更新功能的CPU模块和系统。应将连接到CPU模块的其他系统以及其他设备的电源也置为0FF。无法将电源置为0FF时,应拔掉通信电缆。
6、确认CPU模块的其他功能是否有在执行。
7、确认未执行写入至可编程控制器、运行中写入、文件传送功能等文件操作。(如果在执行中开始更新,操作中的文件可能会损坏。)
8.当设置了禁用固件更新时,要取消禁用设置。

9、确认CPU模块未发生停止型错误。
10.执行固件更新前,应通过工程工具备份CPU模块内的程序及参数等各数据。此外,若要保持锁存软元件,则请使用备份/还原功能。

操作
1.将CPU模块的电源置于ON。

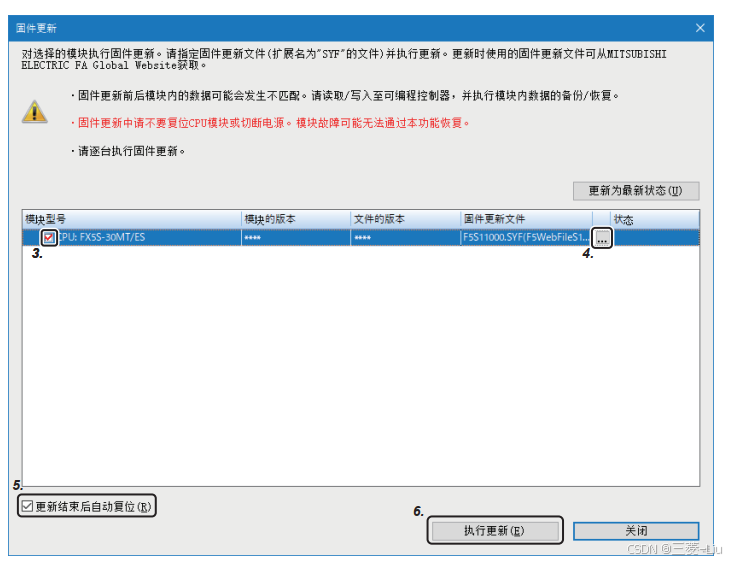

2.显示工程工具的固件更新画面。
[工具]→[固件更新]

3.选择固件更新对象的CPU模块。
4、点击[...],选择固件更新文件

5、CPU模块会自动被复位。如果不希望其自动复位,则应取消勾选。取消了勾选的情况下,在更新结束后直至手动复位前将为待机状态。
6、点击[执行更新],执行固件更新。更新需要2分钟左右。执行固件更新后,可在“状态”项目中确认更新状态。
7、未勾选5.(不自动复位)时,在固件更新结束后,请将系统电源0FF>ON。

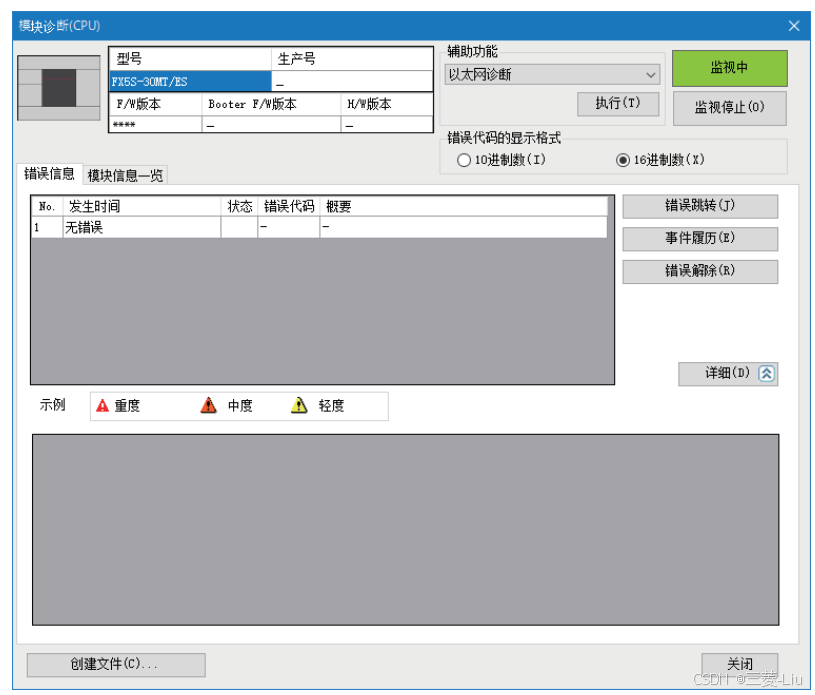

8.通过工程工具的模块诊断画面,确认“F/版本”是否已更新。

注意事项

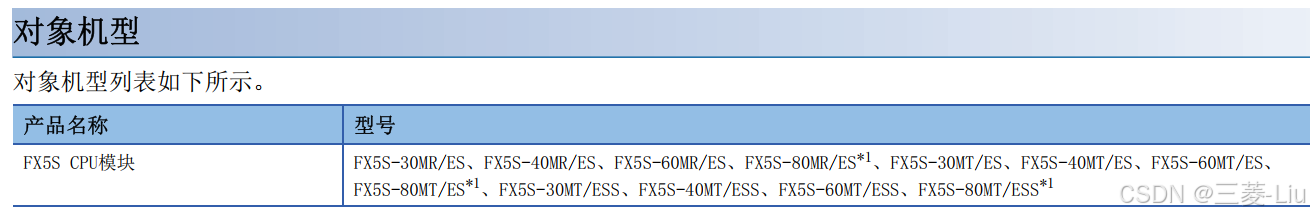

·请确认固件更新文件对象机型,从三菱电机FA网站下载对象机型相应文件。若对象机型不匹配时,则无法执行固件更新。
请勿更改从三菱电机FA网站上下载的数据(文件夹以及文件名称)。
无法通过工程工具选择更新对象的CPU模块时,应更新工程工具的版本。
应在确认更新对象的CPU模块正常动作后,执行固件更新。
应在确认其他功能均处于停止状态后,执行固件更新。
应在确认通过网络等连接的其他系统均处于停止状态后,执行固件更新
请勿在文件传送功能等访问SD存储卡的功能动作过程中执行固件更新。
执行固件更新前,应备份程序及参数等各数据。
正在执行固件更新时,切勿关闭电源或进行复位操作。
固件更新过程中因为CPU模块和工程工具之间的电缆断线或工程工具强制结束等导致中断时,更新可能会异常完成。恢复时,应确认CPU模块的LED显示不处于数据写入中后,进行手动复位。执行远程恢复时,应确认有手动复位的方法后再执行。固件更新异常完成时,如果通过Web服务器设置的“Web服务器使用有无”设置为“使用”来动作,可能会发生错误。此时,应重新执行固件更新。
从固件更新开始到完成的过程中执行以下操作时,可能导致固件更新异常完成或模块发生故障。固件更新对象系统电源的0FF或复位操作时

通过工程工具进行远程操作或通过CPU模块的开关更改动作状态时
从外部设备对固件更新对象系统进行操作时
连接CPU模块和工程工具的通信电缆被拆装时
从工程工具进行固件更新的开始操作时
工程工具的结束
