三菱FX3U [MODBUS通信篇]

于 2024-12-11 09:08:30 发布
阅读量3.3k 收藏 10
点赞数 5
文章标签： 驱动开发 制造 硬件工程 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_51166033/article/details/144389556
版权

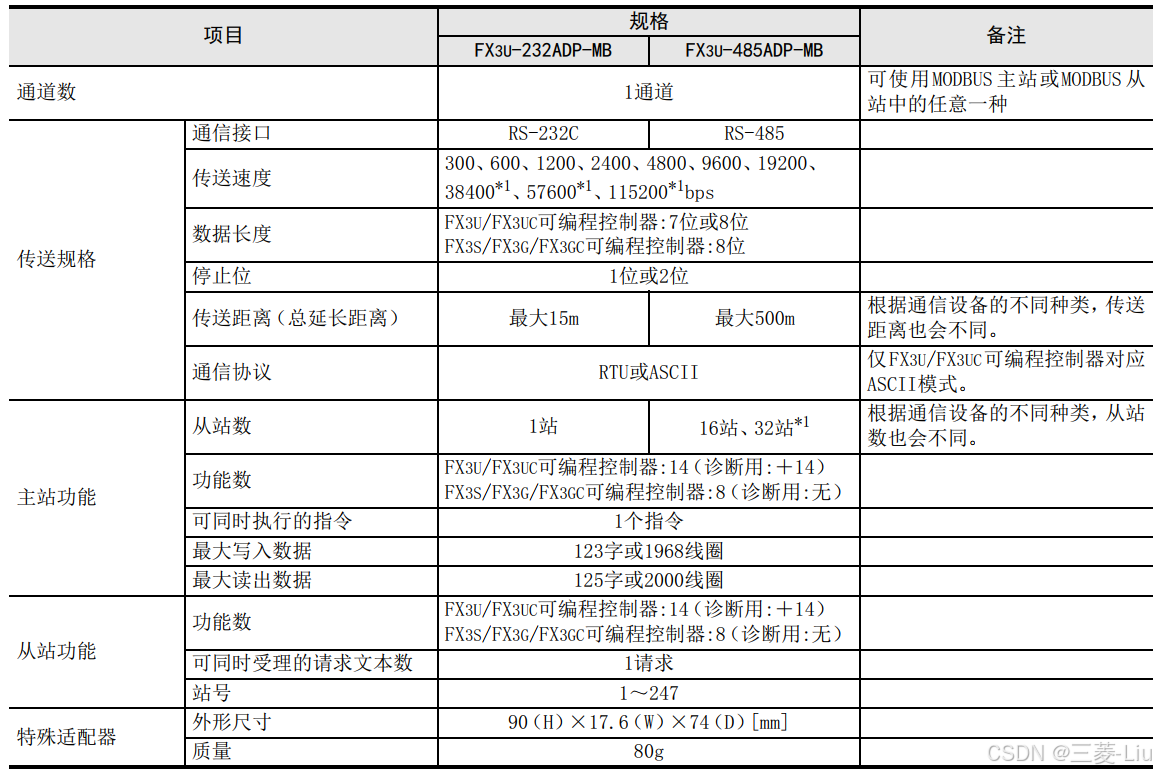

通信规格
MODBUS通信根据与可编程控制器连接的特殊适配器(FX3U-232ADP-MB或FX3U-485ADP-MB)的下列规格执行

系统构成

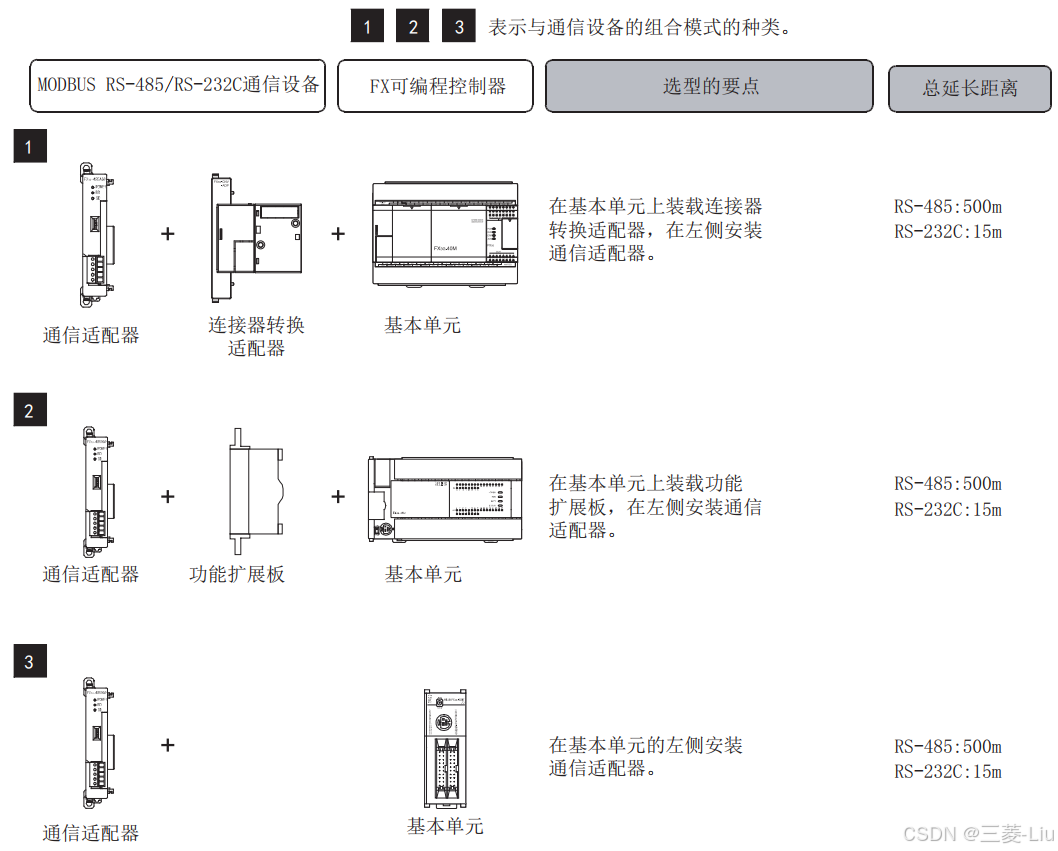

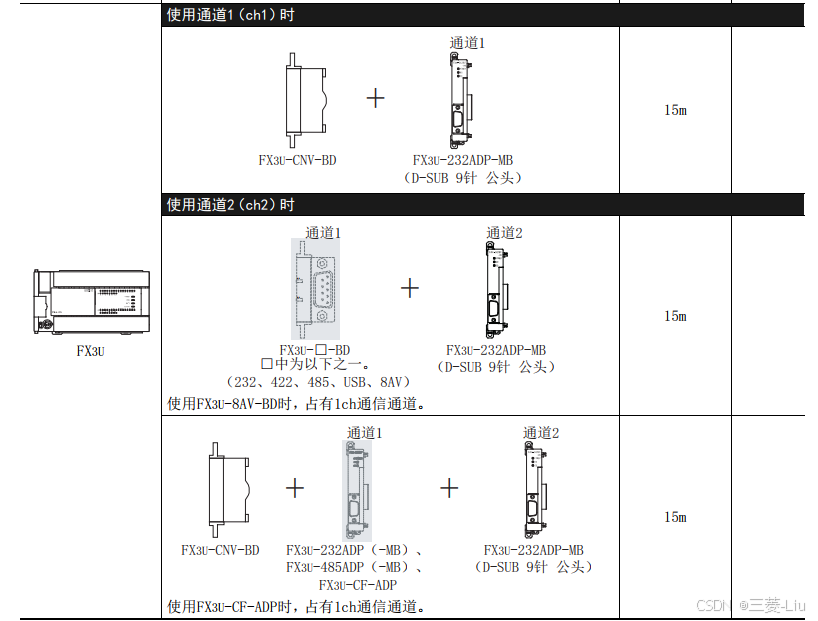

适用FX可编程控制器及通信设备

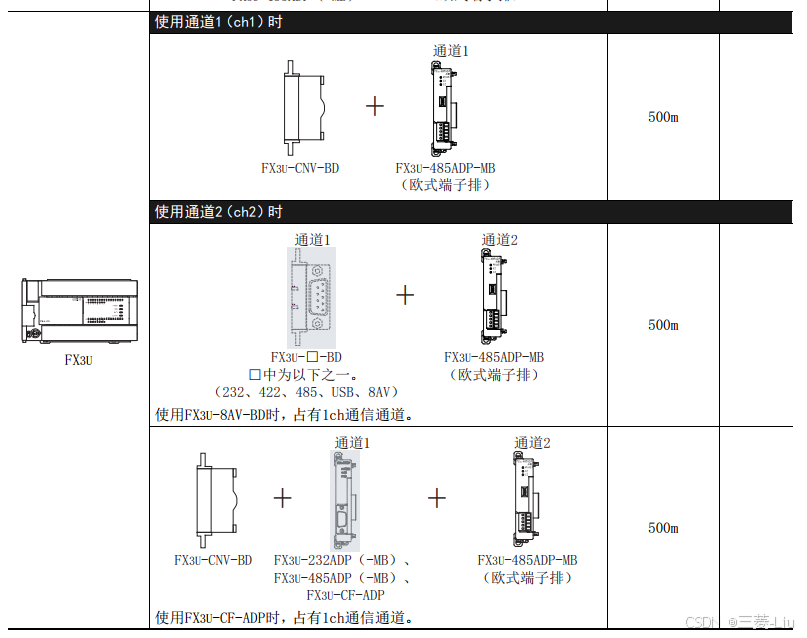

从下表中选择要连接的通信设备(选件)的最合适组合。

RS-232

RS-485

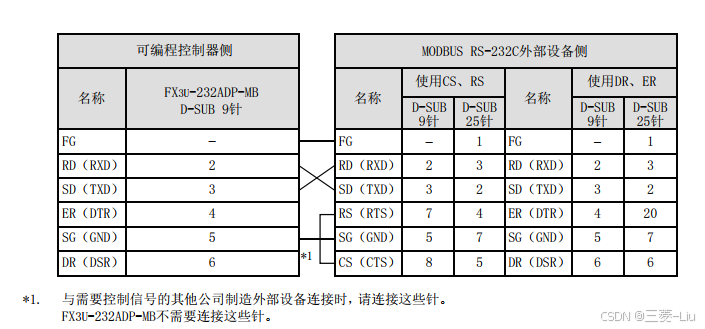

 FX可编程控制器和MODBUS RS-232C的接线图

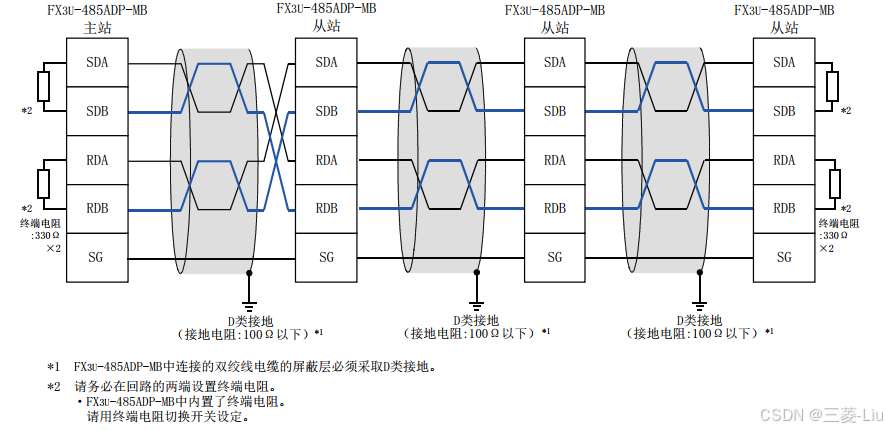

MODBUS RS-485的接线图

1对接线

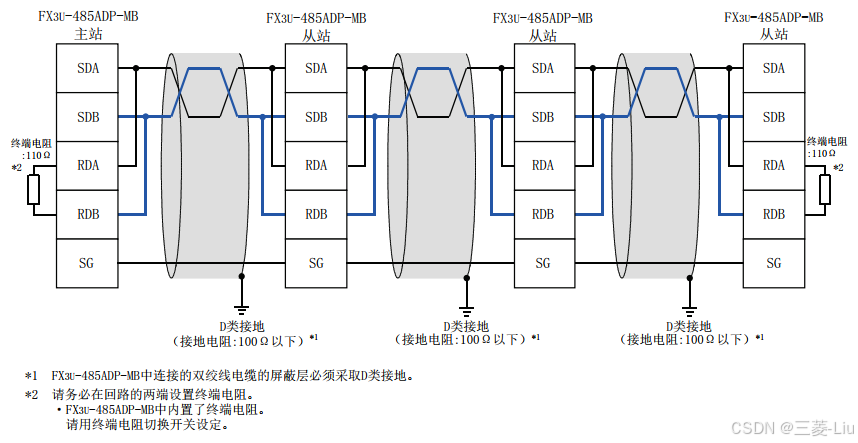

2对接线

通信设定实例
在MODBUS通信设定中，使用特殊辅助继电器M8411。

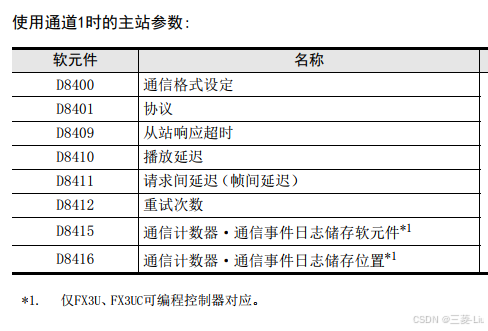

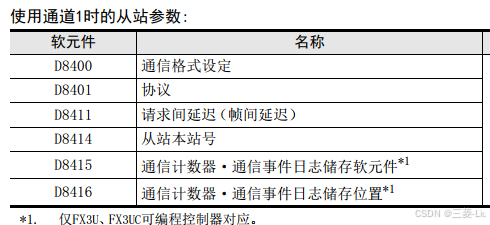

使用将LD M8411作为接点的MOV指令，在特殊数据寄存器中设定通信参数。

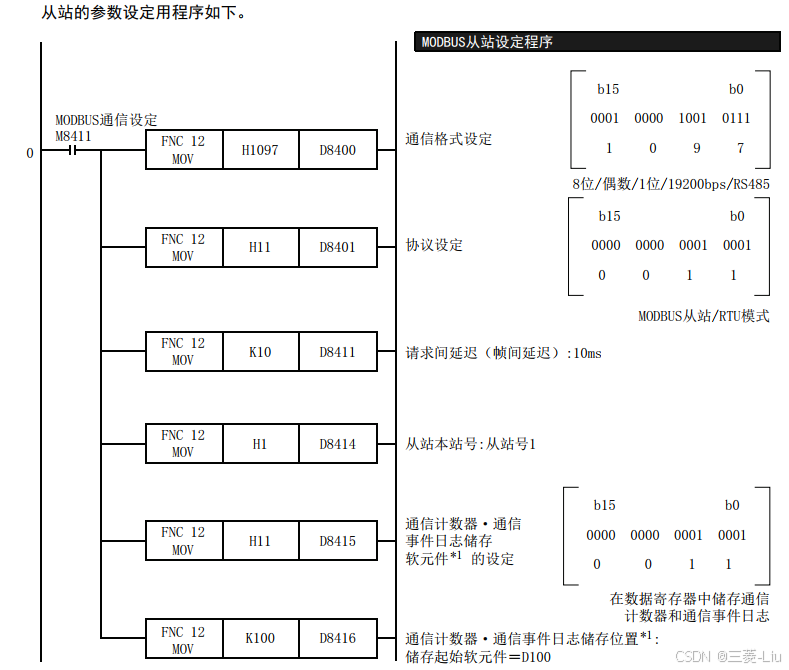

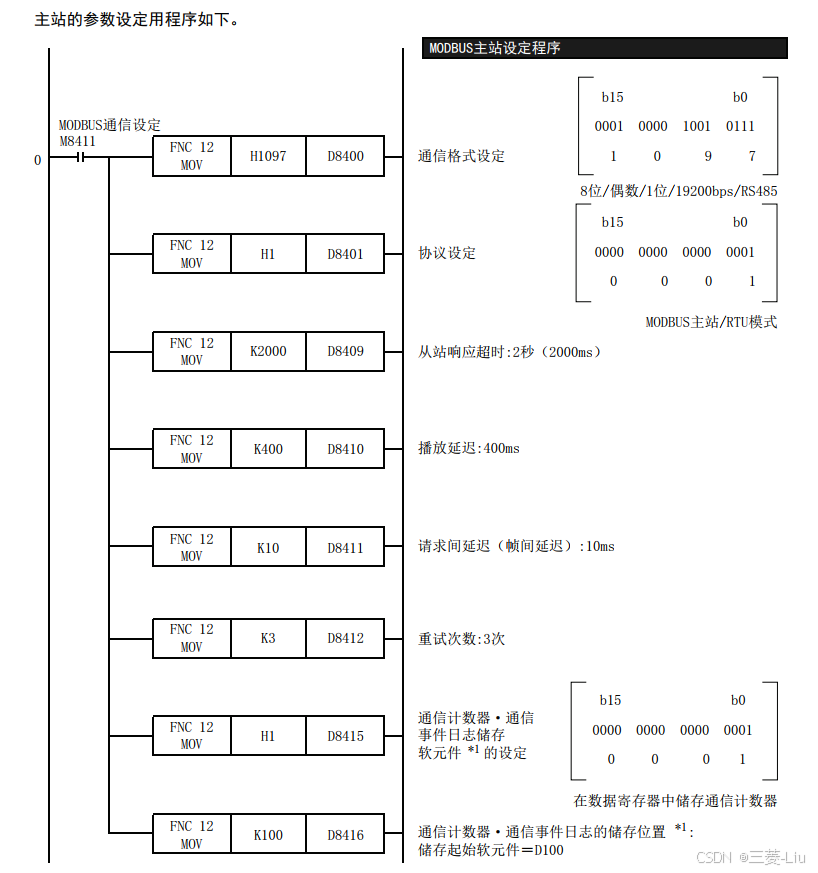

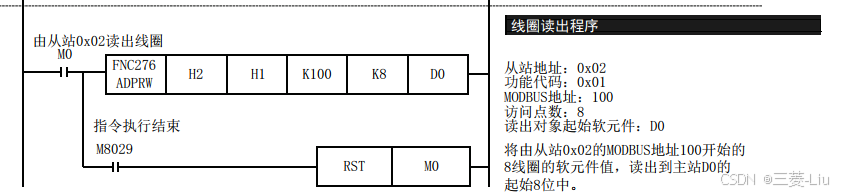

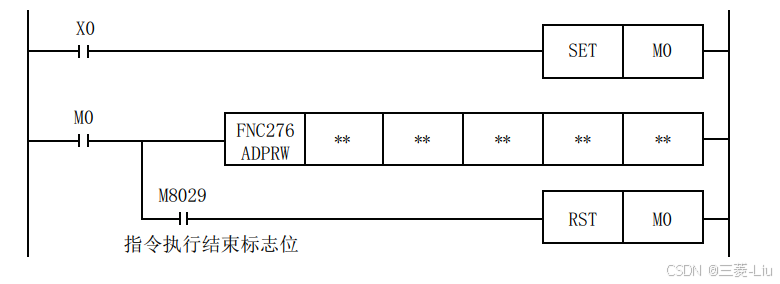

MODBUS通信的通信参数可通过以下程序设定。
