三菱A800变频器连接专用外接制动电阻器(FR-ABR)说明

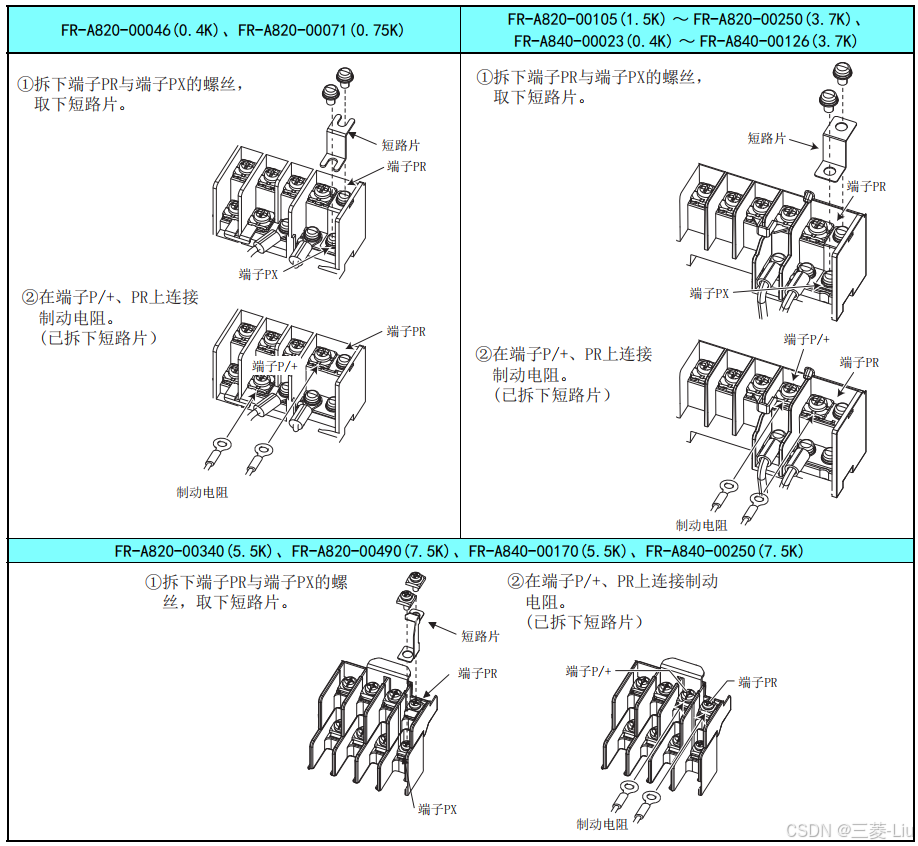

       FR-A820-00490(7.5K)及以下、FR-A840-00250(7.5K)及以下，端子P/+、PX 上连接有内置制动电阻。如果实施高频率的运行，当内置制动电阻的热容量不足时，需要在外部安装专用制动电阻器(FR-ABR)。此时拆下端子PR-PX的短路片，将 FR-ABR 连接至端子P/+、PR。(关于端子P/+、PR的位置，请参照端子排的排列通过拆下端子 PR-PX 间的短路片，将不再使用(通电)内置制动电阻器。没有必要将内置制动电阻器从变频器拆下。也没有必要将内置制动电阻器的引线从端子上拆下。

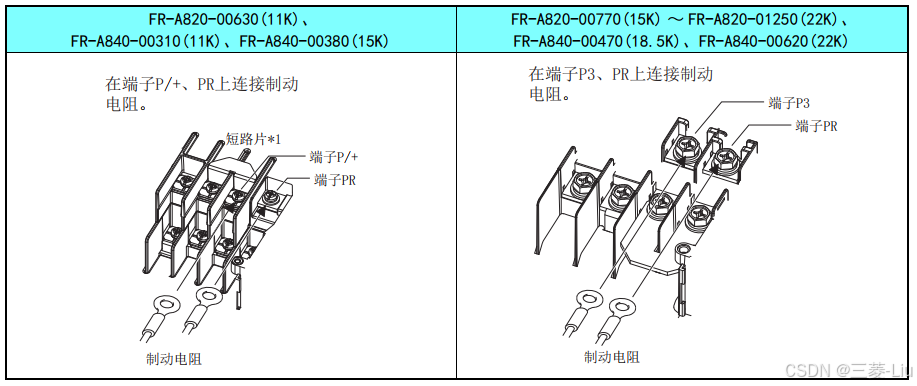

FR-ABR为FR-A820-01250(22K)及以下、FR-A840-00620(22K)及以下可以使用。
请设定下述参数。
·Pr.30 再生功能选择=“1”
·Pr.70 特殊再生制动使用率=“7.5K及以下:10%、11K及以上:6%”

 *1 连接直流电抗器(FR-HEL)外，请勿拆下端子P/+-P1间的短路片。

NOTE :
·请勿连接专用制动电阻器以外的制动电阻器。
·FR-A820-00490(7.5K)及以下、FR-A840-00250(7.5K)及以下的变频器，在端子 PR-PX 间短路的状态下请勿连接专用制动电阻
器。可能会导致变频器损坏。
制动电阻器无法与制动单元、高功率因数变流器、电源再生变流器等同时使用。
·使用 FR-ABR 以外的制动电阻器时，请与经销商或本公司联系。
