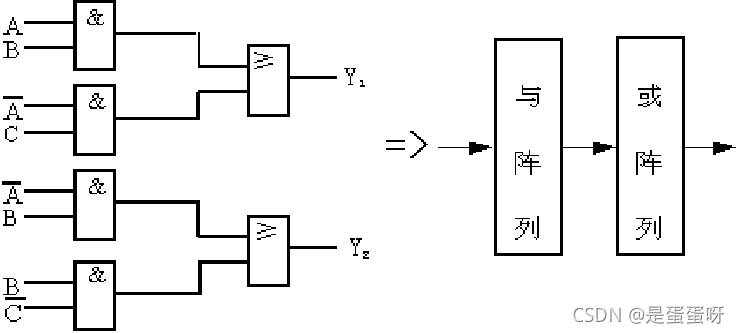

PLD 与 或 阵列结构:任何一个逻辑函数都可以用与—或逻辑式表示,亦即用一个与—或阵列来实现。例:Y1 = A · B + A '· C Y2 = A' · B + B · C'

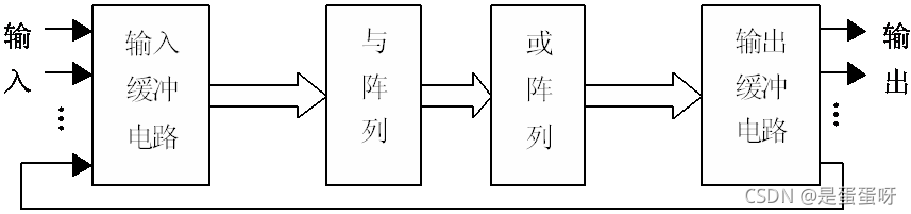

PLD是在上述与—或阵列的基础上配以输入和输出电路而实现的。 输入信号通过“与”矩阵组合成为乘积项,这些乘积项在“或”矩阵中相加,经输出单元或宏单元输出。

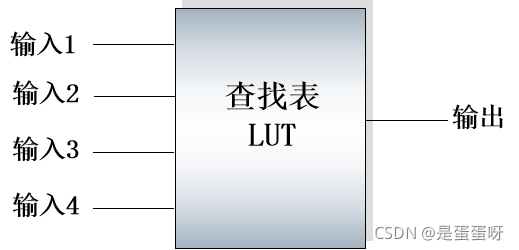

PLD查找表结构:查找表的概念 (FPGA) 将函数值放在存储电路中,其地址为输入变量,输出为逻辑函数值。

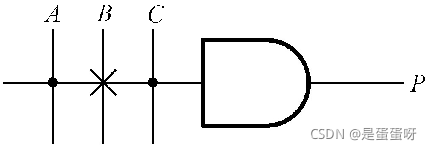

PLD与阵列表示:

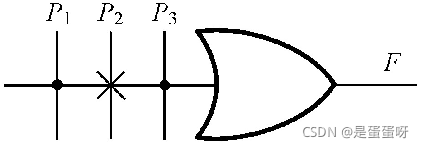

PLD或阵列表示:

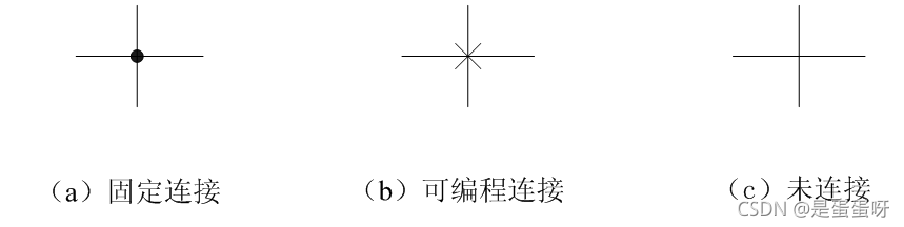

其中,编程点的表示如下:
