本文介绍了如何利用NE555集成电路构建产生PWM信号的电路，电路设计允许输出占空比大于等于50%的波形。通过调整电容C的值，可以改变输出频率。此外，NE555的最大输出电流可达200mA。配合555定时器频率计算器，能方便地计算和调整工作参数。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

NE555是一种集成电路（IC），通常用于电子电路的各种目的，包括计时器、振荡器等等。

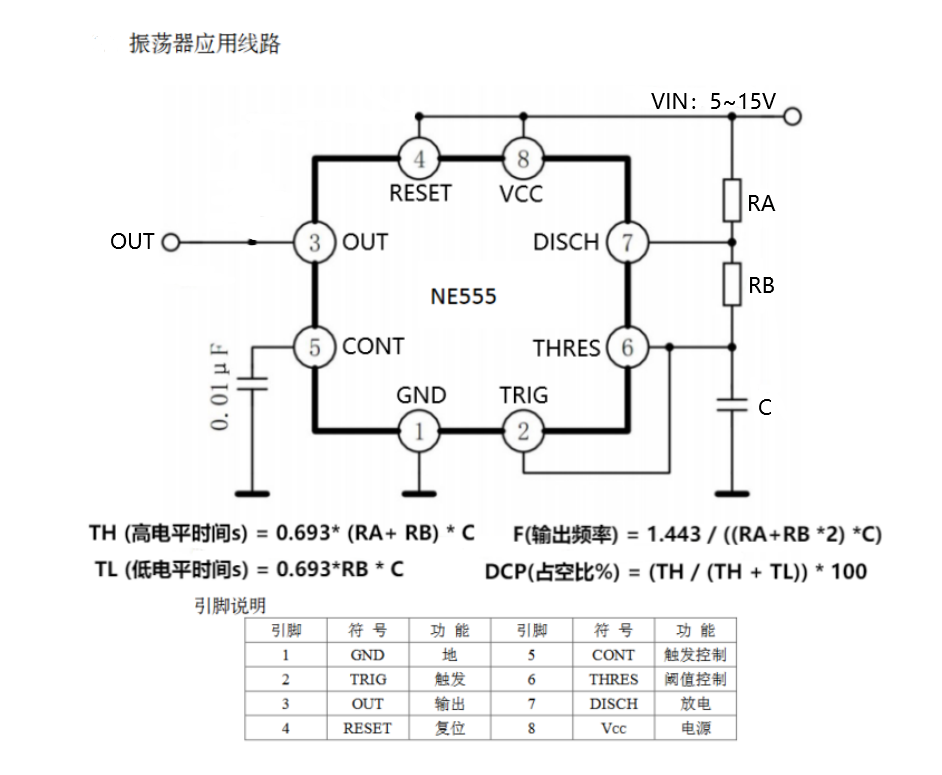

本文介绍搭建NE555电路输出PWM信号，电路如图下：

使用该电路可以输出PWM占空比≥50%波形，仿真波形如下图：

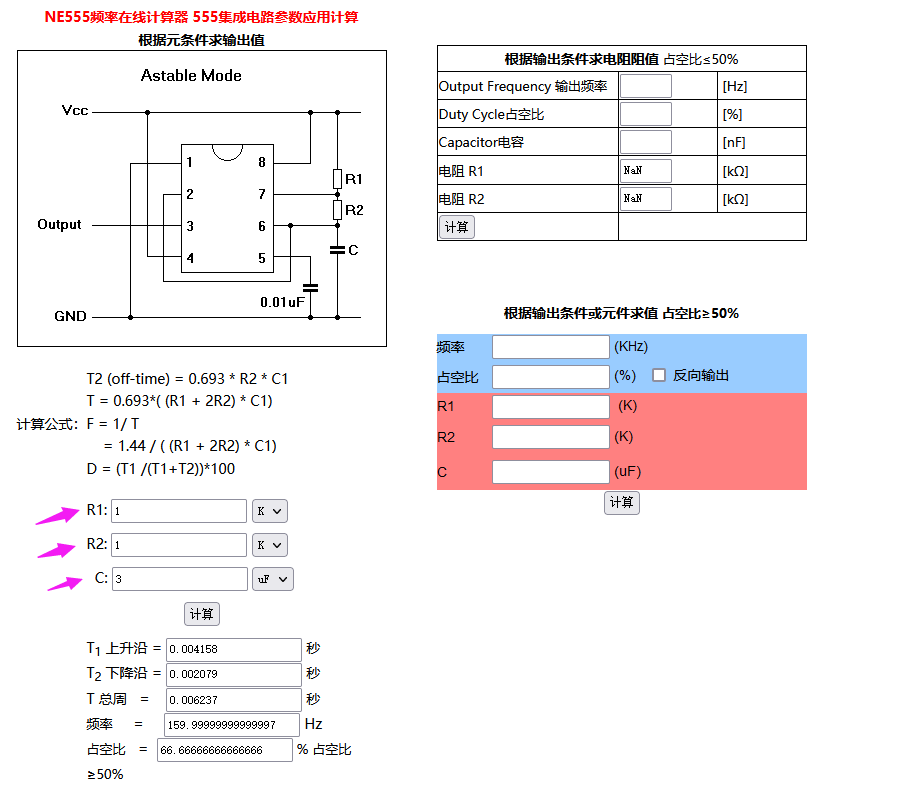

快捷计算工具链接：555定时器频率计算器_555定时器频率在线计算_电路参数计算 - 电子发烧友(www.elecfans.com)https://www.elecfans.com/tools/555dingshiqipinlv.html

输出频率可通过改变电容C的大小进行改变。

NE555最大可输出200mA电流。
