某项目在客户端进行语音标定的时候发现两个问题，阻塞了标定工作。具体如下：

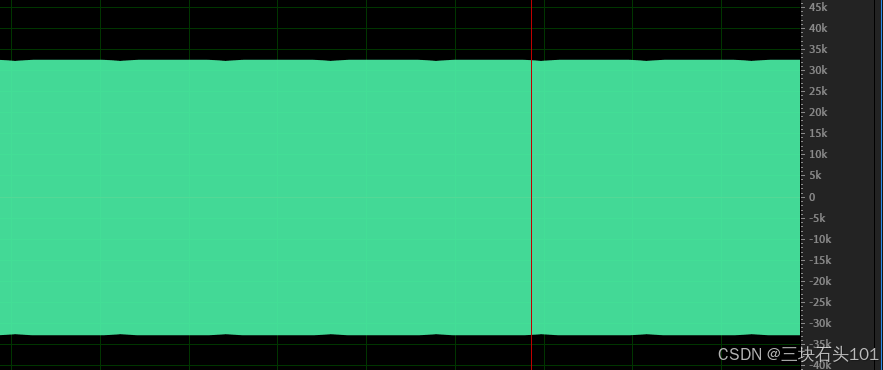

问题1.实车语音标定，发现大音量下录音存在音频信号削波；

（MIC音频削波，不是标准正弦波）

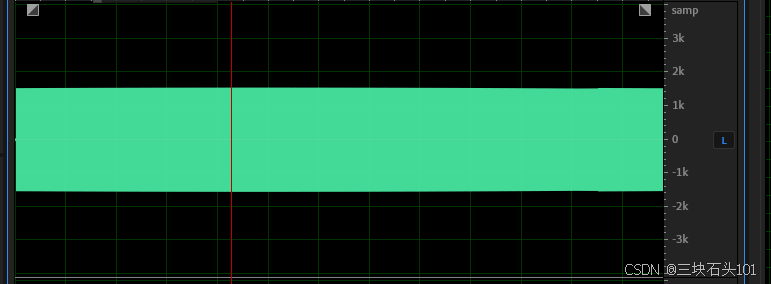

问题2.在MIC不削波的条件下，MIC音源的幅值较小，不满足标定要求；

（MIC音频幅值较小，不到2K，一般是20-30K）

经过了解，实车语音标定的具体操作方法：通过手机连接蓝牙链接车载蓝牙，手机播放音乐，将实车系统音量调整到最大，获取返回的音频，观察幅度和失真情况。（这个是国内一家主流语音算法提供商的做法，各家可能有差异，简单参考就行）

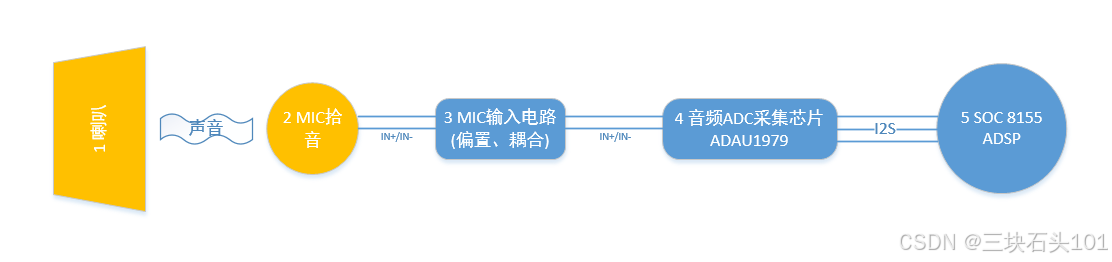

其音频的流向如上图示意。音频从功放喇叭播出，声学信号空间传播至车载MIC，MIC拾音将声学信号转换成模拟电学信号，经过MIC输入电路滤波以后，进入音频ADC采集芯片，ADC采集芯片将模拟信号转换成数字信号I2S，传递给8155的ADSP。上边提到的削波和幅度不满足都是在ADSP里dump出来的音频分析出来的。

其中标黄的步骤1、2是实车对手件，3-5部分在IVI主机内部。我需要重点分析是不是主机内部出了问题。那么根据音频流的传递流程，从源头查起。

步骤1：喇叭输出是否有失真？

客户在进行语音标定之前，一般会先进行功放音频响度的标定，以及功放音频性能的相关测试，将功放输出的功率值和失真值控制在合理范围以内。一般情况下，最大音量条件下的失真也应该控制在10%以内。

这一步很好确认，将测试标定的台架接到音频分析仪上，同样把音量调整到最大，播放0db 1Khz的标准音频，用音频分析仪监控其输出功率、波形和失真。

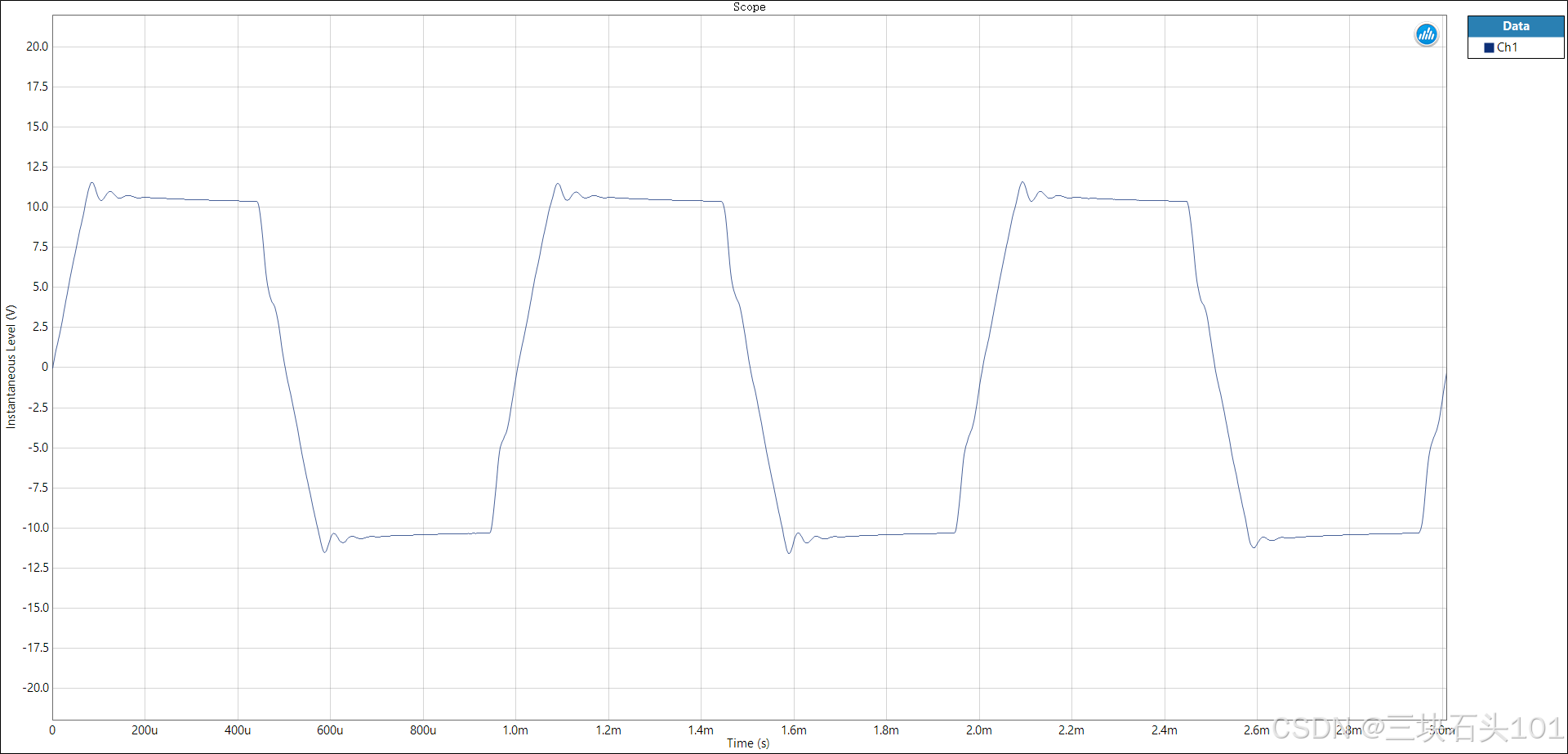

实测波形如下。

这就确认了音量输出最大时，喇叭输出的1Khz的正弦波严重失真，变成了梯形波。MIC接收的音频源信号都失真了，那必然接收也会失真。这里需要减小功放增益，降低输出功率。甩了点锅出去，哈哈。但仅靠这个甩出去，显然是没有说服力的，还没有分析到问题的本质，也没法确认我们IVI主机本身有没有bug。且继续往下分析。

步骤2：最大音量输出时，响度有没有超过MIC的接收范围？

根据MIC对手件的规格书，其最大输入声压级为112dBspl，超过这个范围将会出现不线性及失真，严重的可能导致损坏。因此，我们应用时也应避免这种工况。
