音频ADC（ES7243）的调试总结

---

前言

ES7243是一颗2路ADC（MIC）音频模数转换IC，一款高性能立体声音频模数转换器。最高支持24bit 200kHz采样率，可应用于麦克风阵列，音响，数字电视，音频接口，音频接收器等场合。项目需要实现2路MIC信号采集输入到FPGA系统进行处理，本文对调试的过程以及遇到的问题做一个记录。

---

一、芯片配置

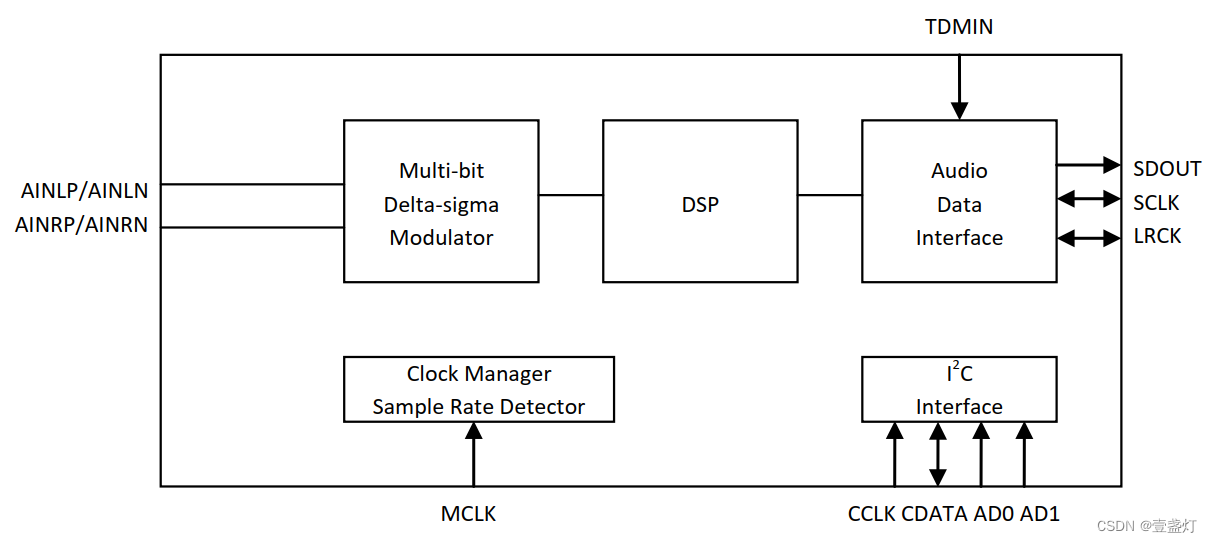

ES7243在软件模式下工作，通过I2C端口与主机设备通信。芯片内部框架图如下：

1. 接口时序

I2C的接口时序驱动程序可参考上一篇文章：基于Verilog的IIC接口通信设计（支持多字节地址读写）

2. 寄存器配置

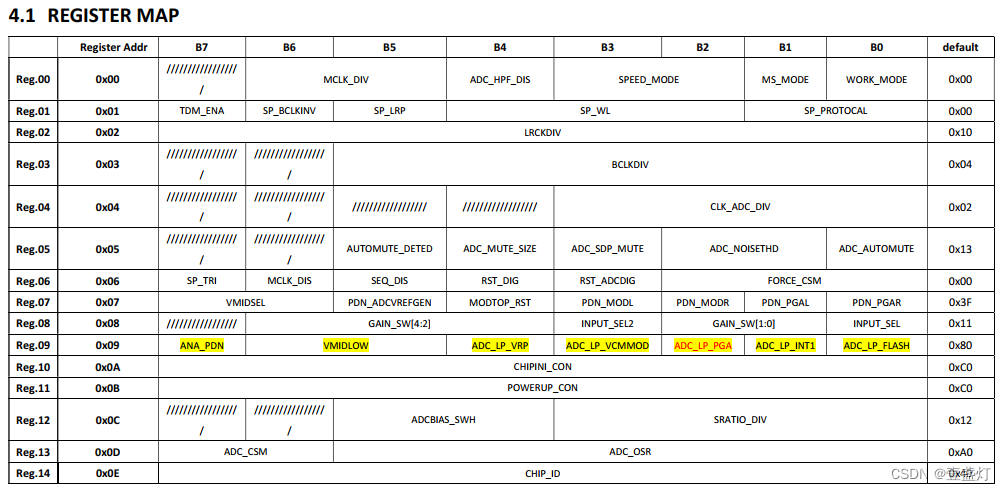

需要配置的寄存器数量不是很多，只有十几组左右，而且不需要全都配置。寄存器配置值详情请翻看原厂官方提供的数据手册：ES7243系列的数据手册

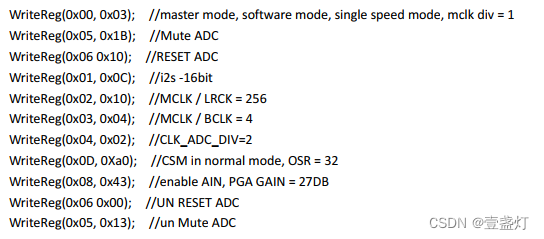

在主模式下，原文提供的参考寄存器配置如下：

---

二、音频数据格式

I2S全称Inter-IC Sound, Integrated Interchip Sound，或简写IIS，是飞利浦在1986年定义（1996年修订）的数字音频传输标准，用于数字音频数据在系统内部器件之间传输，例如编解码器CODEC、DSP、数字输入/输出接口、ADC、DAC和数字滤波器等。除了都是由飞利浦定义外，I2S和I2C没有任何关系。
I2S是比较简单的数字接口协议，没有地址或设备选择机制。在I2S总线上，只能同时存在一个主设备和发送设备。主设备可以是发送设备，也可以是接收设备，或是协调发送设备和接收设备的其它控制设备。在I2S系统中，提供时钟（SCK和WS）的设备为主设备。

SCK：时钟信号
WS：左右声道选择信号（0：左声道，1：右声道）
SD：数据信号

I2S 音频标准有三种，分别是：①I2S Philips 标准；②MSB 对齐标准；③LSB 对齐标准；④PCM 标准。具体时序协议标准参考文章：I2S通信协议

1. I2S数据格式

本工程采用I2S 音频标准——I2S Philips 标准波形，24bit数据帧有效。数据协议格式如下：

2. 数据采集

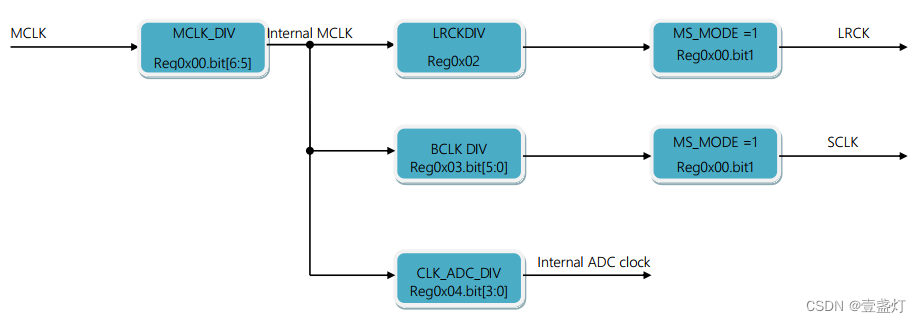

下图是主机模式下内部时钟树图，需要注意的是，ES7243在从机模式下自动检测LRCK比率。

在本工程中，设置MCLK = 12.288MHz，采样频率LRCK = 16KHz， SCLK和LRCK保持下降沿对齐。

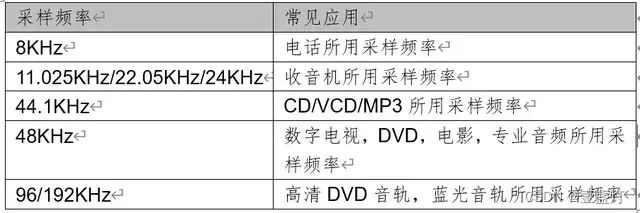

下表是常见音频应用场景的采样频率范围：

---

三、调试过程总结

1. IIC通信是否正常

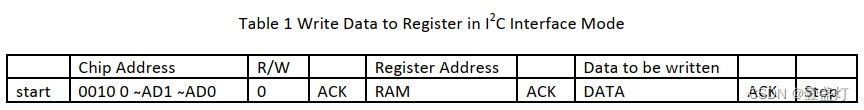

在这部分调试中，最容易出问题的就是IIC设备地址出问题，这个器件和其他器件在设备地址这一块是有区别的，因为他的State of AD[1:0] pins和Chip Address是反着的。

State of AD[1:0] pins	Chip Address
00	0x13(7bit) / 0x26 (8bit)
01	0x12(7bit) / 0x24 (8bit)
10	0x11(7bit) / 0x22 (8bit)
11	0x10(7bit) / 0x20 (8bit)

2. I2S数据帧是否正确

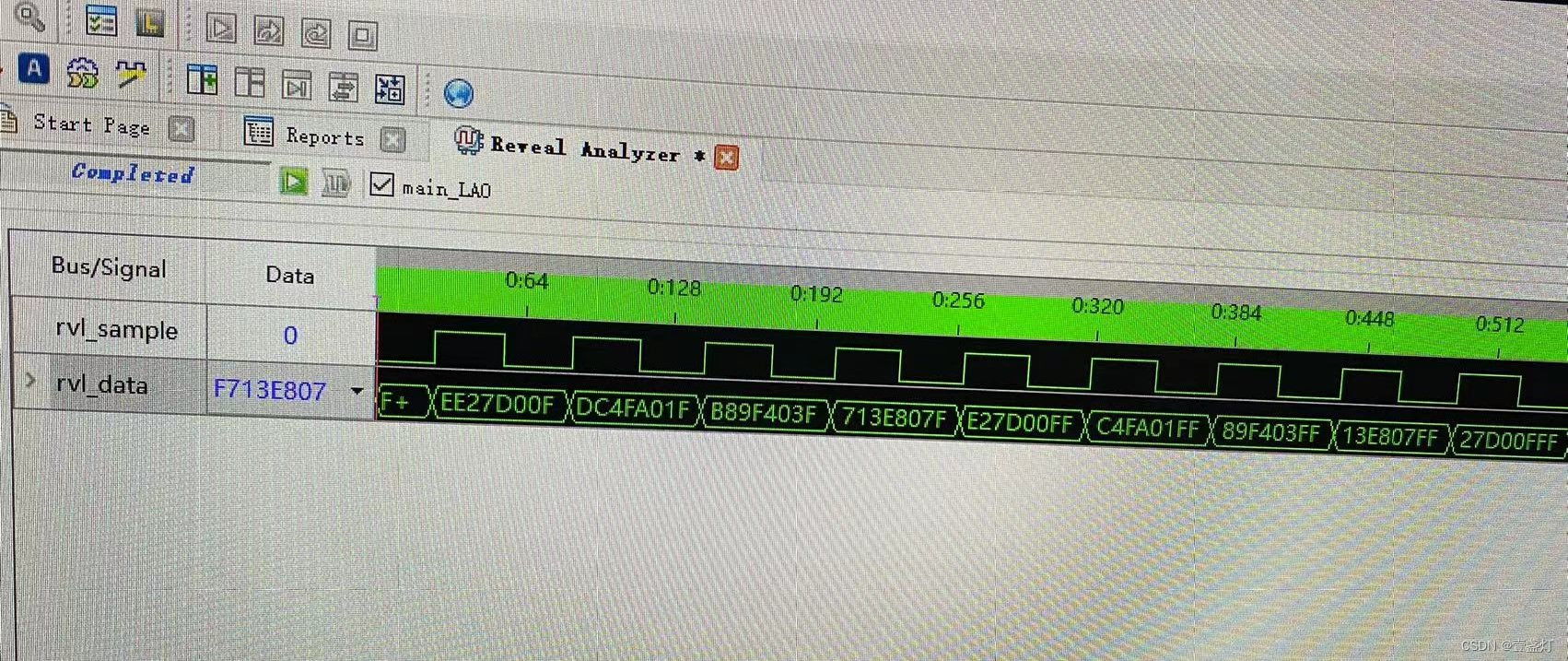

正确配置完成后，会出现正常的时钟和数据关系。前面配置的采样率是16Khz，那么LRCK输出的时钟频率要为为16Khz。下图为调试过程中抓取的SCLK和数据dout[31:0]之间的波形图。

3. BCLK和LRCK下降沿对齐

正确的波形如下：（两个时钟的下降沿可以正确对齐）
（上述图片供参考，来源网络）

4. 调试总结

在调试的过程中，要一步步的排查问题。首先看配置是否正确，看数据配置是否成功，可以通过I2C接口读取寄存器数据来判断。其次通过示波器抓取BCLK和LRCK时钟，看下降沿是否对齐。然后再看有声音时，数据信号是否会随着声音强度和频率变化而产生变化，如果有变化，说明调试成功。
