ACDC/DCDC简述

一、交流转直流（ACDC）

        常见于由220V强电转化为15V等弱电，用于对逻辑器件以及低功率器件驱动，常用器件包括7815、7805以及特定功能下的开关电源集成芯片，基本思路为首先通过变压器进行初步降压，然后经过半波整流桥（或全波整流桥）将交流电转换为方向单一的单向电，再经过电容滤波整流，以及使用比较器或开关电源芯片进行稳压。

1、整流桥

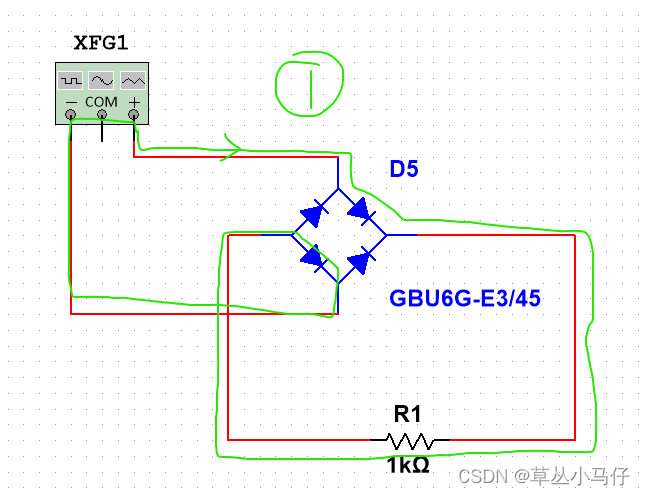

        常见整流桥使用四只二极管（全波整流），连接结构见下图，因为二极管的PN结存在单向导通的特性，零火线上电流在正弦周期的前半周期中以回路1流通，在后半周期以回路2流通，对负载RL来说，电流方向保持不变，大小随时间周期变化

2、78XX系列稳压

        经过整流桥输出的电压存在0~220V的变化，以7815为例，此集成IC能使输入在15V~35V的电压稳定在15V，稳压块输出电压以基准脚（下图中直接接地的引脚）电平为参考，输出V0=Vb+15V，于基准脚处增加变阻器或者稳压二极管可抬高78系列的基准电压，达到控制输出电压的目的。

        78系列缺点也较为突出，通过将多余的电压通过热能的形式消耗掉实现降压，电路原理简单的同时带来了较高的功耗，输入输出电压相差较大时稳压管发热严重。

3、开关电源（BUCK电路）

        开关电源原理通过高速开关的mos管控制开关的通断来实现开源节流，实现按需释放电能，当开关闭合时，Vin对电容或电感等储能器件进行充能，而当开关断开时，可由电容进行放电，维持负载两端电压，利用电容两端电压不能突变的特性，通过对开关通断时间的控制能够达到稳定电容两端电压的目的。

        BUCK电路中通过储能元件达到输出电压的相对稳定，微观上看，此种类型电路的输出仍然含有较小的交流分量，此分量称为纹波，通过合理搭配电容电感，对特定频率段内的交流分量进行滤波处理能够减小纹波，电路中不存在直接耗能器件，因此电源转换效率极高，能够做到按需索取。

二、直流电压转换（DCDC）

        通常由DCDC转换而来的15V、12V电压不能直接对IC等逻辑器件供电，常见IC供电引脚标称电压为5V或3.3V，DCDC电路即为不同直流电压下的转化，本质上仍为开关电路，成熟电路常用DCDC芯片，这里以LM2596T-5.0为例，其工作原理除了buck开关部分还引入了反馈（feedbuck），反馈段通过直接或电阻分压的方式与输出相连，通过比较器EA对输出电压进行动态调节。因此，通过对反馈分压电阻进行调节就能得到想要的电压输出，多数芯片都是这样的设计。
