SPI通信中，主机通过发送数据来产生时钟信号，即使是从机接收数据，也可能需要发送dummy（0x00）来确保时钟的产生。同样，主机读取从机数据时，可以通过接收dummy数据实现。这种机制使得主机接收和发送的程序基本一致。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

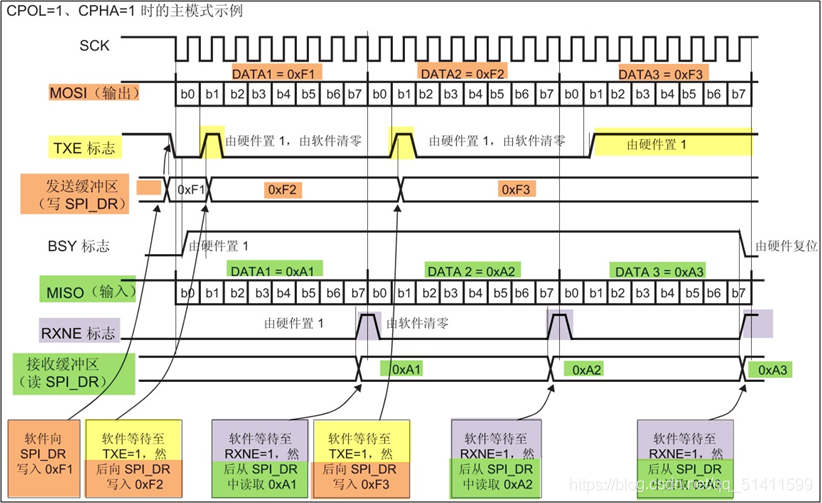

spi无论是主机发送从机接收，还是主机接收从机发送，都是要主机发送数据，以此来产生时钟（时钟只能由主机产生）。若flash只想要从机读取主机的数据，发送一个空数据dummy（0x00）

产生时钟。

若flash只想要主机读取从机机的数据，可以接收dummy（0x00）。因此接收和发送都是相同的程序。（野火）

//发送并接收一个字节
uint8_t SPI_FLASH_Send_Byte(uint8_t data)
{
	SPITimeout = SPIT_FLAG_TIMEOUT;
	//检查并等待至TX缓冲区为空①首先判断TEX是否为1（TEX标志->（0：有数据，1：为空）），为1则发送数据，且一位一位传送。然后再等待
	while(SPI_I2S_GetFlagStatus(FLASH_SPIx,SPI_I2S_FLAG_TXE) == RESET)
	{
		if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(0);
	}

	//程序执行到此处，TX缓冲区已空
	SPI_I2S_SendData (FLASH_SPIx,data);


	SPITimeout = SPIT_FLAG_TIMEOUT;
	//检查并等待至RX缓冲区为非空②判断RXNE是否为1，为1，说明数据发送完毕，到RX缓冲区了，并且一个字节。
	whil
