三菱MC协议（3E帧）

        以下将开始介绍三菱PLC的MC协议，本文只叙述3E帧格式中的ASCLL和BIN。当实时性要求较高的情况下采用BIN的模式。当进行调试或是想获取更明确的信息对通信速度无要求情况下，建议使用ASCLL的模式。

        参考文章:MC协议详解：PLC通信的二进制与ASCII操作指南-CSDN博客

一、MC协议3E帧的组成格式

        请求数据帧:头部+副头部+网络编号+可编程控制器编号+请求目标模块I/O编号+请求目标模块站号+请求数据长度+CPU监视定时器+指令+子指令+请求数据部分组成。

        响应帧:头部+副头部+网络编号+可编程控制器编号+请求目标模块I/O编号+请求目标模块站号+响应数据长度+结束代码+响应数据部分
        很长是吧，哈哈。没关系，大概有个印象就行。下面会具体分析

        包头(头部+副头部):50 00
        网络编码:00(一般代表本地网络)
        可编程控制器编号:FF(代表广播本地网络的所有网段)
        请求目标模块I/O编号:03FF（代表以太网模块）
        请求目标模块站号:0代表广播，其他则保证主从点对点的通信，实现一对一
        请求数据长度:后续数据的总长度是多少
        CPU监视定时器:避免因其他任务阻塞导致复位延迟
        指令:功能码
        子指令:于进一步细化指令的 操作参数，例如数据单位（字/位）、操作模式等
        结束代码:一般用 00 00表示结束

二、功能码

功能码	操作类型	适用帧格式	用途
0401	读操作	3E帧、4E帧	批量读取软元件（位或字）数据，支持位元件（X/Y/M）和字元件（D/R/T/C）。
1401	写操作	3E帧、4E帧	批量写入软元件（位或字）数据，支持位元件和字元件的批量修改。
0403	随机读操作	3E帧、4E帧	随机读取多个非连续地址的软元件数据（字单位）。
1402	随机写操作（测试）	3E帧、4E帧	随机写入多个非连续地址的软元件数据（字单位）。
0801	监视登录	3E帧、4E帧	登录需要监视的软元件地址，用于后续实时监控。
0802	监视执行	3E帧、4E帧	执行已登录的软元件监视，返回实时数据。
1613	缓冲存储器写入	3E帧、4E帧	向智能功能模块的缓冲存储器写入数据。
0613	缓冲存储器读取	3E帧、4E帧	从智能功能模块的缓冲存储器读取数据。
1001	远程RUN	3E帧、4E帧	远程启动PLC运行。
1002	远程STOP	3E帧、4E帧	远程停止PLC运行。
1003	远程PAUSE	3E帧、4E帧	远程暂停PLC运行。
1006	远程RESET	3E帧、4E帧	远程复位PLC状态。

常见子指令类型：

子指令码（十六进制）	含义	说明
0000	以字（Word）为单位	操作寄存器时按16位（2字节）处理。
0001	以位（Bit）为单位	操作位元件时按1位处理（如M、X、Y）。
0002	扩展模式	支持特殊操作（如字符串读写）。

常用寄存器区域代码

区域代码（十六进制）	软元件类型	功能描述	示例地址编码规则
A8	D寄存器	数据寄存器，用于存储可读写数值（如参数、计数器值）	D7000 → 0x1B58 → 小端编码为 58 1B 00
9C	X寄存器（输入继电器）	PLC物理输入点，用于读取外部传感器/开关状态（如X102）	X102 → 十进制102 → 小端编码为 02 01 00
9D	Y寄存器（输出继电器）	PLC物理输出点，用于控制执行机构（如Y20）	Y20 → 十进制20 → 小端编码为 14 00 00
90	M寄存器（内部继电器）	内部中间变量，用于逻辑控制（如M1234）	M1234 → 0x04D2 → 小端编码为 D2 04 00
92	L寄存器（锁存继电器）	断电保持型内部变量，用于保存需持久化的状态（如L100）	L100 → 十进制100 → 小端编码为 64 00 00
B0	C寄存器（计数器）	存储计数器当前值（如C200）	C200 → 十进制200 → 小端编码为 C8 00 00
B1	T寄存器（定时器）	存储定时器当前值（如T50）	T50 → 十进制50 → 小端编码为 32 00 00

三、举例

举例说明：指令为向软元件D7000写入值H000C
发送帧内容为：50 00 00 FF FF 03 00 0E 00 10 00 01 14 00 00 58 1B 00 A8 01 00 0C 00
响应帧内容为：D0 00 00 FF FF 03 00 02 00 00 00

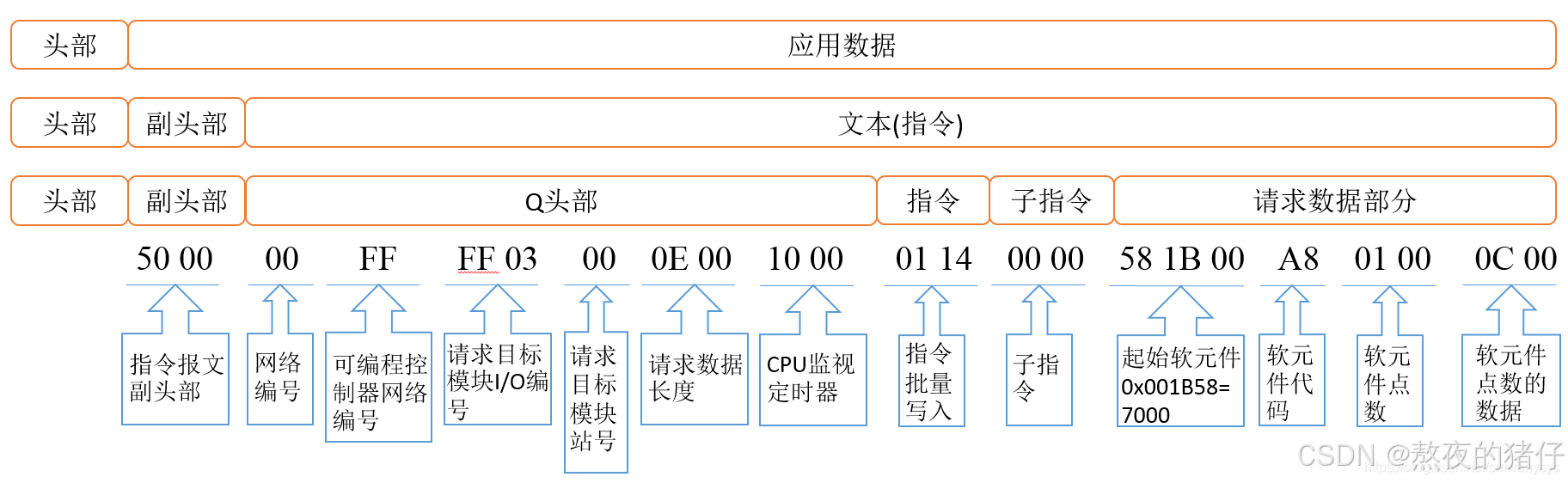

发送帧内容解析：

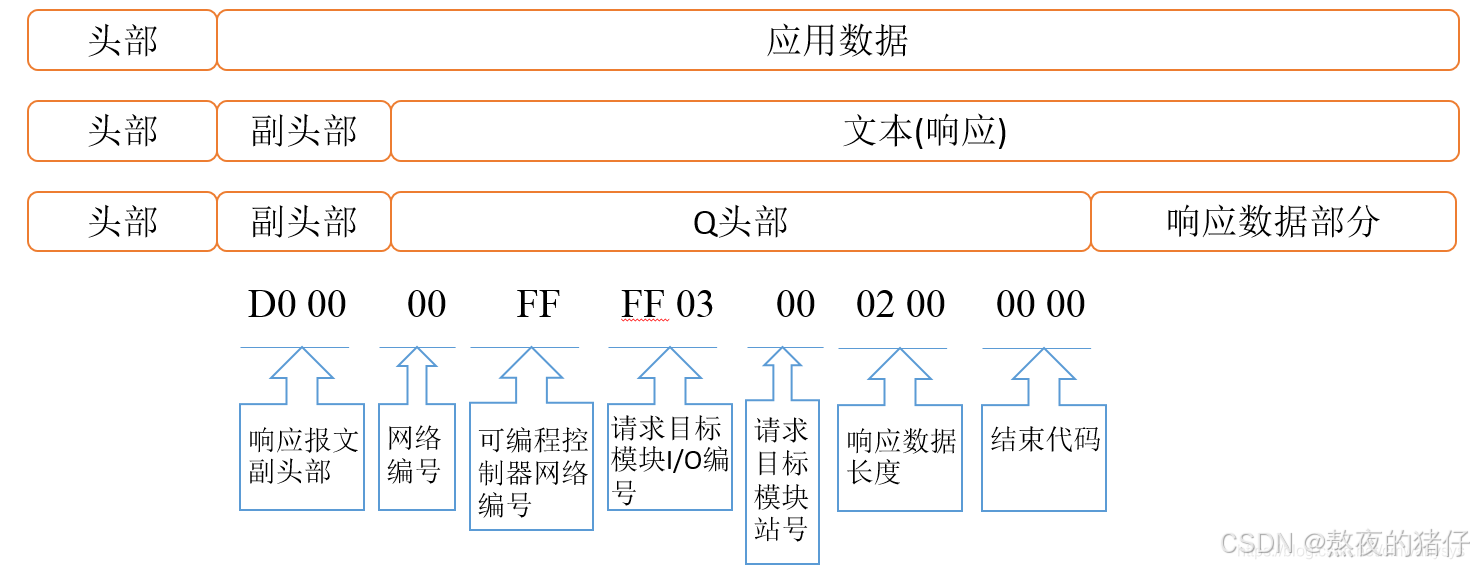

响应帧内容解析：
