华三盒式交换机堆叠配置

1 配置需求及实现的效果

     由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，需要另外增加一台设备Device B。现需要将两台设备配置IRF2堆叠，将网络转发能力提高一倍，并实现网络易管理、易维护。Device A和Device B分别使用自带的两个万兆口做堆叠口。也可以只用一个接口堆叠，根据实际情况而定。

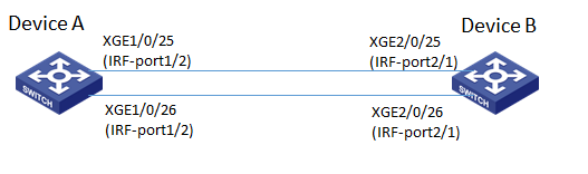

2 组网图



配置步骤

3 配置步骤

3.1 配置IRF2

3.1.1 配置设备编号

# Device A保留缺省编号为1，不需要进行配置。同时，在Device B上将设备的成员编号修改为2。

 system-view

[DeviceB] irf member 1 renumber 2

Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y

[DeviceB]

3.1.2 配置堆叠口

#将两台设备断电后，按组网图所示连接IRF链路，然后将两台设备上电。在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/0/25、 Ten-GigabitEthernet1/0/26绑定，并保存配置。

 system-view

[DeviceA] interface ten-gigabitethernet 1/0/25

[DeviceA-Ten-GigabitEthernet1/0/25] shutdown

[DeviceA-Ten-GigabitEthernet1/0/25] quit
[DeviceA] interface ten-gigabitethernet 1/0/26

[DeviceA-Ten-GigabitEthernet1/0/26] shutdown

[DeviceA-Ten-GigabitEthernet1/0/26] quit

[DeviceA] irf-port 1/2

[DeviceA-irf-port1/2] port group interface ten-gigabitethernet1/0/25

[DeviceA-irf-port1/2] port group interface ten-gigabitethernet1/0/26

[DeviceA-irf-port1/2] quit

[DeviceA] interface ten-gigabitethernet 1/0/25

[DeviceA-Ten-GigabitEthernet1/0/25] undo shutdown

[DeviceA-Ten-GigabitEthernet1/0/25] quit

[DeviceA] interface ten-gigabitethernet 1/0/26

[DeviceA-Ten-GigabitEthernet1/0/26] undo shutdown

[DeviceA-Ten-GigabitEthernet1/0/26] quit

[DeviceA] save force

# 在Device B上创建设备的IRF端口1，与物理端口Ten-GigabitEthernet2/0/25、Ten-GigabitEthernet2/0/26绑定，并保存配置。

 system-view

[DeviceB] interface ten-gigabitethernet 2/0/25

[DeviceB-Ten-GigabitEthernet2/0/25] shutdown

[DeviceB-Ten-GigabitEthernet2/0/25] quit

[DeviceB] interface ten-gigabitethernet 2/0/26

[DeviceB-Ten-GigabitEthernet2/0/26] shutdown

[DeviceB-Ten-GigabitEthernet2/0/26] quit

[DeviceB] irf-port 2/1

[DeviceB-irf-port2/1] port group interface ten-gigabitethernet2/0/25

[DeviceB-irf-port2/1] port group interface ten-gigabitethernet2/0/26

[DeviceB-irf-port2/1] quit

[DeviceB] interface ten-gigabitethernet 2/0/25

[DeviceB-Ten-GigabitEthernet2/0/25] undo shutdown

[DeviceB-Ten-GigabitEthernet2/0/25] quit

[DeviceB] interface ten-gigabitethernet 2/0/26

[DeviceB-Ten-GigabitEthernet2/0/26] undo shutdown

[DeviceB-Ten-GigabitEthernet2/0/26] quit

[DeviceB] save force

# 激活DeviceA的IRF端口配置。

[DeviceA] irf-port-configuration active

# 激活DeviceB的IRF端口配置。

[DeviceB] irf-port-configuration active

#两台设备间将会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA

3.2 BFD分裂检测（选配）

IRF设备一旦分裂，会变成两台配置完全相同的设备，导致业务转发有问题。为了避免此类问题出现，可以配置分裂检测。设备一旦检测到IRF2分裂，则自动关闭备设备的所有非保留端口。在此介绍BFD MAD分裂检测配置方法。使用网线Device A上的端口GigabitEthernet1/0/1和Device B上的端口GigabitEthernet2/0/1连接起来。

# 创建VLAN 3，并将Device A上的端口GigabitEthernet1/0/1和Device B上的端口GigabitEthernet2/0/1加入VLAN中。

 system-view

[DeviceA] vlan 3

[DeviceA-vlan3] port gigabitethernet 1/0/1 gigabitethernet 2/0/1

[DeviceA-vlan3] quit

# 创建VLAN接口3，并配置MAD IP地址。

[DeviceA] interface vlan-interface 3

[DeviceA-Vlan-interface3] mad bfd enable

[DeviceA-Vlan-interface3] mad ip address 192.168.2.1 24 member 1

[DeviceA-Vlan-interface3] mad ip address 192.168.2.2 24 member 2

[DeviceA-Vlan-interface3] quit

# 按组网图所示连接BFD MAD链路。

# 因为BFD MAD和生成树功能互斥，所以在GigabitEthernet1/0/1和GigabitEthernet2/0/1上关闭生成树协议。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-Gigabitethernet1/0/1] undo stp enable

[DeviceA-Gigabitethernet1/0/1] quit

[DeviceA] interface gigabitethernet 2/0/1

[DeviceA-Gigabitethernet2/0/1] undo stp enable
