EtherNet/IP---3报文解析

目录

1、下面是EtherNet/IP首部中封装的CIP帧字段：

2、示例

---

1、下面是EtherNet/IP首部中封装的CIP帧字段：

• Command

两字节整数，对应一个CIP命令。CPI标准要求，设备必须能接收无法识别的命令字段，并处理这种异常。

• Length

两字节整数，代表数据包中数据部分的长度。对于没有数据部分的请求报文，该字段为0。

• Session Handle

会话句柄（session handle）由目标设备生成，并返回给会话的发起者。该句柄将用于后续与目标设备的通信。

• Status

Status字段存储了目标设备执行命令返回的状态码。状态码“0”代表命令执行成功。所有的请求报文中，状态码被置为“0”。其它的状态码还包括：

- 0x0001无效或不受支持的命令

- 0x0002目标设备资源不足，无法处理命令

- 0x0003数据格式不正确或数据不正确

- 0x0065接收到无效的数据长度

• Sender Context

命令的发送者生成这六字节值，接收方将原封不动的返回该值。

• Options

该值必须始终为0，如果不为零，数据包将被丢弃。

• Command-specific data

该字段根据接收/发送的命令进行修改。

如果请求发送方是工程师站，大多数会话中执行的第一条命令是“List Identity”命令。如下所示的数据包，命令字段是0x63，代表“List Identity”命令，上下文是“0x00006a0ebe64”。这个命令与Modbus功能码43非常相似，可以查询设备信息，如供应商、产品、序列号、产品代码、设备类型和版本号等。

2、示例

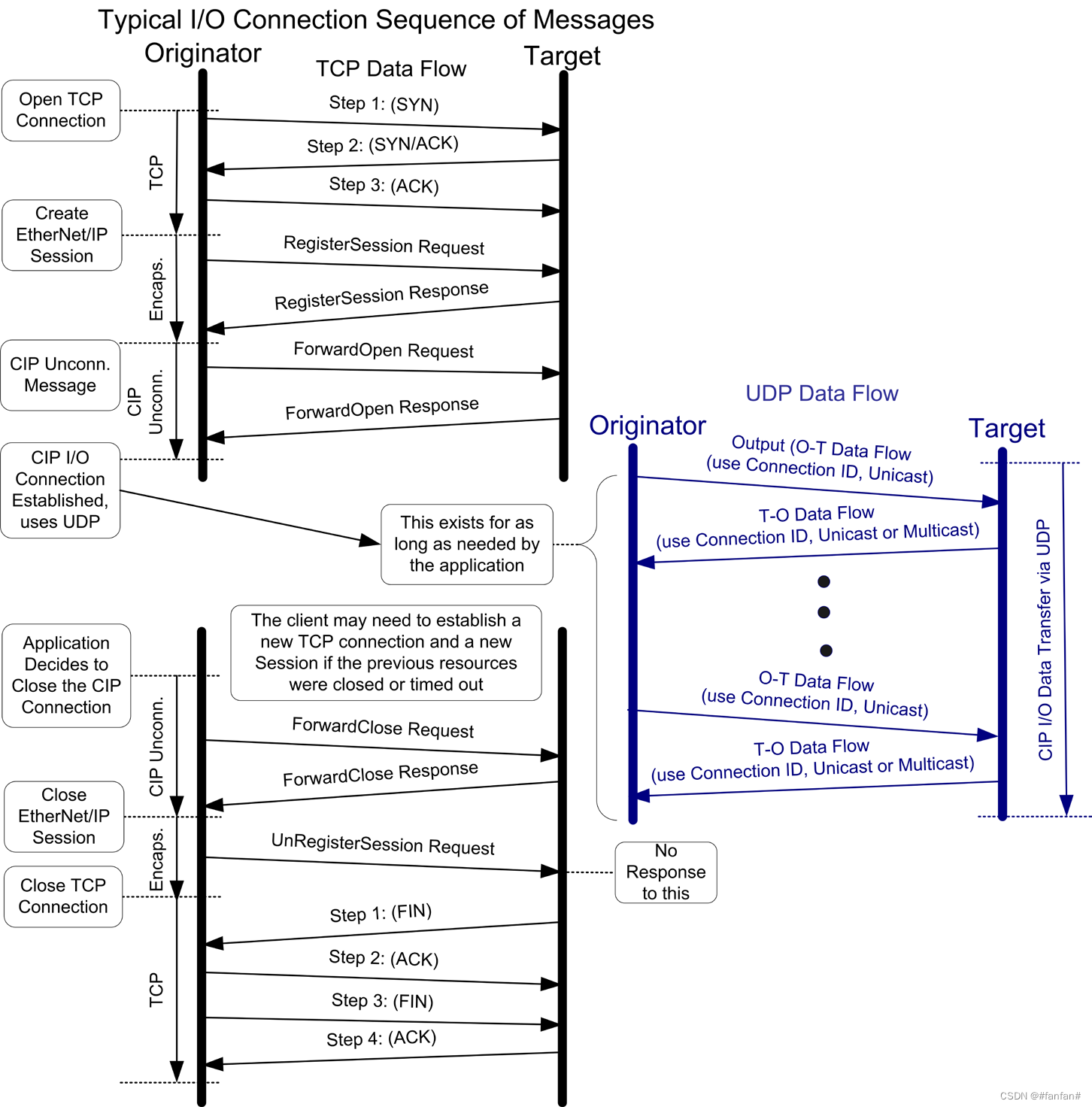

EtherNet/IP通常通过TCP/UDP端口44818运行。此外，EtherNet/IP还有另一个端口 TCP/UDP端口2222。使用这个端口的原因是 EtherNet/IP实现了隐式和显示两种消息传递方式。显式消息被称为客户端/服务器消息，而隐式消息通常被称为I/O消息。

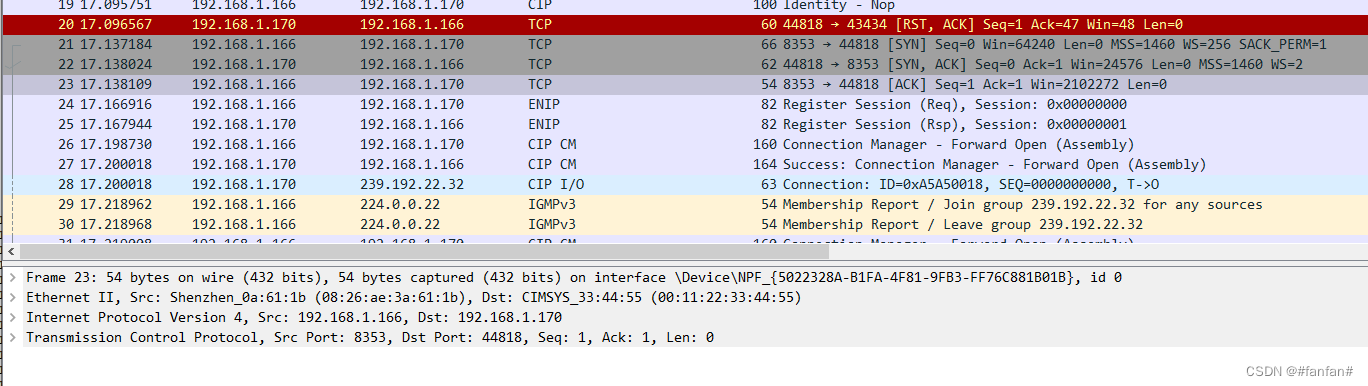

TCP建立连接：

报文为四层

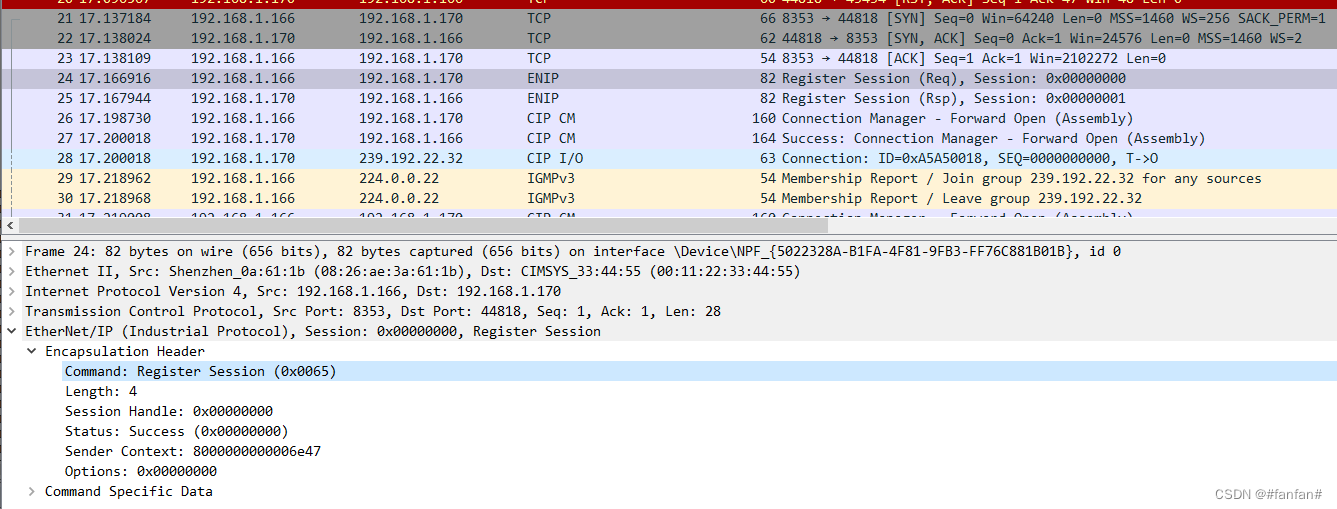

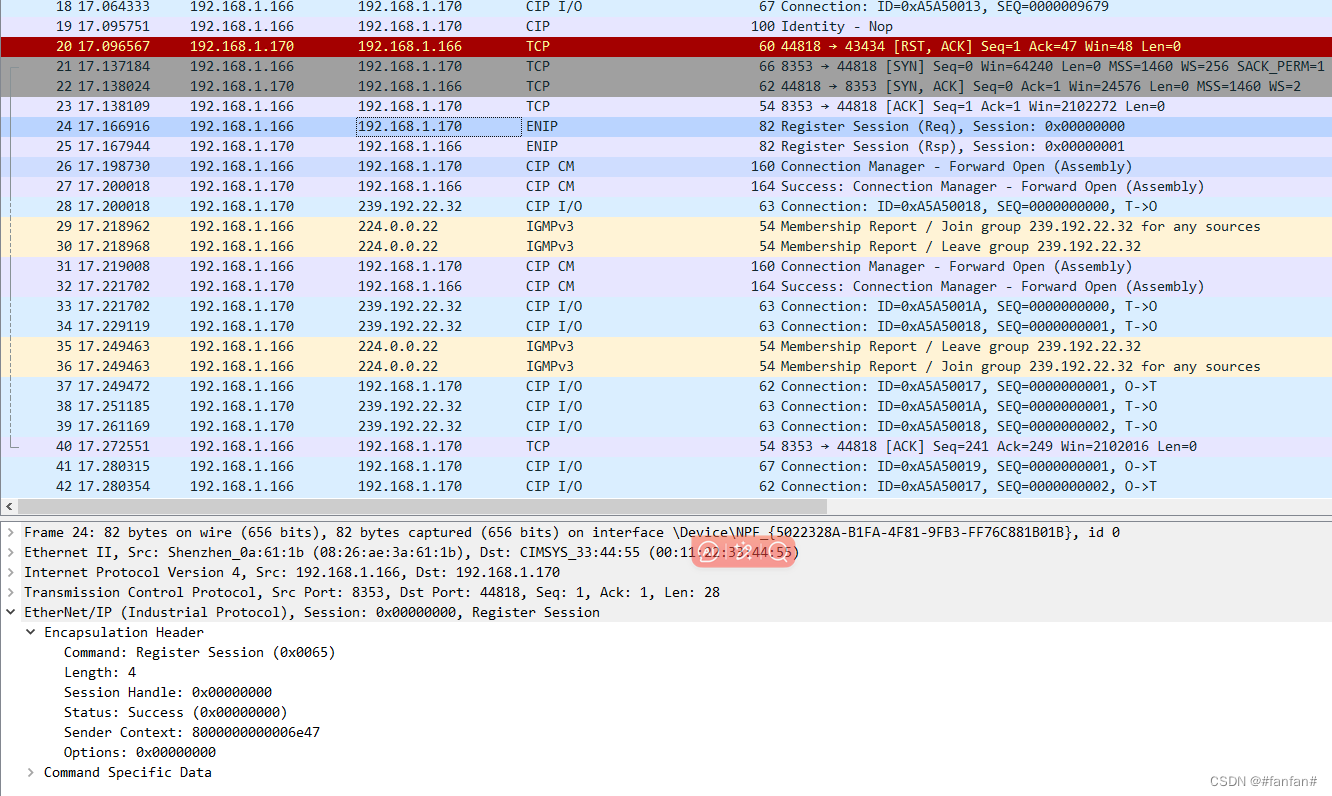

建立EIP会话：

多了一层封装层，注册EIP

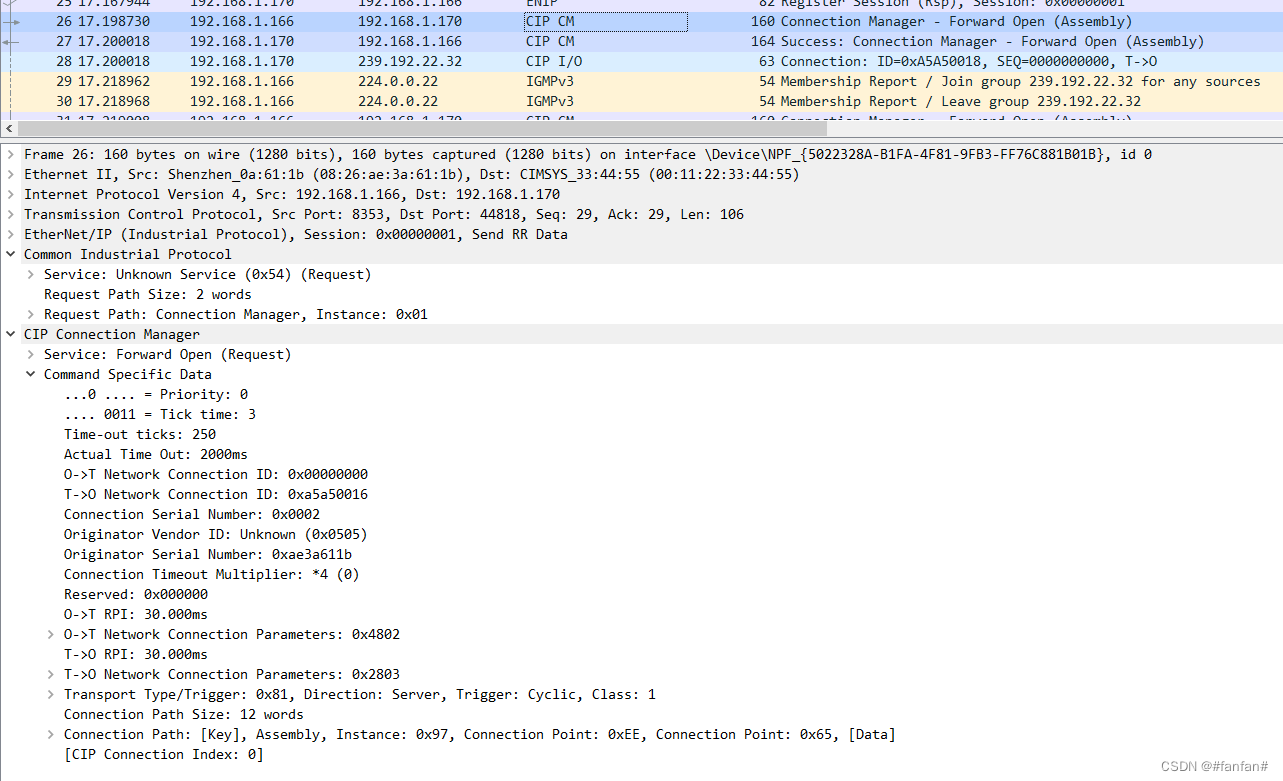

CIP未连接信息的收发：

多了一层CIP协议层和CIP连接管理层 ，send RR data即Request/Response类型数据

使用连接管理器对象的ForwardOpen Request服务建立连接。ForwardOpen Request包含所有连接参数，包括传输类、生产触发器、定时信息、电子密钥和连接ID。当发出ForwardClose Request服务请求或任一连接端点超时时，将进行连接清理。

上面使用的都是TCP协议的44818端口

下面使用UDP协议的2222端口进行IO数据的收发

CIP IO数据的收发：

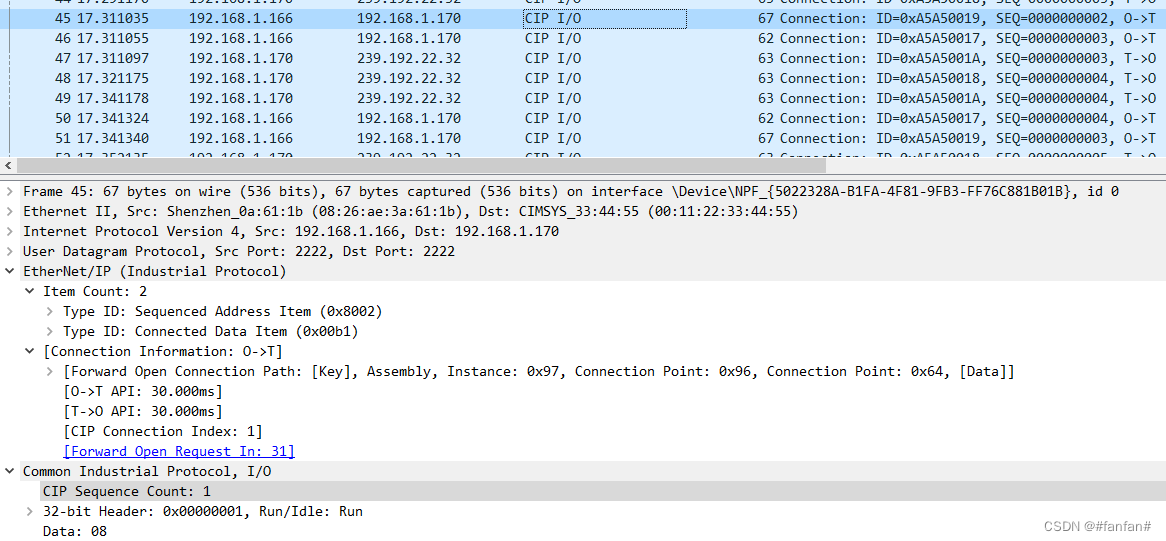

O->T:实例号为0x97=151，0x96=150，0x64=100（LED）

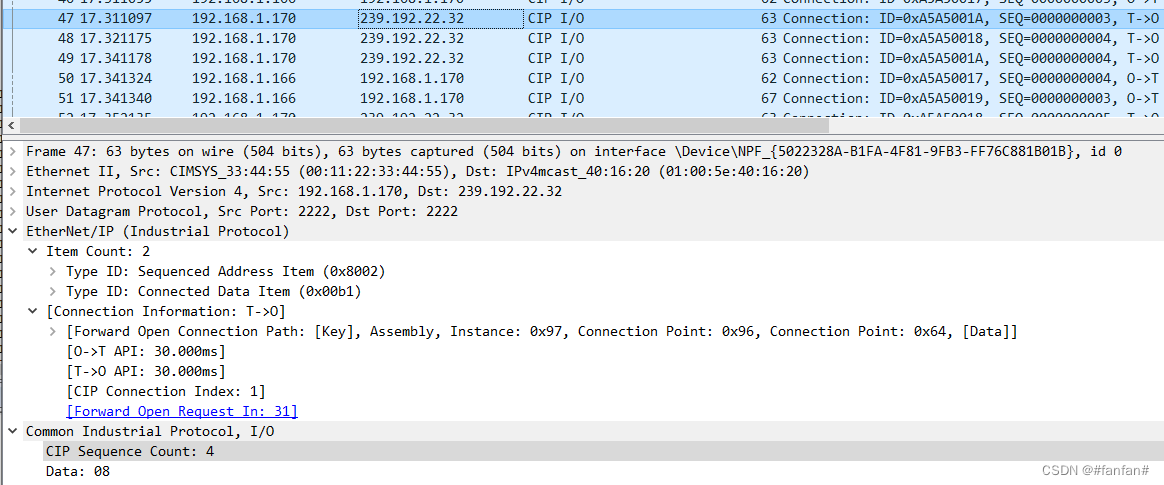

T->O:LED

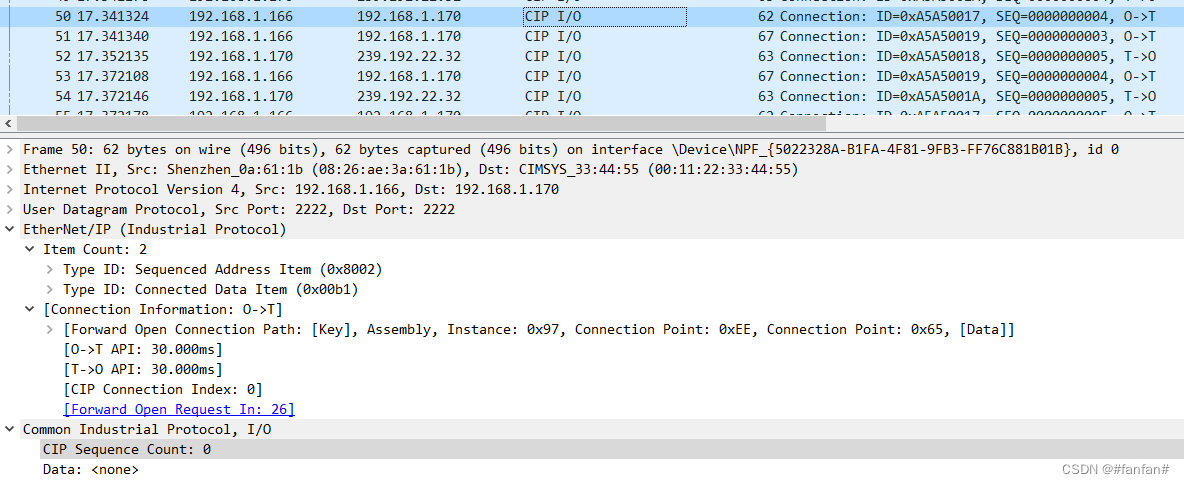

O->T:实例号为0x97=151，0xee=238，0x65=101（SW）
