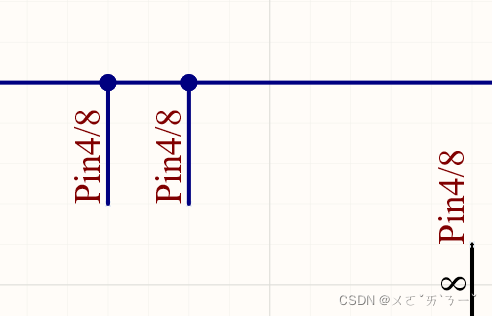

altium designer报Nets Wire has multiple names错误，我当时是这么画报错的
在这里插入图片描述

像这样的可以直接接一起的，这样画出来就会报错，NET wire是 一个节点（需要一定模电知识），由节点的定义知，俩节点不可能短接，
或者该net直接和地短接之类的都会造成Nets Wire has multiple names错误
