buck拓扑原理及仿真

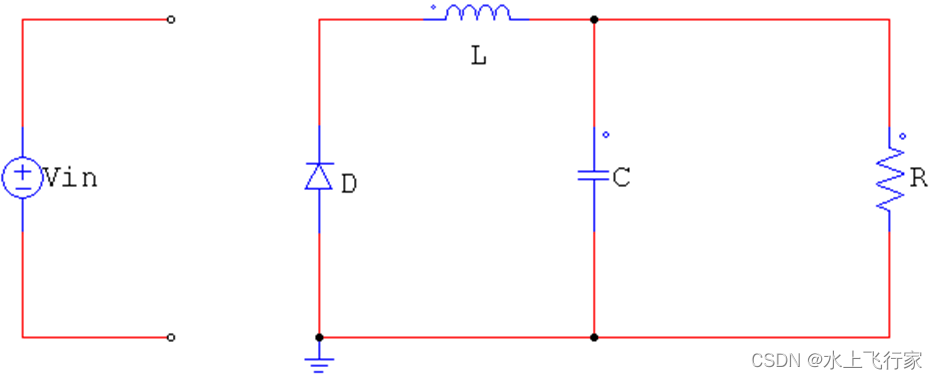

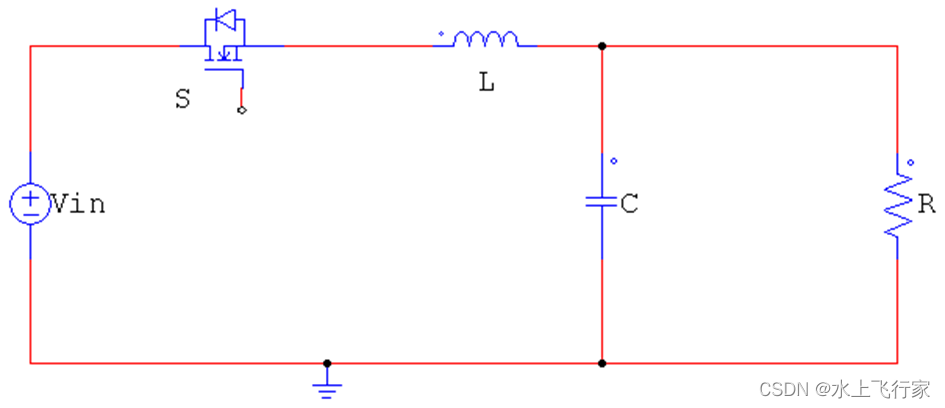

buck基本拓扑结构：

开关管ON，电源向负载电阻提供电能，电感电流线性增大，变化率：



 变化量：

开关管OFF，电感、电容中能量继续向负载电阻提供电能，电感电流线性减小，变化率：

变化量：

平衡状态时：

由电感伏秒平衡得：

 推导得：

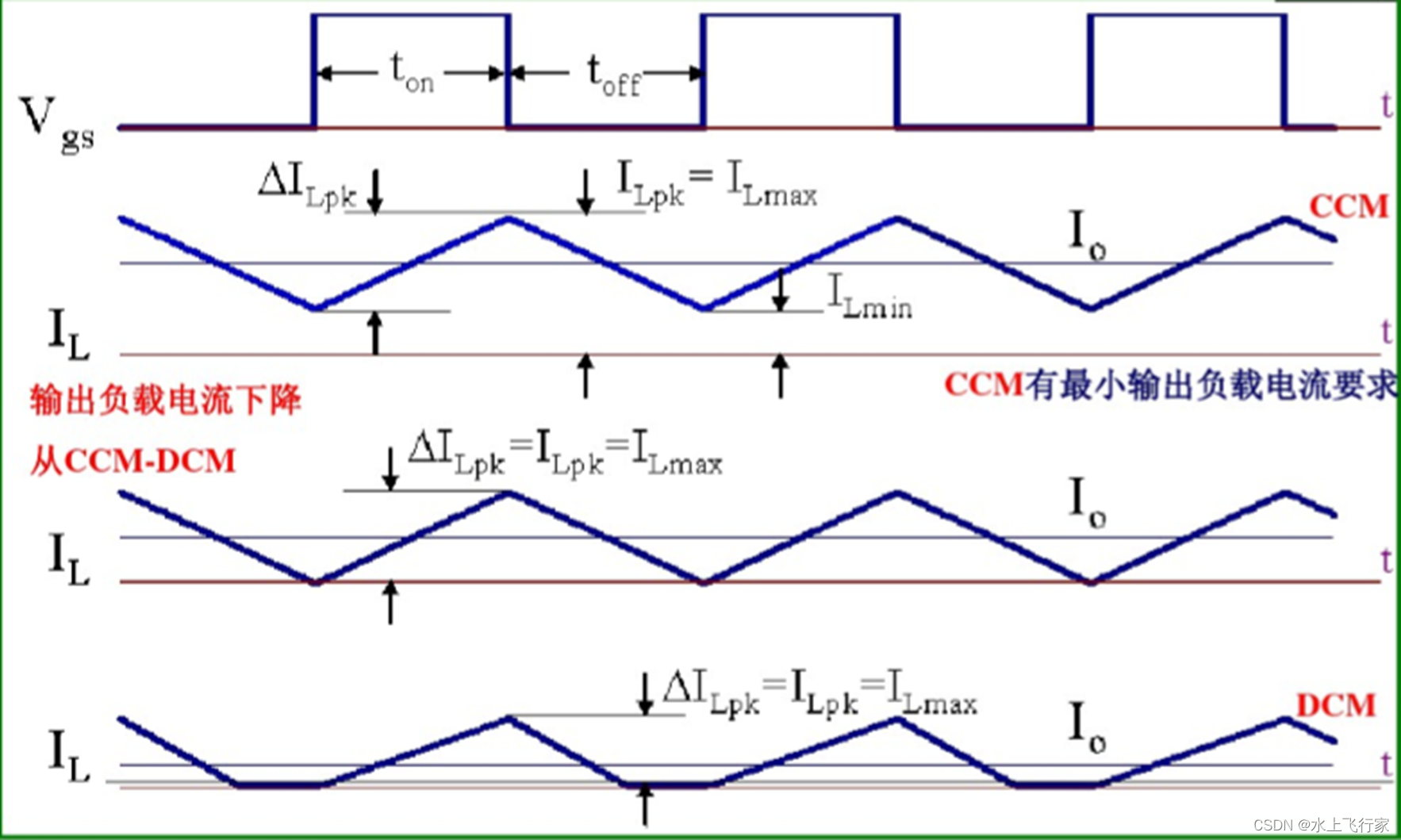

理论电感电流在CCM，DCM下波形：

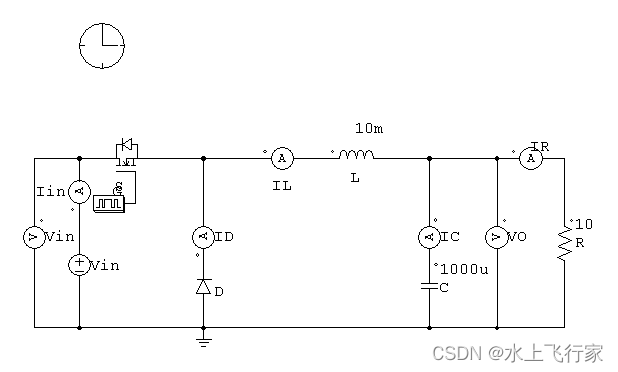

 开始实验分析：

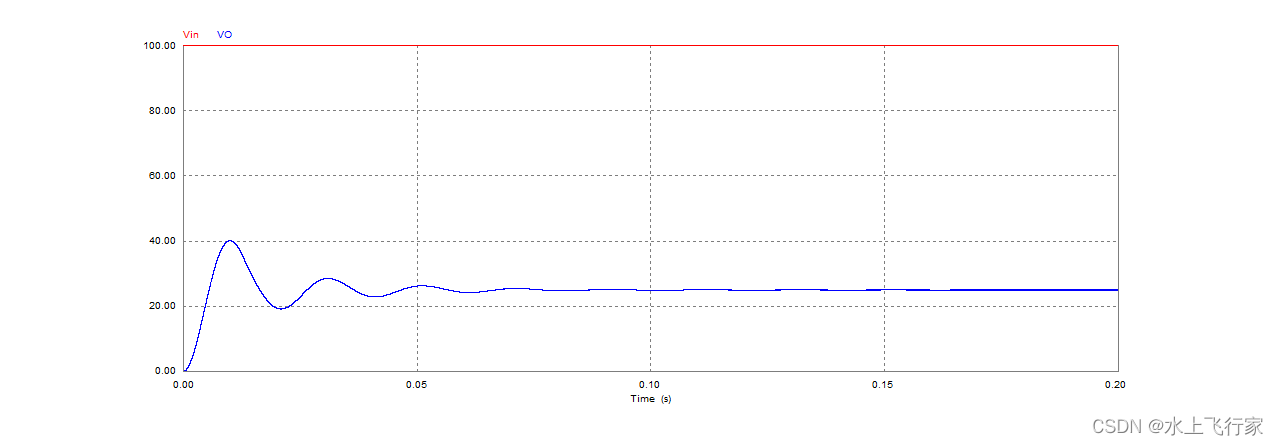

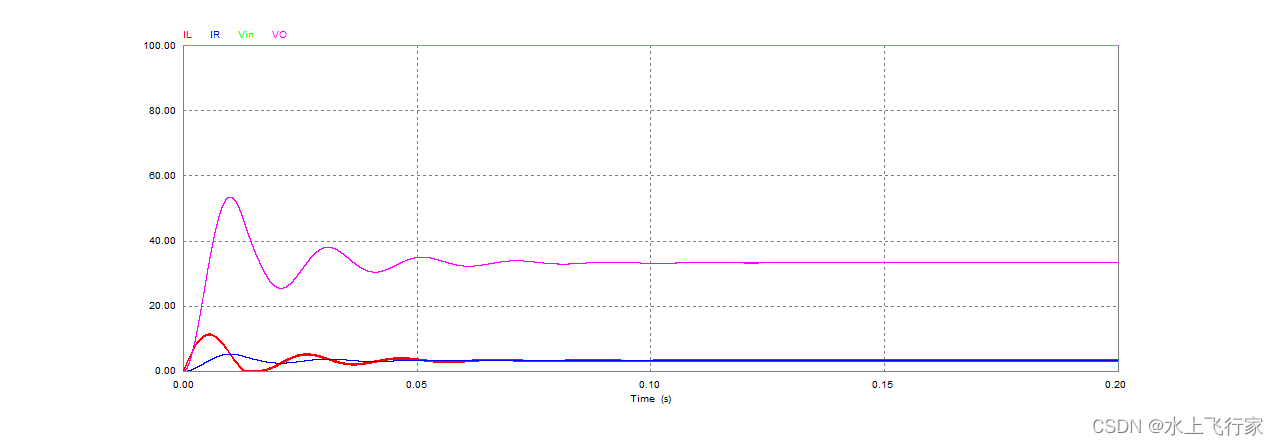

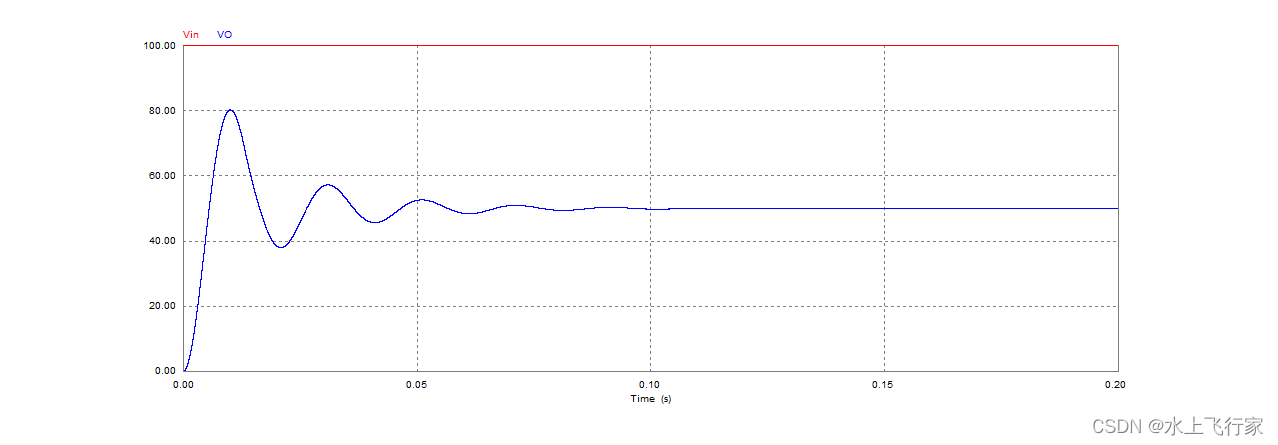

        一开始时，电容还没有充电，电荷量少，充电比耗电多，当电容充能到一定阶段时，充电和耗电达到动态平衡，此时输出电压稳定，即输出电压等于输入电压乘以占空比。如图为输入电压为100v，占空比分别为50%，25%，33%时的仿真。

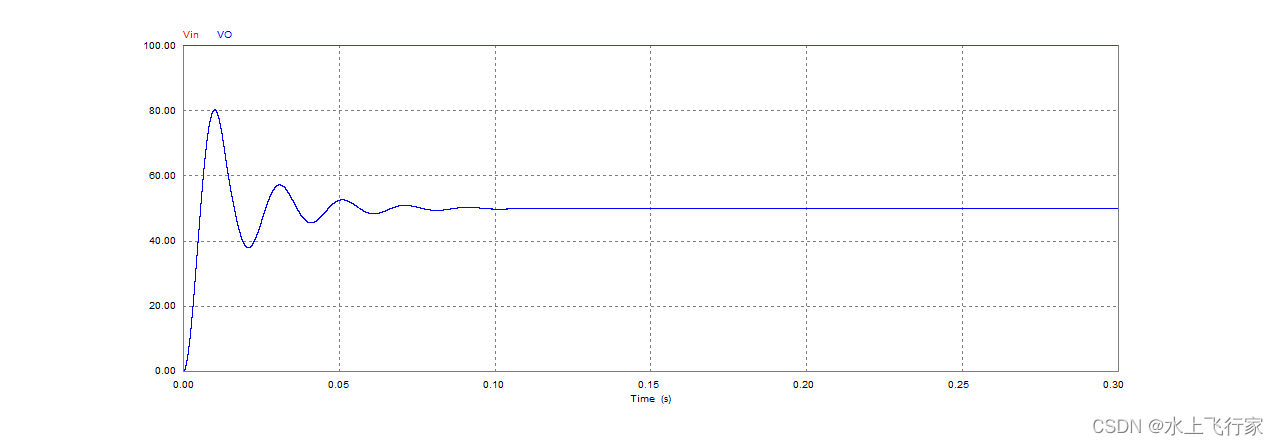

当占空比为%50时，vin为100v，vout为50v,由此得出Vo=vin*Don

     电感的大小和其电流波动幅度有关系，当电感越大时对电流的阻碍也越大，即此时电流瞬时变化量也越小。

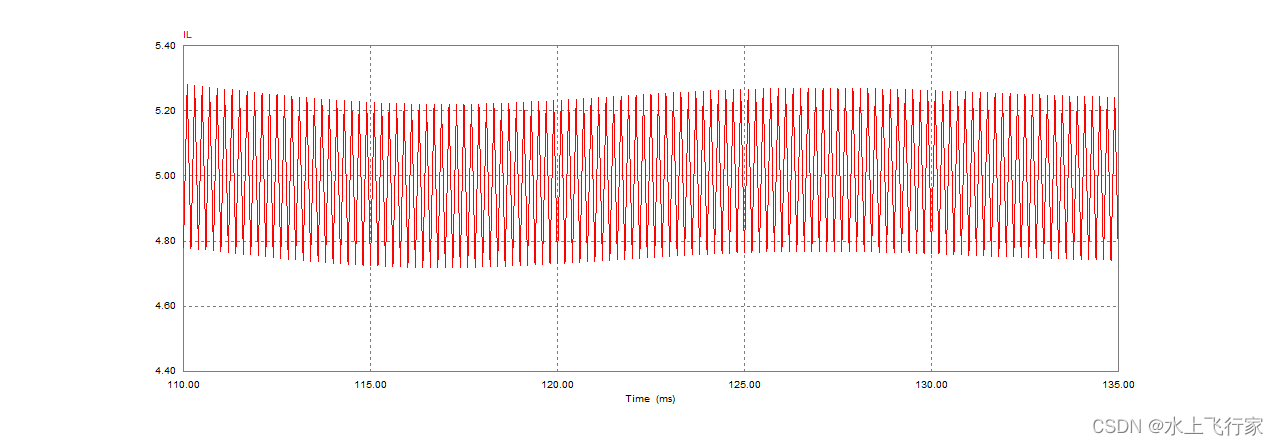

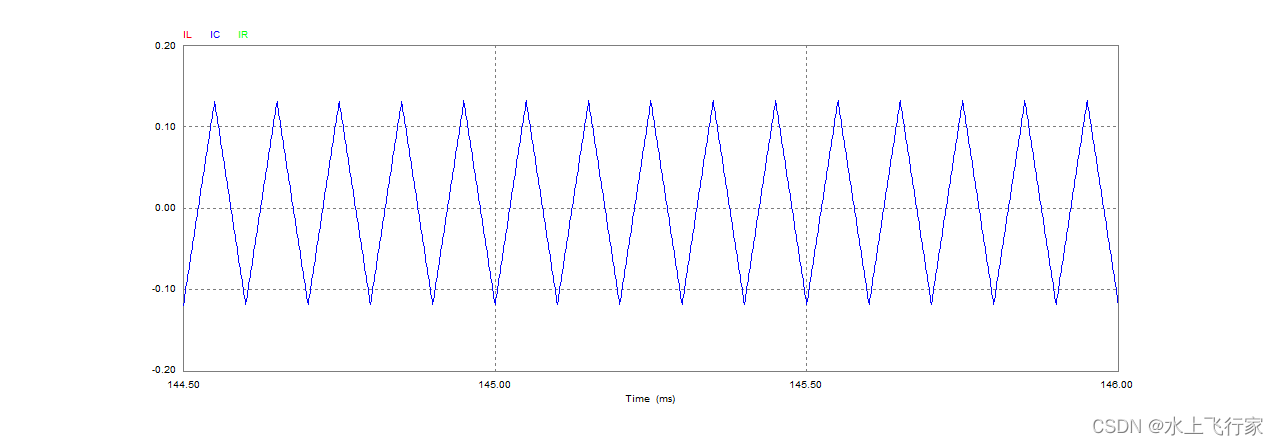

当电感为10毫亨时iL变化如下在4.8-5.2左右跳动

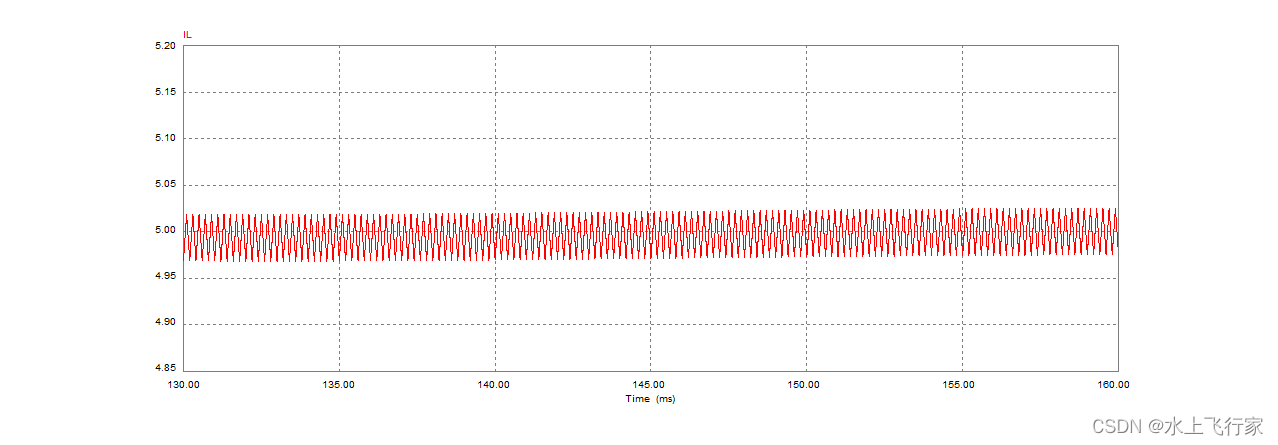

    当电感变为100毫亨时，iL变化如下在4.97-5.02间跳动明显幅度减小

       电感电流的变化还和开关频率有关，开关频率影响导通时间，即影响瞬时电感电流大小。电感为10毫亨，开关频率为5k，电感电流的大概在4.8-5.2之间

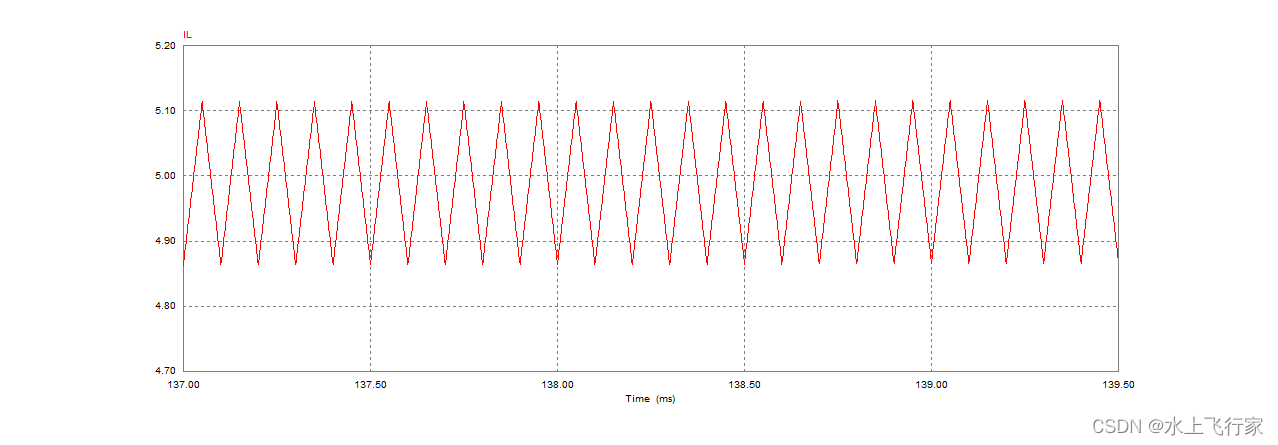

当开关频率变为10k时iL在4.9-5.1之间变化，明显幅度减小了一倍。

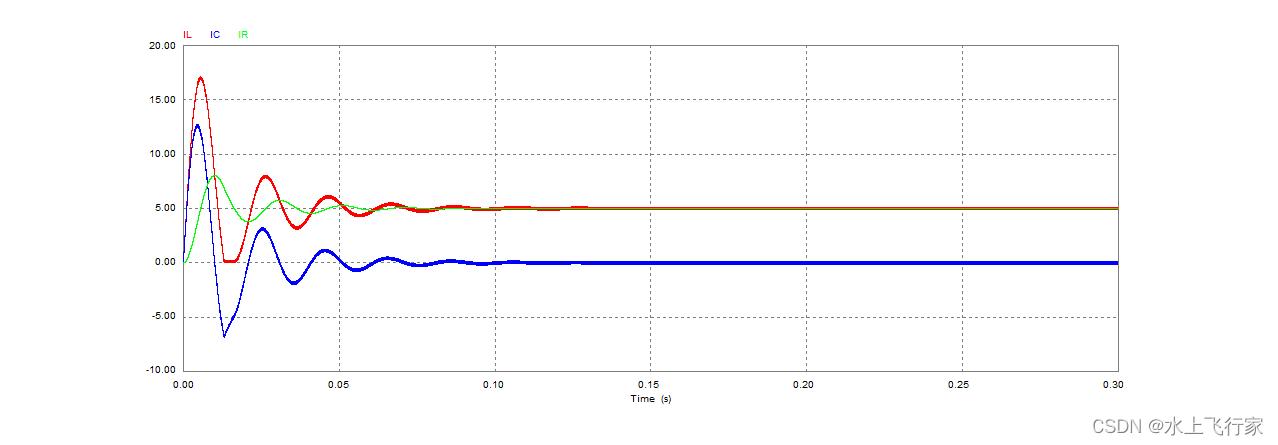

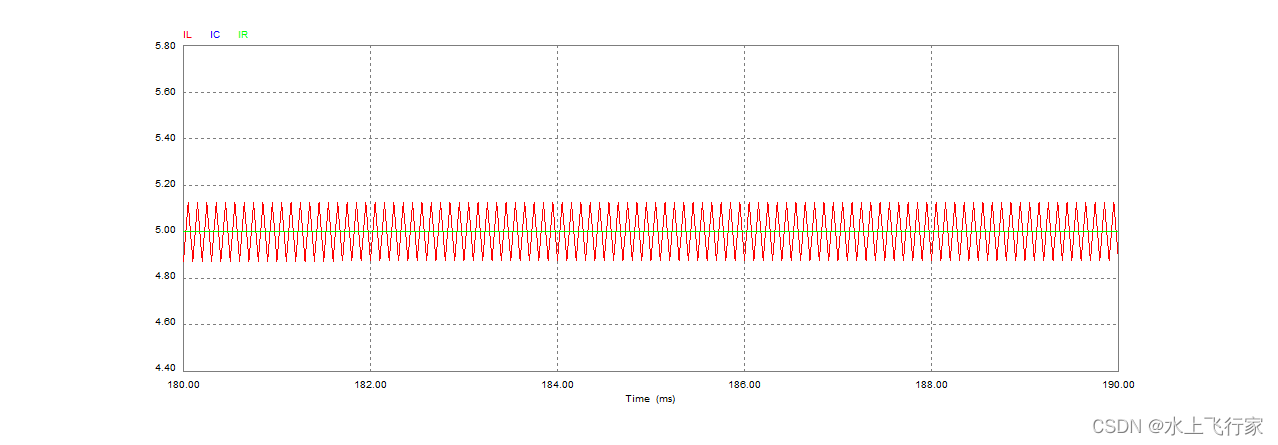

     由图分析得到iL虽然波动但其平均值和iR是一样的，iL的交流分量被电容给滤走了，在ic上体现

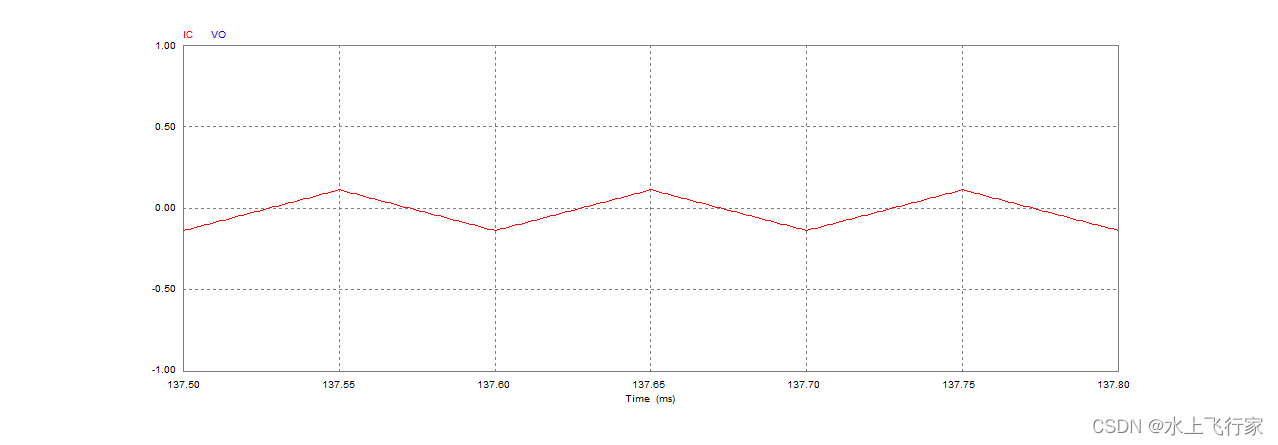

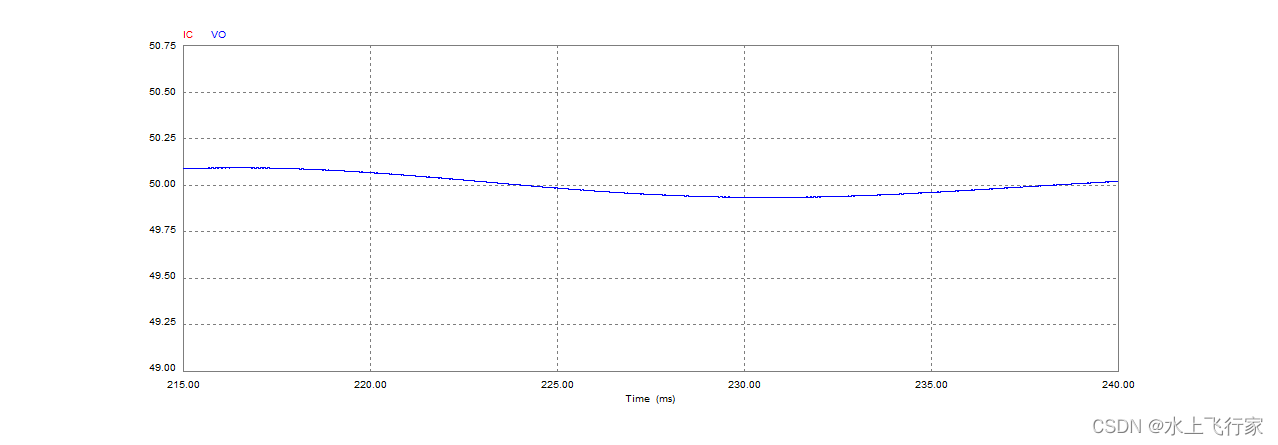

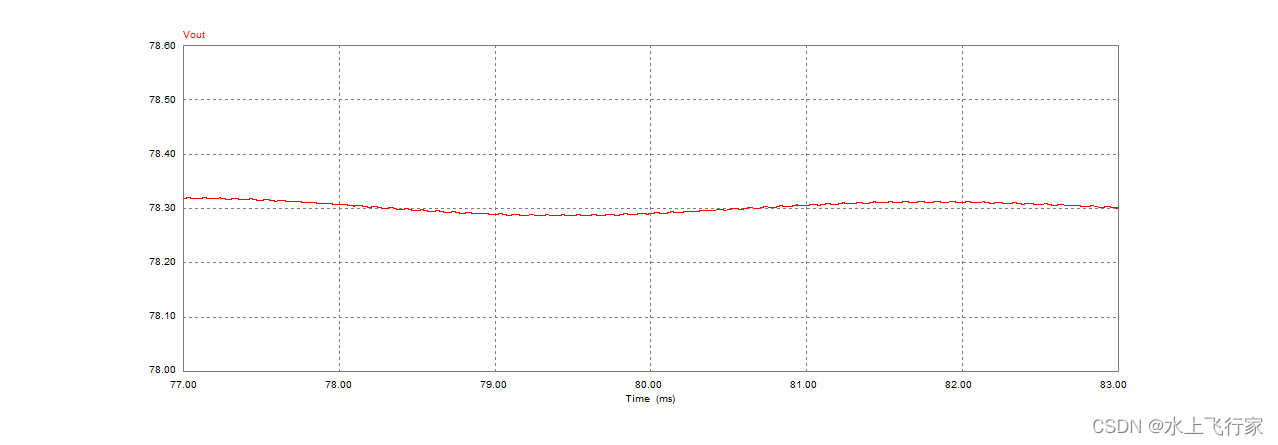

     电容越大，存储电荷能力越强，变化越小。当电容为1000u时，经过电容的交流电流如图所示，产生的变化的电容电压导致输出电压也有浮动。

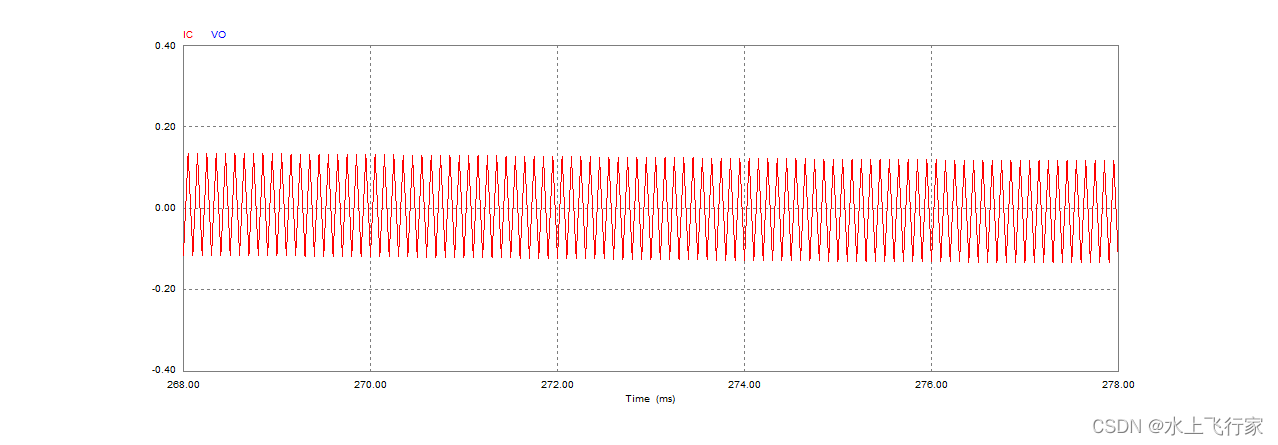

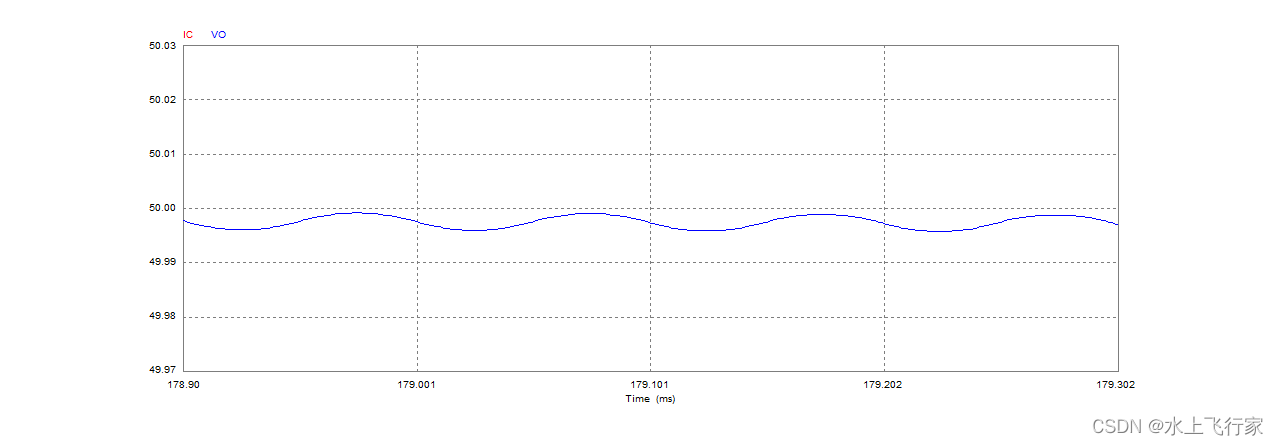

       当电容变大变成2000u时，可以明显看到ic明显幅度减小，并且输出电压也同样波动减小。

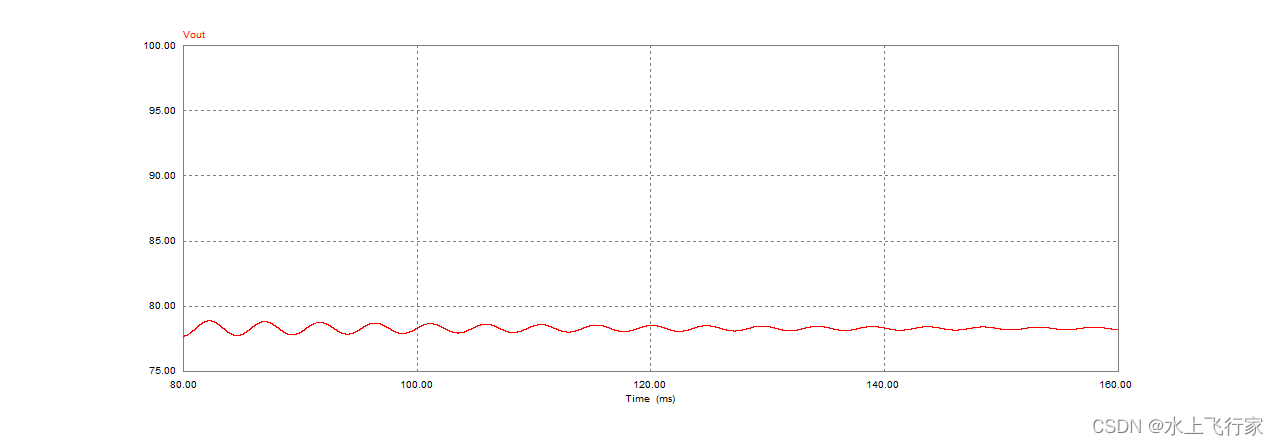

   如果是开环仿真，如果电压跳变为原来两倍，占空比不变为50%，输出电压也将变为原来两倍，对负载有极大影响，可能把电路烧坏，此时将电路设计为闭环控制，将采样电压与我想放大的电压作比较，即和基准电压作比较，就算当电压突变时，一开始能量输出变大Verro为负数，占空比减小，当平衡时，电压稳定，这样就可以保证输出电压就算有扰动时也基本无变化，可以稳定。

   输出电压不变，此时如果电阻突然减小，则电阻电流增大电感电流是不变的，那么电容要释放能量，电容两端电压有下降，也会使输出电压波动小。如果相反，此时电阻减小，电阻电流减小，多余的电流给了电容，此时会导致电容电压会有上升的偏移，此时输出电压也会有大波动。如图为电阻分别为5R,20R时输出电压的变化。

总结：

（1）：控制开关的开断可以控制能量的输出，开关打开时，电感电流不可以突变，在某周期内Vin-V0是固定值，变化率不变，输出电压上升，同理关断时电容耗电，当两者达到动态平衡时，可以看作输出电压恒定，即Vout=Vin*Don。

（2）：电感电流有有交流有直流，但是他的平均值和iR一样，交流分量被电容给滤走了，但是通过电感电流变化量公式可以知道。当电感系数越大纹波越小，开关频率越大纹波越小。

（3）：电容越大，所能储存的电荷也就越多，相同电荷流入，在相同时间下，其电压变化就慢，当电容增大时，其存储能力变强，电容电流的波动就减小，输出电压的波动也跟着减小。
