本文介绍了PCB设计中的布线策略，包括先近后远、信号线优先、避免直角和锐角、背面和底层布线、电源线填充以及GND铺铜等技巧。还提到使用Shift+M检查和修改布局的步骤。

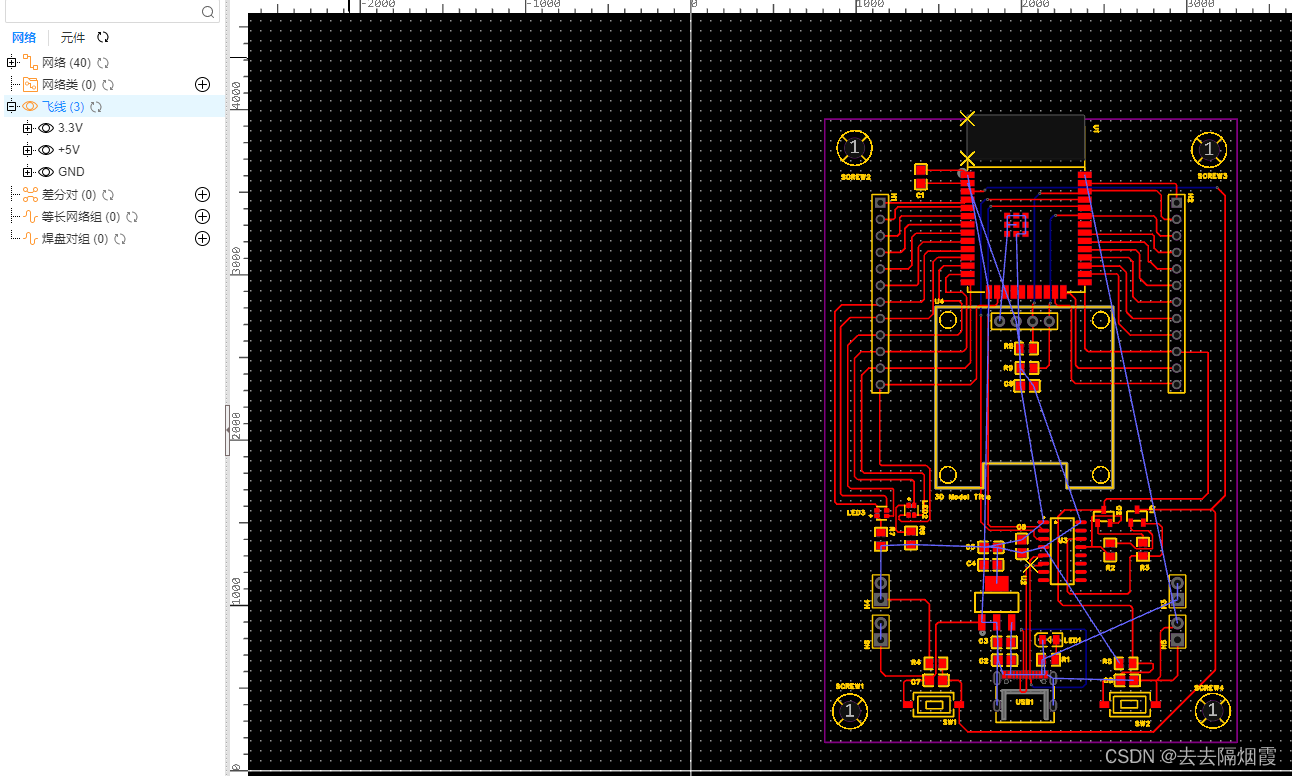

布局之后就是开始PCB布线（走线遵循先近后远、先易后难）
电源线比信号线要宽，所以先走信号线再走电源线

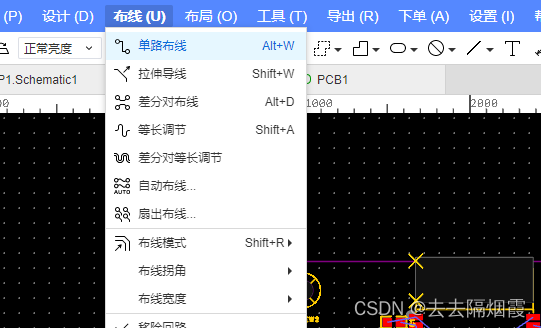

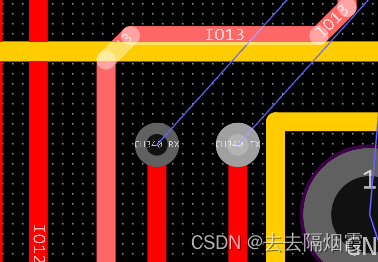

走线的时候尽量不i要直角走线和锐角走线，拐角处走线尽可能小一点（对导线走完进行一个拉伸）
一边走线一边调整布局

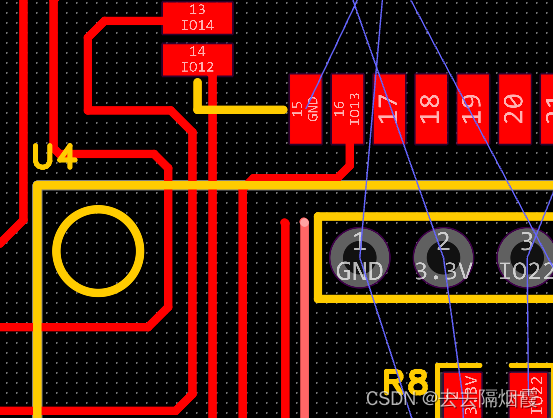

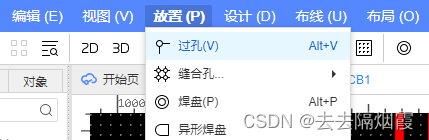

当正面无法布线时，可以选择背面布线

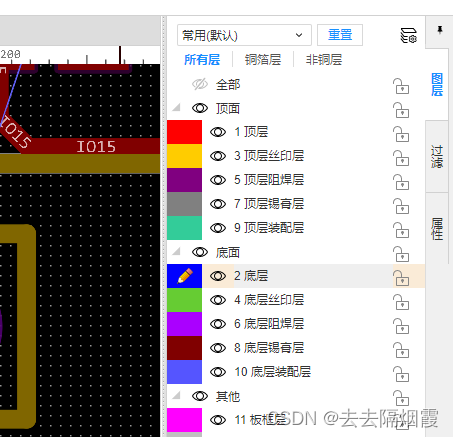

然后选择底层布线

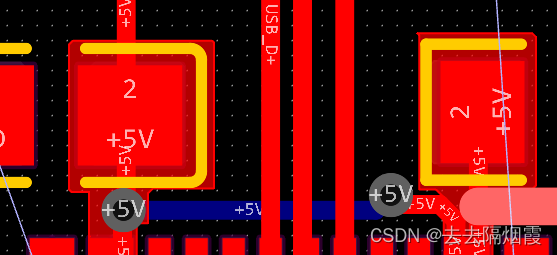

从下图看出只有电源线
电源线可以进行填充

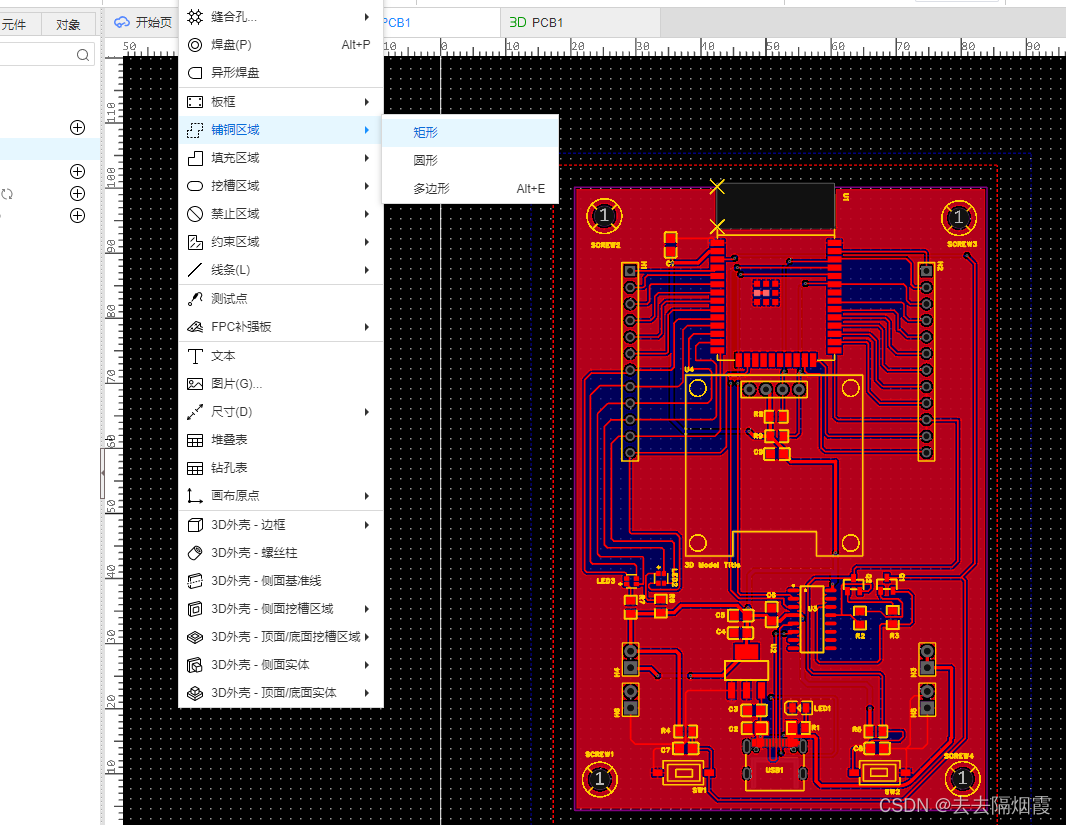

当最后只有GND时候我们可以对整个板子进行铺铜（顶层和底层）
检查
shift+M可以对铺铜进行隐藏

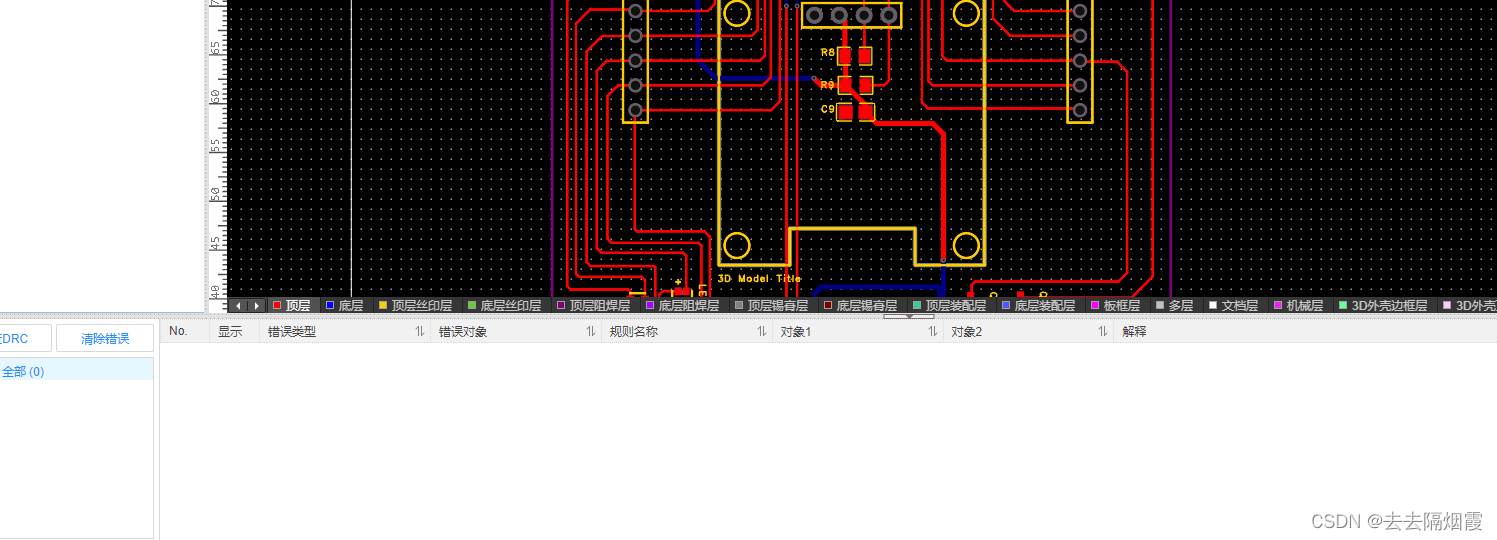

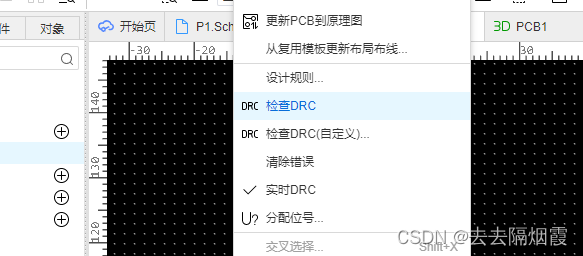

进行检查
如果有错误就进行修改
可以对丝印层添加文本
