嘉立创EDA学习：原理图设计(上)

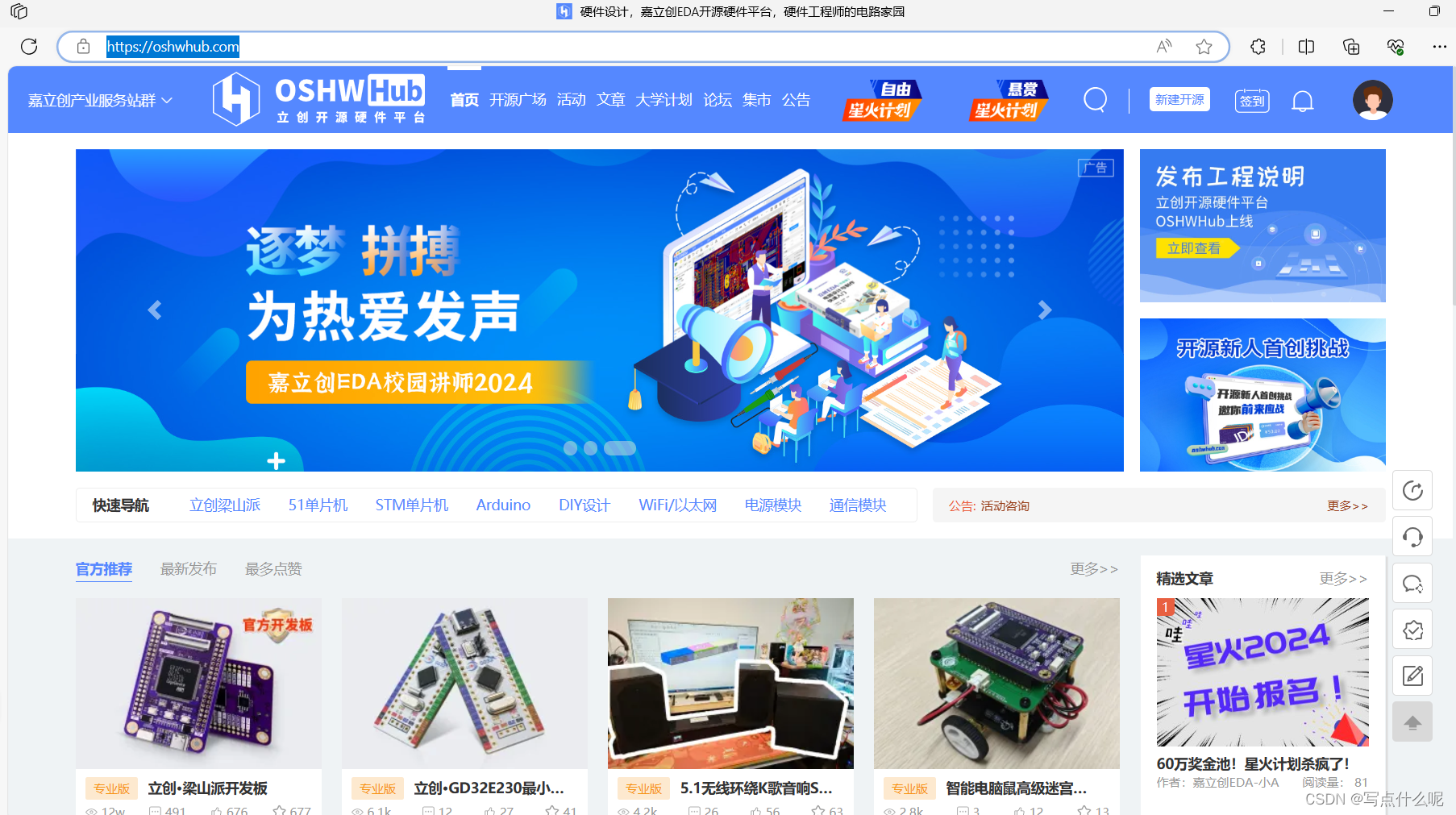

 开源案例来自：硬件设计，嘉立创EDA开源硬件平台，硬件工程师的电路家园 (oshwhub.com)

打开界面如下

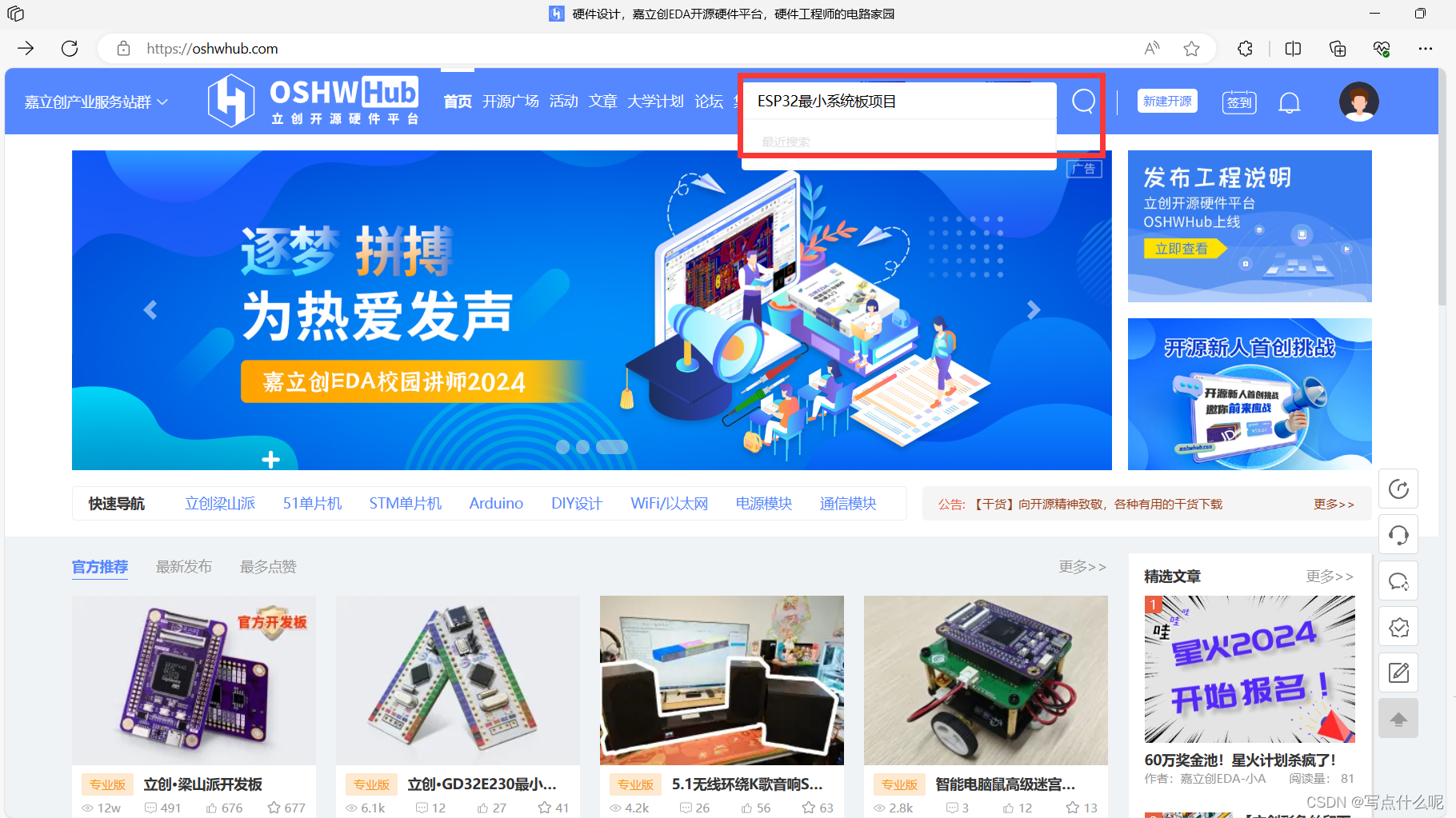

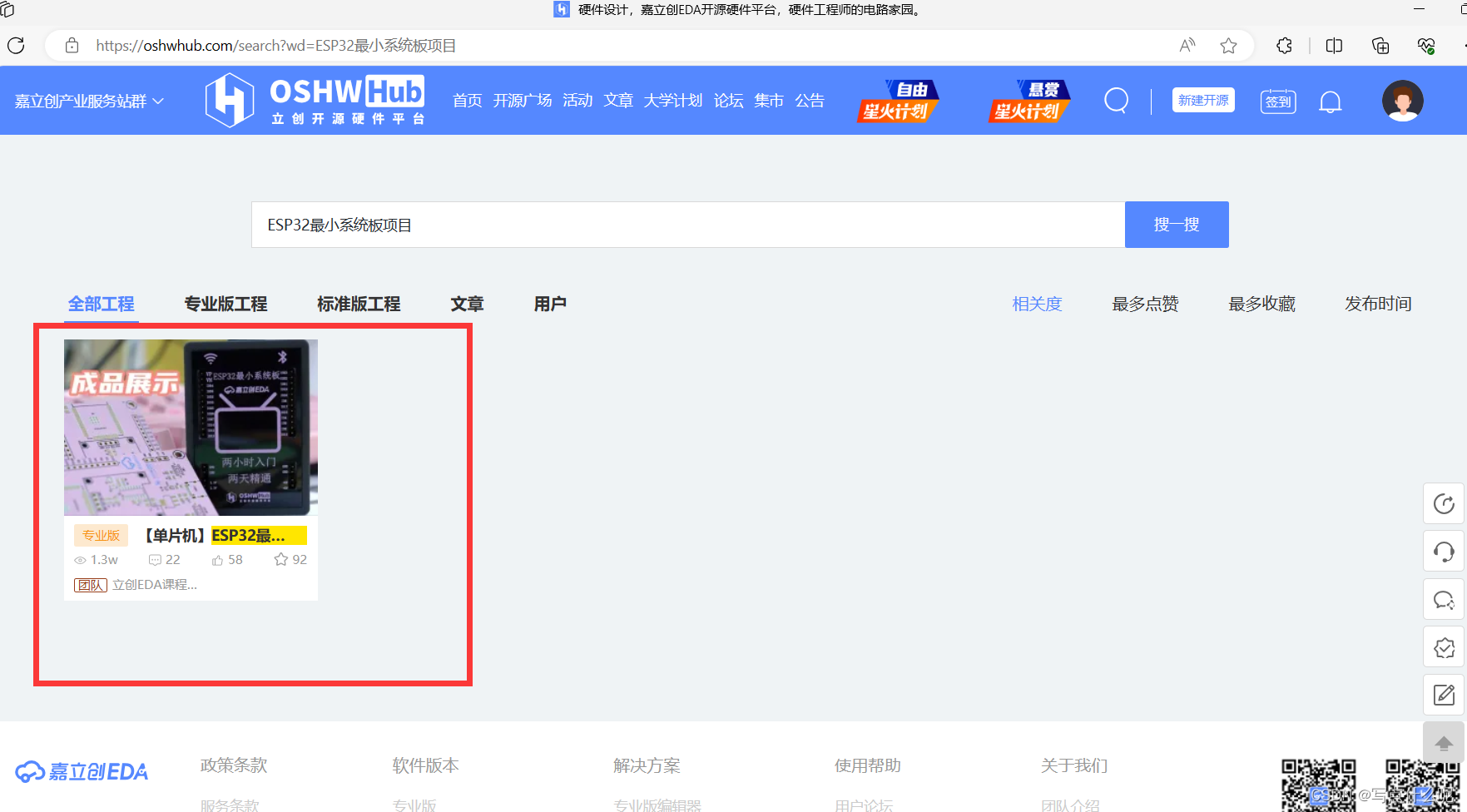

搜索”ESP32最小系统板项目“

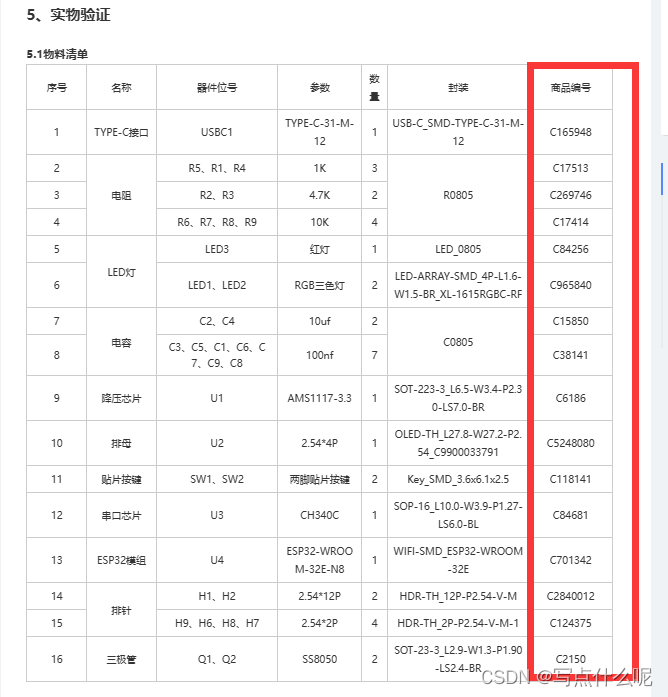

 可以在里面找到对应元器件的编号

笔者使用的是嘉立创EDA专业版，在线模式

一 放置主控板

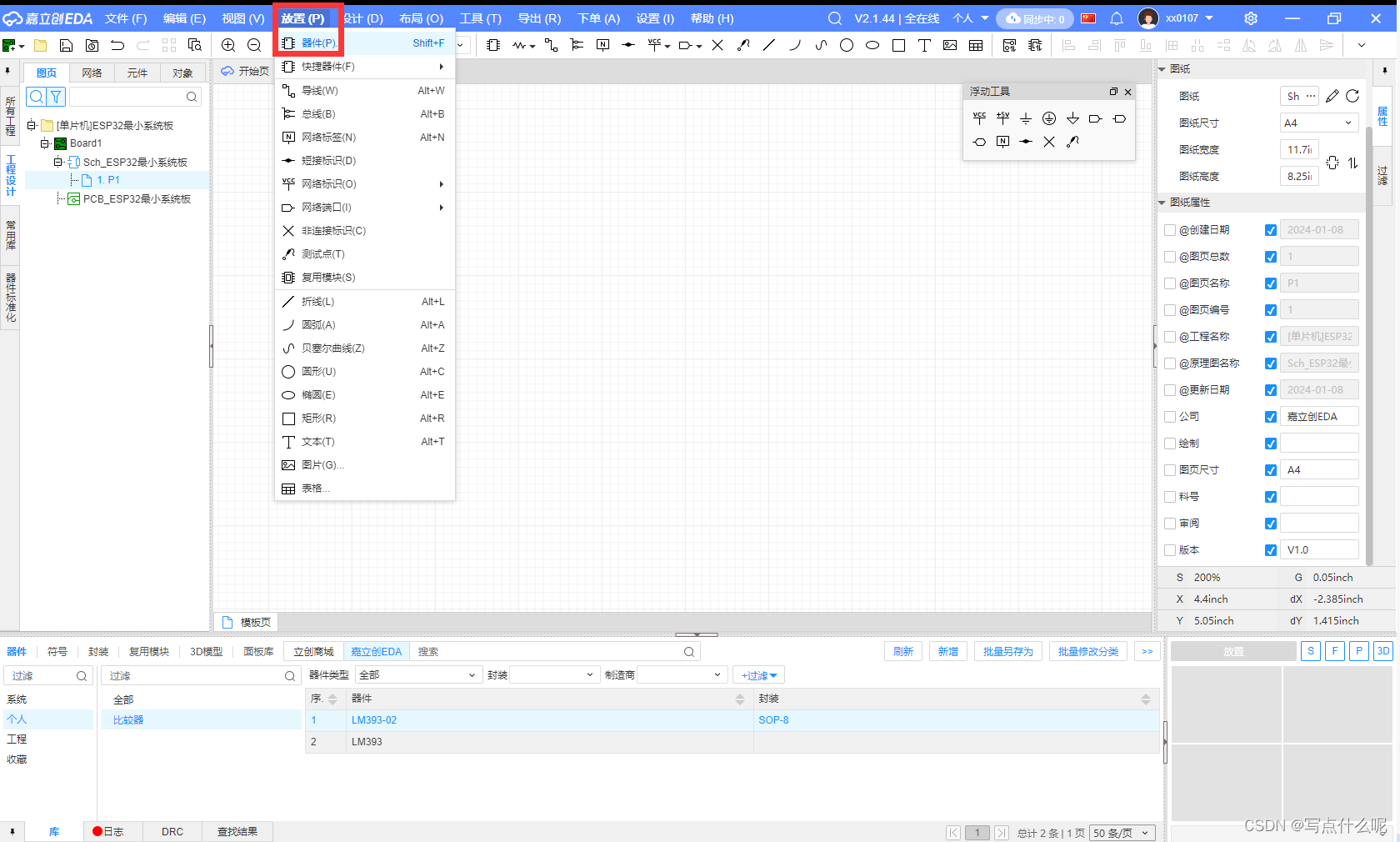

点击“放置-器件”

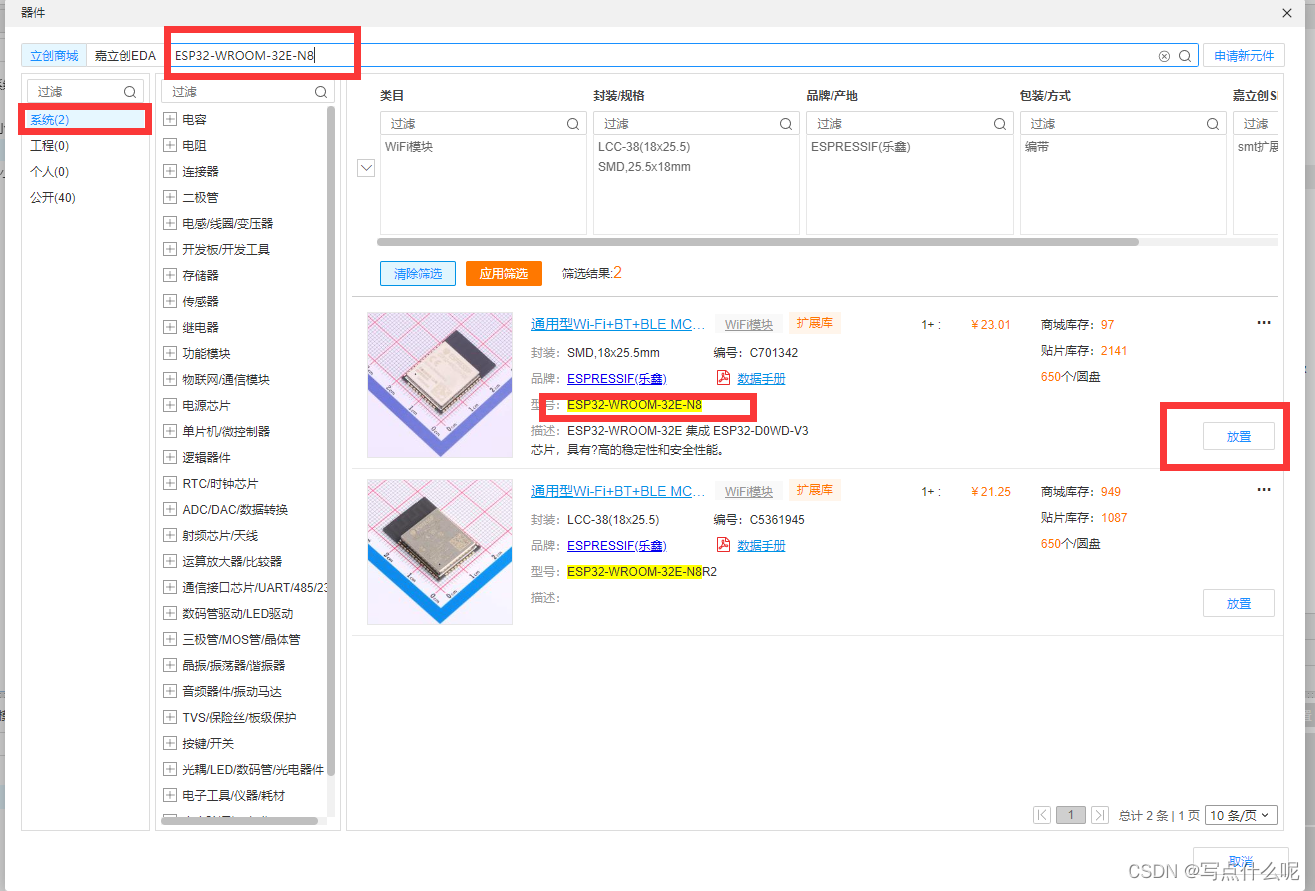

进入如下界面后，搜索“ESP32-WROOM-32E-N8”，点击“放置”

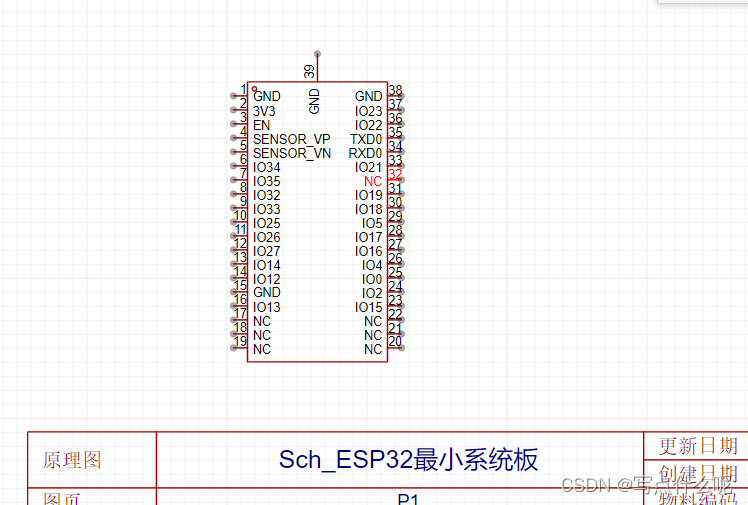

放置到原理图上，效果如图

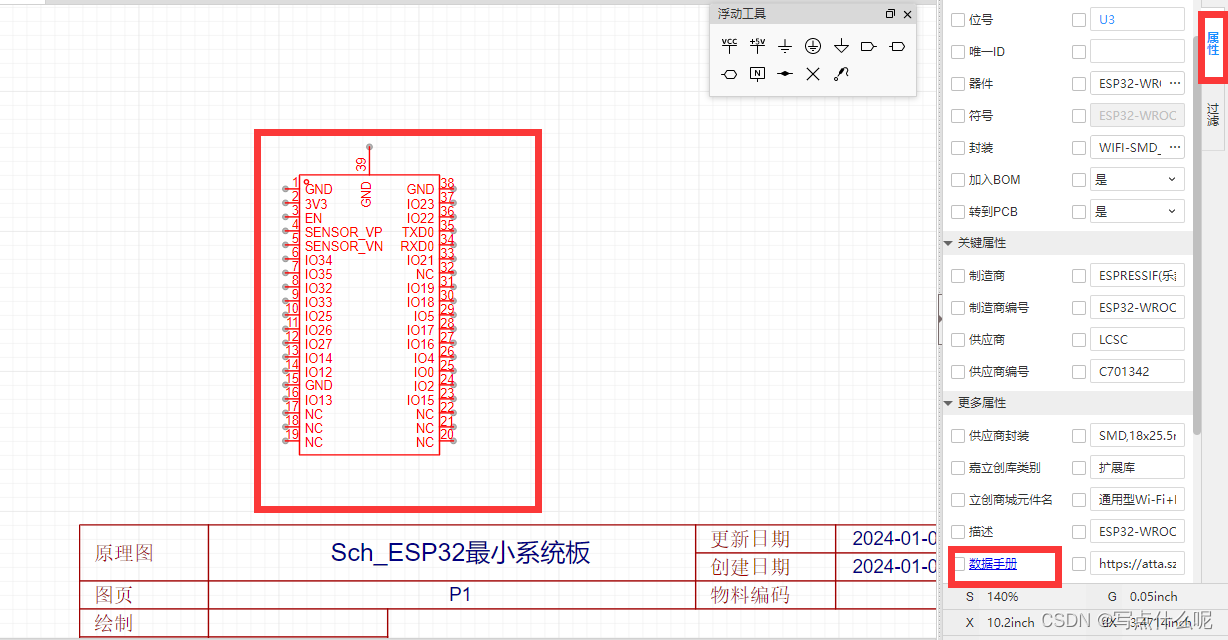

 点击一下才放置的 器件，去右侧工具栏找到“属性” -“数据手册”，单击打开

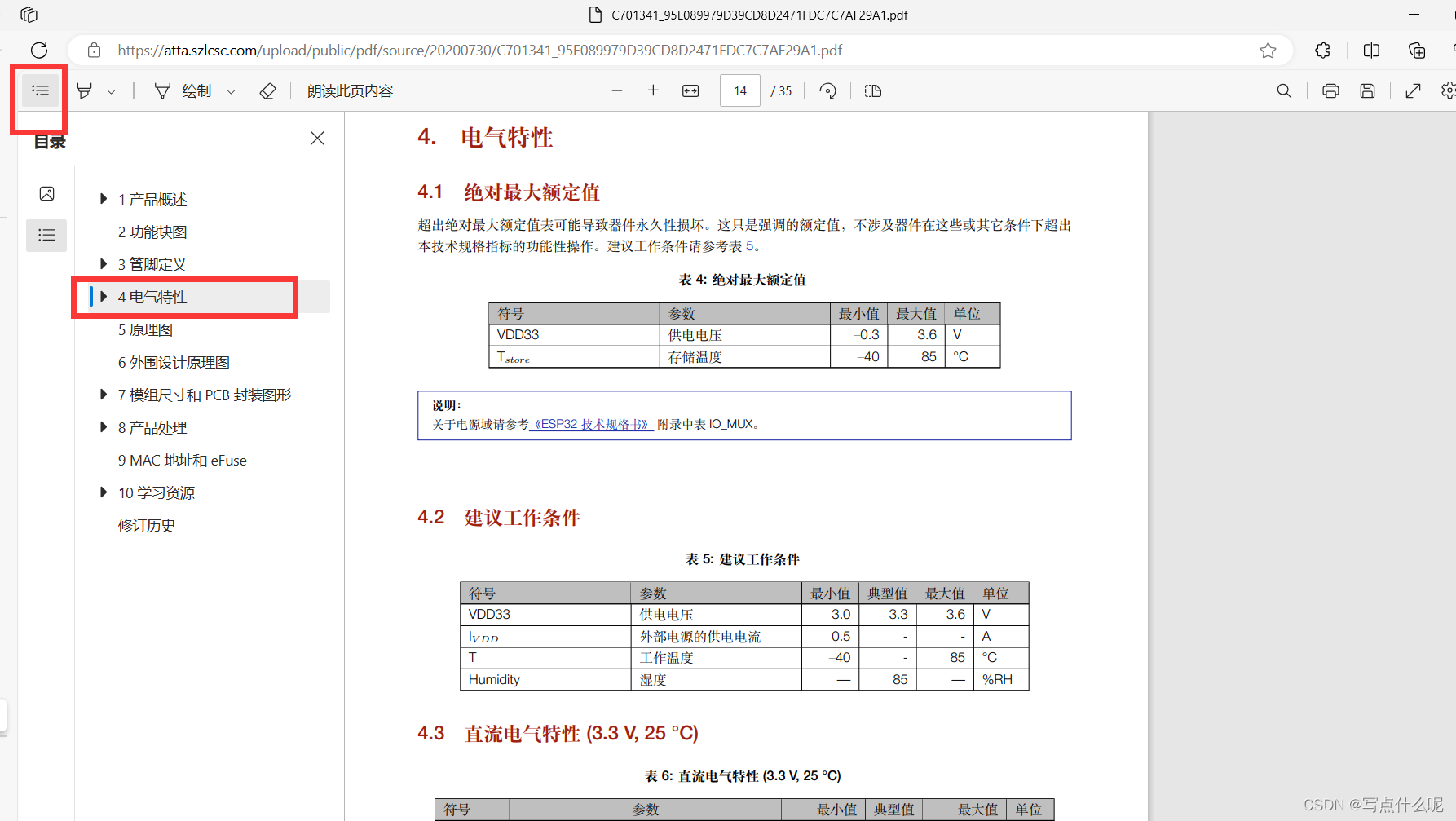

 点击打开后，左上角可打开目录，点击“电气特性”，看一下工作电压，最大是3.3v，因此采用3.3v模组进行供电。

二 放置电源

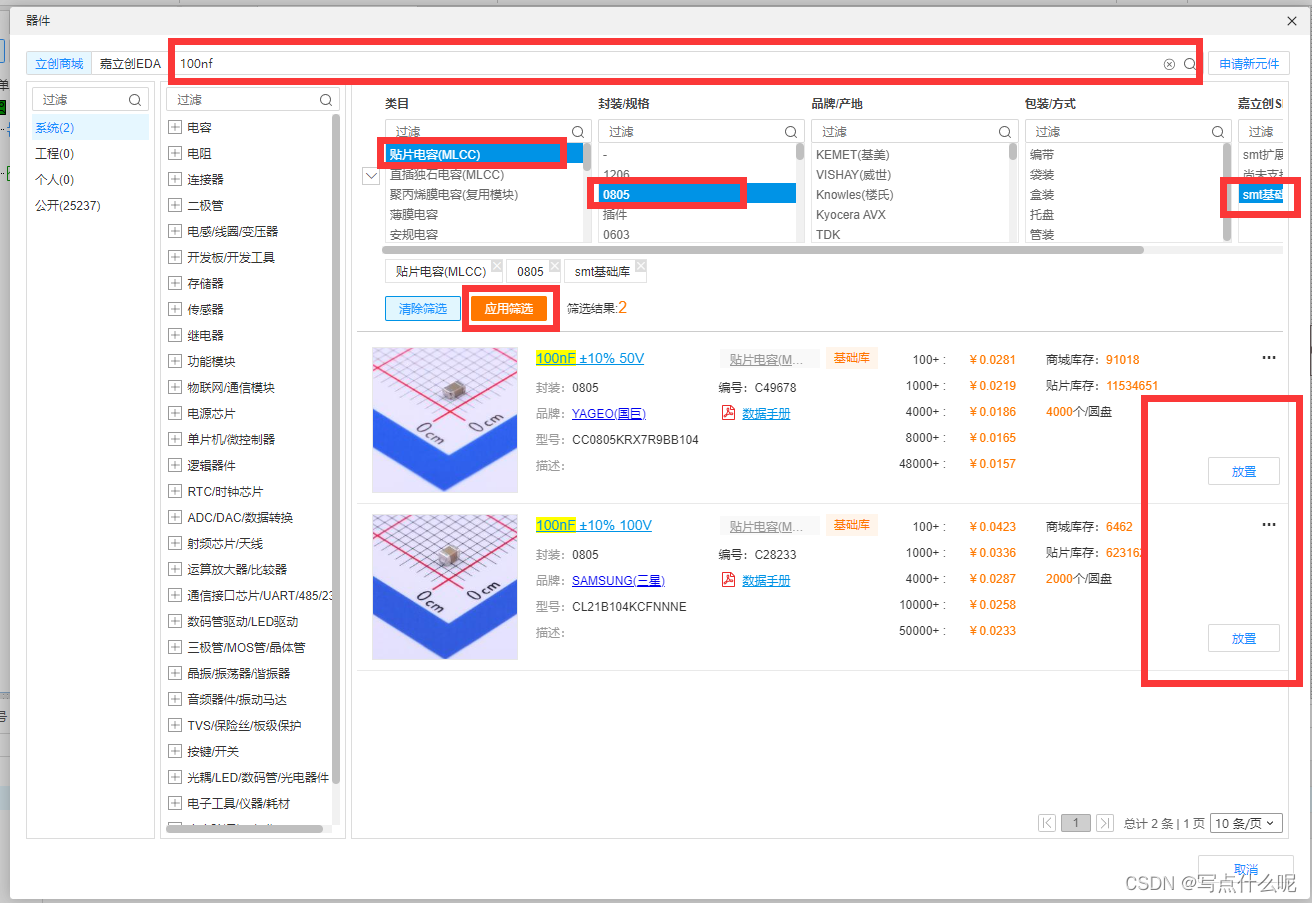

电源输入部分需要一个电容（一般采用100nf）进行滤波，“放置”-“器件”，搜索框输入“100nf”，选择好“类目”，”封装“，“smt基础库”，应用筛选，以下两个任选一个即可。笔者选择的是第一个。

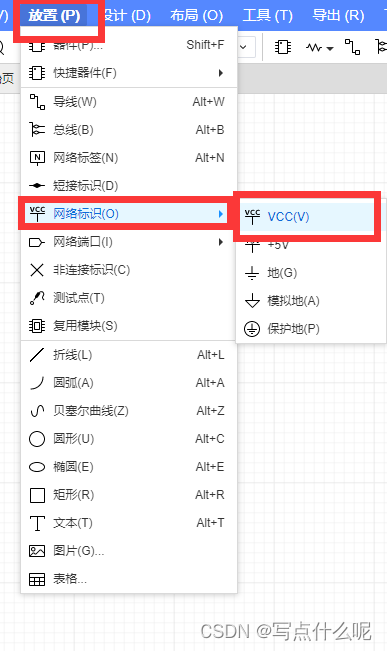

放置电容后，放置VCC网络，如图

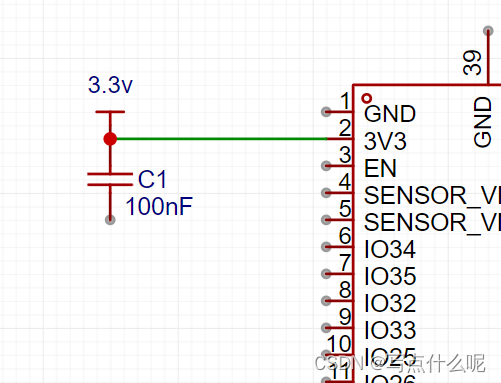

 可以在右侧属性栏重命名，笔者此处命名为“3.3v”,“放置”里面使用“导线”，连接。效果如图

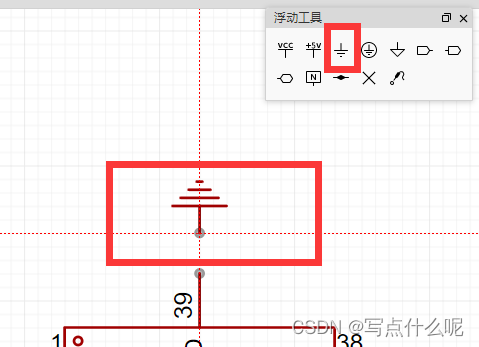

浮动工具，找到“地”，点击一下，鼠标变成接地符号，按空格键旋转，放置

用导线，连接其他两个引脚

三 网络标签

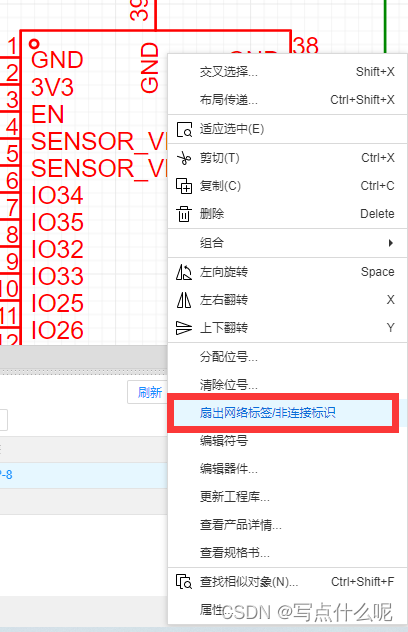

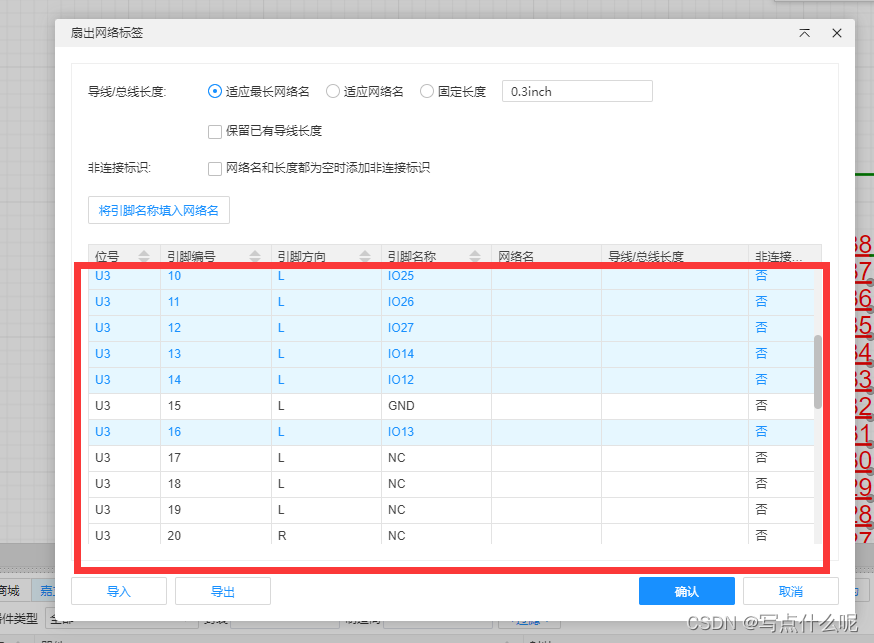

选中芯片，右键，找到“扇出网络标签”，

GND和NC不用选中，

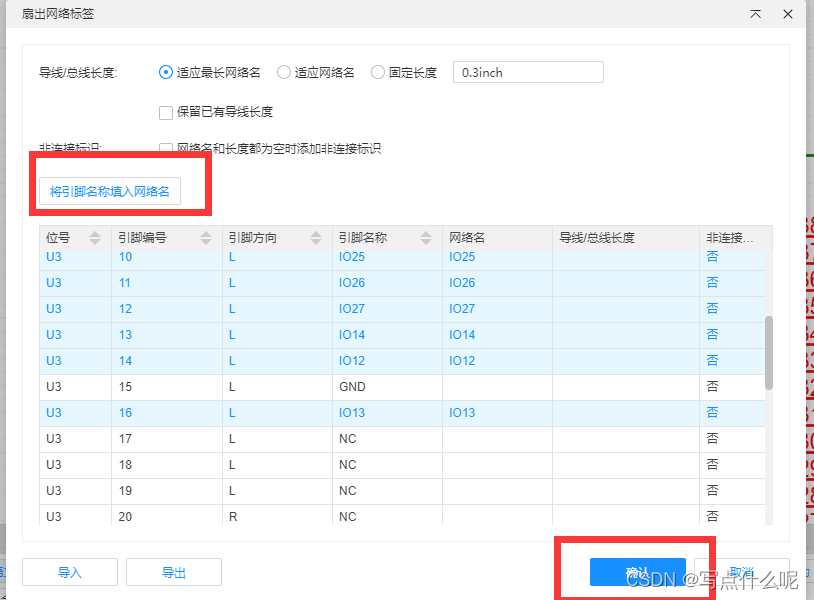

点击“将引脚名称填入网络名” ，点击“确认”

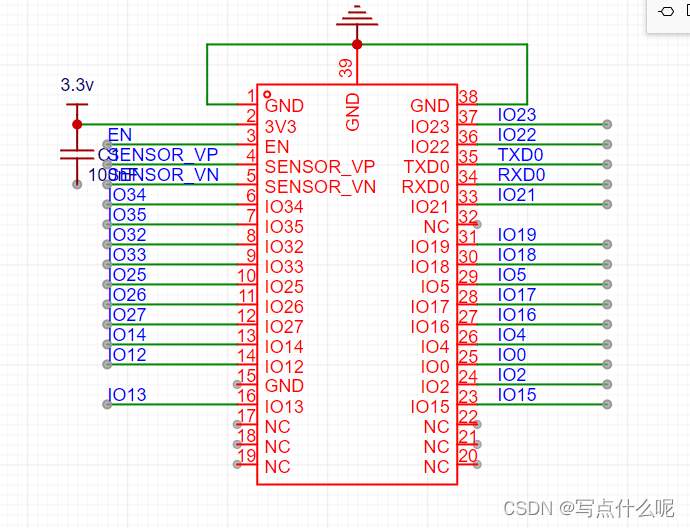

效果如图

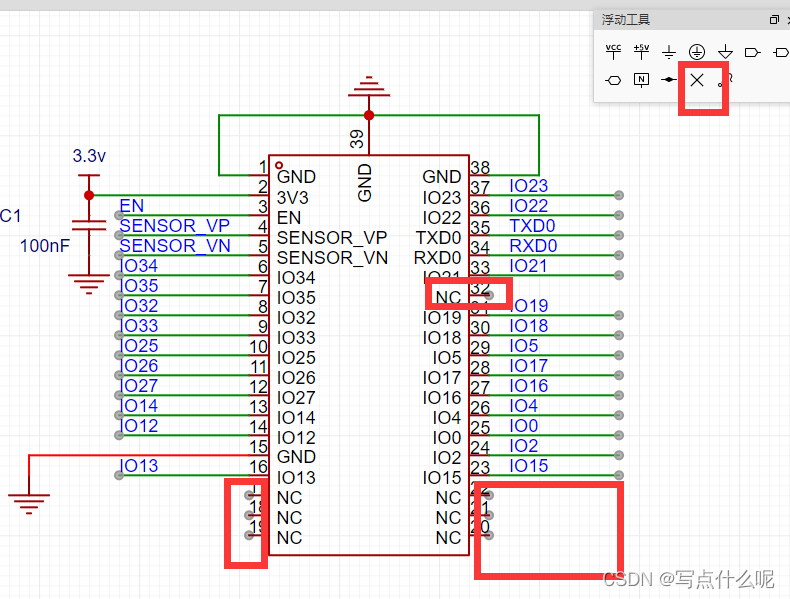

NC被模组占用，需要放置非连接标识符“X”

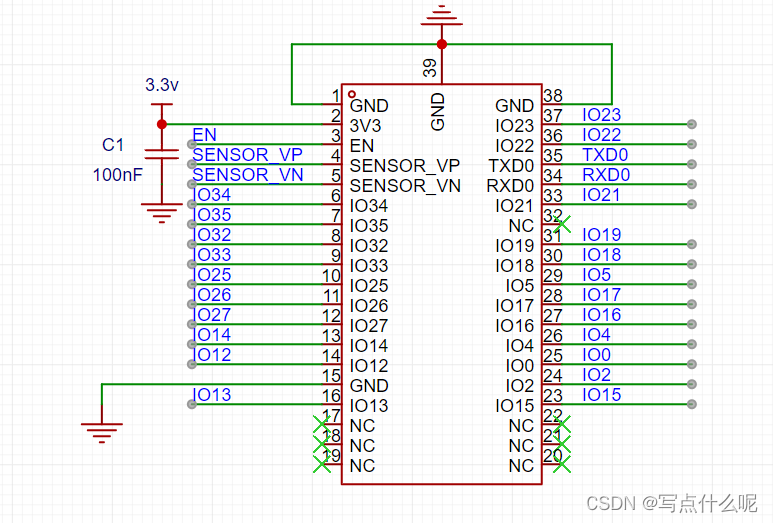

 放置后效果如图

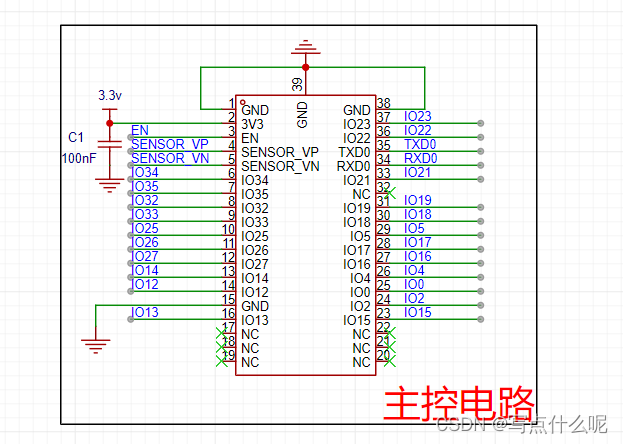

 放置“矩形”，将这部分围住，放置“文本”，字体设置为0.3inch,效果如图

三 放置USB接口

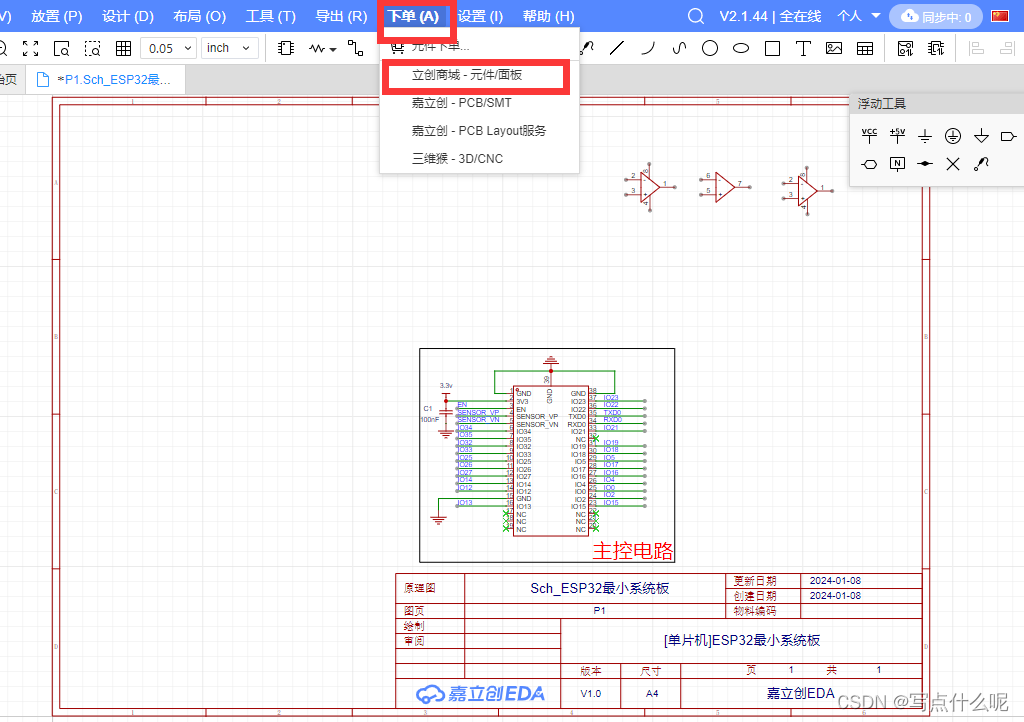

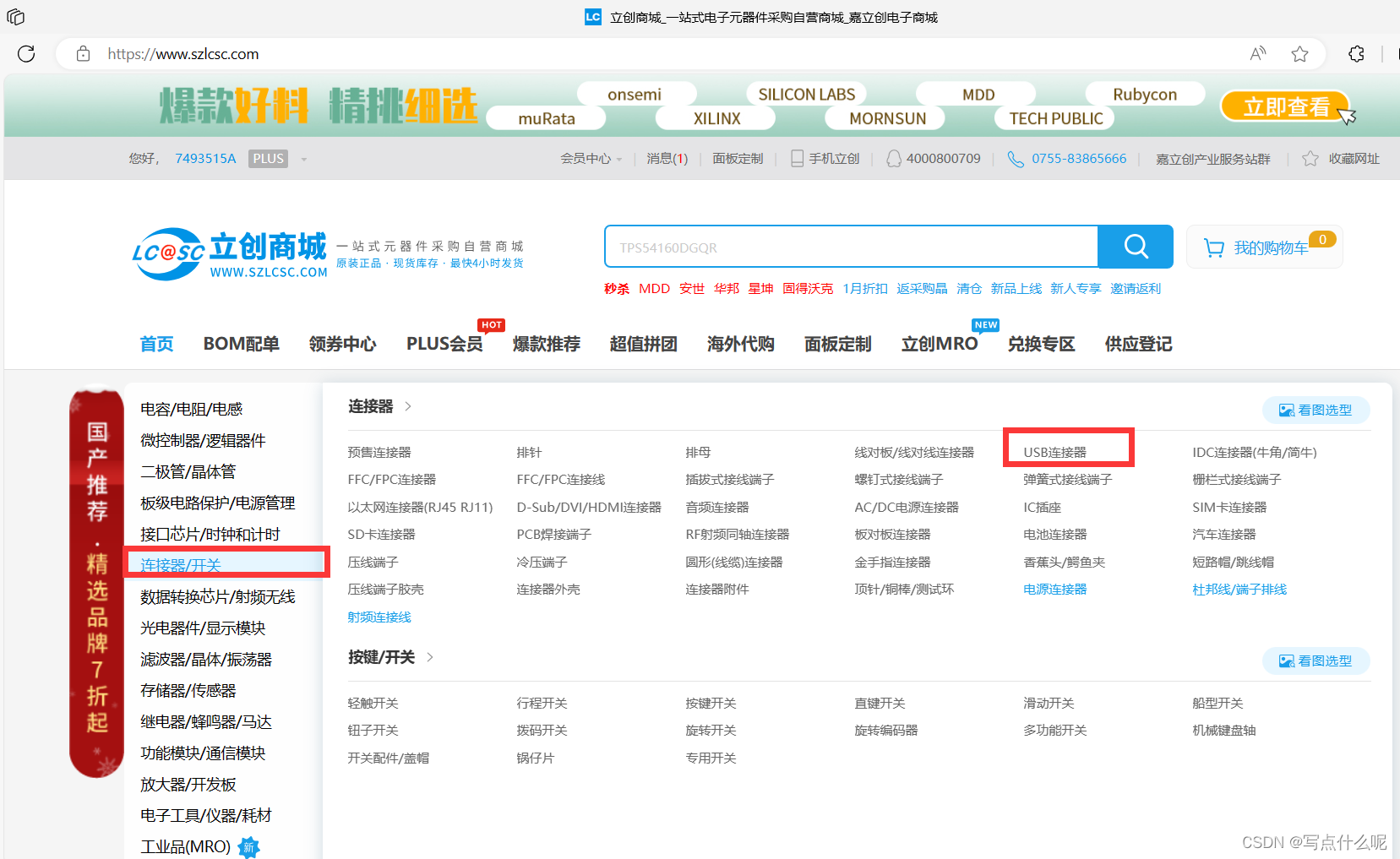

点击“下单”-“立创商城”

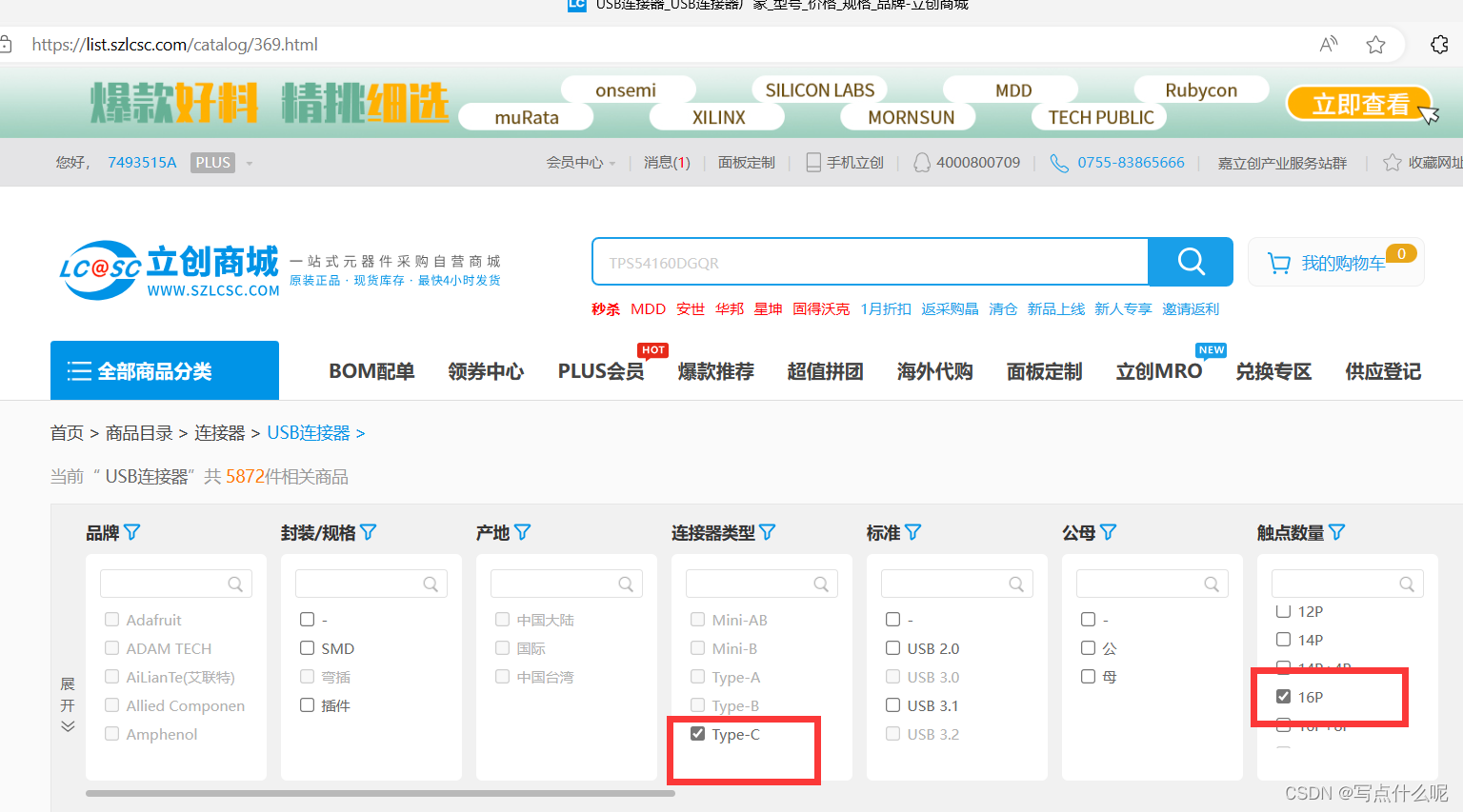

 找到USB连接器

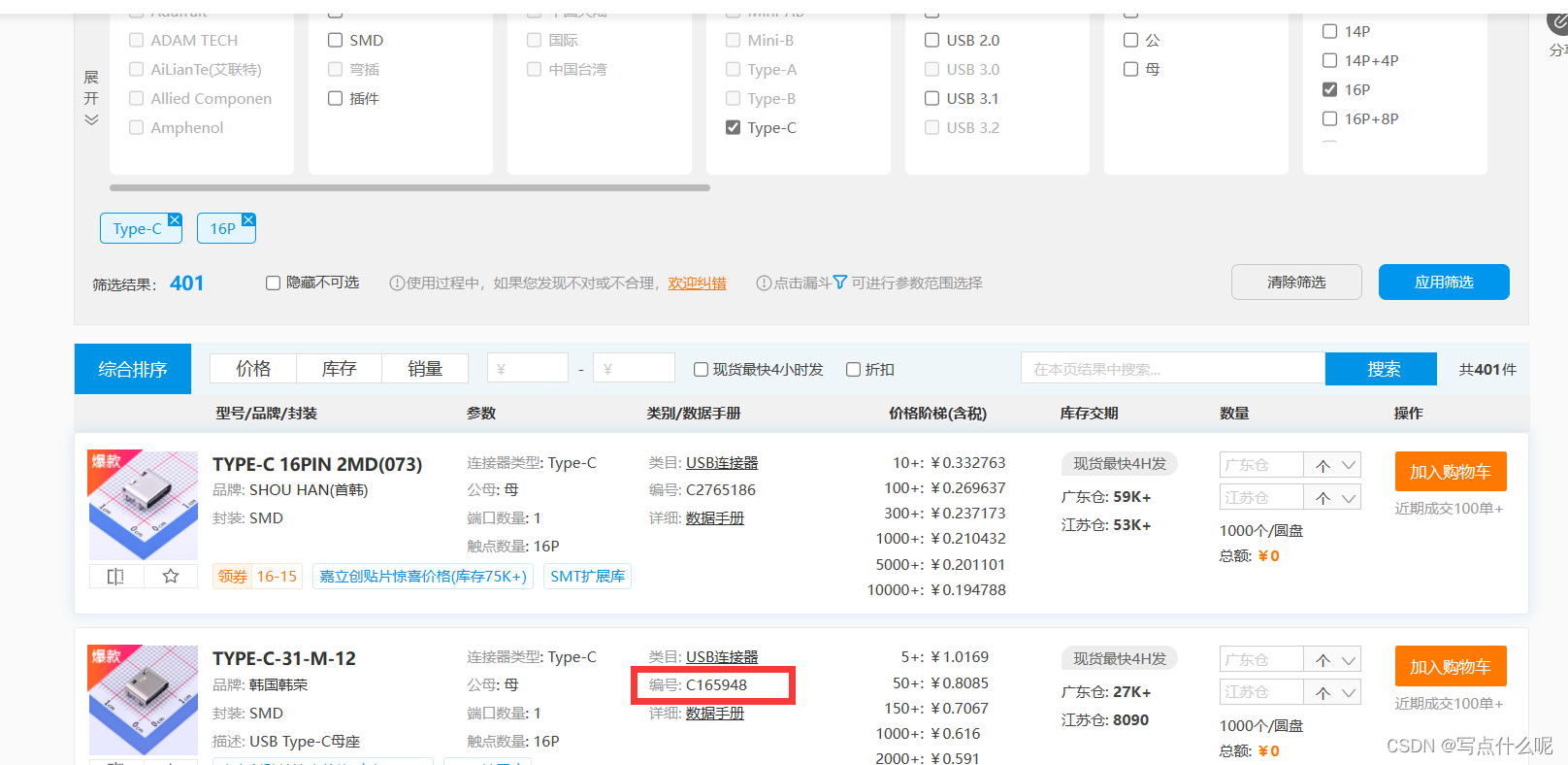

选择好类型 及触点数量

选择好之后，复制编号，笔者是“ C165948”

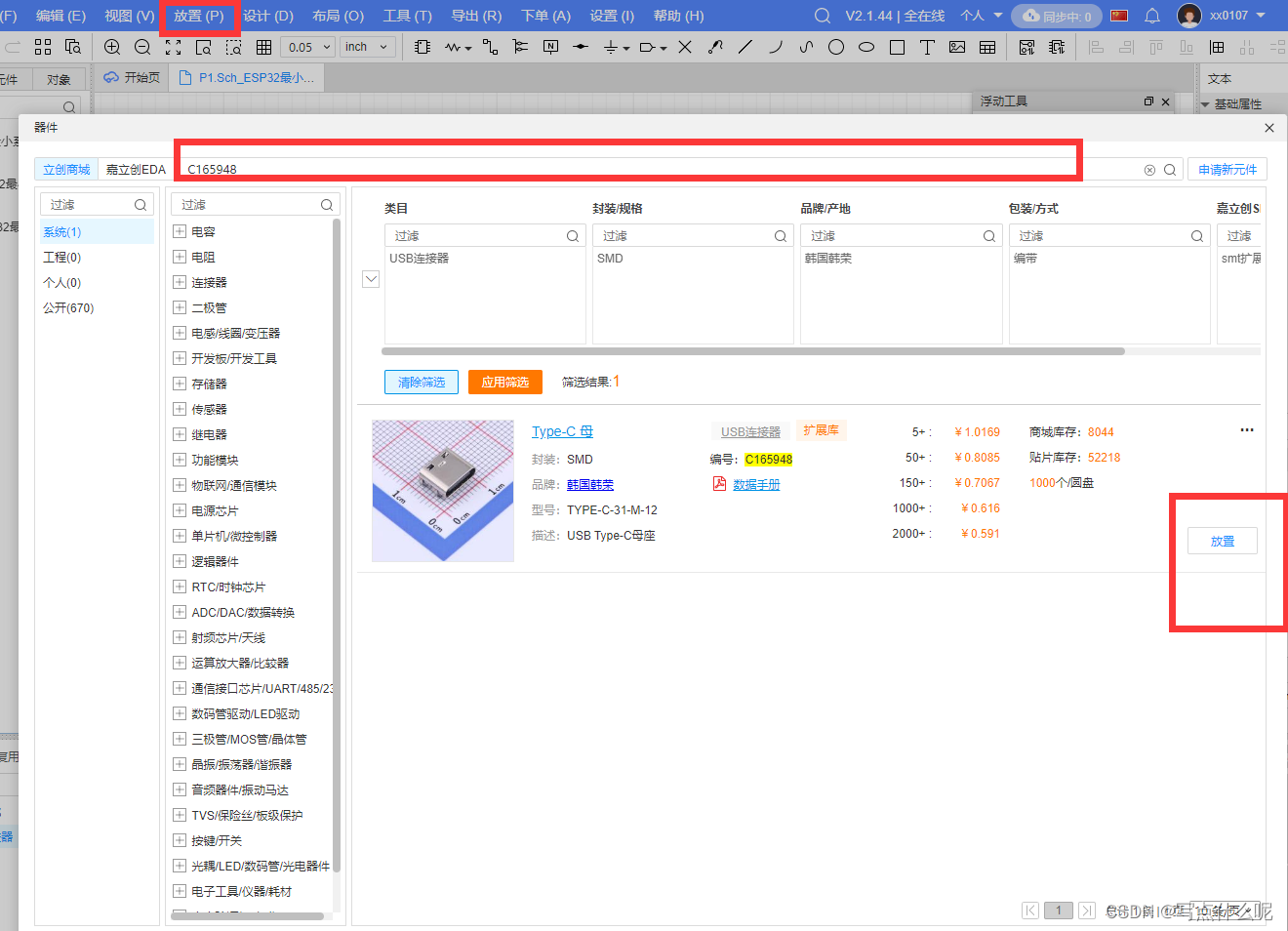

搜索需要的编号,点击“放置”

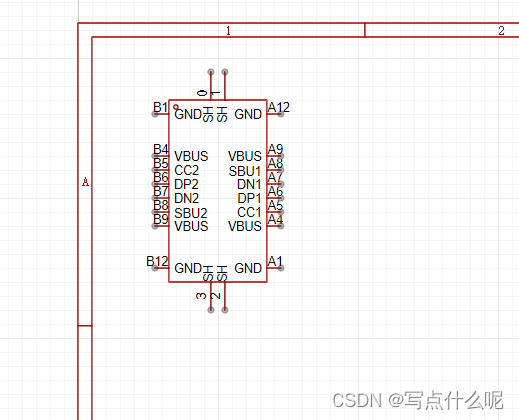

放置如图

3.1 放置电源指示灯和限流电阻

器件里筛选"1k-贴片电阻-0805-smt基础库"

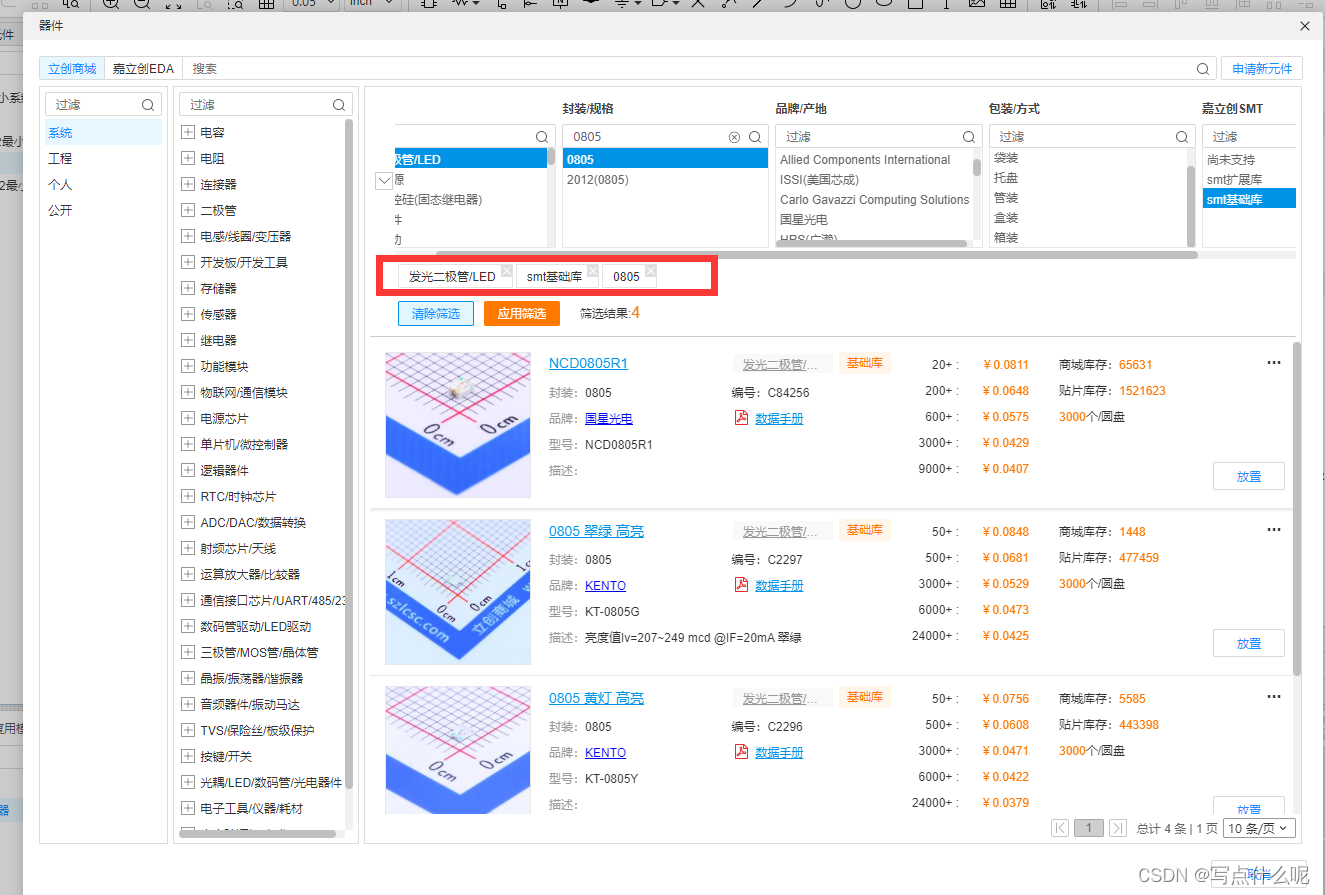

LED灯

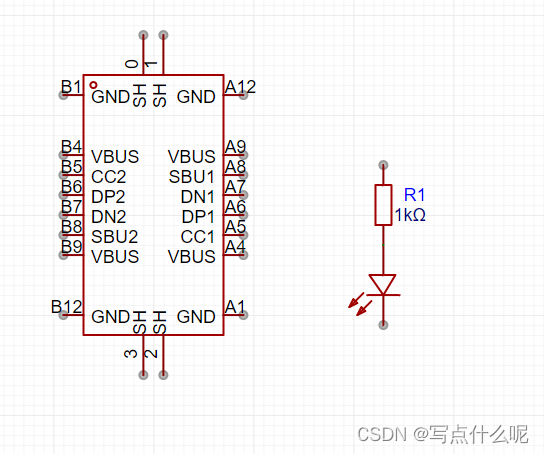

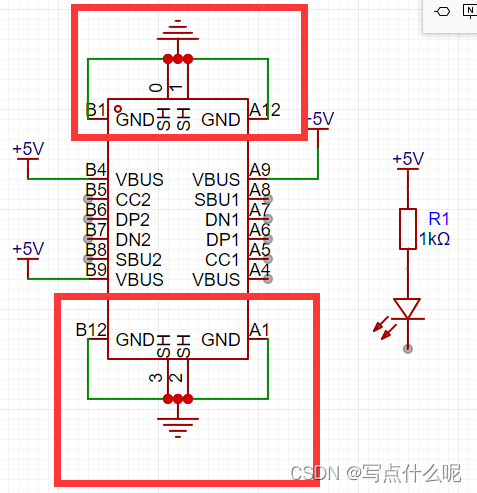

放置效果如图

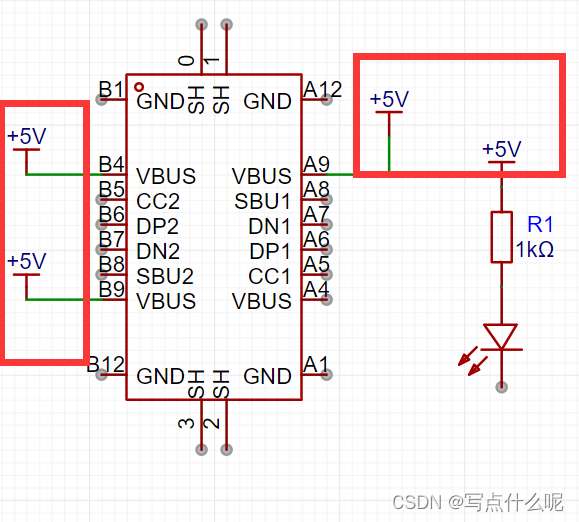

放置“5v”标识符

放置“接地”

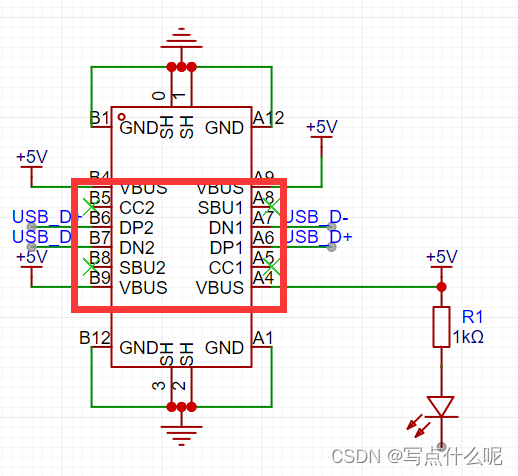

除了电源，还用到数据传输功能，放置网络标签

不用的引脚，打上标签，“X”

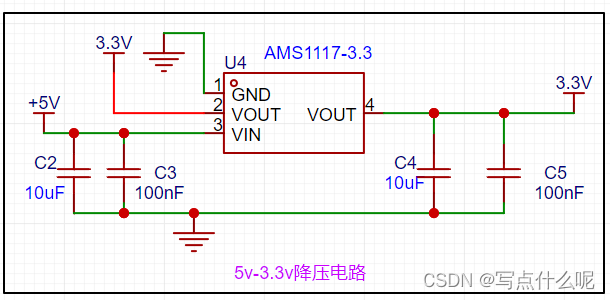

5v降到3.3v，压差为1.7v，不大，选用LDO

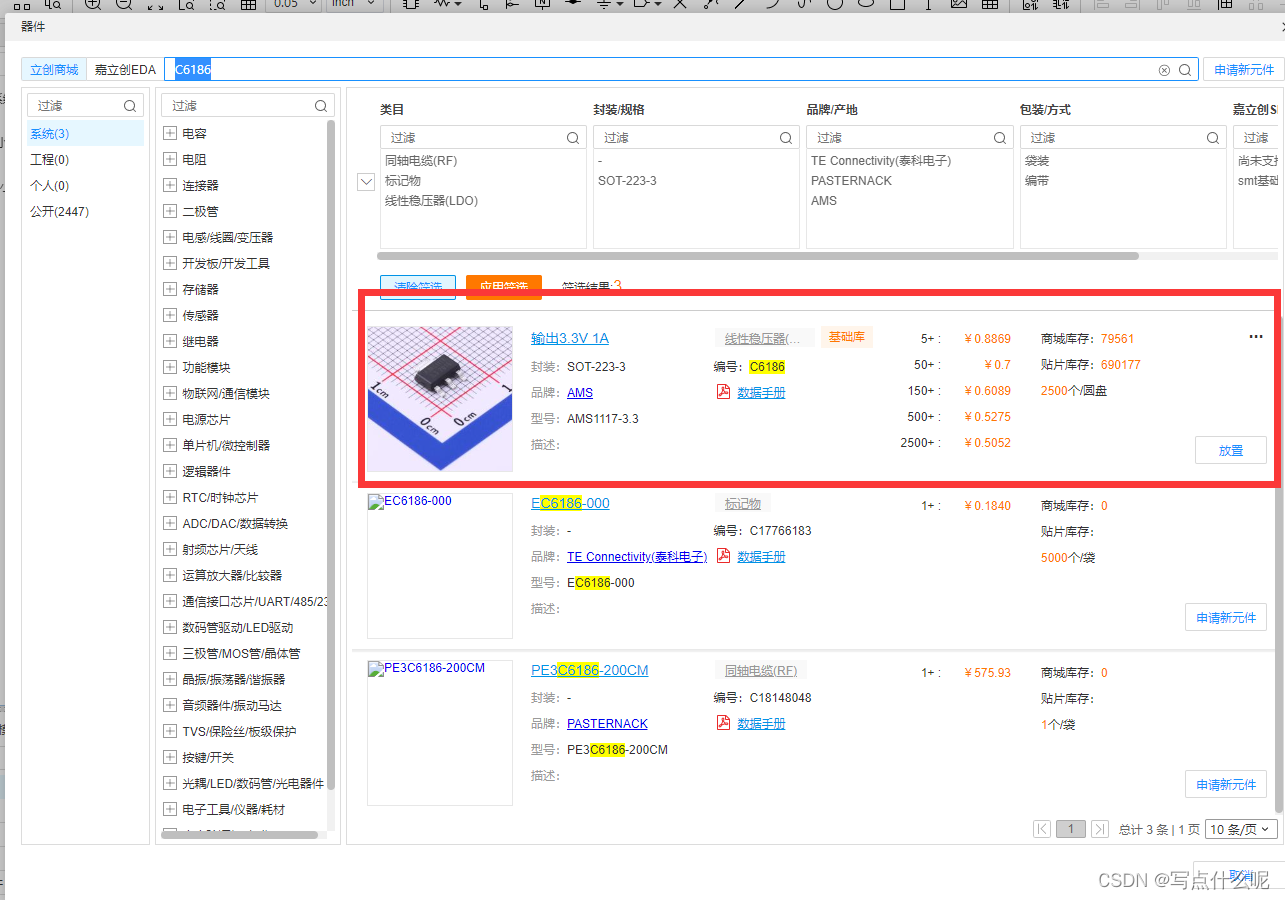

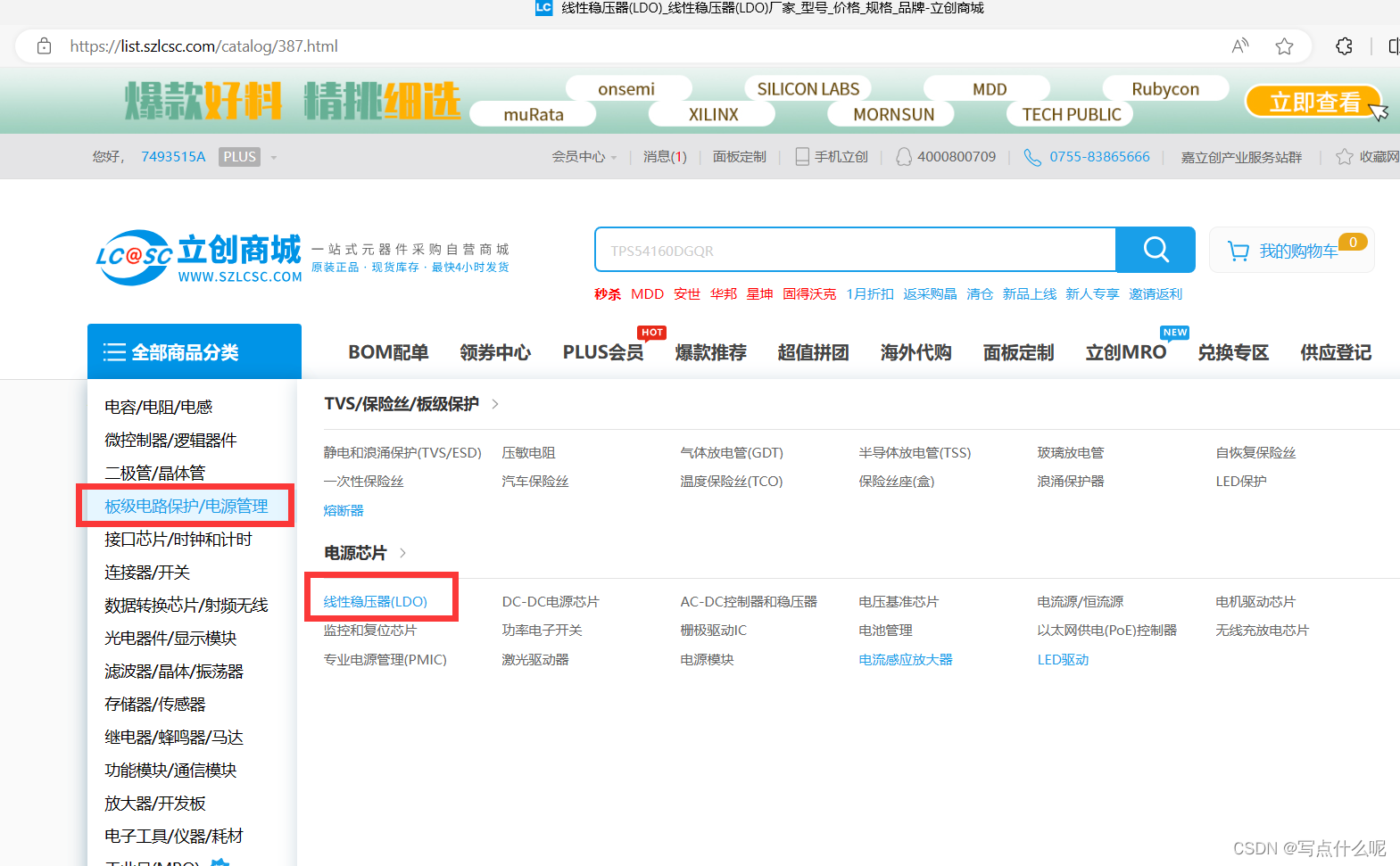

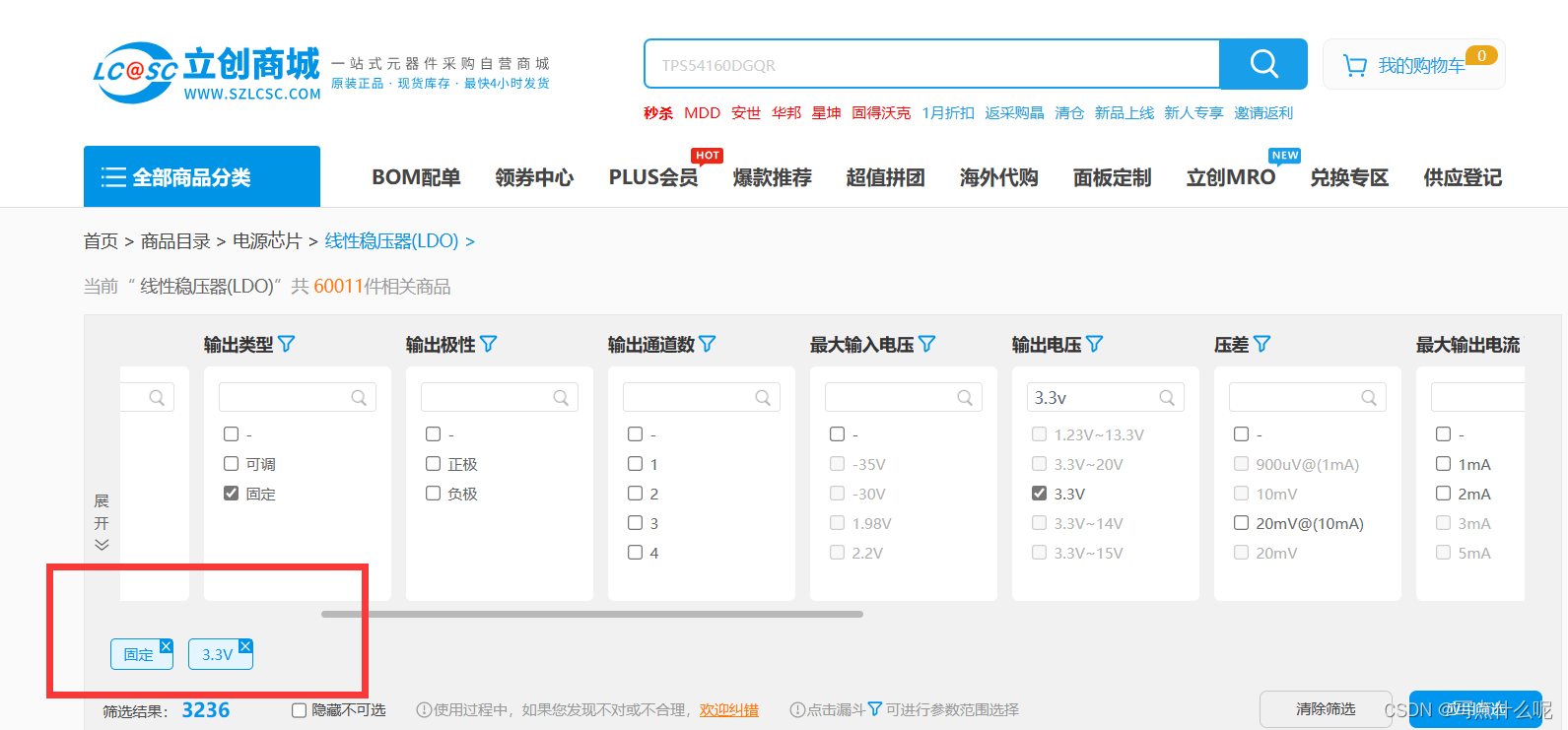

找到合适的降压电路，笔者找到的编号为C6186

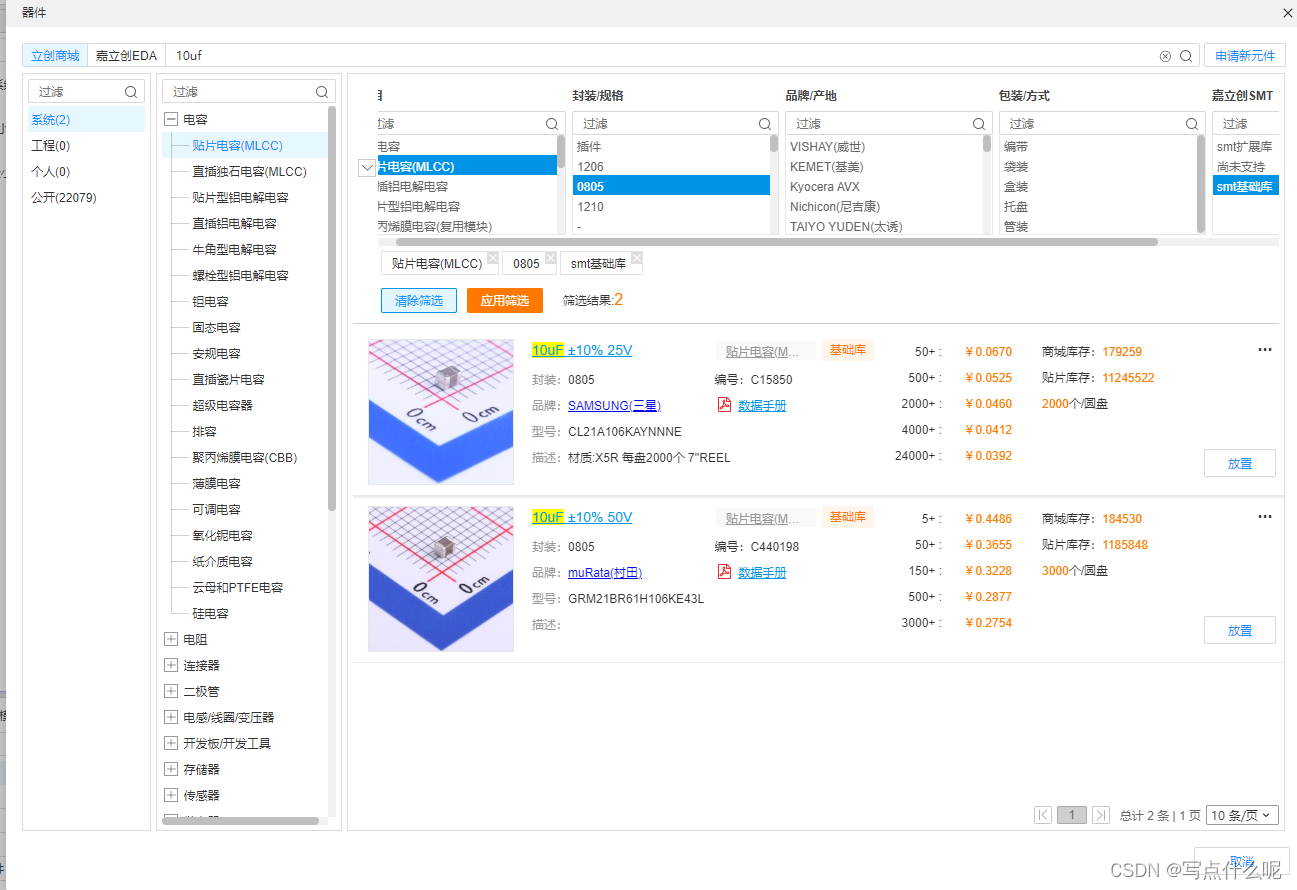

芯片输入和输出部分，需要放置两个电容进行滤波，任选一个

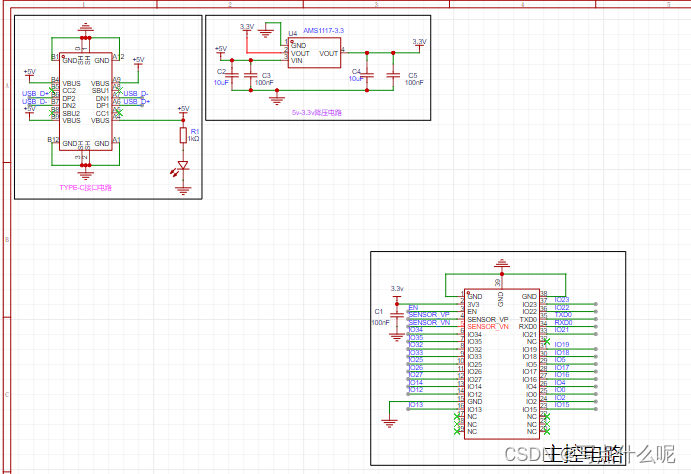

放置好电容后，连接好GND和电源

 这章先做到这>_<

参考视频：

【原理图设计 | 嘉立创EDA专业版入门教程（8）】 https://www.bilibili.com/video/BV16s4y1r77N/?share_source=copy_web&vd_source=be33b1553b08cc7b94afdd6c8a50dc5a
