立创EDA

文章目录

立创EDA
前言
一、新建器件
二、创建器件电阻
- 1.创建元件
- 2.创建封装

前言

在这里插入图片描述

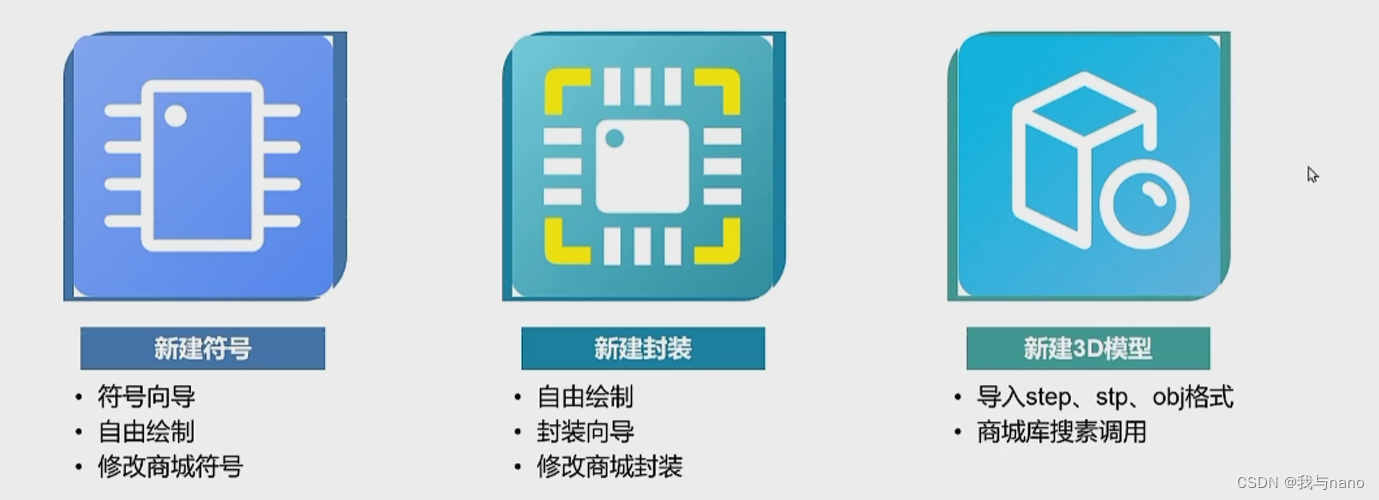

器件库是最重要的，我们该怎么自己创建呢。

一、新建器件

在这里插入图片描述

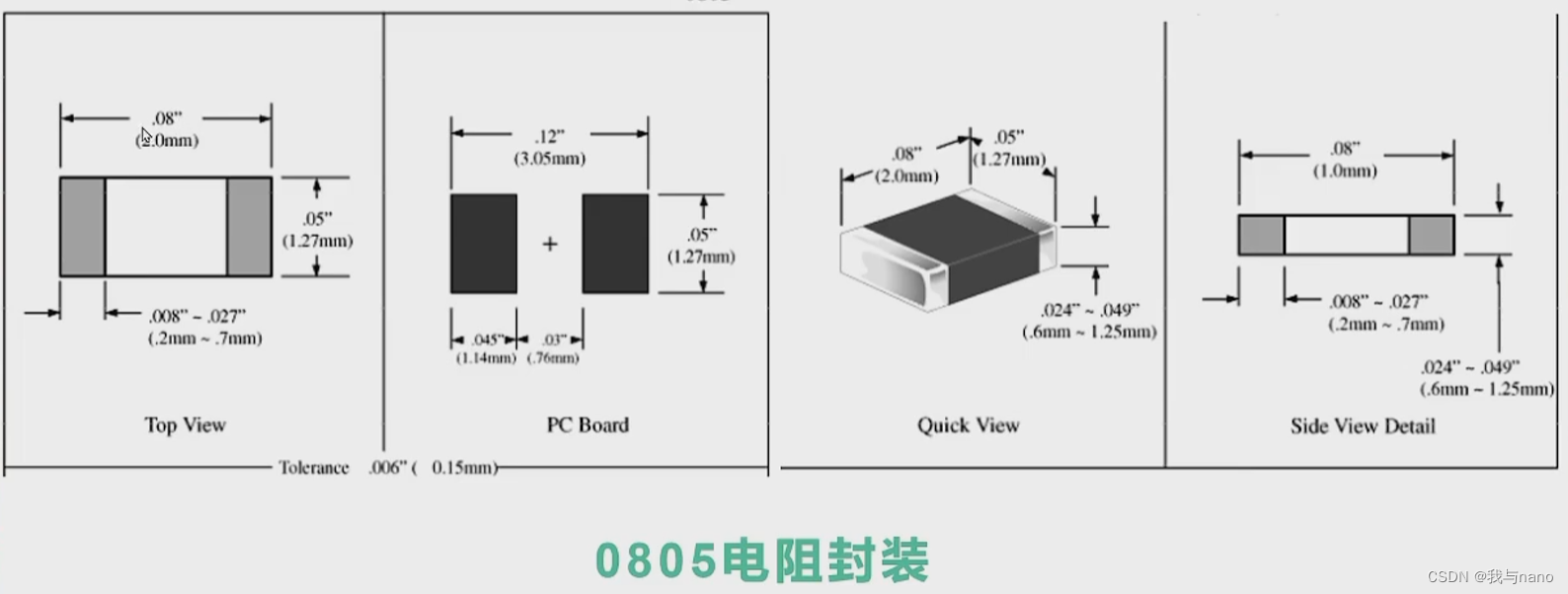

封装在PCB中很重要，比如电阻有贴片式的和直插式的，如果封装画错了，那么最后实物是无法进行焊接的

二、创建器件电阻

在这里插入图片描述

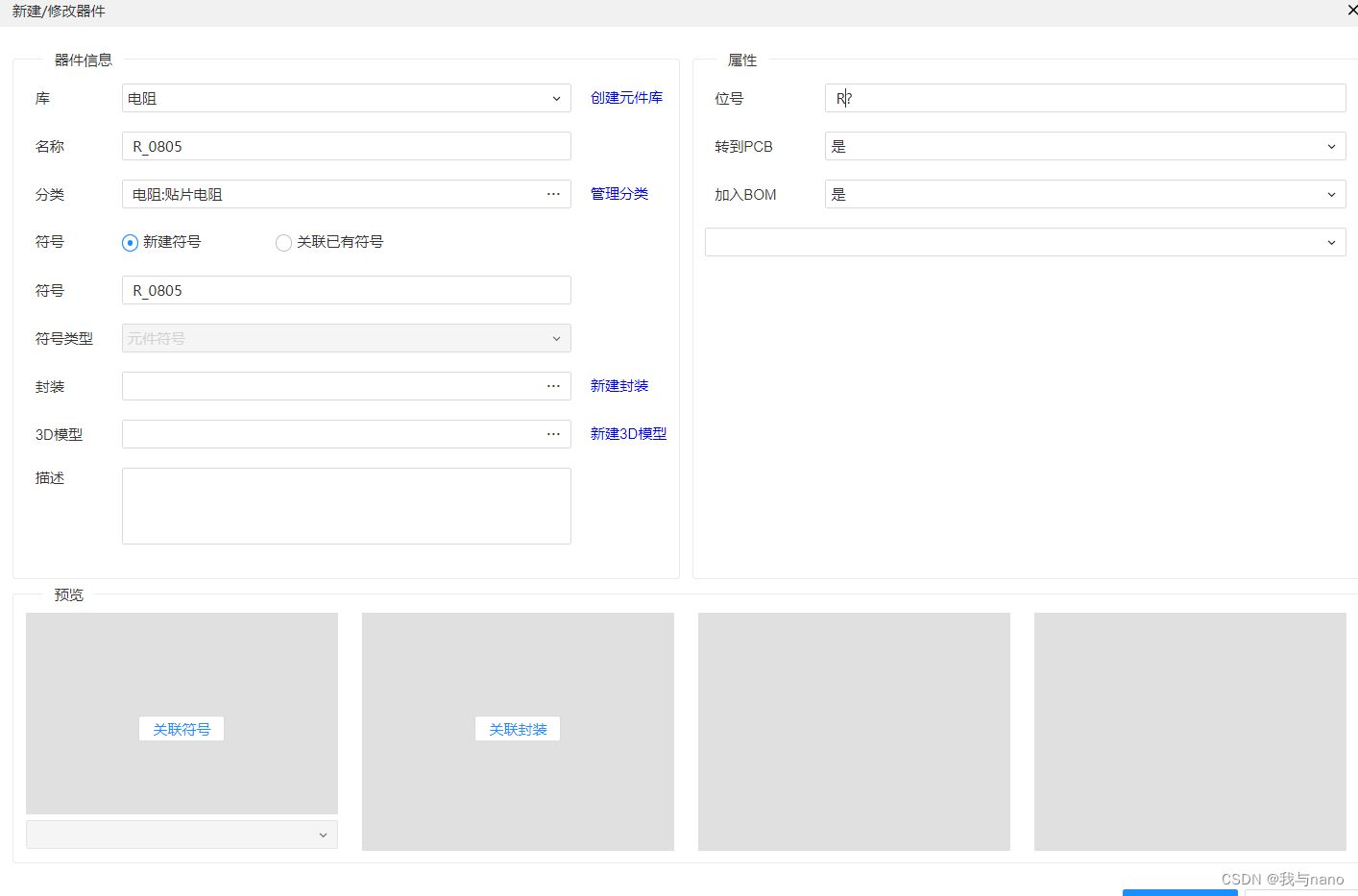

1.创建元件

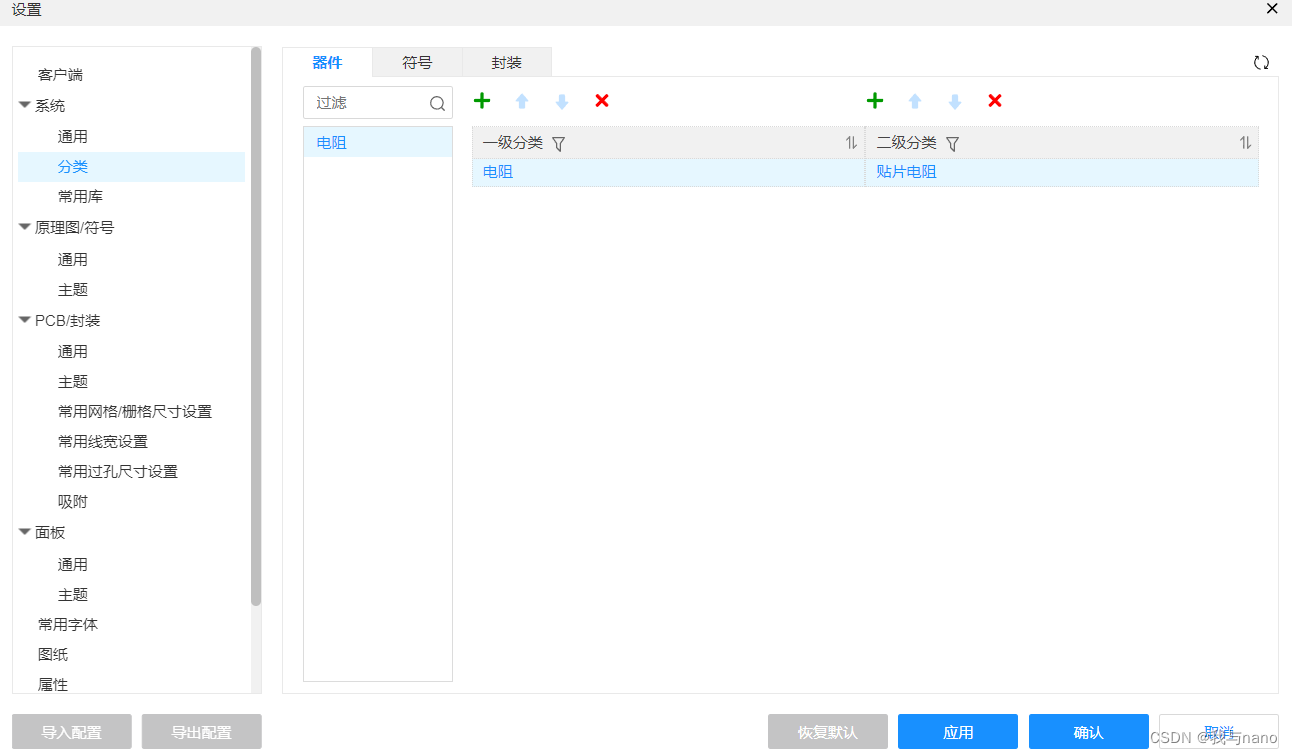

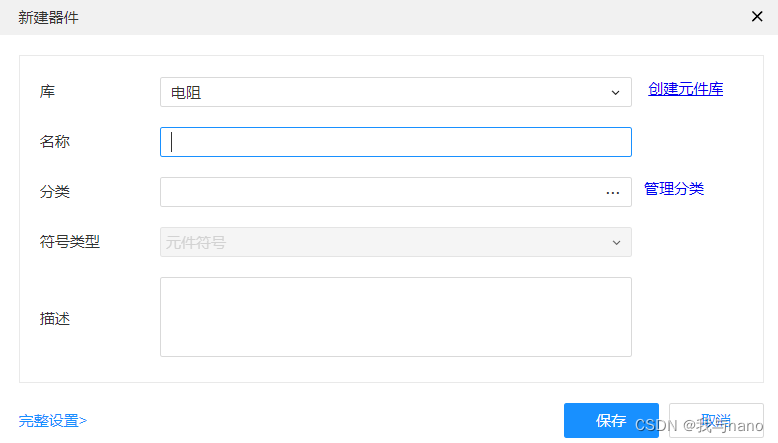

首先新建器件，然后点击管理分类
在这里插入图片描述

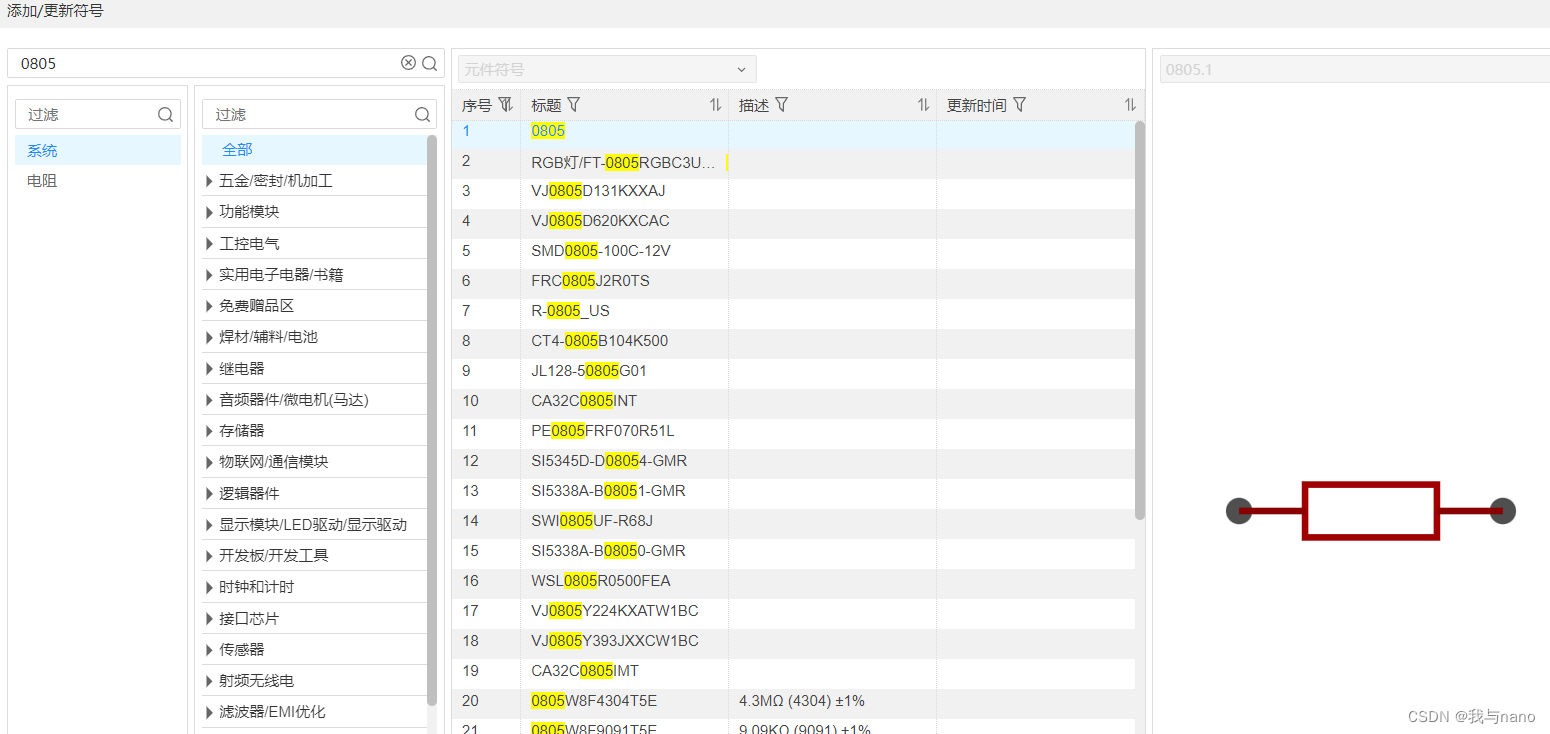

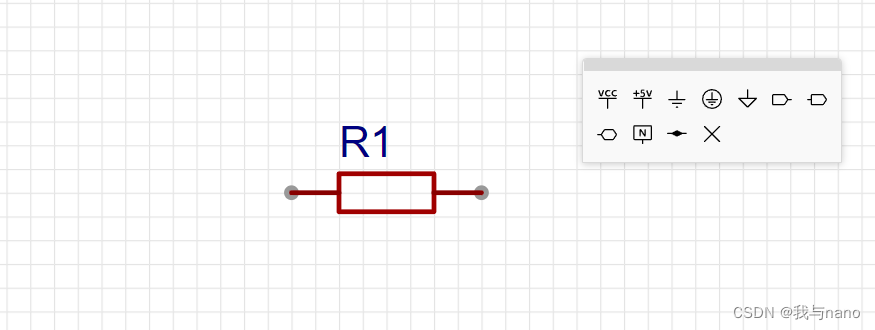

然后确定就可以自己绘制电阻了，当然你也可以点击完整设置，里面有很多的元器件，简单的器件不用我们自己绘制，可以选择关联已有符号

你可以直接搜索，也能用你自己画的。

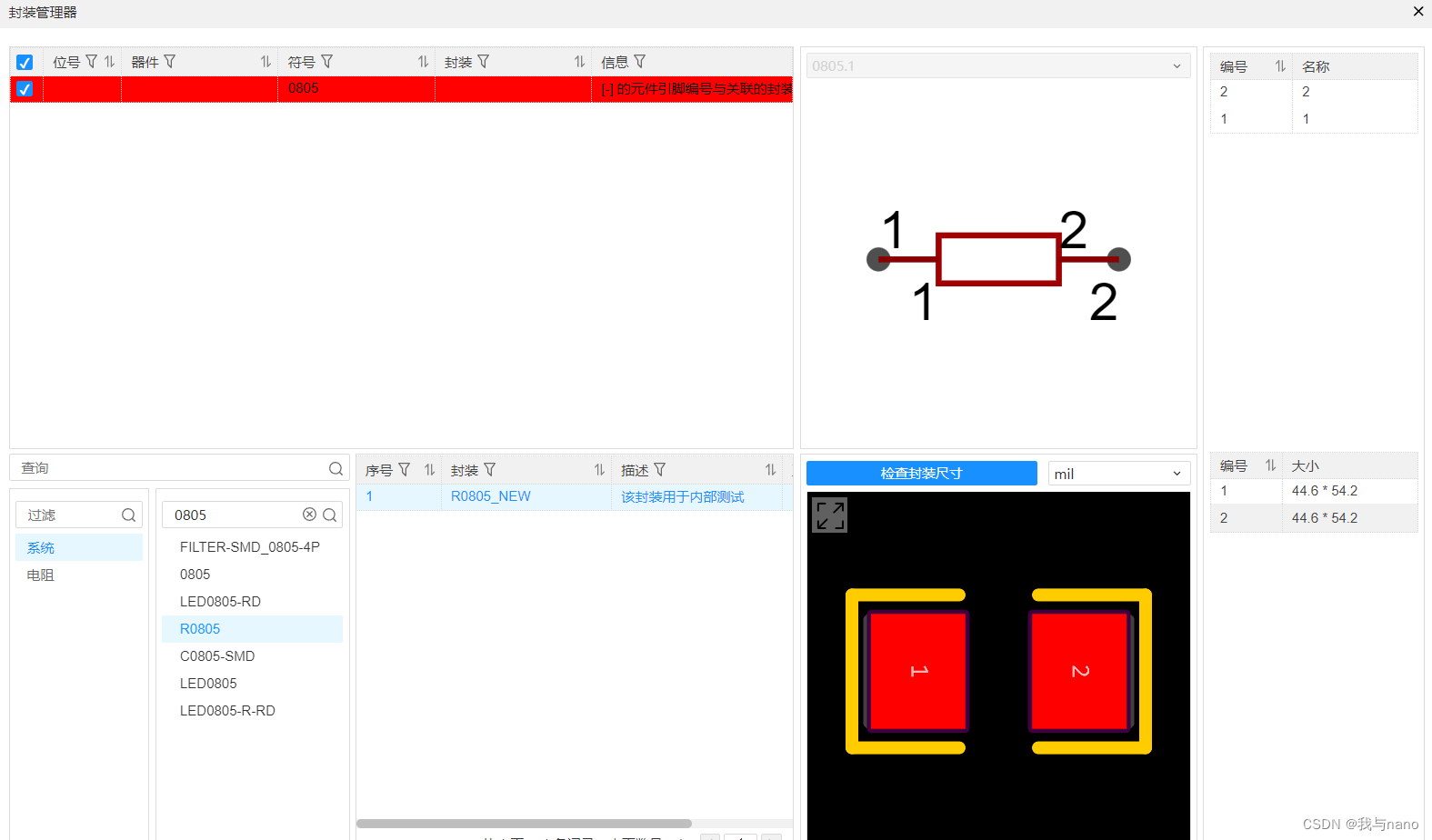

2.创建封装

封装就不过多的介绍，我自己用的也是EDA库上的
在这里插入图片描述

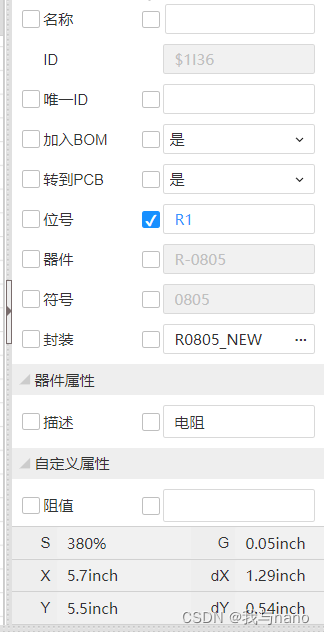

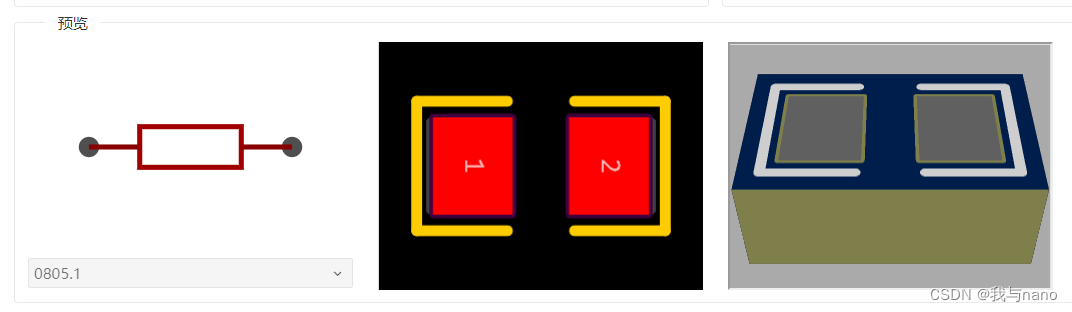

然后就可以看到一个器件绘制完成了

新建一个工程把它放进去

在这里插入图片描述
