Cisco Packet Tracer实验

一、直接连接两台 PC 构建 LAN

将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。
进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。

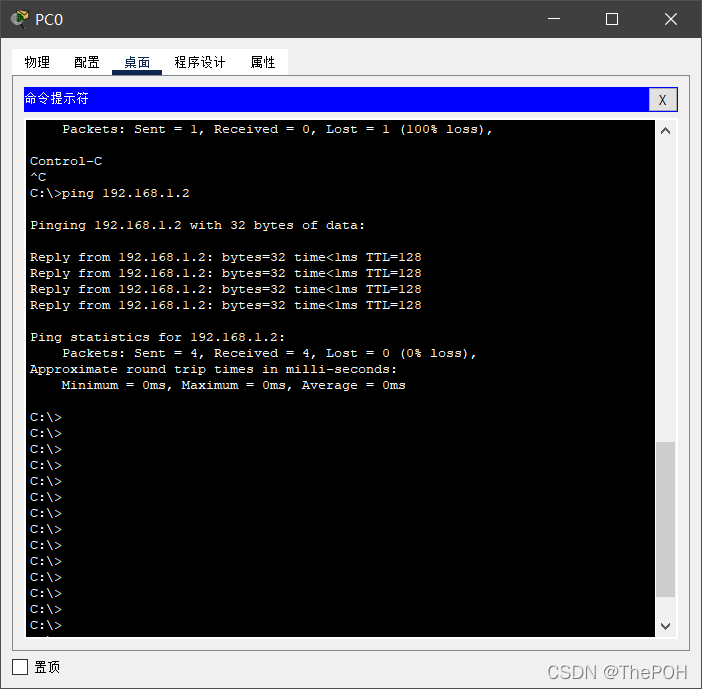

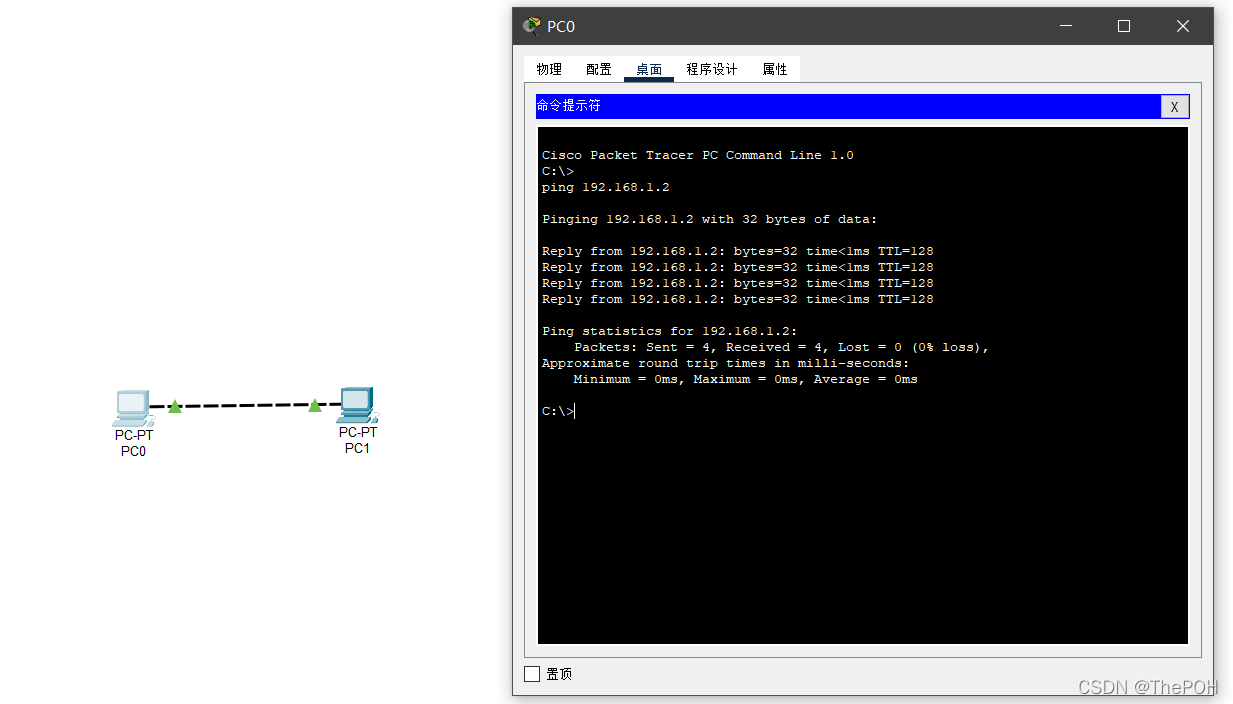

创建两个终端PC机，配置两个PC的IP地址分别为：192.168.1.1和192.168.1.2。两台PC的连接方式采用交叉线连接。在PC0的命令行中使用ping命令可以成功即代表创建成功。

二、用交换机构建 LAN

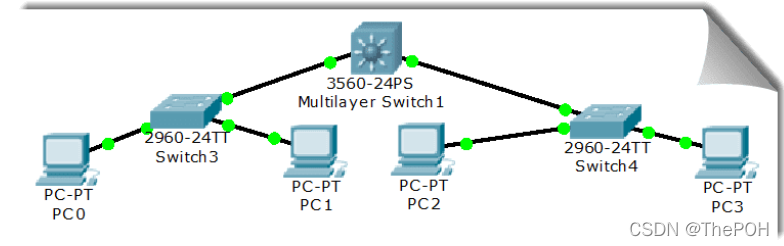

构建如下拓扑结构的局域网：

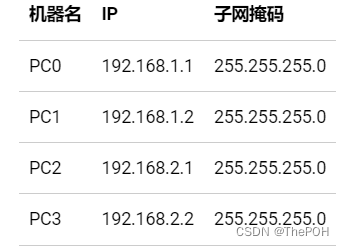

各PC的基本网络配置如下表：

✎ 问题

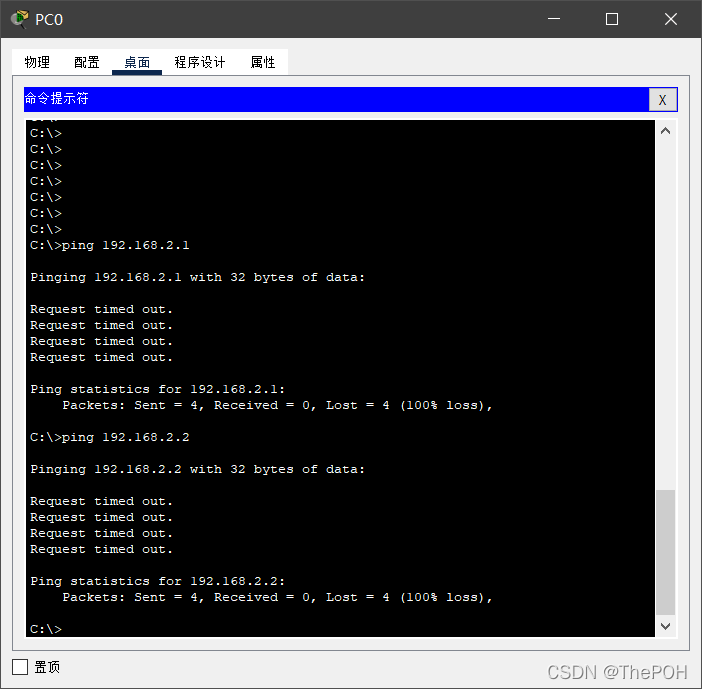

PC0 能否 ping 通 PC1、PC2、PC3 ？
PC0可以ping通PC1，但ping不通PC2和PC3

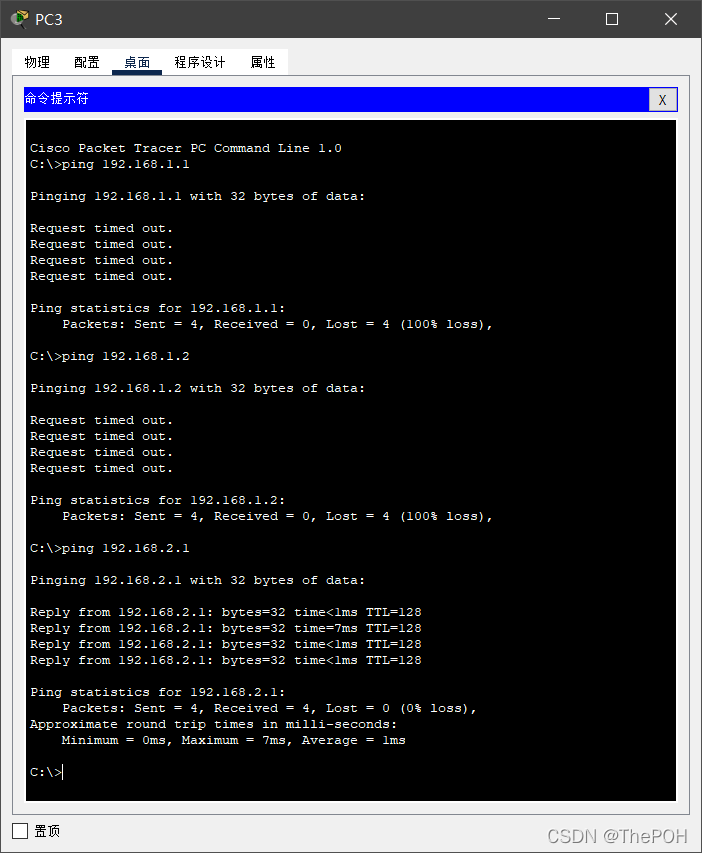

PC3 能否 ping 通 PC0、PC1、PC2 ？为什么？
可以ping通PC2，但ping不通PC0和PC1

因为PC0和PC1处于同一个子网下，PC2和PC3处于同一个子网下。

将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗？为什么？ 使用二层交换机连接的网络需要配置网关吗？为什么？

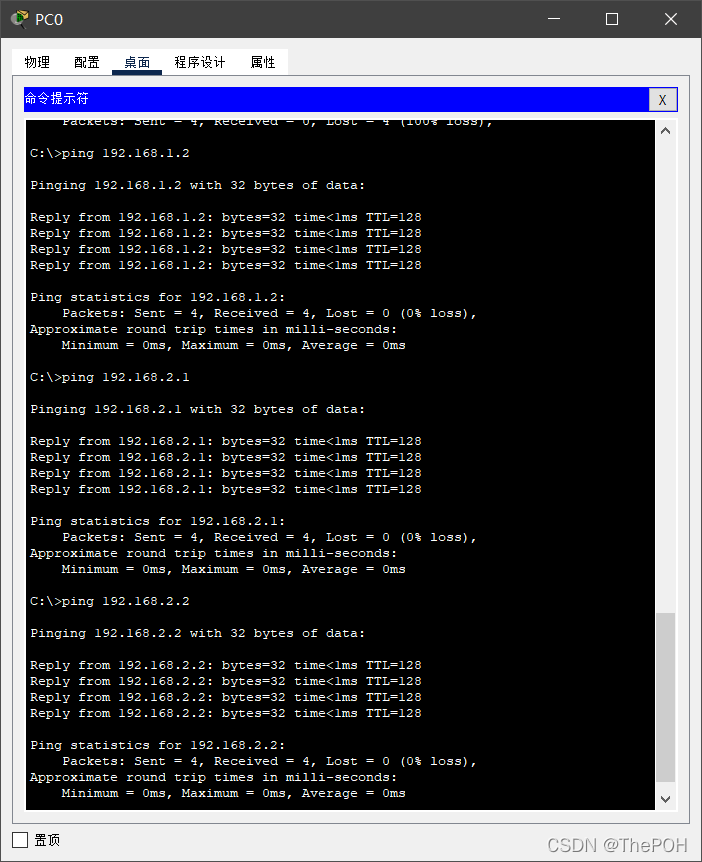

可以互相ping通。

因为4台PC机的IP地址与子网掩码相与后均为192.168.0.0，网络号相同，均为同一个子网，故可以互相ping通。

使用二层交换机连接的网络需要配置网关吗？为什么？
答：如果交换机只与本网段的设备通信就不需要配置网关，但如果需要与其它网段的设备通信就必须要配置网关。

集线器 Hub 是工作在物理层的多接口设备，它与交换机的区别是什么？
答：交换机工作在数据链路层，通过MAC地址转发数据。Hub工作在物理层，通过广播的形式转发数据。

三、交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！

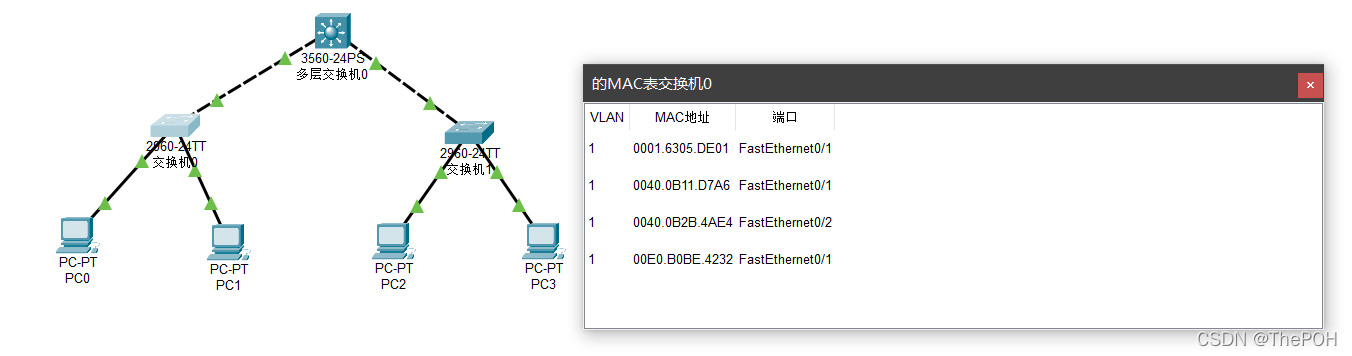

仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子网，使用工具栏中的放大镜点击某交换机如左边的 Switch3，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理？），用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，请思考如何得来。随着网络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！

由于MAC Table最初是空的，它将把接收到的转发帧进行广播；若收到某一端口发回的回复即可知道该帧的MAC地址并存到其MAC表中。
用 PC0 ping了PC1 后，该交换机的 MAC 表会有相应的记录，这是通过ARP得来的MAC地址。

四、生成树协议（Spanning Tree Protocol）

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路，那么就会产生广播循环风暴，从而严重影响网络性能。

而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。
只使用交换机，构建如下拓扑：

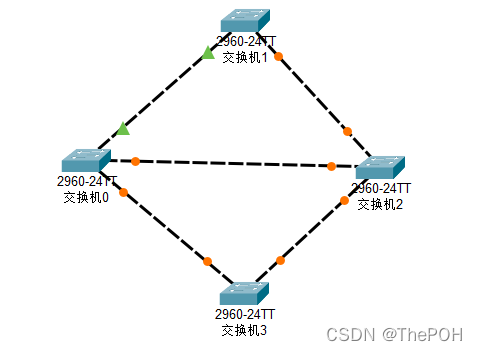

这是初始时的状态。我们可以看到交换机之间有回路，这会造成广播帧循环传送即形成广播风暴，严重影响网络性能。
随后，交换机将自动通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵以 交换机0为根（具体哪个是根交换机有相关的策略）的具有唯一路径树即生成树！

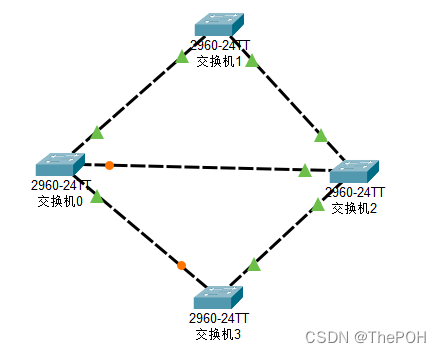

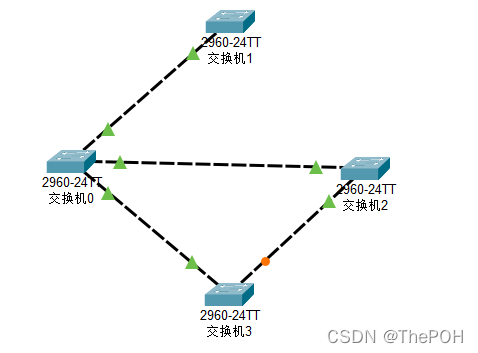

经过一段时间，随着 STP 协议成功构建了生成树后，交换机0和交换机2 的接口以及交换机0和交换机3的接口当前物理上是连接的，但逻辑上是不通的，处于Blocking状态（桔色）如下图所示

在网络运行期间，假设某个时候交换机1与 交换机2之间的物理连接出现问题（将 交换机1与 交换机2的连线剪掉），则该生成树将自动发生变化。交换机0和交换机2先前 Blocking 的那个接口现在活动了（绿色），现在交换机2和交换机3的连线处于 Blocking 状态（桔色）。如下图所示：

交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路，从而形成广播风暴。

五、路由器配置初步

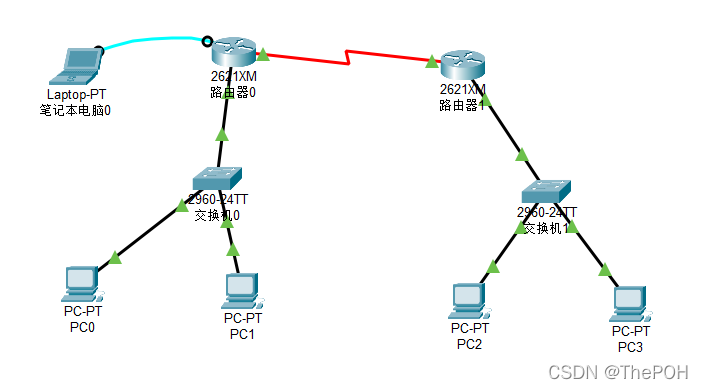

我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：

说明一
交通大学与重庆大学显然是两个不同的子网。在不同子网间通信需通过路由器。

路由器的每个接口下至少是一个子网，图中我们简单的规划了 3 个子网：

1.左边路由器是交通大学的，其下使用交换机连接交通大学的网络，分配网络号 192.168.1.0/24，该路由器接口也是交通大学网络的网关，分配 IP 为 192.168.1.1
2.右边路由器是重庆大学的，其下使用交换机连接重庆大学的网络，分配网络号 192.168.3.0/24，该路由器接口也是重庆大学网络的网关，分配 IP 为 192.168.3.1
3.两个路由器之间使用广域网接口相连，也是一个子网，分配网络号 192.168.2.0/24

说明二
现实中，交通大学和重庆大学的连接是远程的。该连接要么通过路由器的光纤接口，要么通过广域网接口即所谓的 serial 口进行，一般不会通过双绞线连接（成本问题，双绞线每90米左右就要设置一个路由器）。

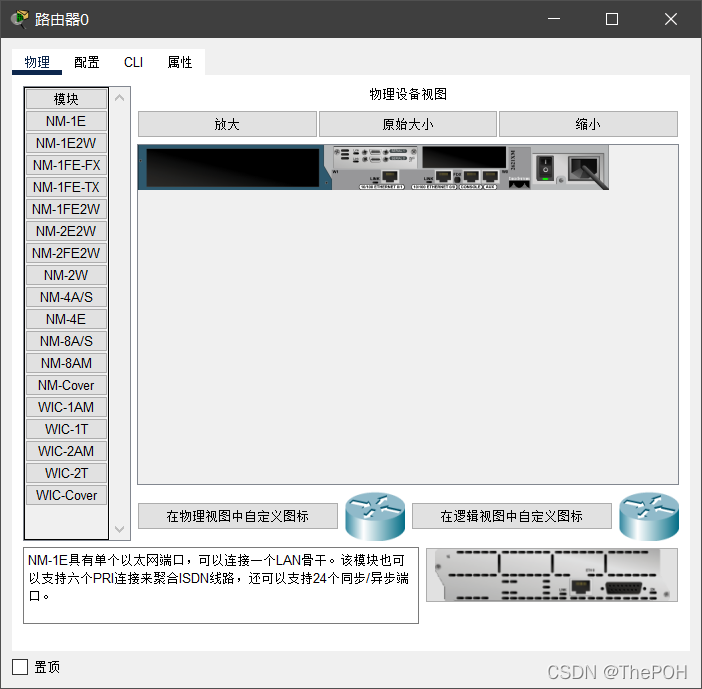

如下图：添加serial接口的方法
首先关闭路由器电源，在左侧模块列找出WIC-2T模块，拖拽到路由器的一个空接口上，再启动路由器电源即可。

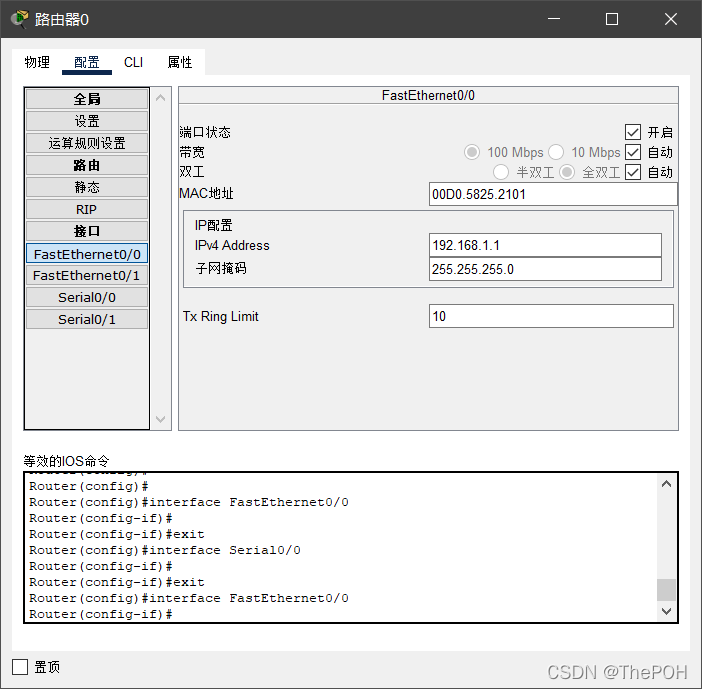

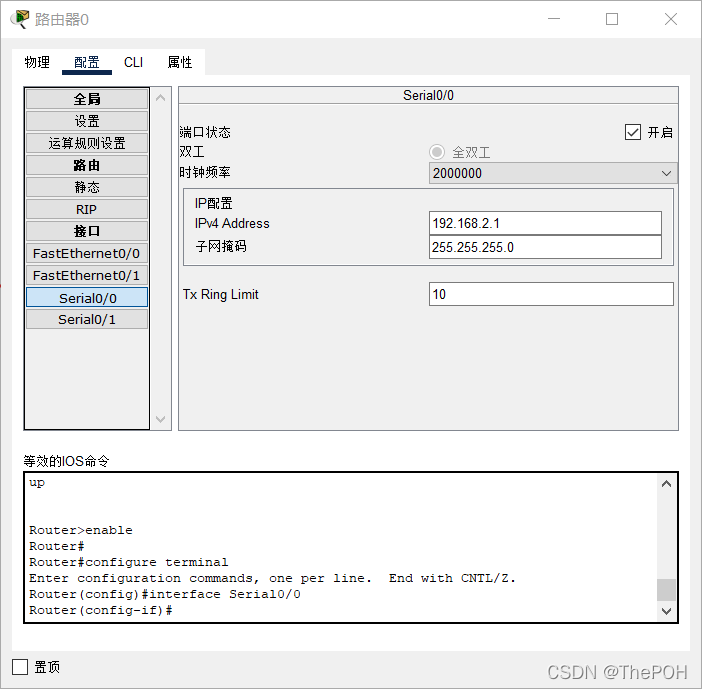

添加好serial模块后即可在配置界面设置serial接口属性。配置完成一个接口后记得在“端口状态”栏把这个端口打开！


说明三
在模拟的广域网连接中需注意 DCE 和 DTE 端（连线时线路上有提示，带一个时钟标志的是 DCE 端。），在 DCE 端需配置时钟频率 64000。连线接口即选择serial接口。

说明四
路由器有多种命令行配置模式，每种模式对应不同的提示符及相应的权限。

请留意在正确的模式下输入配置相关的命令。
User mode：用户模式
Privileged mode：特权模式
Global configuration mode：全局配置模式
Interface mode：接口配置模式
Subinterface mode：子接口配置模式

说明五
在现实中，对新的路由器，显然不能远程进行配置，我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置（注意设置比特率为9600）后，才能通过网络远程进行配置。这也是上图左上画出笔记本连接的用意。（使用配置线即蓝色的线，分别连接笔记本的RS 232端口和路由器的console端口）

说明六
在路由器的 CLI 界面中，可看到路由器刚启动成功后，因为无任何配置，将会提示是否进行对话配置（Would you like to enter the initial configuration dialog?），因其步骤繁多，请选择 NO

🗣 注意

在我们的实验中可不进行如下的配置&#x
