tecplot不显示select variables

于 2024-11-04 16:04:40 发布
阅读量302 收藏
点赞数 2
分类专栏： tecplot 文章标签： 经验分享 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_52008124/article/details/143486903
版权

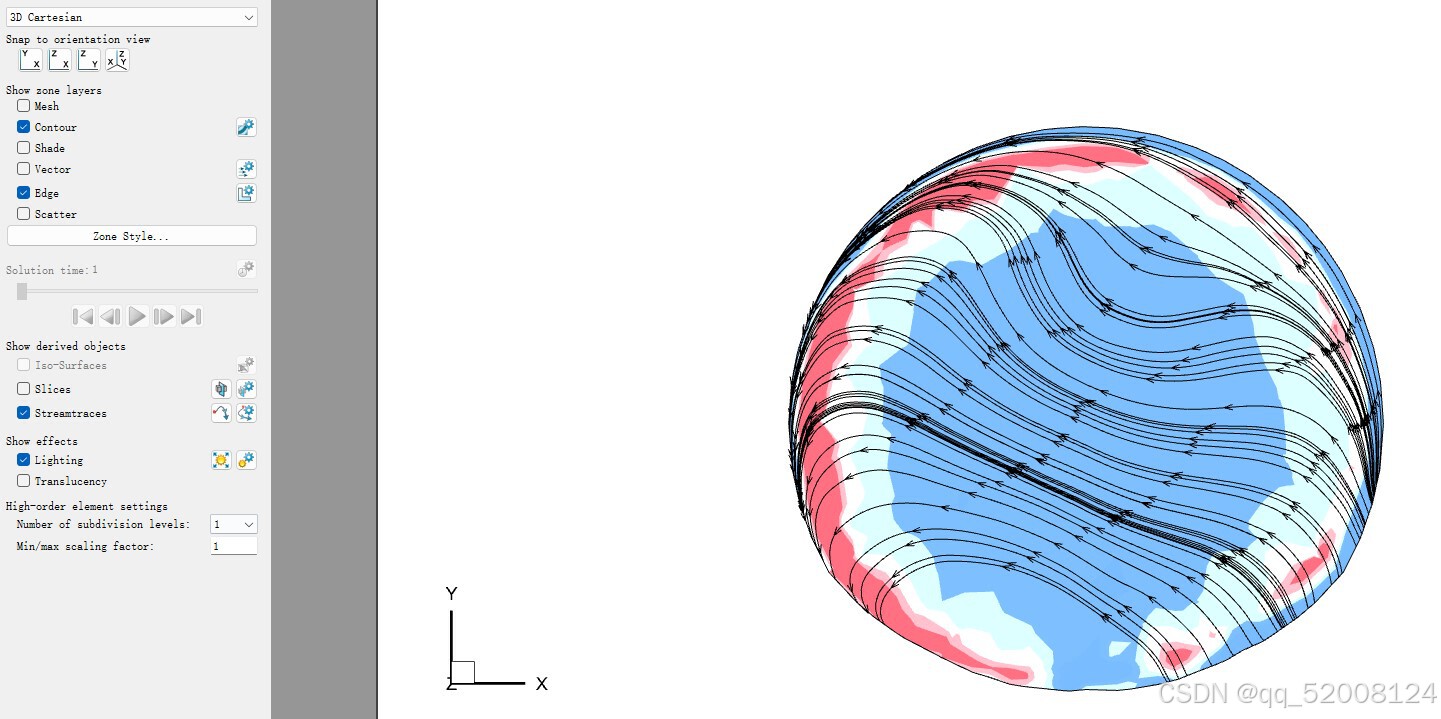

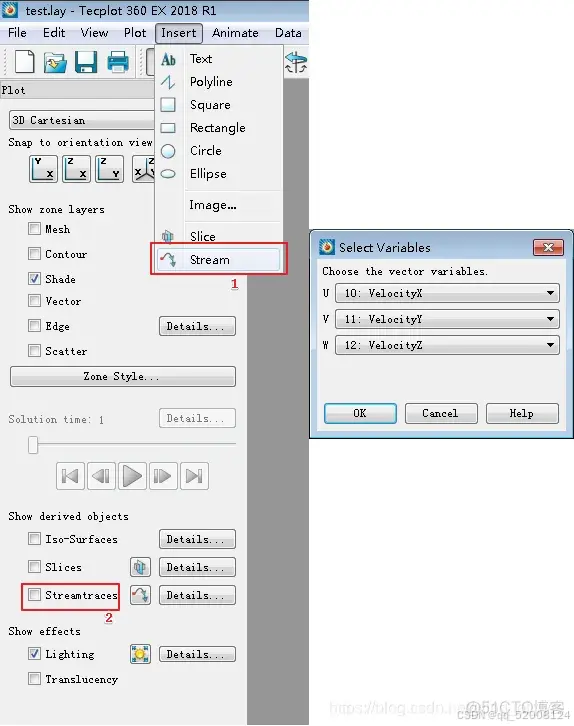

tecplot 在一个窗口中第一次设置streamtraces迹线时会有弹窗select variables选择参数，但是选择并确定之后想要更改已选定的参数，点击streamtraces却没有select variables窗口弹出，请问怎么解决#Tecplot #Streamtraces #迹线 #绘图
