前言

Nios系统的所有外设都是通过Avalon总线与Nios CPU相接的，Avalon(阿瓦隆) 总线是一种协议较为简单的系统总线(内总线)，Nios通过Avalon总线与外界进行数据交换。之前就一直有所耳闻，并没真正去深入的了解过，今天让我们一起来学习学习。Intel官方文档地址：Avalon

一、Avalon接口简介

总的来说，Avalon可以方便我们轻松的连接各种组件，进而简化我们的系统设计。常用于我们的流式传输高速数据、读写寄存器和存储器以及控制片外器件的接口。接口可以应用于我们的自定义组件或英特尔原有的组件。在Intel官方文档中定义了7种接口，我们分别来看看。

1、七种接口定义

1、Avalon Streaming Interface (Avalon -ST)

这是Avalon的流式接口，该接口支持单向数据流的接口，包括多路复用、数据包、DSP数据流等。

2、Avalon Memory Mapped Interface ( Avalon -MM)

这是Avalon的内存映射接口，基于地址的读/写接口，是主-从连接的典型接口。

3、Avalon Conduit Interface

Avalon Conduit接口，适用于不适合其他Avalon类型的单个/多个信号。使用该信号可以将信号导出到顶层SOPC系统，这样就可以将它连接到设计的其他模块。

4、Avalon Tri-State Conduit Interface（Avalon -TC）

Avalon三态Conduit接口 – 与片外设备的接口。多个外设可以通过信号多路复用来共享管脚，从而减少FPGA的管脚数和PCB上的走线数量。

5、Avalon Interrupt Interface

Avalon 中断接口 — 允许组件向其他组件发出事件信号的接口。

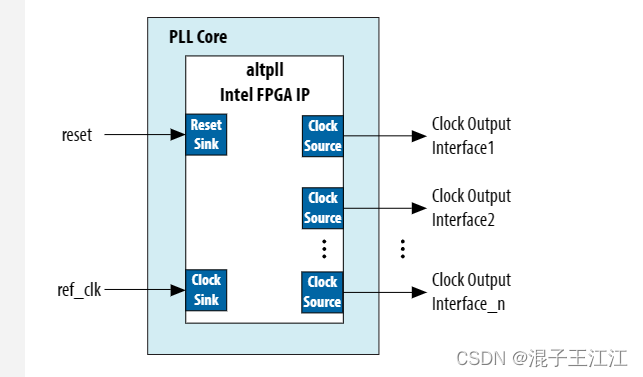

6、Avalon Clock Interface

Avalon 时钟接口 — 驱动或接收时钟的接口。

7、Avalon Reset Interface

Avalon 重置接口 — 提供重置连接的接口。

注意：单个组件可以包含任意数量的这些接口，也可以包含相同接口类型的多个实例。

2、接口需要关注的点

1、Avalon Properties and Parameters

这是Avalon的属性参数，Avalon接口使用属性描述它们的行为。每种接口类型的规范定义了所有接口属性和默认值。
例如：Avalon -ST 接口 maxChannel 的属性允许您指定接口支持的通道数。Avalon 时钟接口 clockRate 的属性提供时钟信号的频率。

2、Signal Roles

每个Avalon接口可以定义信号角色及行为，并且大多数信号角色是可选的。我们可以灵活的选择实现所需功能所需的信号角色。
例如：Avalon® -MM 接口包括支持突发的组件的可选 beginbursttransfer 角色和 burstcount 信号角色。Avalon® -ST 接口包括支持数据包的接口的可选 startofpacket 角色和 endofpacket 信号角色。

需要注意的是：除 Avalon 导管接口外，每个接口只能包含每个信号角色的一个信号，许多信号角色允许低电平有效信号，官方文档通常使用高电平有效信号。

3、Interface Timing

这是接口的时序，用于描述我们各个接口类型传输的计时信息，这些接口中的任何一个都无法保证性能，实际性能取决于许多因素，包括组件设计和系统实现。大多数 Avalon 接口不得对时钟和复位以外的信号进行边沿敏感。

4、系统设计中的 Avalon 接口

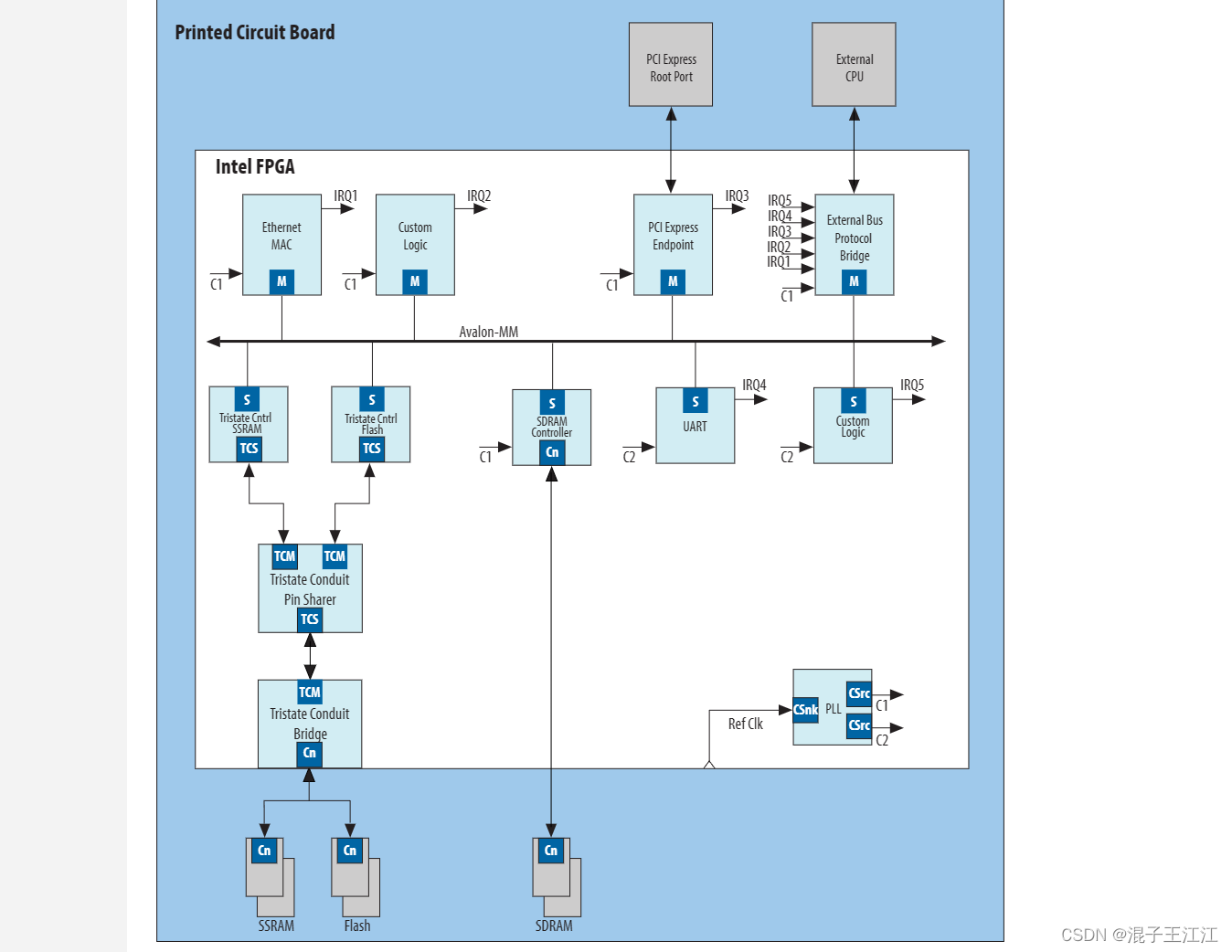

在下图中，外部处理器通过带有Avalon® -MM接口的外部总线桥访问片上组件的控制和状态寄存器。PCI Express 根端口通过驱动具有 Avalon® -MM 主机接口的片上 PCI Express 端点来控制印刷电路板上的设备和 FPGA 的其他组件。外部处理器处理来自五个组件的中断。PLL通过Avalon®时钟接收器接口接受参考时钟，并提供两个时钟源。闪存和SRAM存储器通过Avalon® -TC接口共享FPGA引脚。最后，SDRAM 控制器通过 Avalon® Conduit 接口访问外部 SDRAM 存储器。

在这里插入图片描述
