一、对于三相电源线的电动机，反转只需要任意的交换两根电源线即可

在这里插入图片描述

二、例如接通KM1对应正转的话，则接通KM2则对应反转

在这里插入图片描述

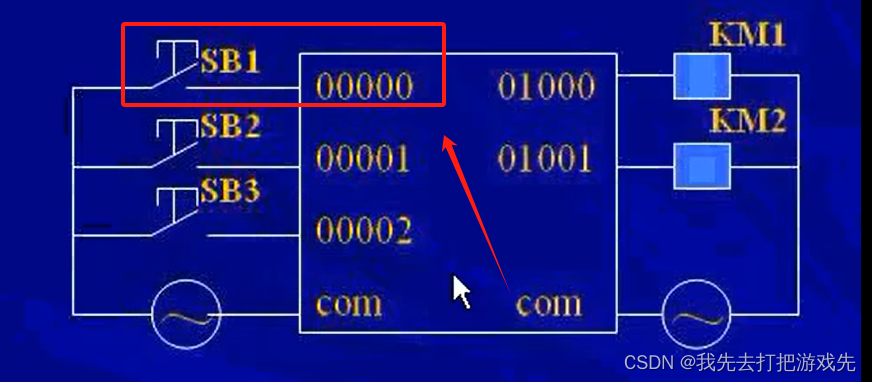

三、电机正转按钮及其对应的地址

在这里插入图片描述

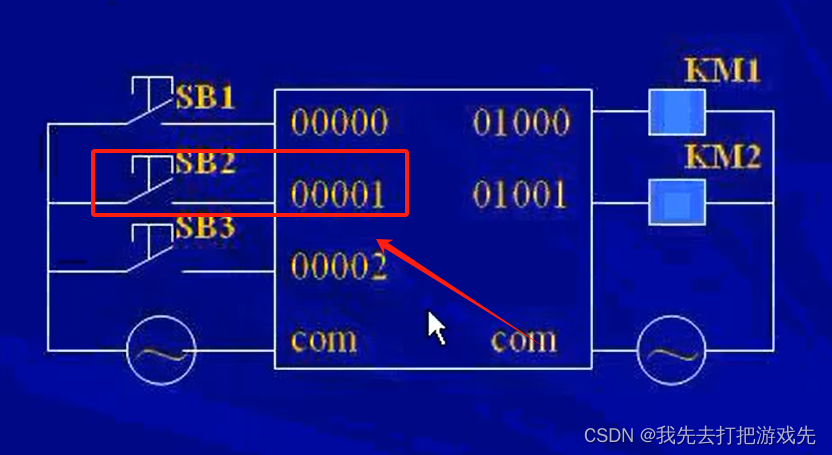

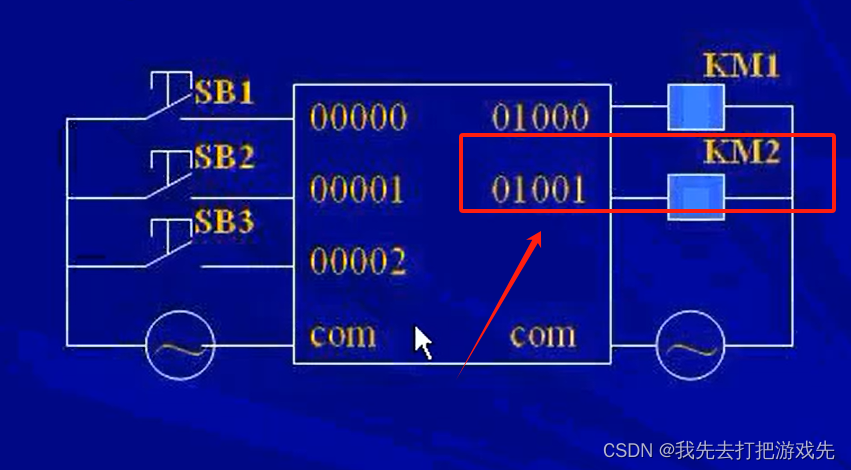

四、电机反转按钮及其对应的地址

在这里插入图片描述

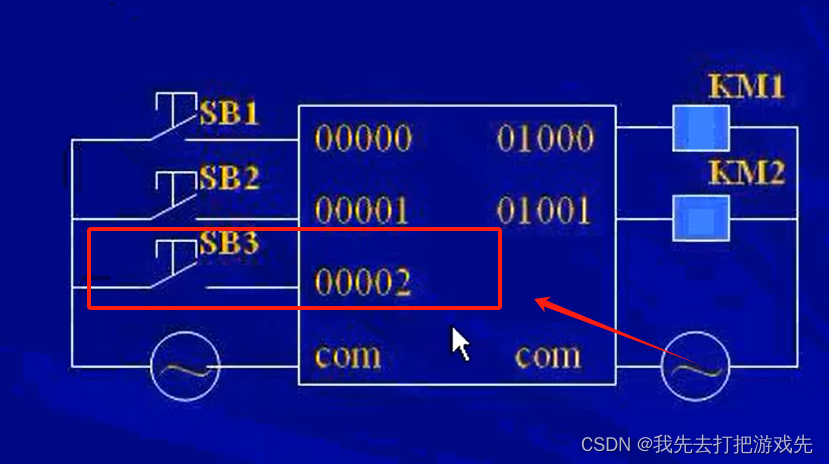

五、电机停止按钮及其对应的地址

在这里插入图片描述

六、正转的接触器线圈

在这里插入图片描述

七、反转的接触器线圈

在这里插入图片描述

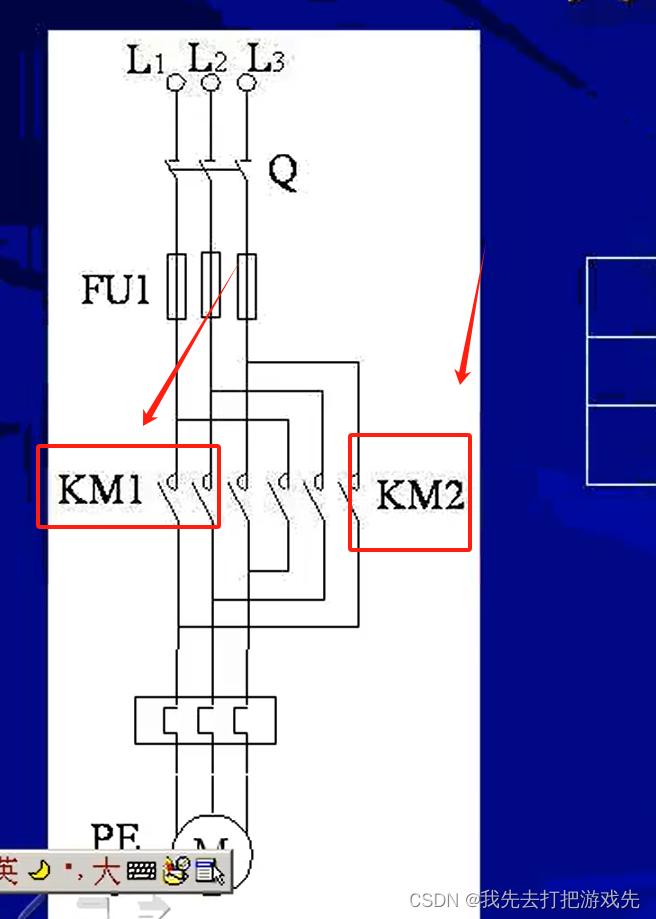

八、对应的控制电路

在这里插入图片描述

九、对应的梯形图程序

在这里插入图片描述

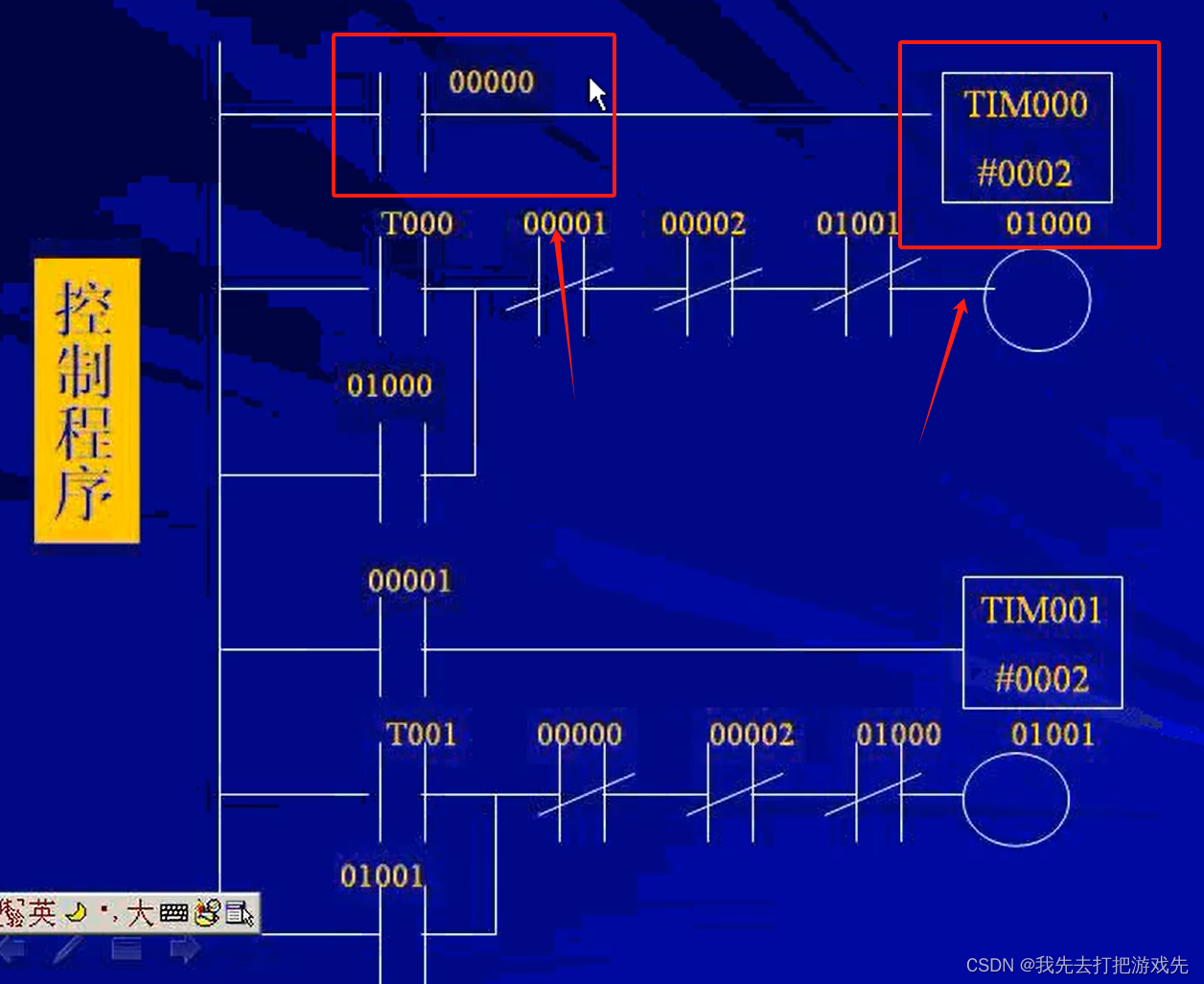

1、按下正转按钮接通定时器TIM000，定时器延时0.2s

在这里插入图片描述

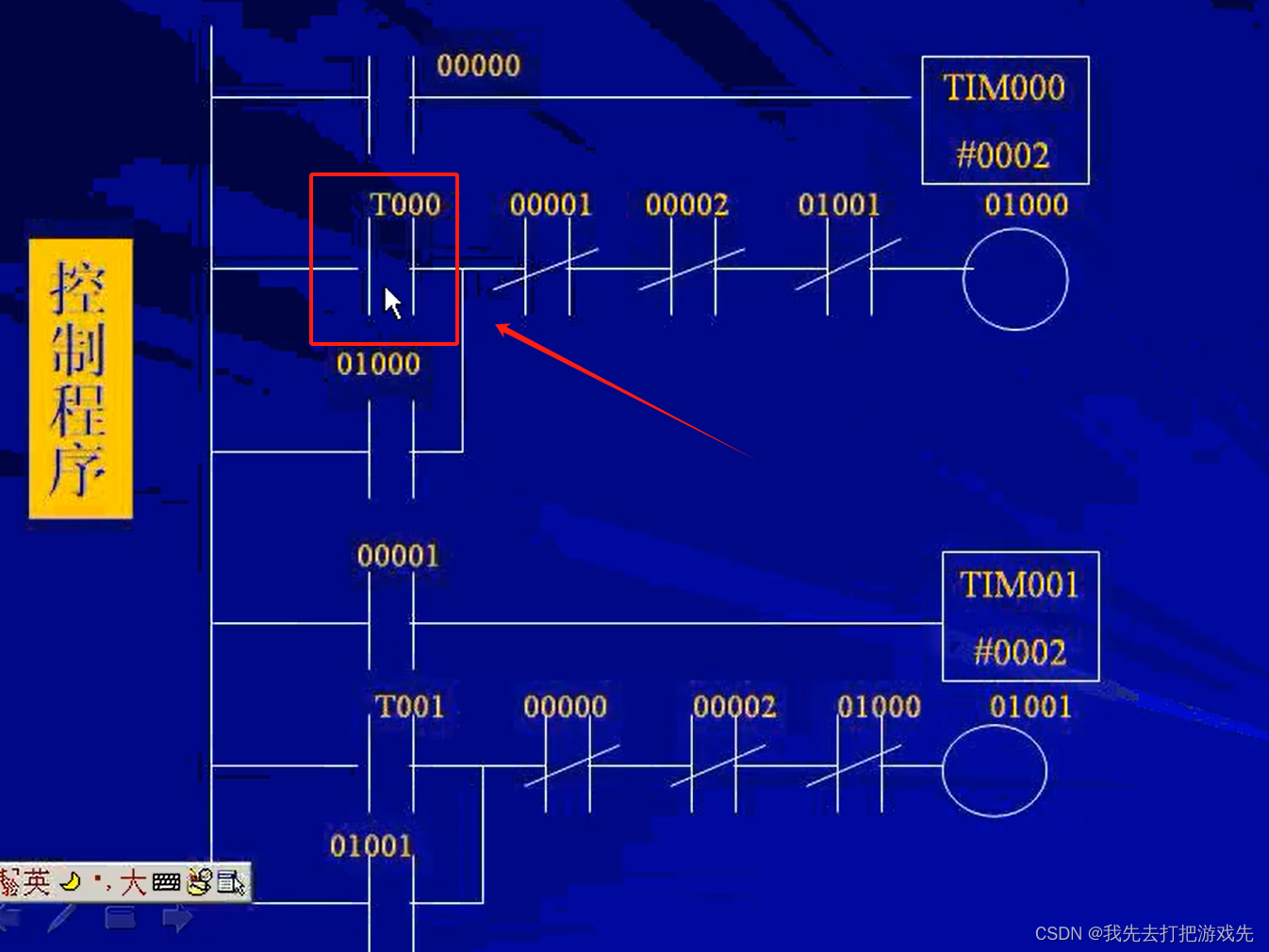

2、定时0.2s好以后，接通T000触点，接通电动机正转线路

在这里插入图片描述

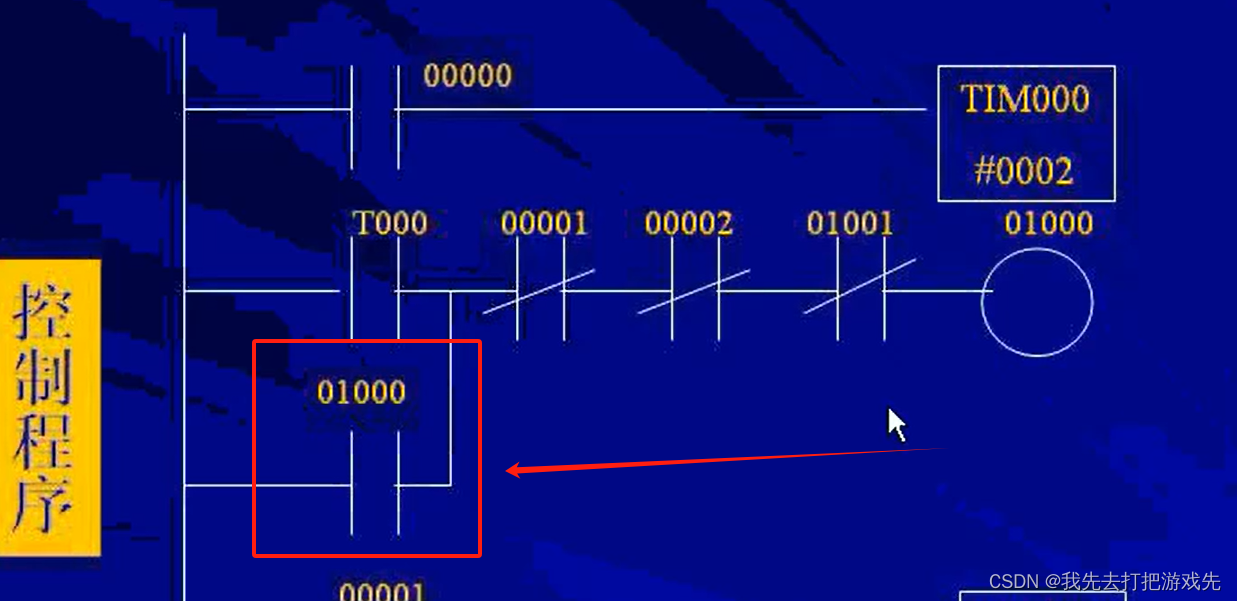

3、这是一个自锁功能的触点，使得正转按钮按下后不需要一直按着，电动机也能旋转

在这里插入图片描述

4、同理的，这是反转按钮，反转按下后，延时0.2s，反转通路接通，电动机开始反转

在这里插入图片描述

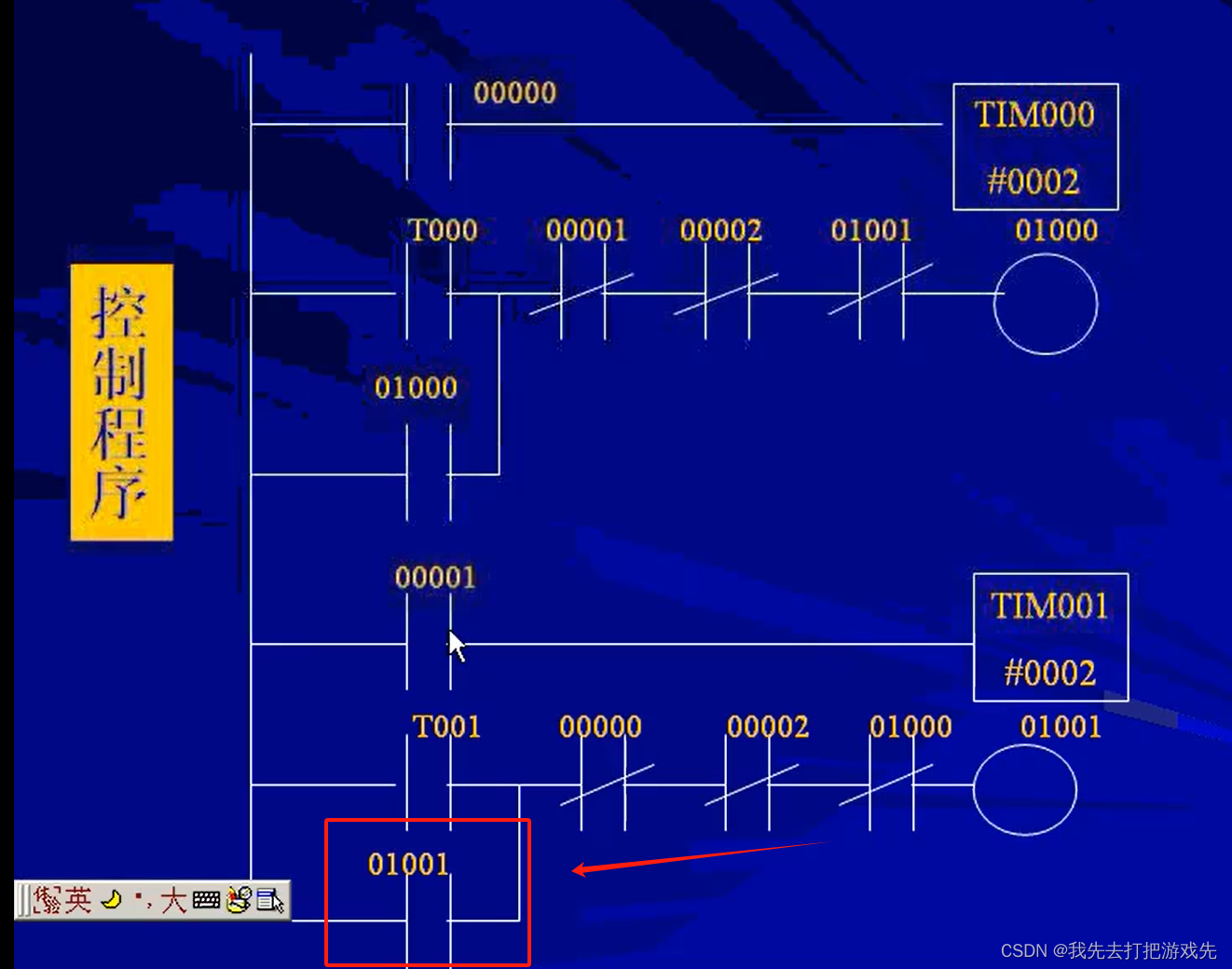

5、同理的，这是反转通路的自锁触点

在这里插入图片描述

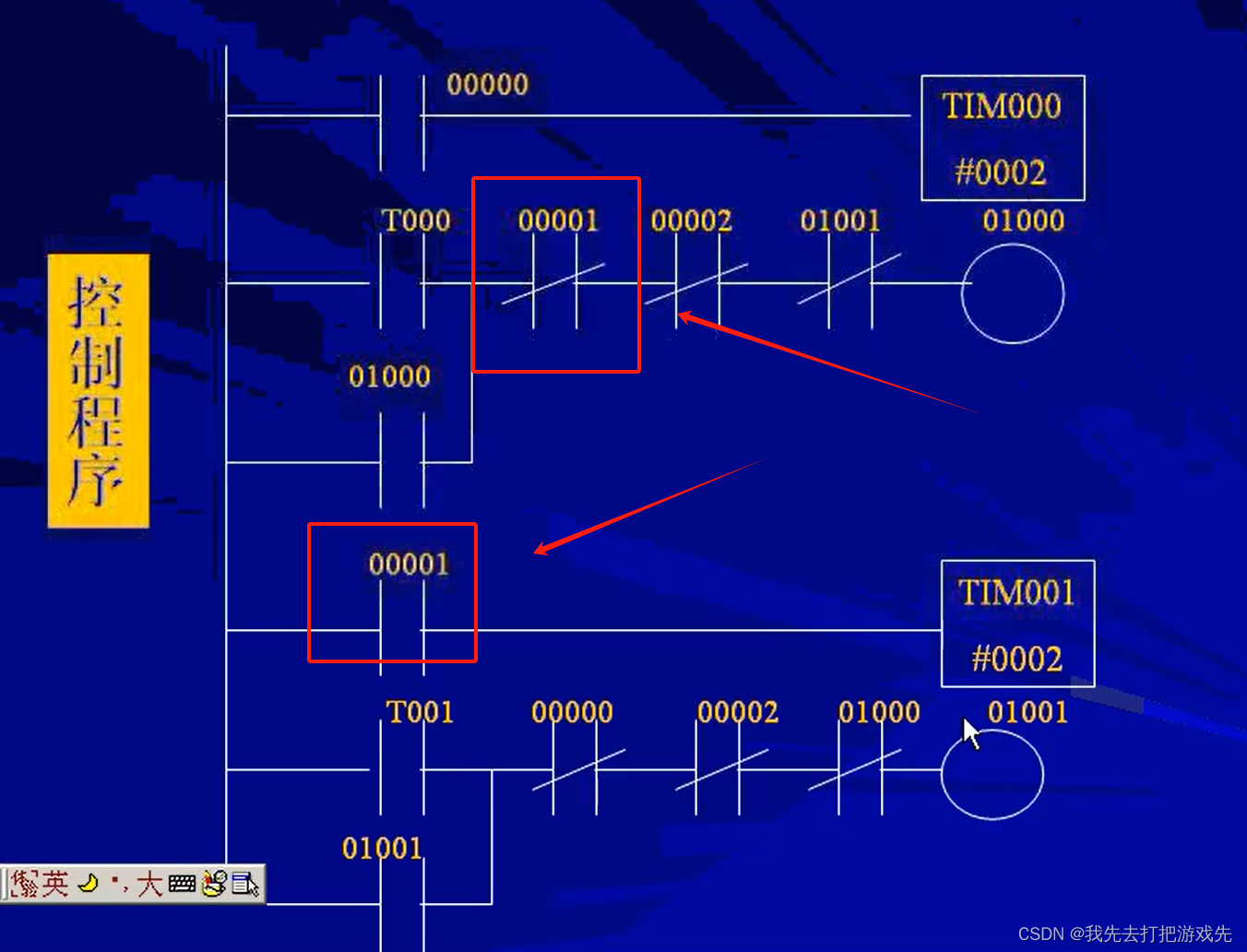

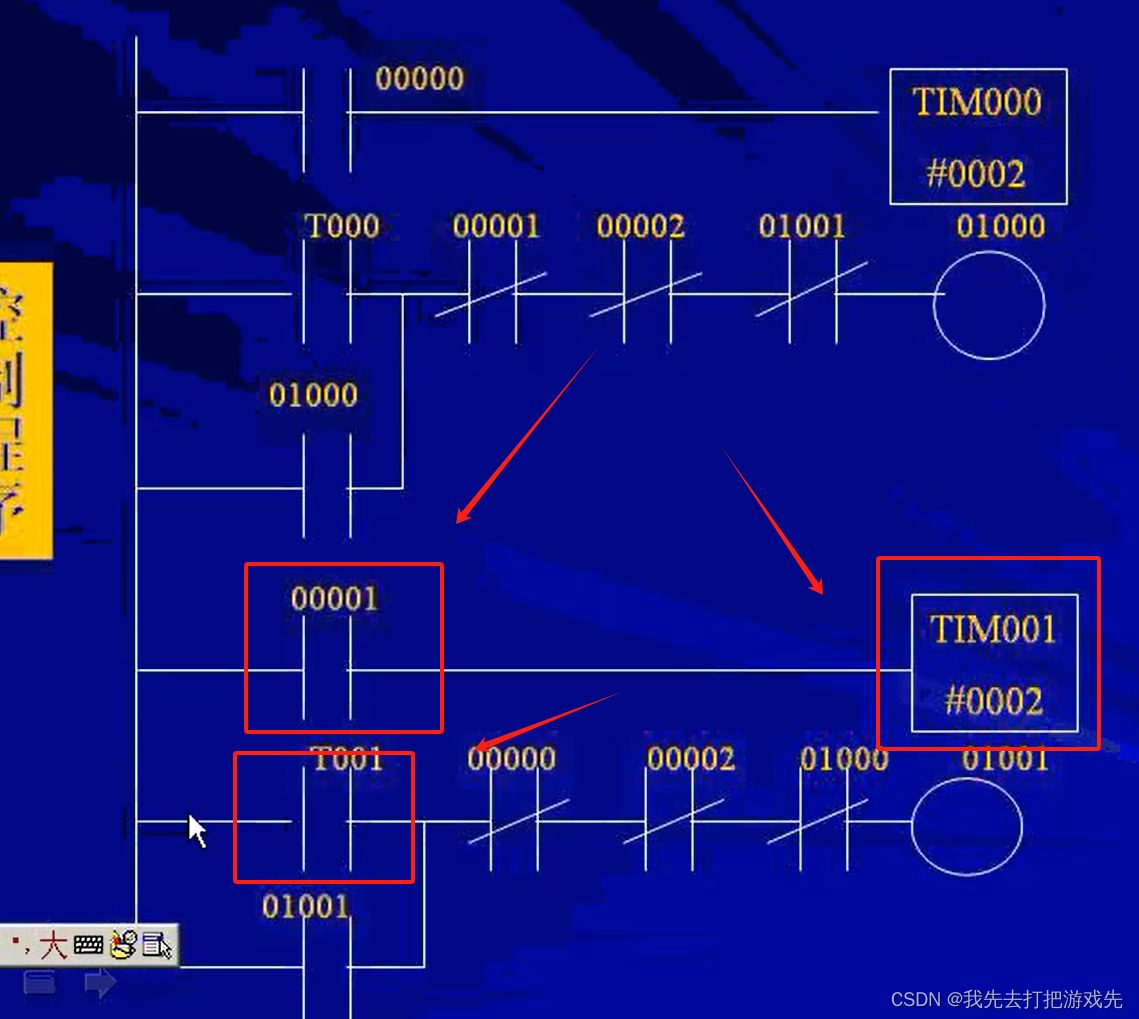

6、这里体现了一个互锁，反转按钮一旦按下，首先先断开正转通路的电源

在这里插入图片描述

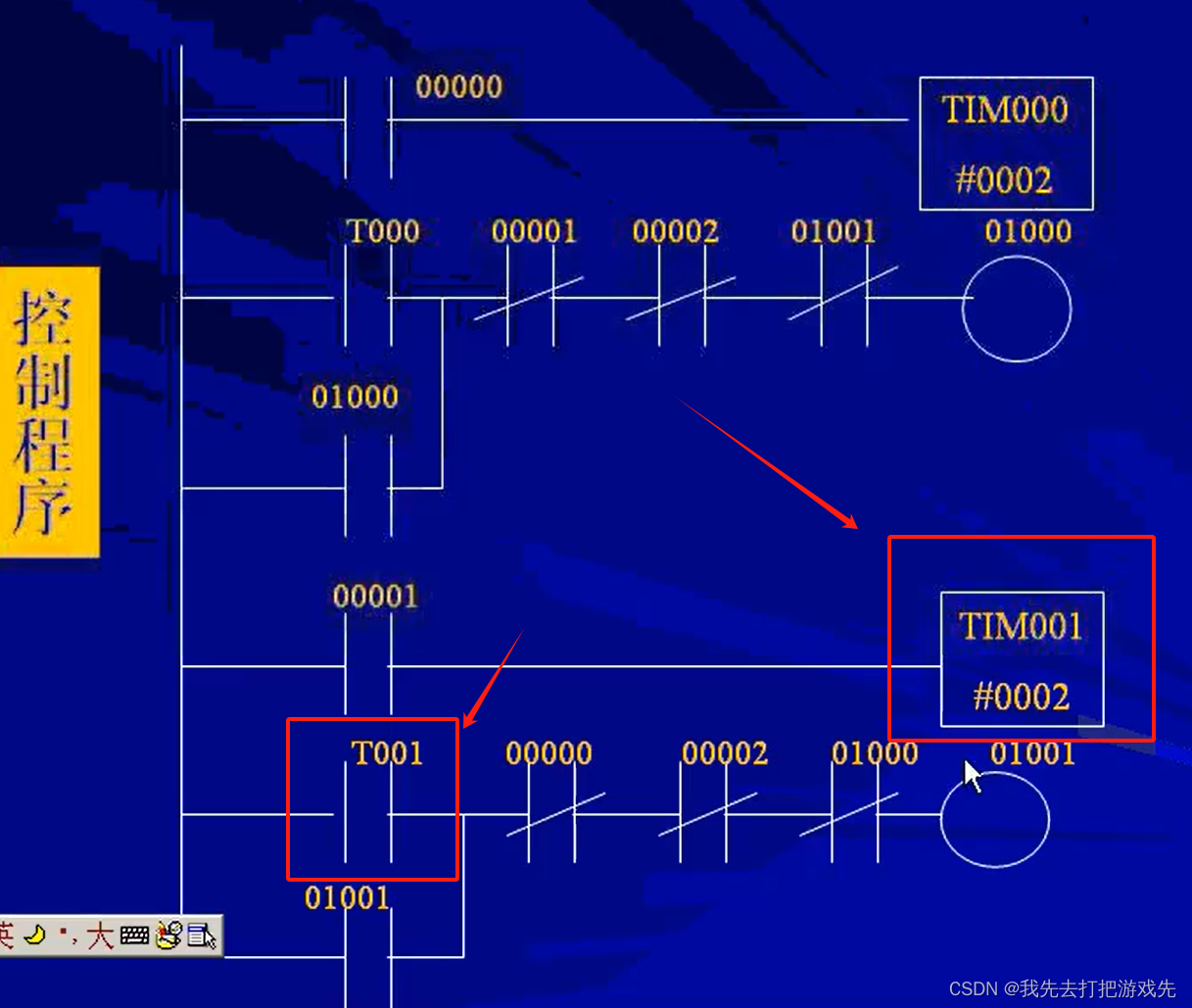

7、经过0.2s的延时后，再去接通反转通路的电源,这里定时器的作用是避免了同时发生正转电路的切断和反转电路的接通，避免短路

在这里插入图片描述

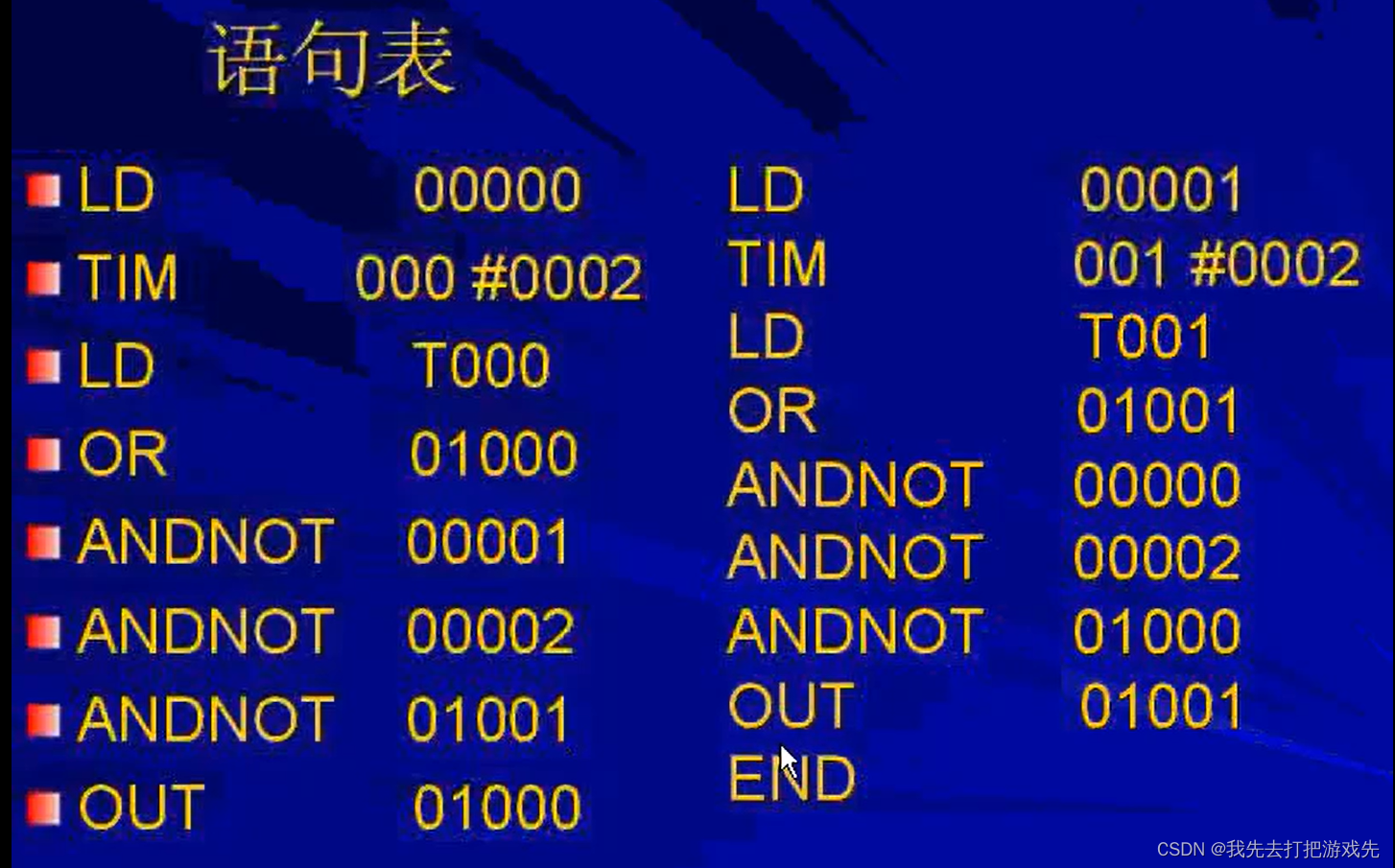

十、对应的语句表

在这里插入图片描述
