电压检测电路（电阻分压原理）

前言

做了个小板验证基于电阻分压原理的电压检测电路

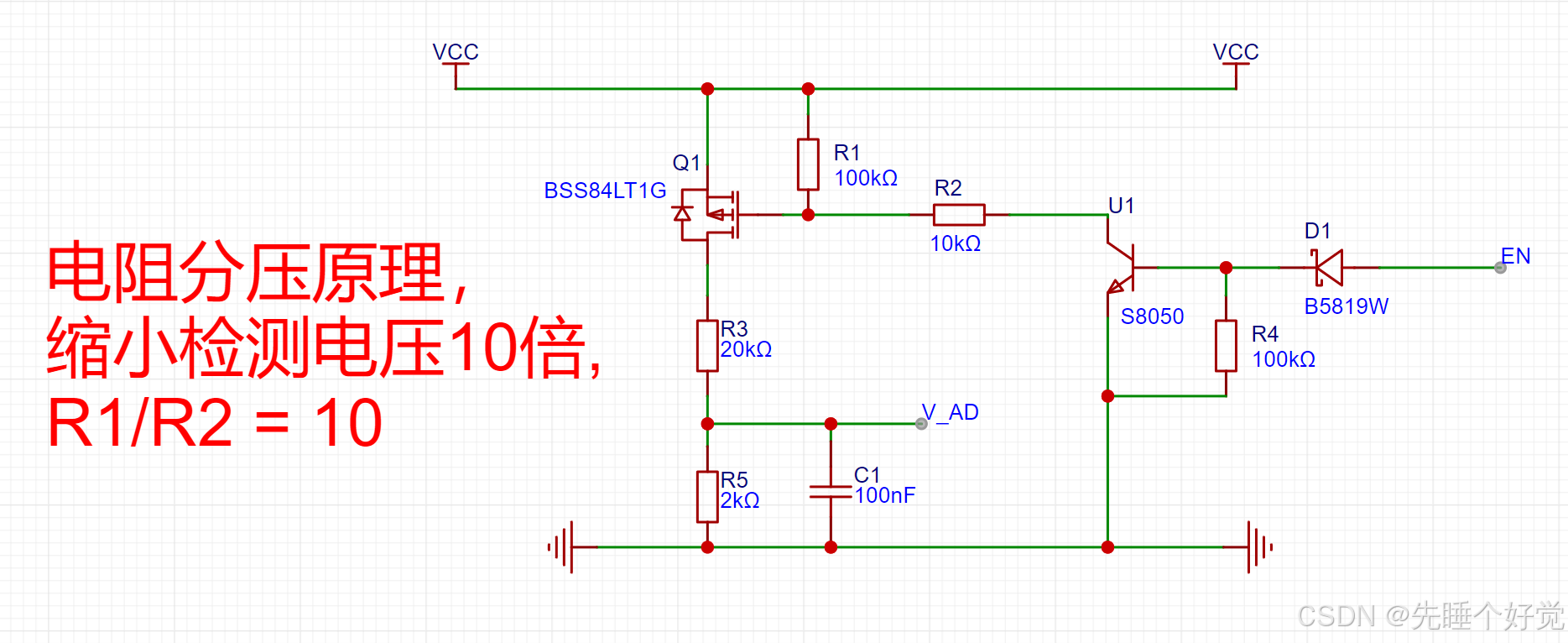

一、整体原理图

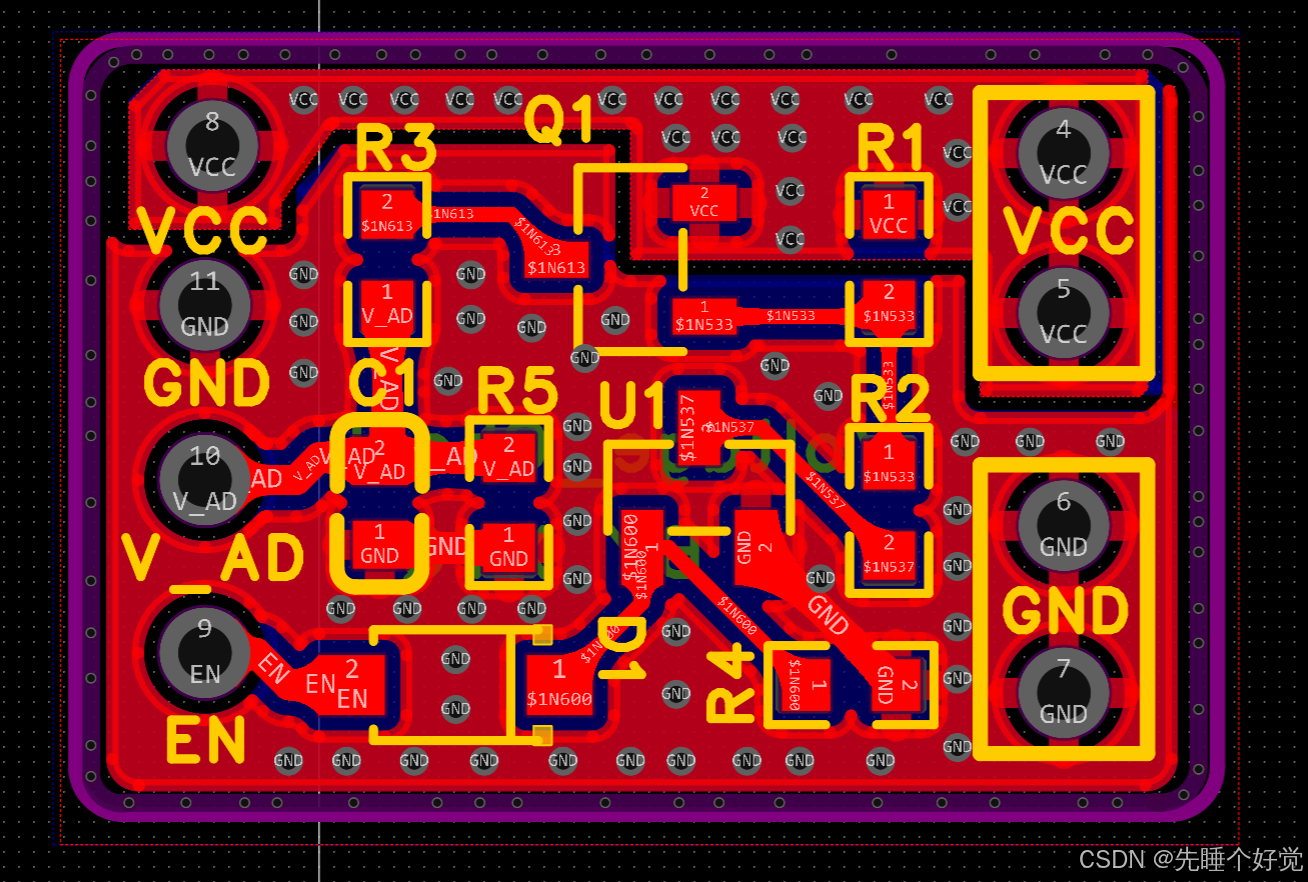

二、Layout

三、分析

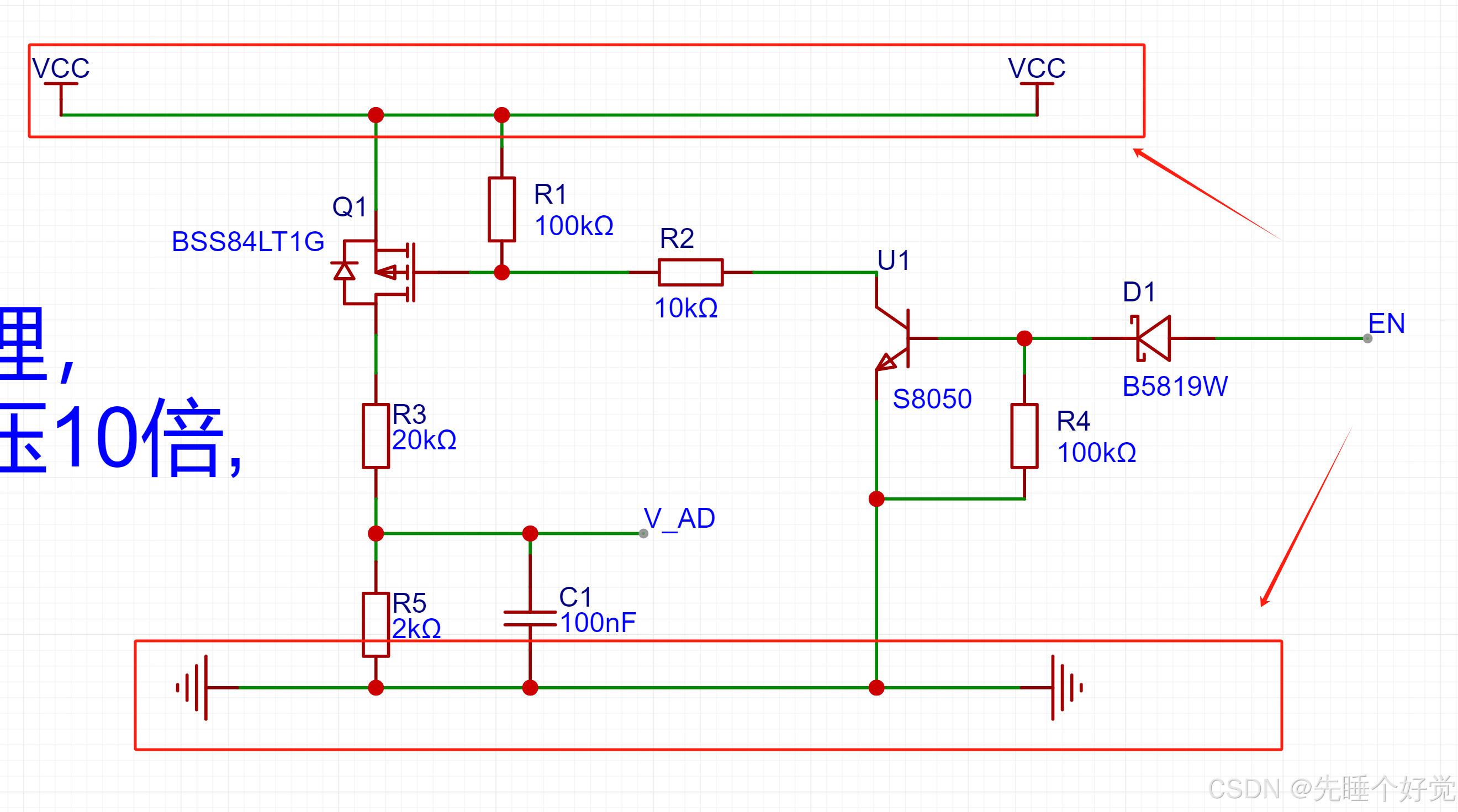

1、需要检测的电压正负极

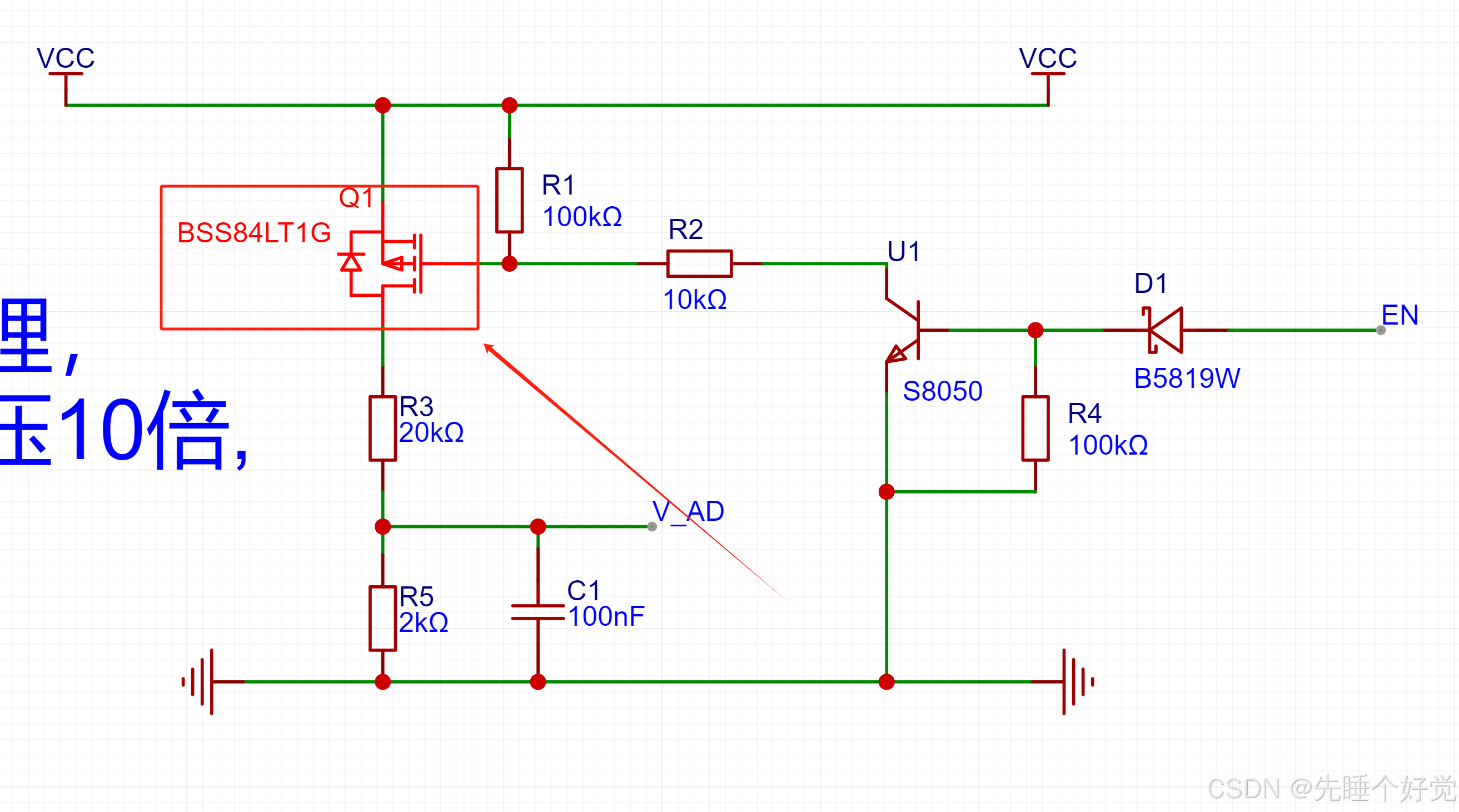

2、这是一个MOS管，用来实现低功耗，就是需要进行电压检测的时候我就打开这个MOS管，不需要的时候就关闭，该MOS管的最大耐压值还决定了能检测电压的最大值。

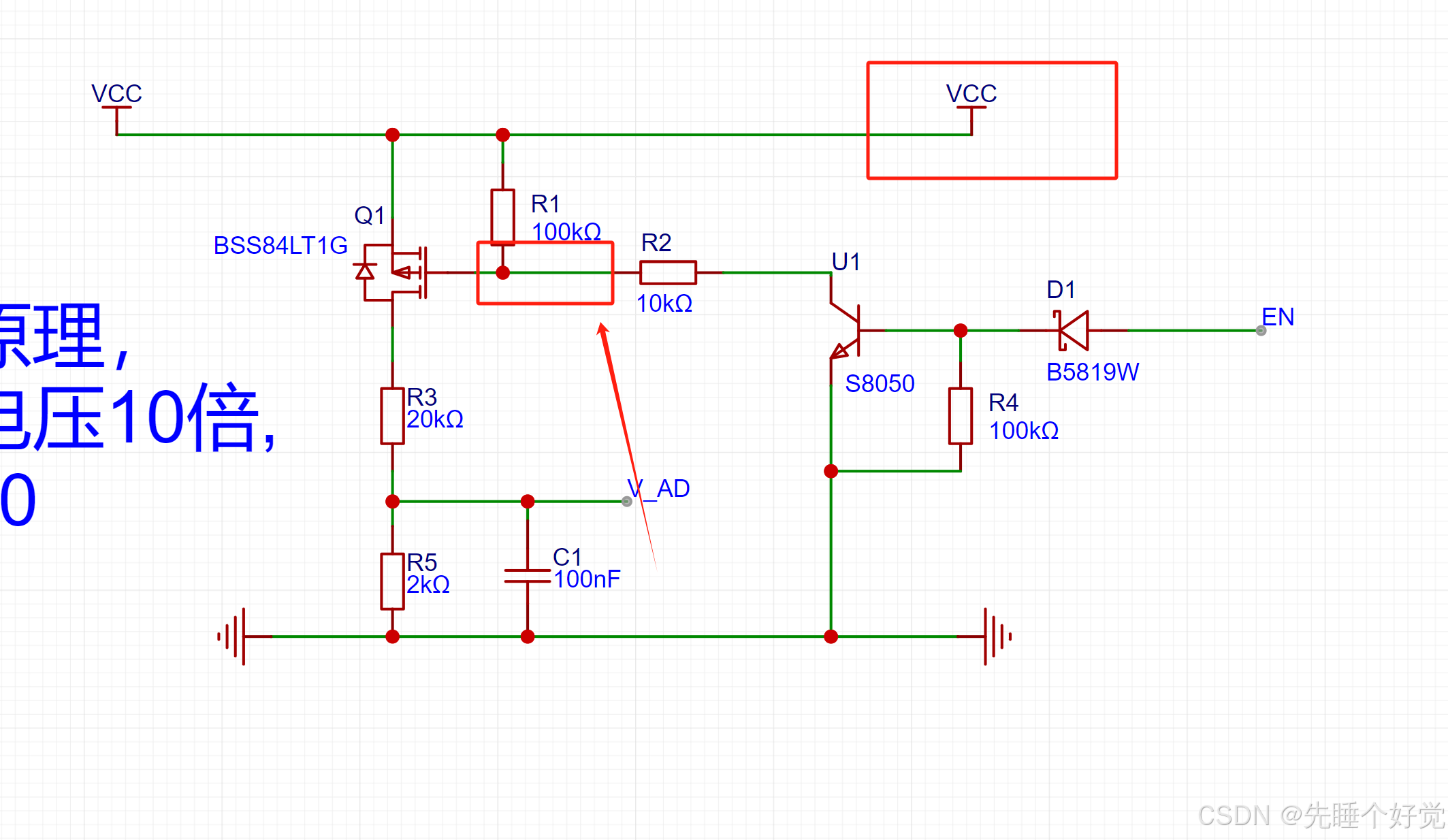

3、这里加了个100K电阻，将MOS管的栅极进行了上拉，是为了给MOS管的栅极提供了一个偏置电压，目的就是确保栅极电压确定性、稳定性，避免MOS管的栅极处于一个浮空的状态，防止MOS管发生不受控的开启与关闭。

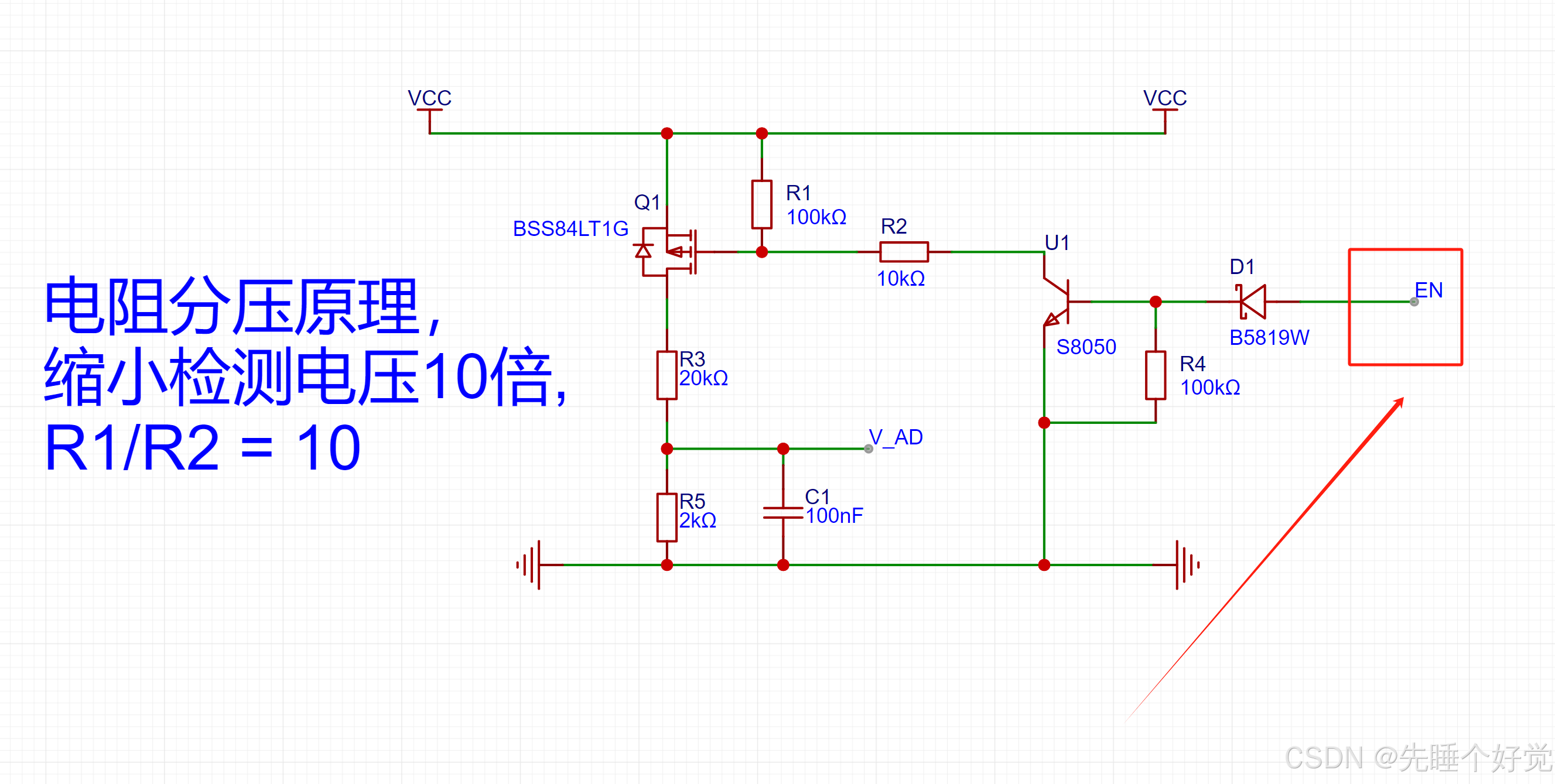

4、这个EN接到单片机的IO口，就可以实现控制这个电压检测电路开启和关闭的功能

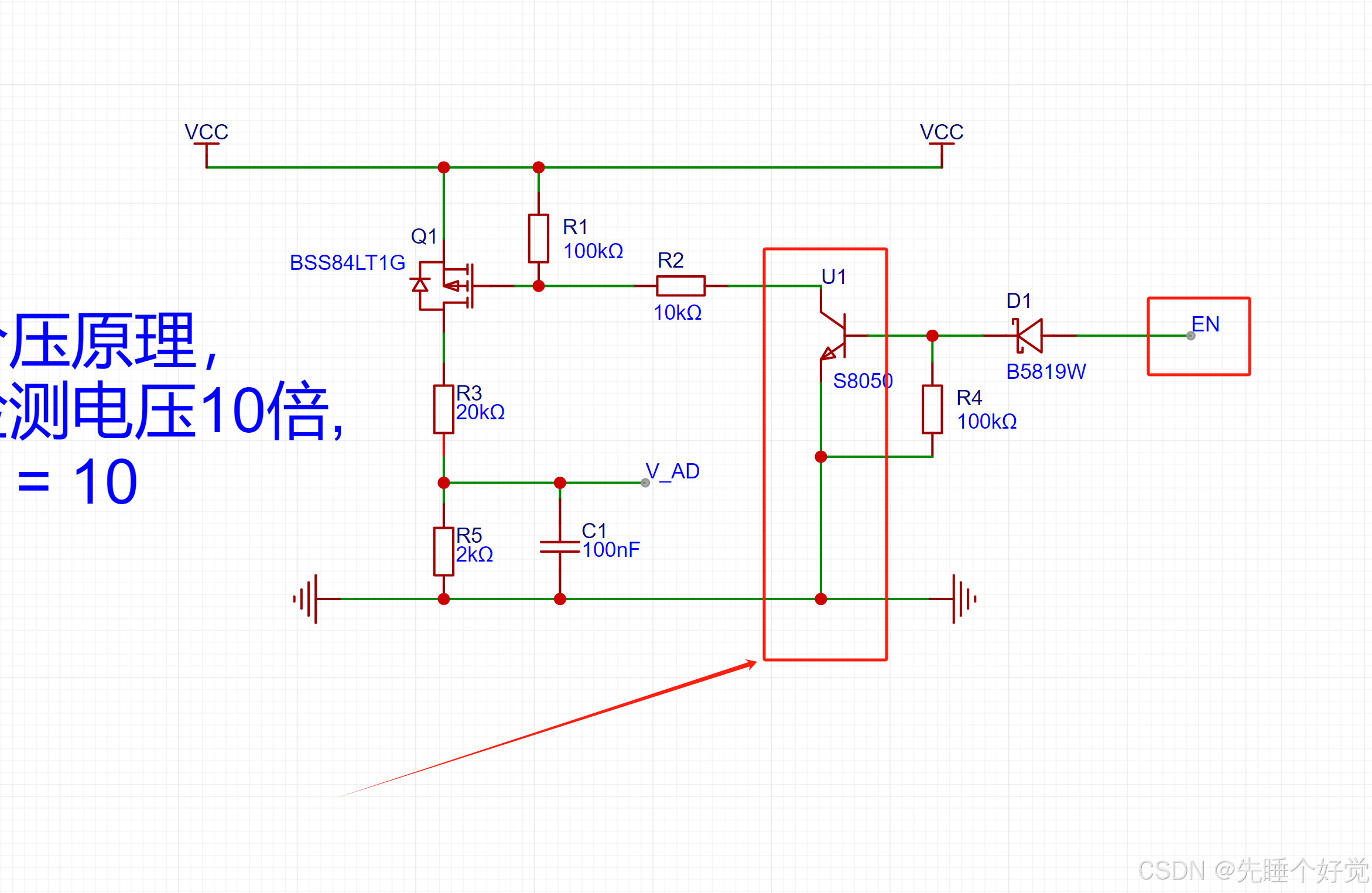

5、当EN被拉高，这个三极管就会被导通

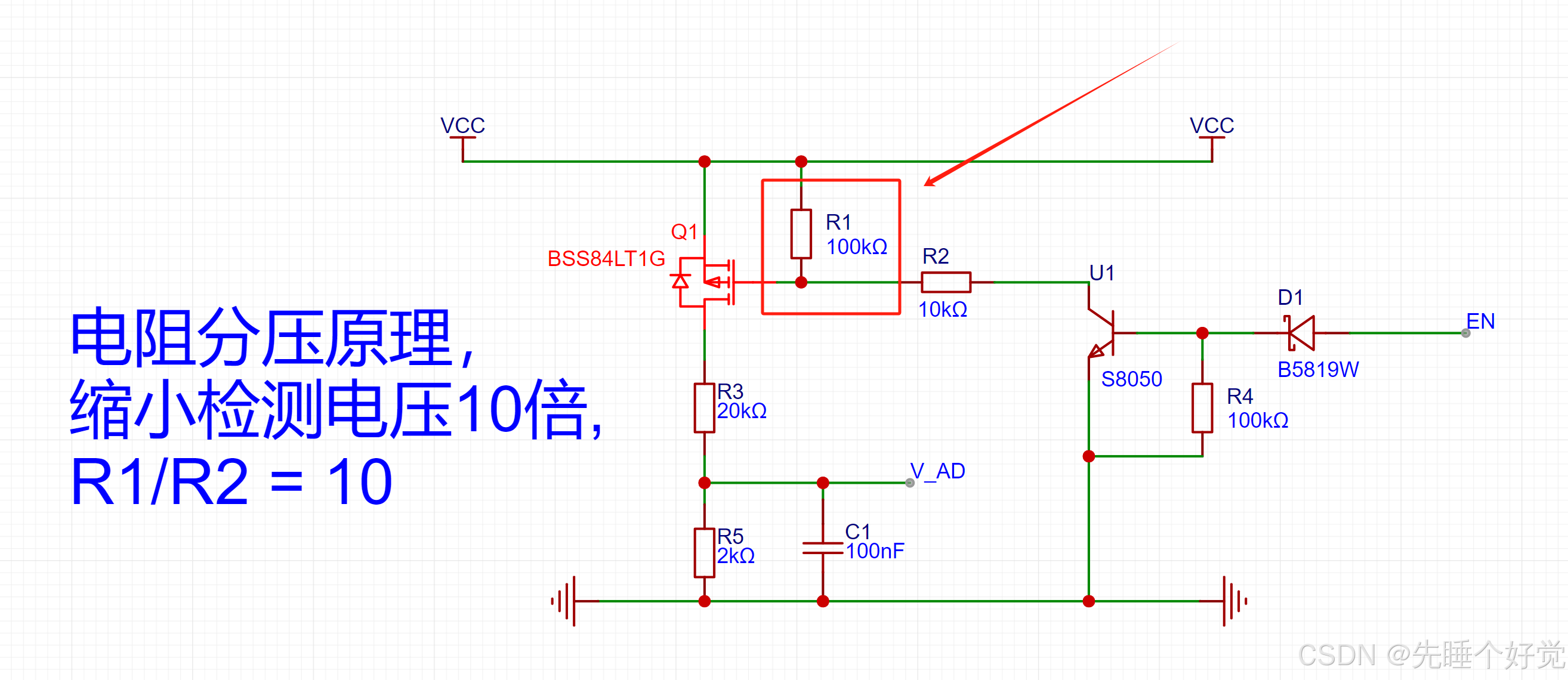

6、MOS管的栅极就会产生VCC缩小10倍的电压（根据电阻分压原理，100/10 = 10）,MOS就会导通

7、这个V_AD接到单片机的ADC，就可以实现电压检测（但是要注意检测最大电压时，单片机的io能否承受的住，如果承受不住，那就需要调成分压电阻，使得电压缩小倍数加大）

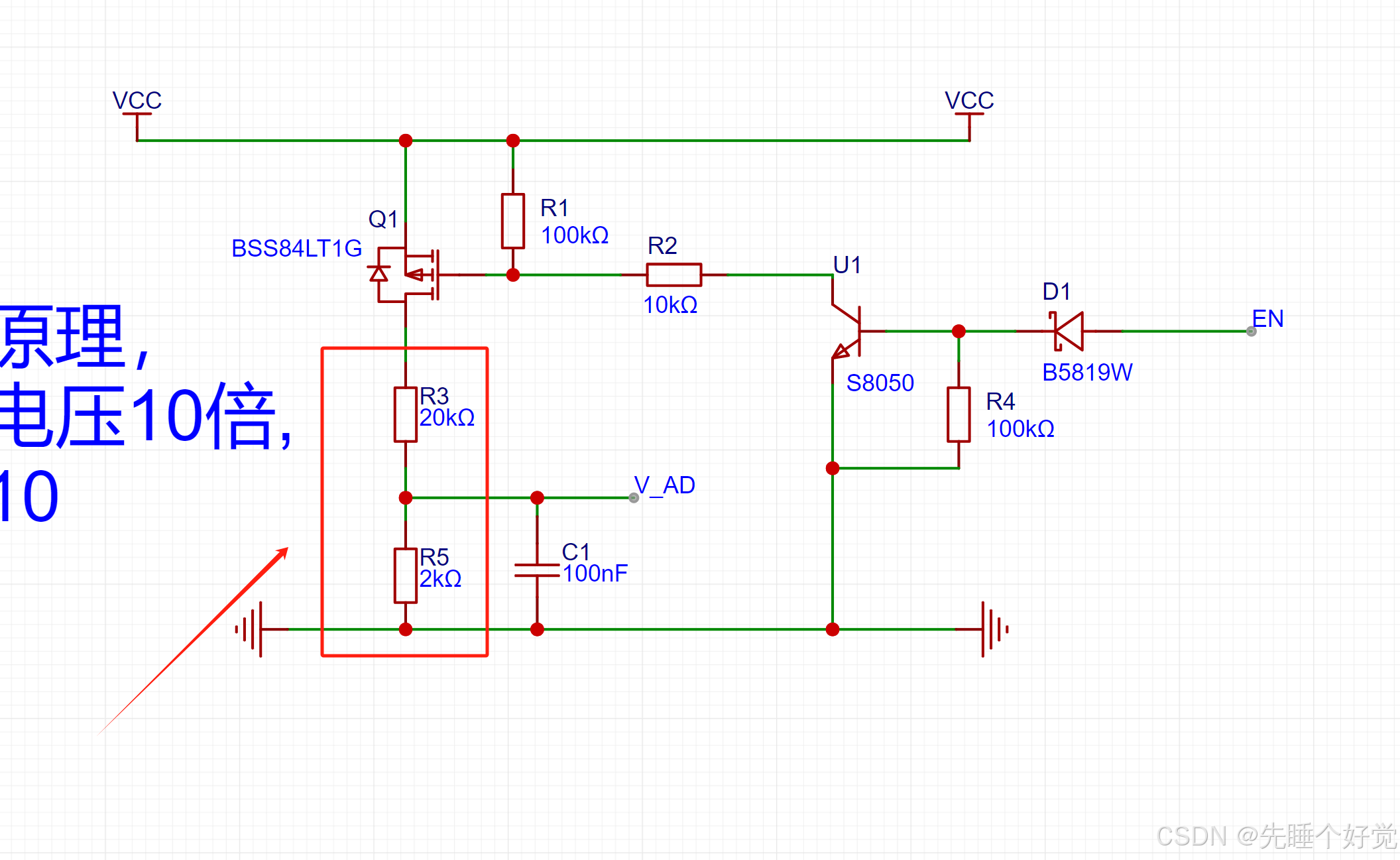

8、这两个电阻便是对电压进行分压（缩小倍数为：20k/2k = 10）

四、验证

1、实物

2、EN拉低，VCC给12V

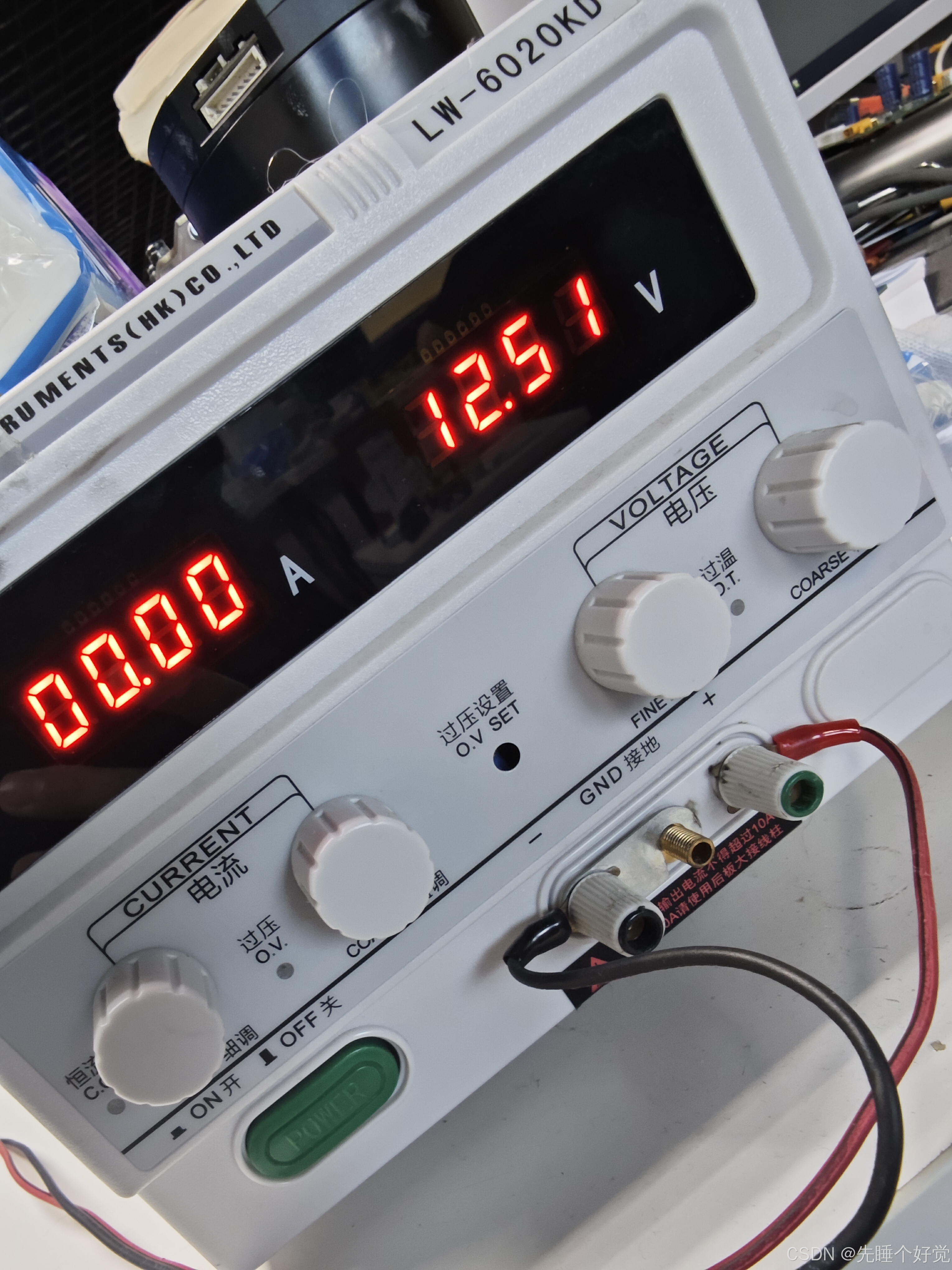

VCC给12V

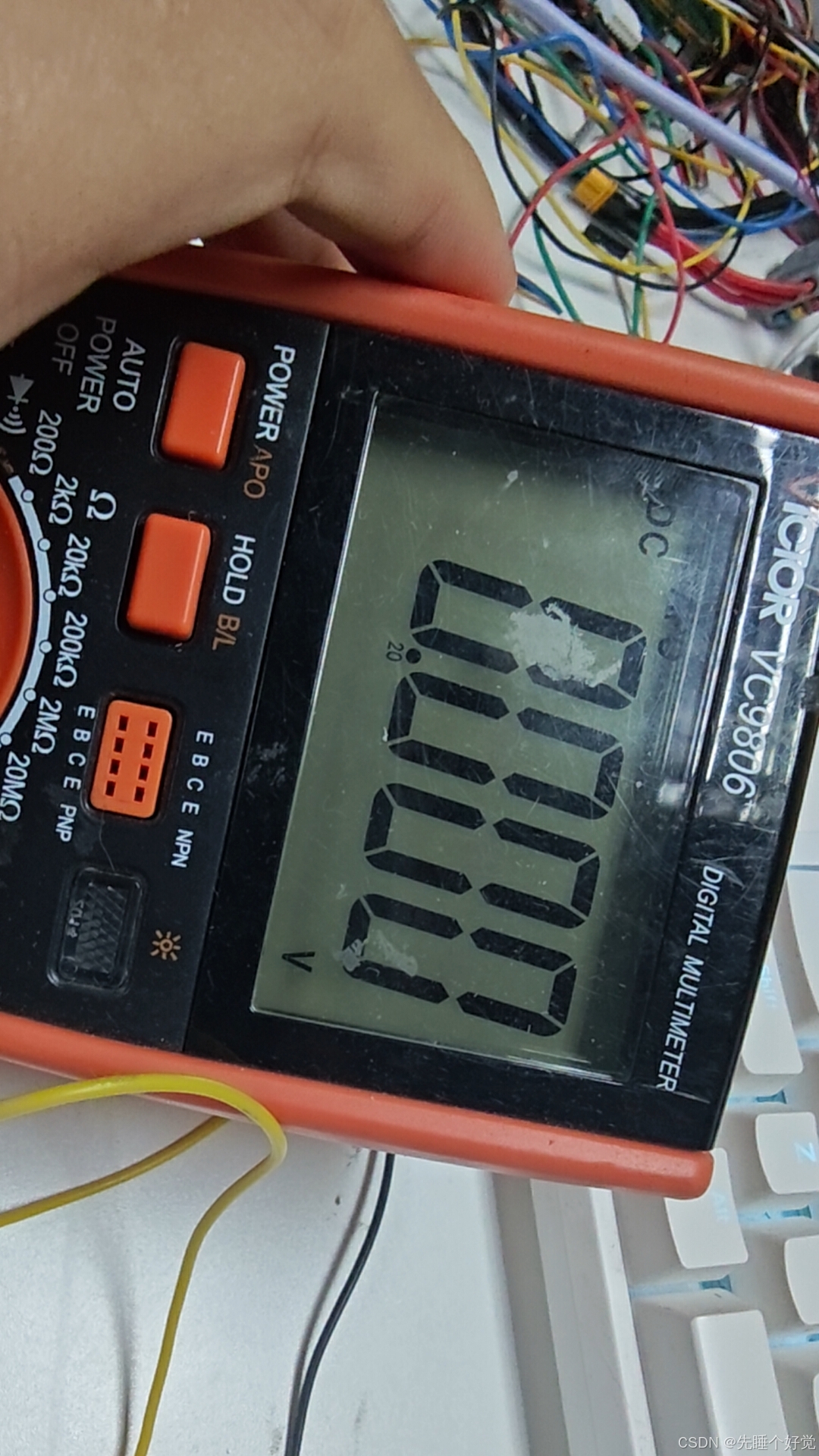

测V_AD电压为0V

3、EN拉高，VCC给12V

测V_AD电压为1.135V
